Guía de diagrama de flujo súper simple

Un diagrama de flujo es una representación gráfica de las operaciones involucradas en un sistema de procesamiento de datos.
operaciones en el sistema. A menudo, la mejor manera de entender un problema es dibujar un diagrama. Los diagramas suelen darnos una imagen más completa de una situación que un breve conjunto de palabras o frases. Sin embargo, la combinación de símbolos visuales (formas) y texto proporciona una herramienta muy poderosa para la comunicación y la resolución de problemas. Los algoritmos se pueden desarrollar más rápidamente cuando se crea un diagrama de flujo para representarlos. Los diagramas de flujo son mucho más fáciles de entender que los algoritmos.

Un diagrama de flujo muestra:

• muestra la lógica de un algoritmo
• enfatiza los pasos individuales y sus interconexiones
• por ejemplo, controla el flujo de una acción a la siguiente

Símbolos de diagrama de flujo

Los diagramas de flujo tienen muchos símbolos estándar. Los diagramas de flujo usan cajas de diferentes formas para representar diferentes tipos de instrucciones. Las instrucciones reales están escritas dentro de las cajas. Estos cuadros están conectados por líneas continuas con flechas que indican la dirección del flujo del diagrama de flujo. La dirección de flujo del diagrama de flujo. Los cuadros utilizados en los diagramas de flujo están estandarizados y tienen significados específicos. Los símbolos de estos diagramas de flujo han sido desarrollados por el American National Standards Institute (ANSI).

Elemento	Descripción	Símbolo
Terminación INICIO/PARADA	START y un terminador STOP en todo su diagrama de flujo. En caso de que la lógica de un programa implique una pausa, también se indica con el símbolo del terminal.
De entrada y salida	Este símbolo se utiliza para indicar cualquier función de entrada/salida en el programa. Por lo tanto, si hay alguna entrada al programa a través de un dispositivo de entrada, como un teclado, una cinta, un lector de tarjetas, etc., se indicará en el diagrama de flujo con la ayuda del símbolo Entrada/salida. De manera similar, todas las instrucciones de salida, para enviar a dispositivos como impresoras, trazadores, cintas magnéticas, discos, monitores, etc., se indican en el símbolo de Entrada/salida.
Decisión	Representa un punto de decisión en el proceso, que generalmente requiere una respuesta de «sí» o «no», y luego se bifurca a diferentes partes del diagrama de flujo.
Referencia de página de encendido/apagado.	Representa una conexión con otro proceso.
Líneas de flujo	Indica la dirección del flujo. Las flechas horizontales representan procedimientos o secuencias lineales de eventos, y las flechas verticales representan habilidades y conocimientos subordinados o superiores.
Proceso	Se utiliza un símbolo de proceso para representar instrucciones aritméticas y de movimiento de datos en el diagrama de flujo. Todos los procesos aritméticos de suma, resta, multiplicación y división se indican en el símbolo del proceso. El proceso lógico del movimiento de datos de una ubicación de memoria a otra también se representa en el cuadro de proceso.

Diagrama de flujo de un vistazo: ilustración del símbolo

El diagrama de flujo debe tener un punto de inicio y uno o más puntos finales, y debe organizarse en una dirección de arriba a abajo y de izquierda a derecha.

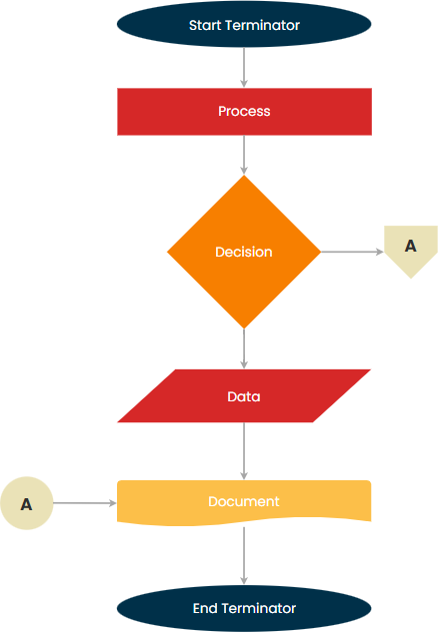

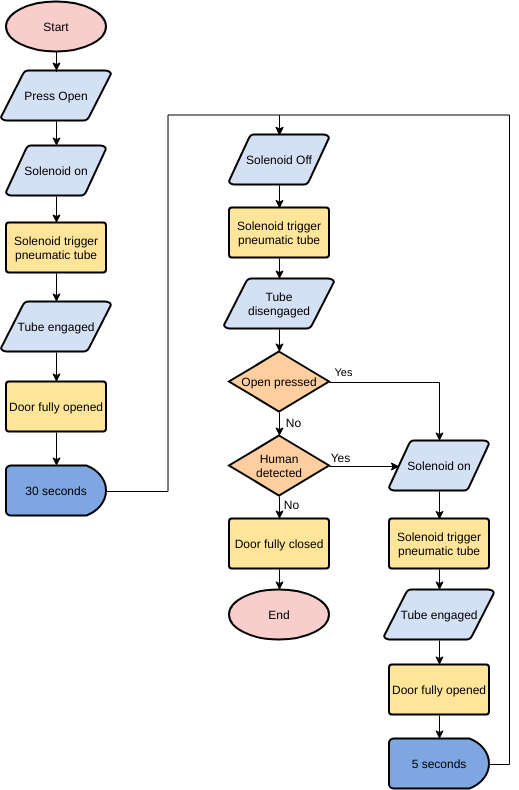

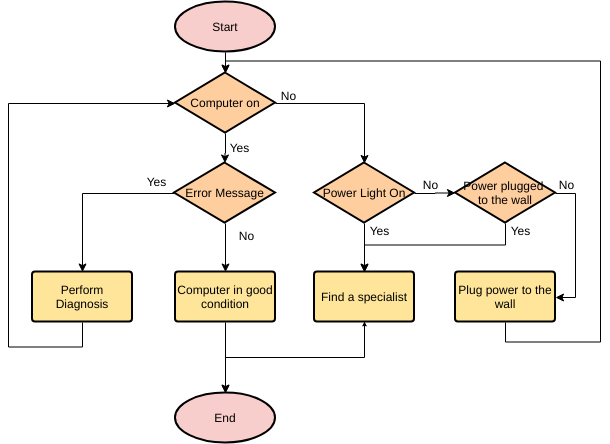

A continuación se puede ver un diagrama de flujo simple que muestra los símbolos descritos anteriormente:

EDITE ESTE EJEMPLO DE DIAGRAMA DE FLUJO

Algoritmo de representación en programación estructurada con diagrama de flujo

Los diagramas de flujo se utilizan a menudo para representar algoritmos para la programación estructurada. Los diagramas de flujo describen la estructura y la lógica de un algoritmo, así como la secuencia de operaciones a seguir para resolver el problema.

• Los diagramas de flujo son útiles para programas complejos que contienen muchas ramas porque describen las interrelaciones entre ramas y bucles individuales.
• También ayudan a detectar y corregir errores en la lógica y desarrollar estructuras más eficientes.

Finalmente, un diagrama de flujo es un vehículo excelente para documentar un programa. Proporciona un medio conveniente de comunicación entre programadores y no programadores.

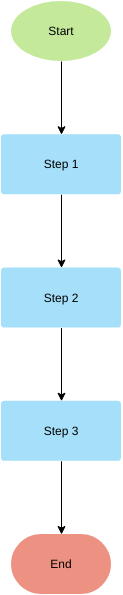

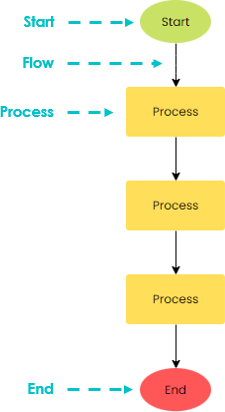

Secuencia – Una serie de procesos/pasos que siguen en orden.

Por ejemplo, para lavarte el pelo;
1. Mojar el cabello
2. Aplicar champú
3. Enjuagar

EDITE ESTE EJEMPLO DE DIAGRAMA DE FLUJO

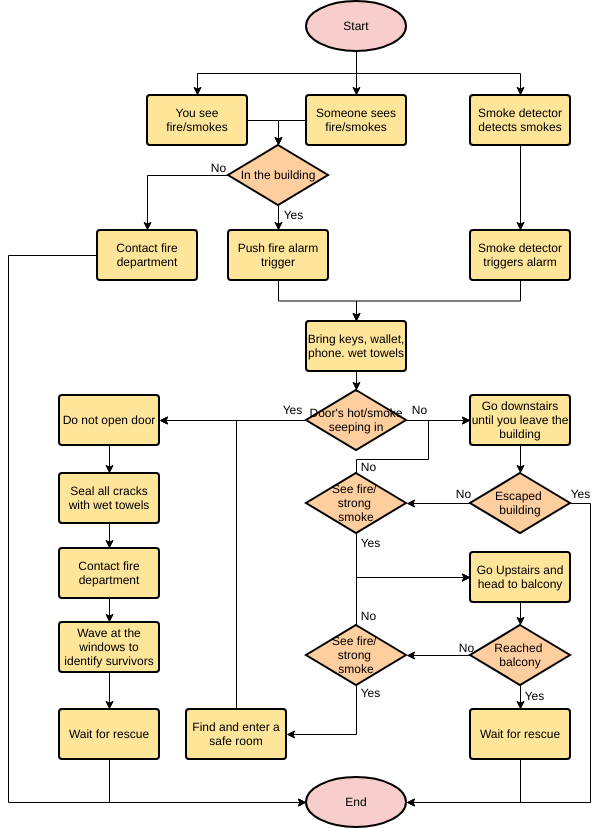

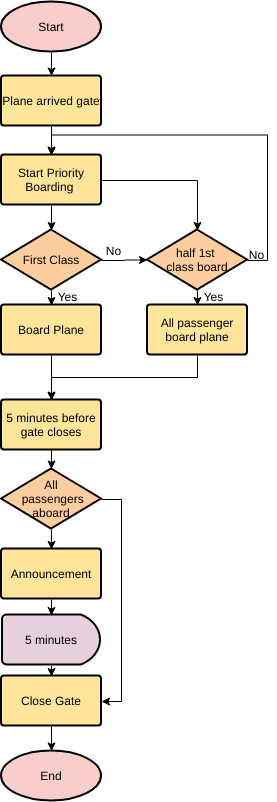

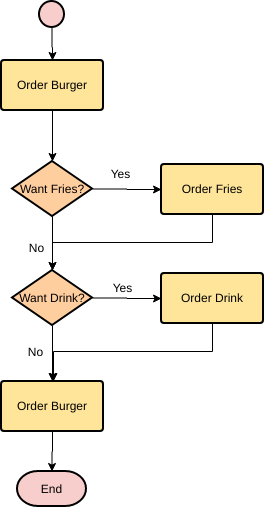

Selección: existe una condición que puede cambiar el orden o los tipos de procesos a seguir.

EJEMPLO DE DIAGRAMA DE FLUJO: EDITAR AHORA

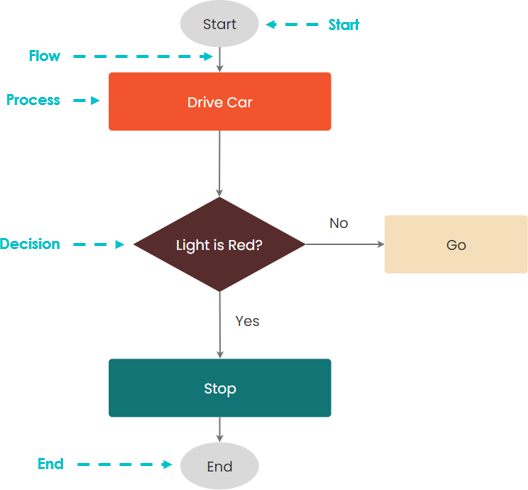

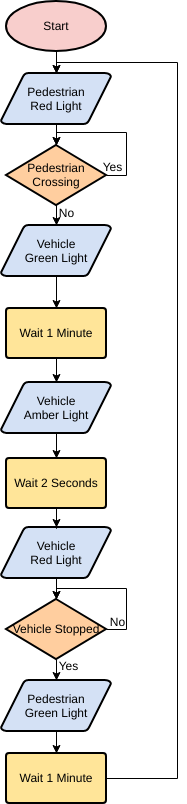

Por ejemplo, SI el semáforo está en rojo ENTONCES me detendré DE LO CONTRARIO me iré.

EJEMPLO DE DIAGRAMA DE FLUJO EN LÍNEA: EDITAR AHORA

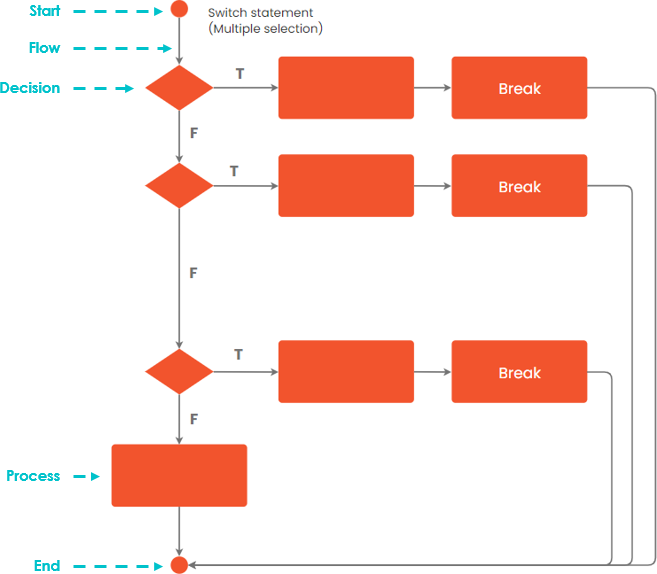

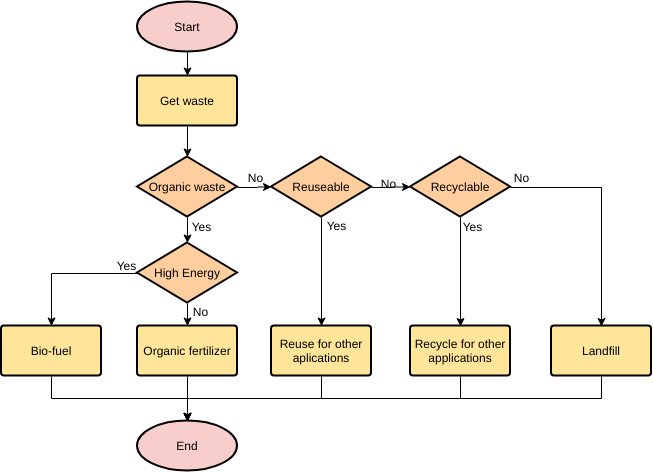

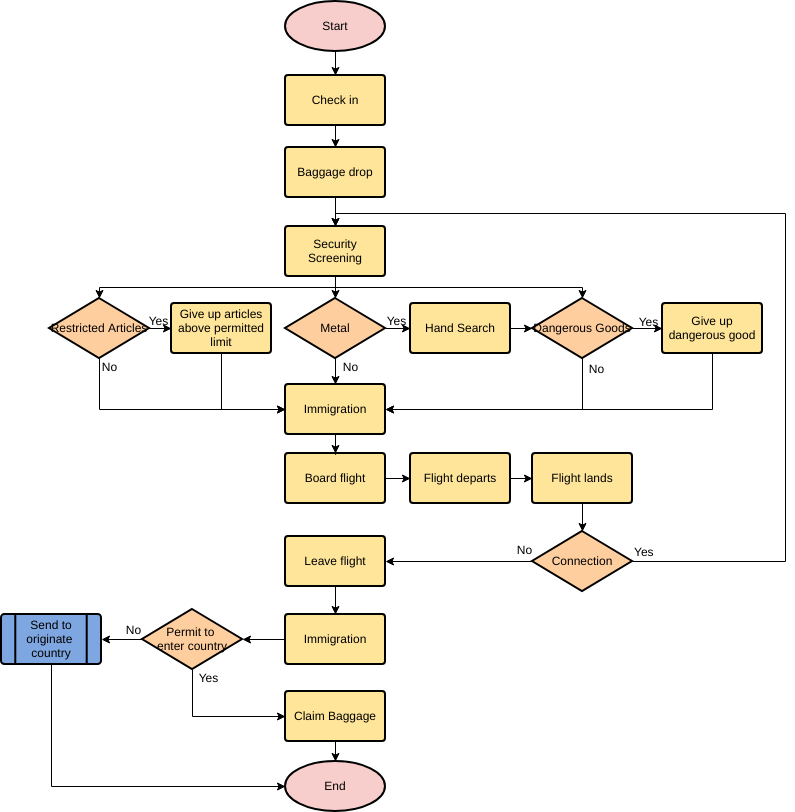

Declaración de caso

EDITAR DIAGRAMA DE FLUJO: CREADOR DE DIAGRAMAS DE FLUJO EN LÍNEA

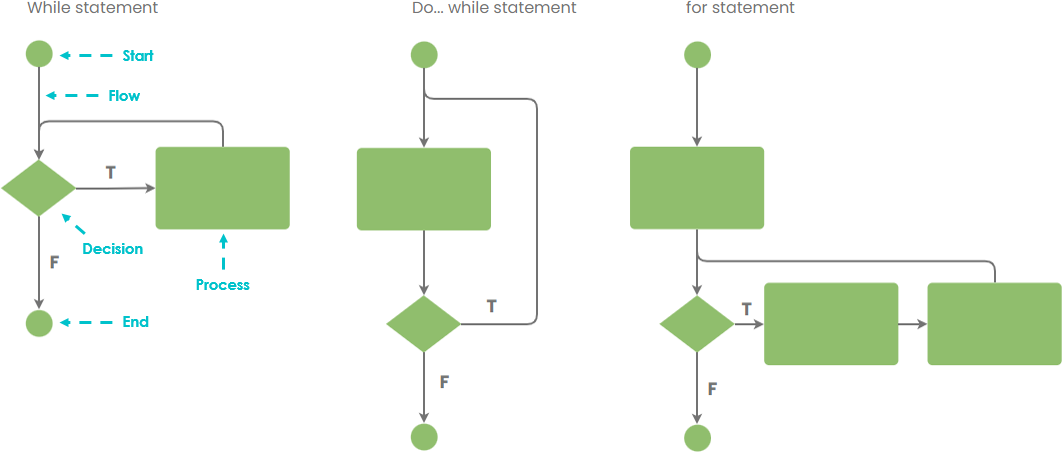

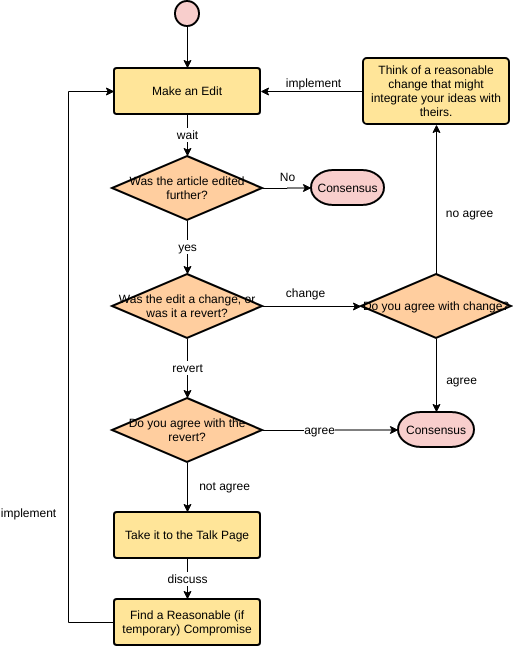

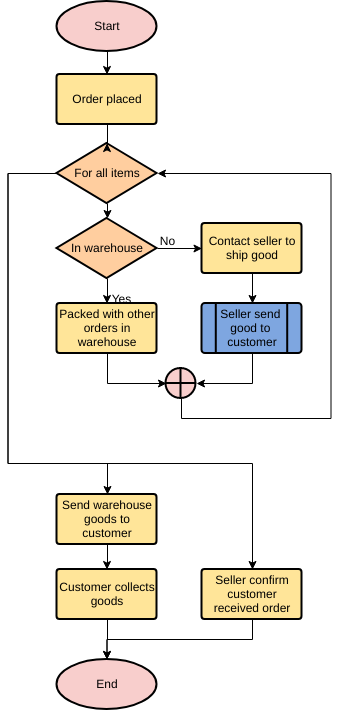

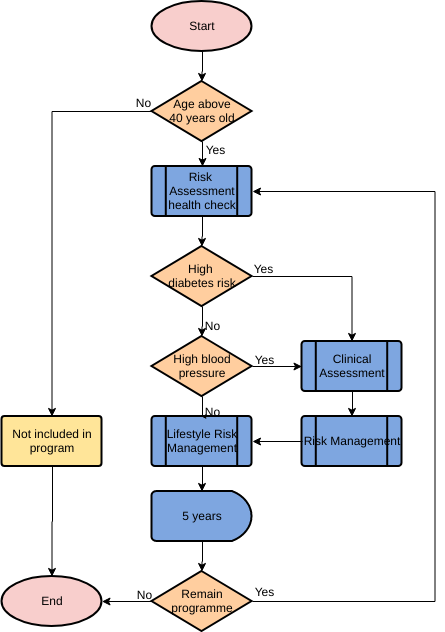

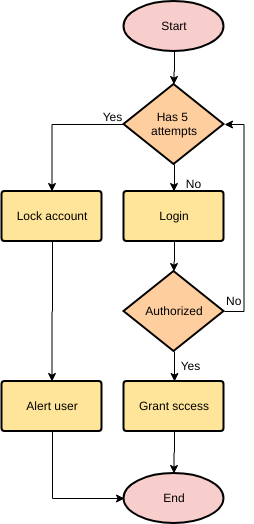

Repetición: a menudo, es posible que queramos ejecutar el mismo conjunto de procesos varias veces, y podemos ejecutar un ciclo que realiza el mismo conjunto de acciones una y otra vez hasta que se produce una condición de parada. Si no se proporciona una condición de parada, el proceso entrará en un ciclo infinito

EDITE EN NUESTRO EDITOR DE DIAGRAMAS DE FLUJO EN LÍNEA

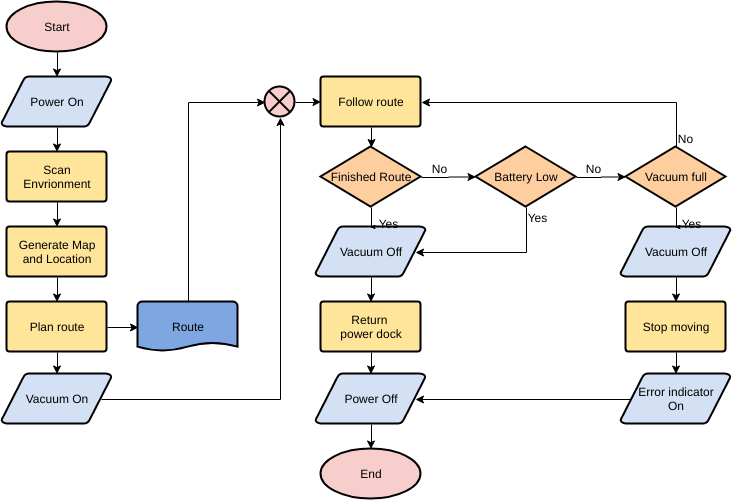

Un ejemplo de BUCLE podría ser mostrar la palabra ‘ESCUELA’ en la pantalla 7 veces.

EDITE EN NUESTRO SOFTWARE DE DIAGRAMA DE FLUJO

Desarrollar diagrama de flujo con refinamiento paso a paso

El refinamiento paso a paso es el proceso de dividir un problema de programación en una serie de pasos. Comienza con algunos pasos generales para resolver el problema y refina cada paso a su vez. Una vez que haya perfeccionado cada paso, divida aún más estos pasos generales en una serie de subpasos más pequeños. Una vez hecho esto, continúa hasta que hayas descrito el problema con tanto detalle que puedas escribir código para su solución.

Refinamiento paso a paso: diseñar una solución de problema

1. 1. indicando la solución a un alto nivel
   2. refinar los pasos de la solución en pasos más simples
   3. repitiendo el paso 2, hasta que los pasos sean lo suficientemente simples para ejecutar

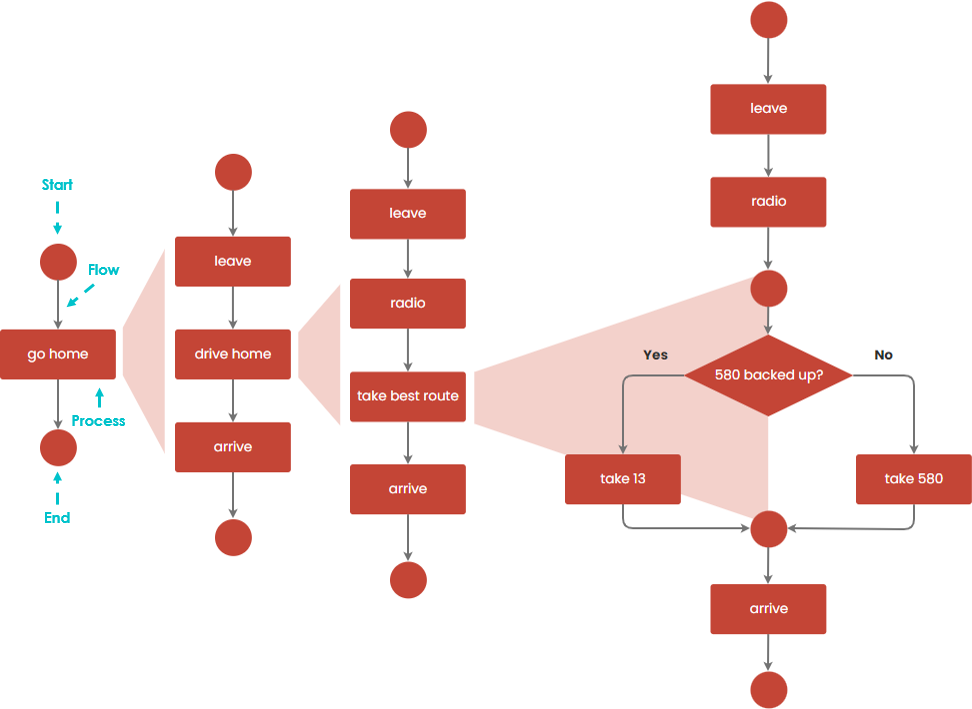

Ejemplo de refinamiento paso a paso con diagrama de flujo: ir a casa

La forma más efectiva de resolver un problema complejo es descomponerlo en subproblemas sucesivamente más simples. Comienza por dividir la tarea completa en partes más simples. Algunas de estas tareas pueden necesitar ser subdivididas. Este proceso se denomina refinamiento por pasos (o descomposición de arriba hacia abajo). Puede seguir los pasos y crear un diagrama de flujo utilizando la técnica de refinamiento paso a paso.

El siguiente diagrama de flujo ilustra el refinamiento progresivo de estas cuatro etapas.

• Estamos refinando una cosa a la vez.
• El trapecio azul claro muestra cómo un paso en el diagrama de la izquierda se refina (expande) en el siguiente diagrama de flujo de la derecha.

Ejemplo de refinamiento paso a paso del diagrama de flujo: lavarse las manos

EDITE ESTE EJEMPLO DE DIAGRAMA DE FLUJO [SOFTWARE DE DIAGRAMA DE FLUJO]

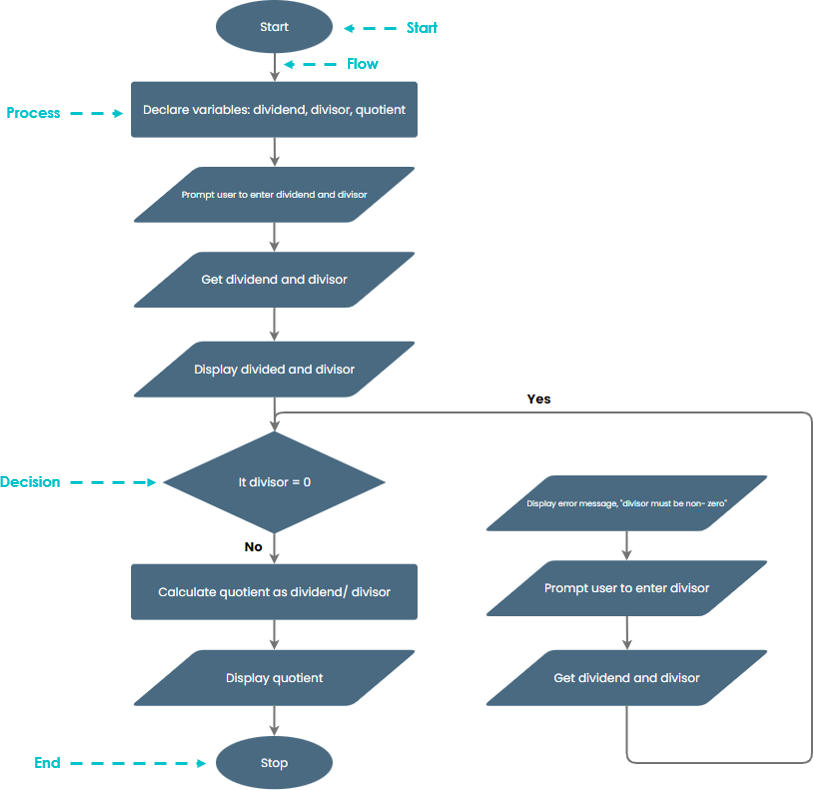

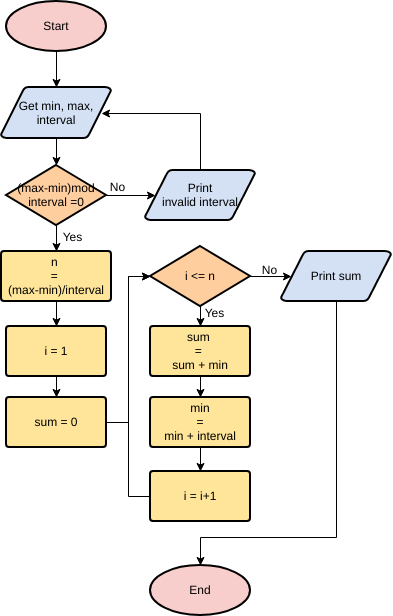

Ejemplo de diagrama de flujo: resuelve un algoritmo

Exprese un algoritmo que obtiene dos números del usuario (el dividendo y el divisor) y prueba para asegurarse de que el divisor no sea cero. Asegúrese de que el divisor no sea cero y use un diagrama de flujo para mostrar su cociente.

SOFTWARE DE DIAGRAMA DE FLUJO: EDITE ESTE EJEMPLO DE DIAGRAMA DE FLUJO [FLOWCHART MAKER]

Ejemplo de diagrama de flujo: ahora se puede demostrar con más detalle el proceso para preparar una taza de té:

EDITOR DE DIAGRAMAS DE FLUJO EN LÍNEA: EDITE ESTE EJEMPLO DE DIAGRAMA DE FLUJO

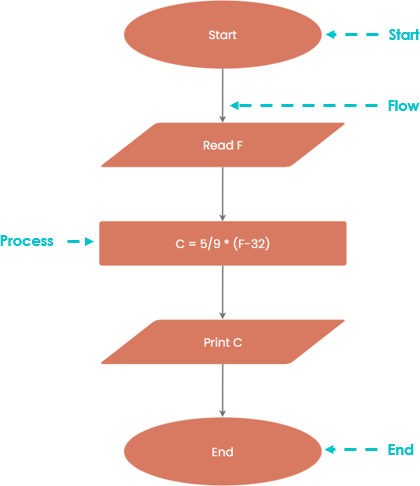

Ejemplo de diagrama de flujo: convertir la temperatura de Fahrenheit a Celsius

EDITE ESTE EJEMPLO DE DIAGRAMA DE FLUJO: CREADOR DE DIAGRAMAS DE FLUJO EN LÍNEA
