Guia de fluxograma super simples

O que é um fluxograma?

Um fluxograma é uma representação gráfica das operações envolvidas em um sistema de processamento de dados.
operações no sistema. Muitas vezes, a melhor maneira de entender um problema é desenhar um diagrama. Os diagramas geralmente nos dão uma imagem mais completa de uma situação do que um pequeno conjunto de palavras ou frases. No entanto, a combinação de símbolos visuais (formas) e texto fornece uma ferramenta muito poderosa para comunicação e resolução de problemas. Algoritmos podem ser desenvolvidos mais rapidamente quando um fluxograma é criado para representá-los. Os fluxogramas são muito mais fáceis de entender do que os algoritmos.

Um fluxograma mostra:

• mostra a lógica de um algoritmo
• enfatiza as etapas individuais e suas interconexões
• por exemplo, controla o fluxo de uma ação para a próxima

Símbolos do fluxograma

Os fluxogramas têm muitos símbolos padrão. Fluxogramas usam caixas de diferentes formas para representar diferentes tipos de instruções. As instruções reais estão escritas dentro das caixas. Essas caixas são conectadas por linhas sólidas com setas que indicam a direção do fluxo do fluxograma. A direção do fluxo do fluxograma. As caixas utilizadas nos fluxogramas são padronizadas e possuem significados específicos. Os símbolos para esses fluxogramas foram desenvolvidos pelo American National Standards Institute (ANSI).

Elemento Descrição Símbolo
INICIAR/PARAR terminador START e um terminador STOP em todo o seu fluxograma. Caso uma lógica de programa envolva uma pausa, ela também é indicada com o símbolo do terminal. Símbolo do fluxograma: Terminador Iniciar e Parar
Entrada / Saída Este símbolo é usado para denotar qualquer função de entrada/saída no programa. Assim, se houver alguma entrada no programa por meio de um dispositivo de entrada, como teclado, fita, leitor de cartão, etc. isso será indicado no fluxograma com o auxílio do símbolo de entrada/saída. Da mesma forma, todas as instruções de saída, para saída para dispositivos como impressoras, plotters, fitas magnéticas, discos, monitores, etc. são indicadas no símbolo de entrada/saída. Símbolo do fluxograma: entrada
Decisão Representa um ponto de decisão no processo, geralmente exigindo uma resposta ‘sim’ ou ‘não’, depois ramificando para diferentes partes do fluxograma. Símbolo do fluxograma: Decisão
Referência de página ligada/desligada. Representa uma conexão com outro processo. Símbolo do fluxograma: conector na página e fora da página
Linhas de fluxo Indica a direção do fluxo. As setas horizontais representam procedimentos ou sequência linear de eventos, e as setas verticais representam habilidades e conhecimentos subordinados ou superiores. Símbolo do fluxograma: linha de fluxo
Processar Um símbolo de processo é usado para representar instruções aritméticas e de movimentação de dados no fluxograma. Todos os processos aritméticos de adição, subtração, multiplicação e divisão são indicados no símbolo do processo. O processo lógico de movimentação de dados de um local de memória para outro também é representado na caixa de processo. Símbolo do fluxograma: Processo

Resumo do fluxograma: ilustração do símbolo

O fluxograma deve ter um ponto inicial e um ou mais pontos finais e deve ser organizado de cima para baixo, da esquerda para a direita.

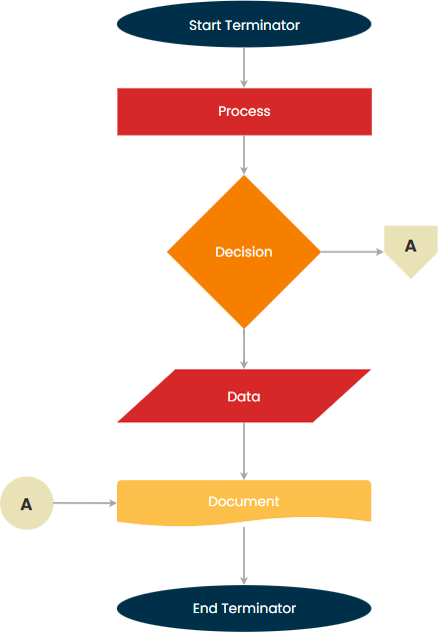

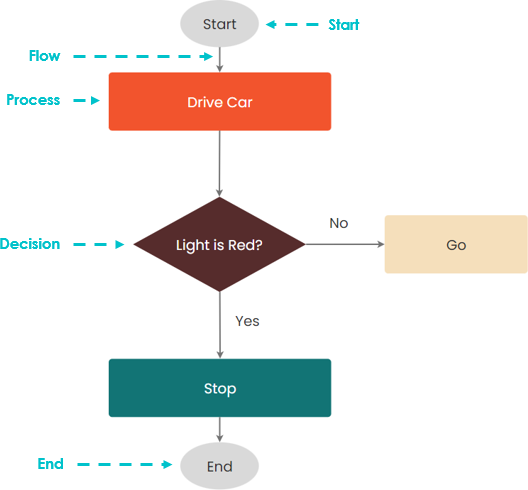

Um fluxograma simples mostrando os símbolos descritos acima pode ser visto abaixo:

EDITE ESTE EXEMPLO DE FLUXOGRAMA

Representando Algoritmo em Programação Estruturada com Fluxograma

Os fluxogramas são frequentemente usados ​​para representar algoritmos para programação estruturada. Os fluxogramas descrevem a estrutura e a lógica de um algoritmo, bem como a sequência de operações a serem seguidas na resolução do problema.

  • Os fluxogramas são úteis para programas complexos que contêm muitas ramificações porque descrevem as inter-relações entre ramificações e loops individuais.
  • Eles também ajudam a detectar e corrigir erros na lógica e desenvolver estruturas mais eficientes.

Finalmente, um fluxograma é um excelente veículo para documentar um programa. Ele fornece um meio conveniente de comunicação entre programadores e não programadores.

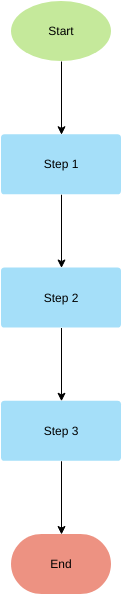

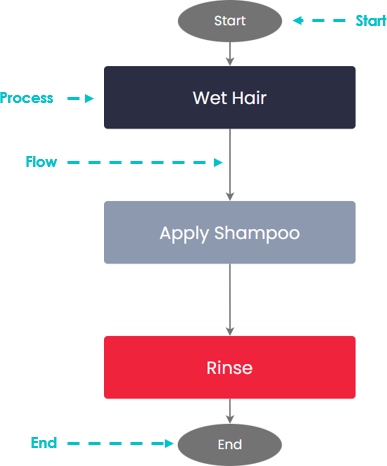

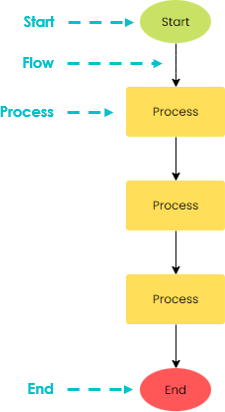

Sequência – Uma série de processos/etapas que seguem em ordem.

Por exemplo, para lavar o cabelo;
1. Molhe o cabelo
2. Aplique xampu
3. Enxágue

EDITE ESTE EXEMPLO DE FLUXOGRAMA

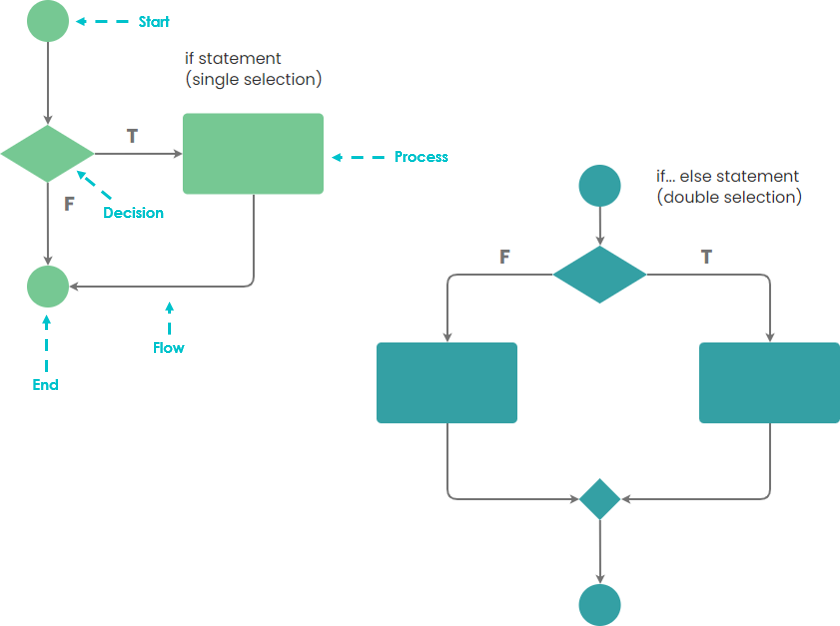

Seleção – Existe uma condição que pode alterar a ordem ou os tipos de processos a serem seguidos.

EXEMPLO DE FLUXOGRAMA: EDITAR AGORA

Por exemplo, SE a luz estiver vermelha ENTÃO eu paro, CASO contrário irei.

EXEMPLO DE FLUXOGRAMA ONLINE: EDITAR AGORA

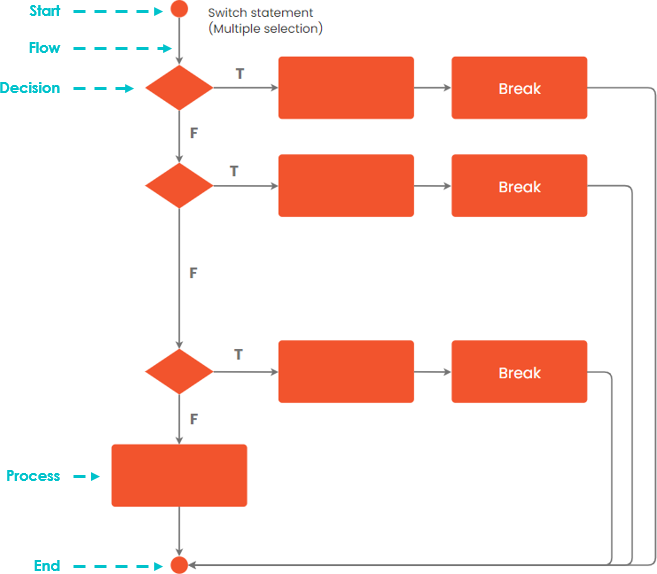

Declaração do caso

EDITAR FLUXOGRAMA: CRIADOR DE FLUXOGRAMA ONLINE

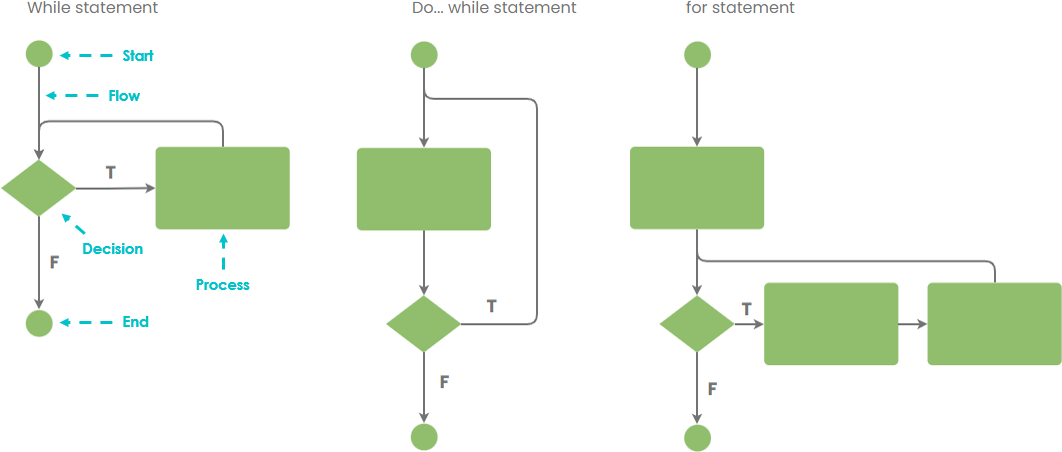

Repetição – Muitas vezes, podemos querer executar o mesmo conjunto de processos várias vezes e podemos executar um loop que executa o mesmo conjunto de ações repetidamente até que ocorra uma condição de parada. A falha em fornecer uma condição de parada fará com que o processo entre em um loop infinito

EDITE EM NOSSO EDITOR DE FLUXOGRAMA ONLINE

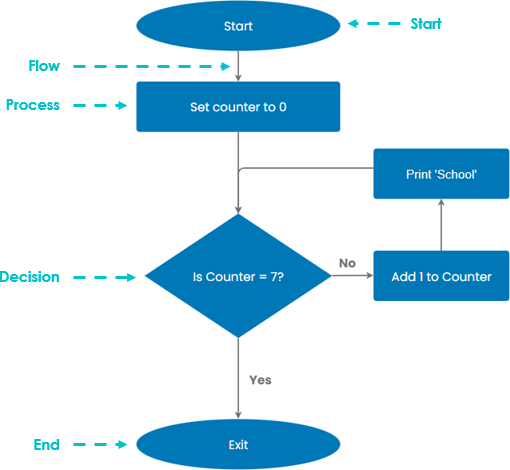

Um exemplo de LOOP pode ser exibir a palavra ‘SCHOOL’ na tela 7 vezes.

EDITE EM NOSSO SOFTWARE DE FLUXOGRAMA

Desenvolva fluxograma com refinamento passo a passo

O refinamento passo a passo é o processo de dividir um problema de programação em uma série de etapas. Você começa com algumas etapas gerais para resolver o problema e refina cada etapa por vez. Depois de refinar cada etapa, você divide ainda mais essas etapas gerais em uma série de subetapas menores. Feito isso, você continua até que tenha descrito o problema com tantos detalhes que possa escrever o código para sua solução.

Refinamento passo a passo: projetar uma solução de problema

    1. declarando a solução em alto nível
    2. refinando as etapas da solução em etapas mais simples
    3. repetindo a etapa 2, até que as etapas sejam simples o suficiente para serem executadas

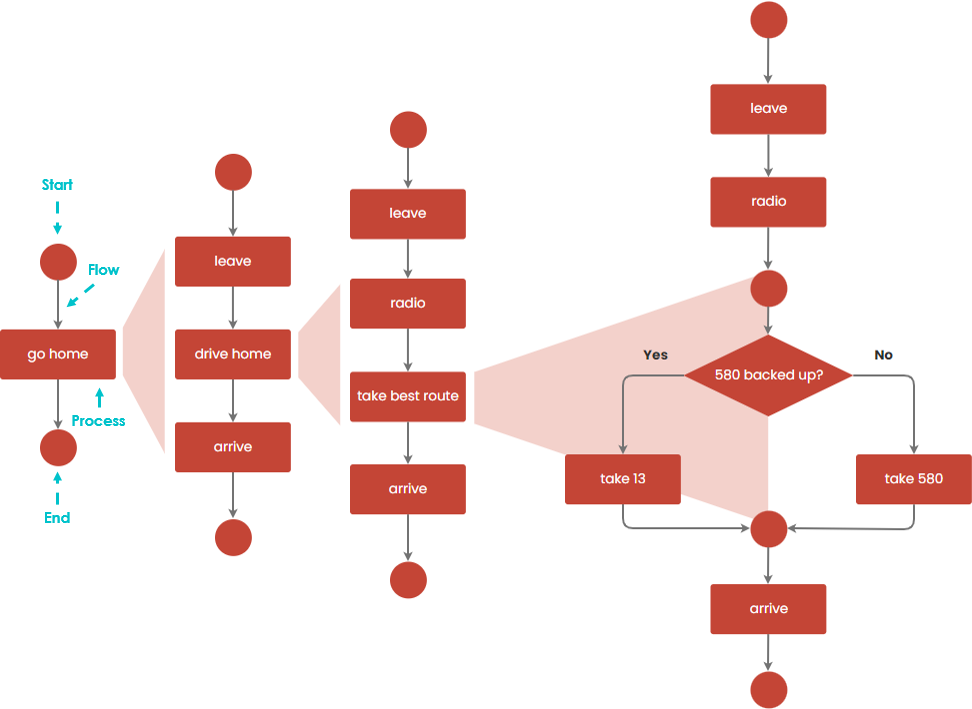

Refinamento passo a passo com exemplo de fluxograma – Vá para casa

A maneira mais eficaz de resolver um problema complexo é dividi-lo em subproblemas sucessivamente mais simples. Você começa dividindo toda a tarefa em partes mais simples. Algumas dessas tarefas podem precisar ser subdivididas. Esse processo é chamado de refinamento passo a passo (ou decomposição de cima para baixo). Você pode seguir as etapas e criar um fluxograma usando a técnica de refinamento passo a passo.

O fluxograma abaixo ilustra o refinamento progressivo dessas quatro etapas.

  • Estamos refinando uma coisa de cada vez.
  • O trapézio azul claro mostra como uma etapa no diagrama à esquerda é refinada (expandida) no próximo fluxograma à direita.

Exemplo de refinamento passo a passo do fluxograma – Lavar as mãos

Exemplo de fluxograma: lavagem das mãos

EDITE ESTE EXEMPLO DE FLUXOGRAMA [SOFTWARE DE FLUXOGRAMA]

Exemplo de fluxograma – Resolva um algoritmo

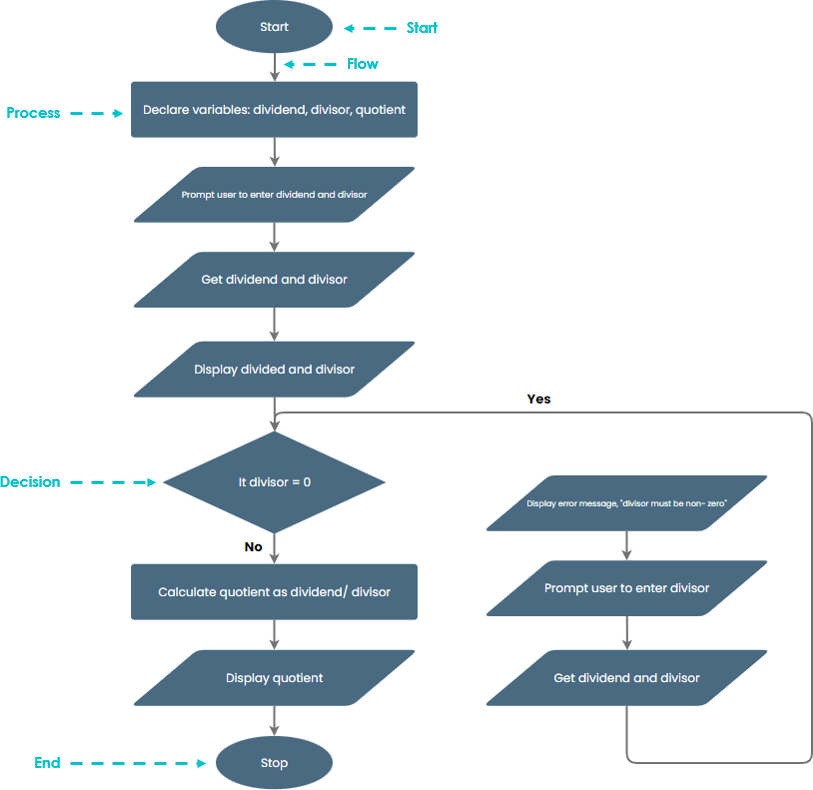

Expresse um algoritmo que obtenha dois números do usuário (o dividendo e o divisor) e teste para garantir que o divisor não seja zero. Assegure-se de que o divisor não seja zero e use um fluxograma para mostrar seu quociente.

SOFTWARE DE FLUXOGRAMA – EDITE ESTE EXEMPLO DE FLUXOGRAMA [FLOWCHART MAKER]

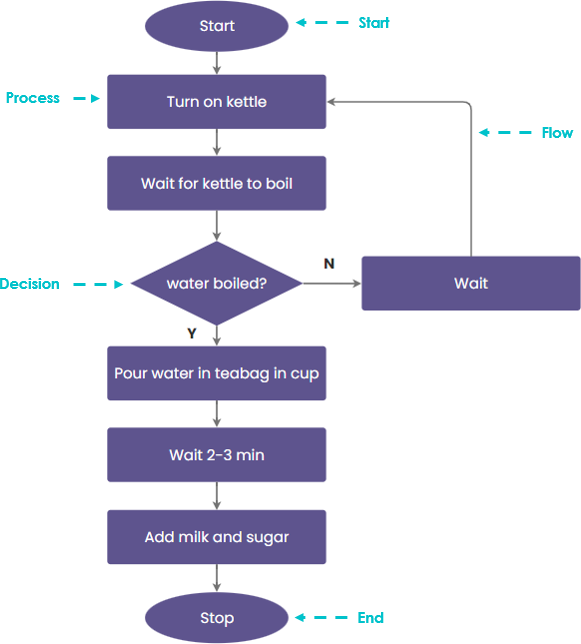

Exemplo de fluxograma – o processo para fazer uma xícara de chá agora pode ser demonstrado com mais detalhes:

EDITOR DE FLUXOGRAMA ONLINE – EDITE ESTE EXEMPLO DE FLUXOGRAMA

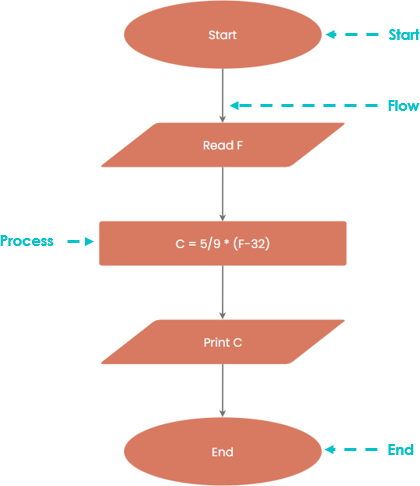

Exemplo de fluxograma: converter temperatura Fahrenheit em Celsius

EDITE ESTE EXEMPLO DE FLUXOGRAMA – CRIADOR DE FLUXOGRAMA ONLINE

Saiba mais sobre fluxograma – por exemplos

Um fluxograma é um dos diagramas mais utilizados que representa um algoritmo, fluxo de trabalho ou processo, mostrando as etapas em várias caixas e conectando-as em ordem por setas. Você pode criar um fluxograma do zero ou simplesmente começar com os modelos de fluxograma disponíveis no software de fluxograma Visual Paradigm Online .

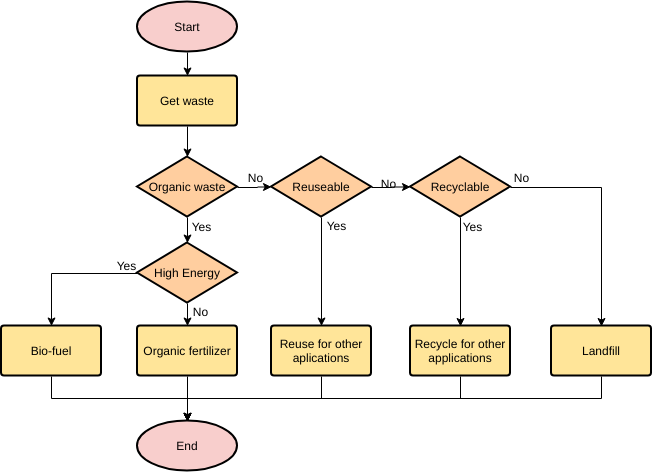

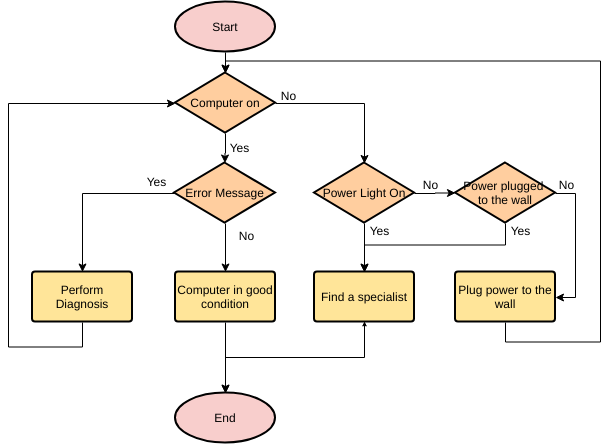

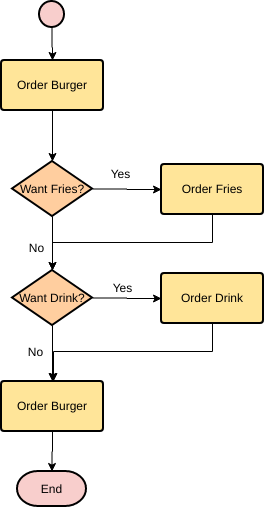

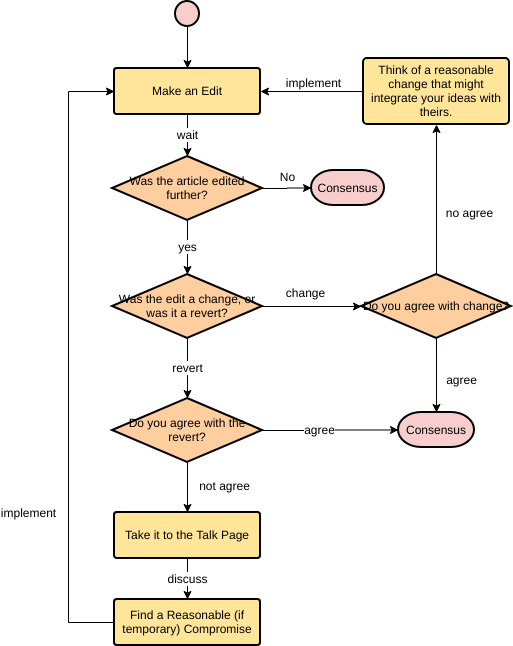

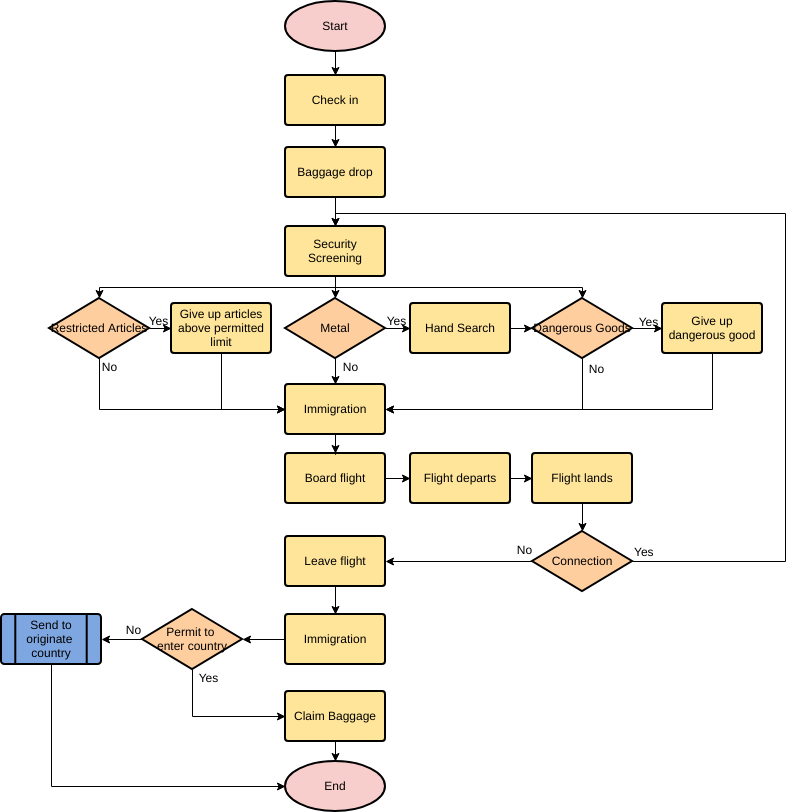

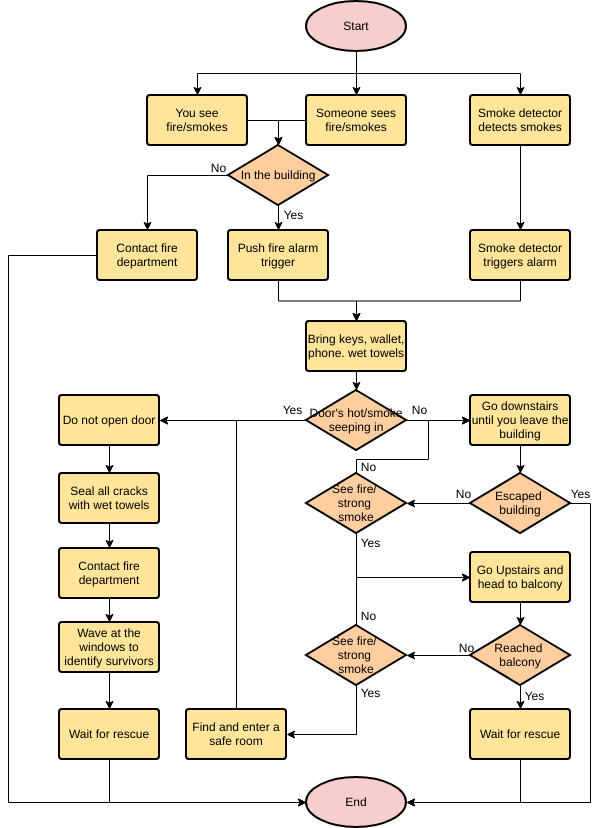

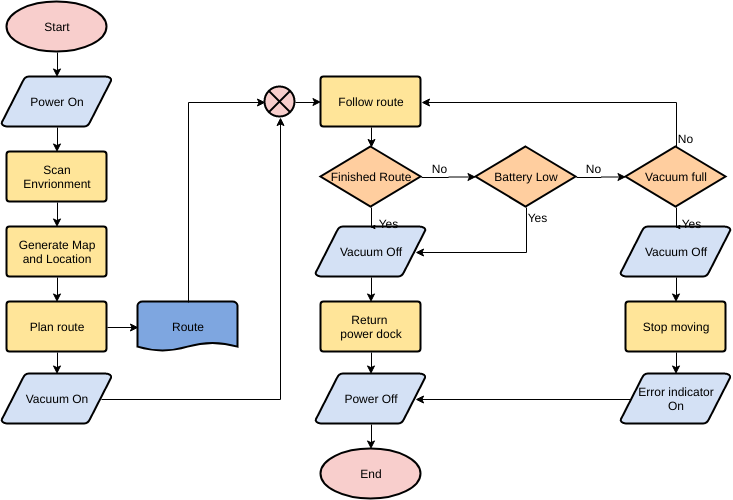

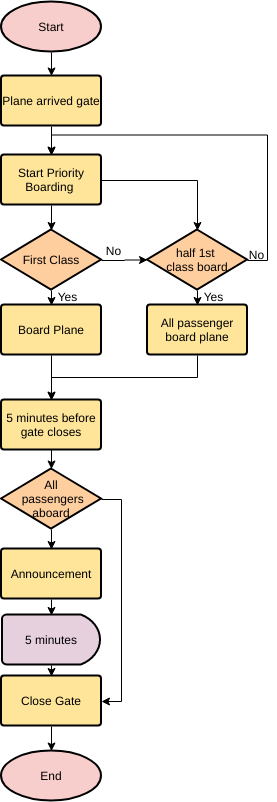

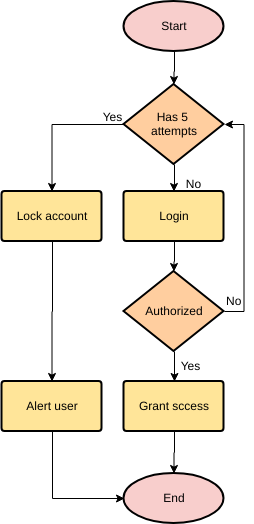

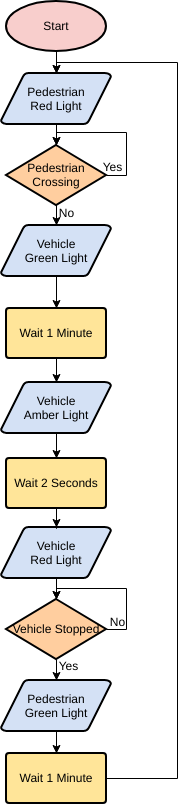

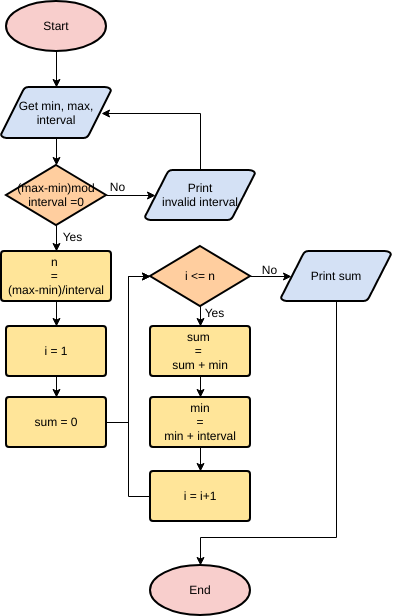

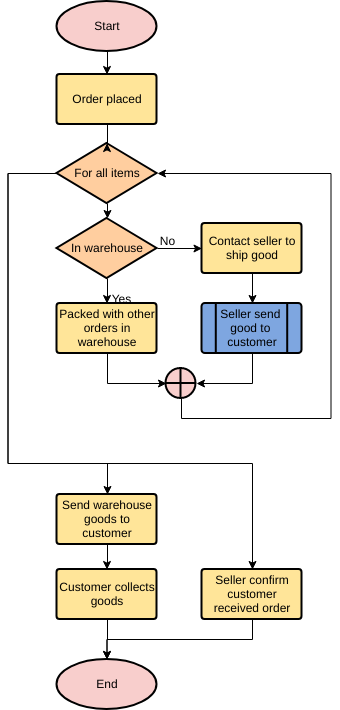

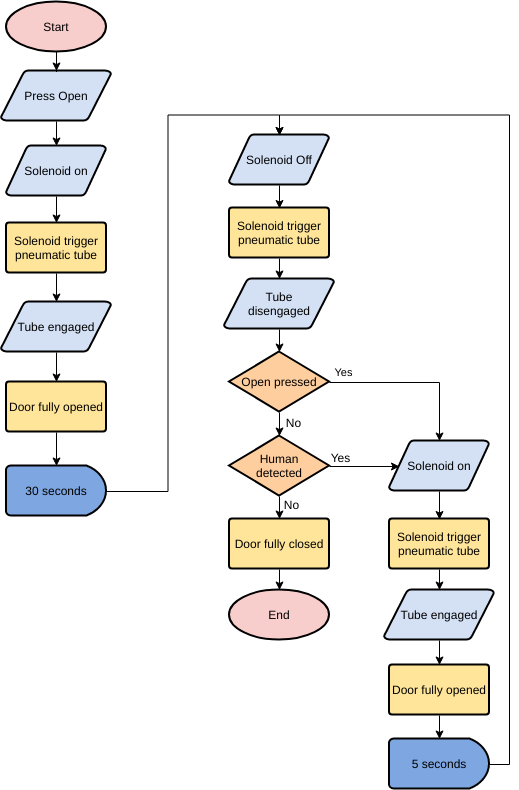

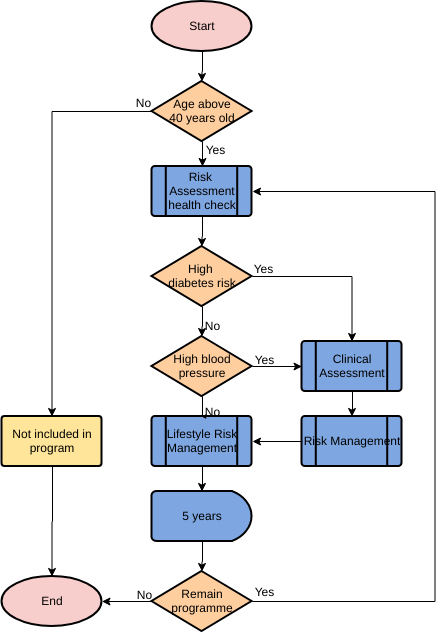

Precisa de alguma inspiração? Reunimos alguns exemplos de fluxograma abaixo para ajudá-lo a começar. Clique em um fluxograma para visualizá-lo ou clique no botão Editar para iniciar a edição.
