Introducción
En el mundo ideal de la gestión de procesos de negocio, cada pedido se cumple, cada pago se liquida y cada envío llega a tiempo. Este es el “Camino Feliz”. Sin embargo, un diseño de sistema robusto requiere que planifiquemos las excepciones inevitables: fallos en el envío, discrepancias en el inventario o reversión de pagos.
El manejo estándar de errores en BPMN (Modelo y Notación de Procesos de Negocio) está diseñado para gestionar fallos a medida que ocurren—deteniendo un proceso antes de que continúe. Pero ¿qué sucede cuando ocurre un fallo después de que pasos críticos ya se han completado con éxito? Si se ha cobrado una tarjeta de crédito y se ha reservado el inventario, pero el proveedor de envíos rechaza el paquete, simplemente detener el proceso deja al negocio en un estado inconsistente: el cliente es cobrado por un artículo que nunca recibirá y el stock queda bloqueado en el limbo.
Aquí es donde la compensación BPMN se vuelve esencial. La compensación es el mecanismo especializado para “deshacer” el trabajo que ya se ha completado. Permite que un proceso revierta transacciones exitosas anteriores: emitiendo reembolsos y liberando el inventario, restaurando el sistema a un estado consistente.
Esta guía explora cómo modelar estas operaciones críticas de “deshacer” utilizando el escenario de procesamiento de pedidos de comercio electrónico, aprovechando Visual Paradigm‘s avanzadas características de modelado BPMN y asistencia con IA para asegurar que sus flujos de trabajo no solo sean eficientes, sino también resilientes.
El escenario: Procesamiento de pedidos de comercio electrónico con compensación

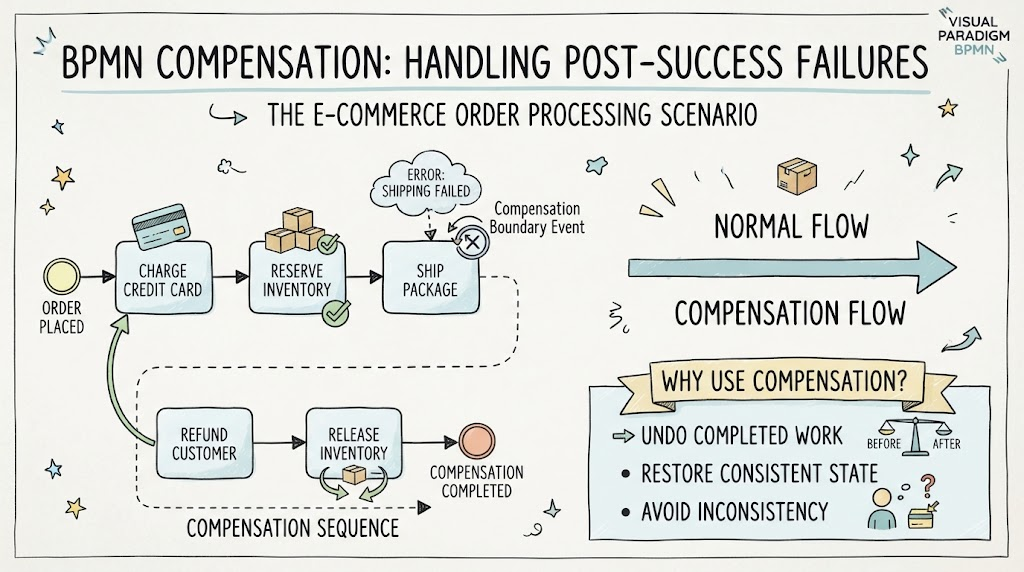

El siguiente diagrama ilustra un escenario clásico de compensación en un entorno de comercio electrónico minorista.
Desglose del proceso
-
Flujo hacia adelante (El Camino Feliz):
-
Pedido realizado: El proceso comienza.
-
Cobrar tarjeta de crédito: El sistema cobra con éxito al cliente.
-
Reservar inventario: El sistema bloquea con éxito el stock en el almacén.
-
Enviar producto: El sistema intenta entregar el paquete al mensajero.
-
-
La excepción (el envío falla):
-
Una vez que el producto está listo para enviarse, una Puerta Exclusiva (
X) determina el resultado. -
Si el proveedor de envíos rechaza el paquete (por ejemplo, dirección inválida), el flujo se desvía hacia el Evento de Lanzamiento Intermedio (el círculo con el icono de retroceder
|<<).
-
-
El mecanismo de compensación:
-
El disparador: El Evento de Lanzamiento Intermedio actúa como una señal. Efectivamente dice: «El envío falló; debemos deshacer los pasos exitosos anteriores.»
-
Los manejadores: La señal activa los Eventos de Límite de Compensación (los iconos de retroceder adjuntos en la parte inferior de las tareas «Cobrar con tarjeta de crédito» y «Reservar inventario»).
-
El retroceso:
-
El evento de límite en Cobrar con tarjeta de crédito activa la Reembolso del pago tarea.
-
El evento de límite en Reservar inventario activa la Liberar inventario tarea.
-
-
Estos manejadores están conectados mediante líneas de asociación discontinuas, lo que indica que son activados por el evento en lugar de formar parte del flujo secuencial estándar.
-
Conceptos clave: Comprensión de la compensación en BPMN
Para implementar esto correctamente en una herramienta de modelado, es necesario comprender las reglas de notación específicas que distinguen la compensación del manejo de errores estándar.
1. La lógica de “Lanzar y Capturar”
La compensación funciona sobre un sistema de activación desacoplado.
-
El lanzador (Evento intermedio de lanzamiento):Este evento se coloca en el flujo principal donde se toma la decisión de revertir. Cuando el token llega a este evento, transmite una señal de compensación.
-
El captor (Evento de límite de compensación):Estos se adjuntan a las actividades que deben deshacerse. Permanecen inactivos durante la ejecución normal y solo se “despiertan” cuando el lanzador los activa.
2. Asociaciones frente a flujos de secuencia
Un error común en el modelado es conectar los manejadores de compensación con flechas sólidas.
-
Regla:Debe utilizarAsociaciones (líneas discontinuas con puntas de flecha abiertas) para conectar un Evento de límite de compensación con su tarea de manejador.
-
Razón:Un flujo de secuencia implica “haga esto a continuación”. Una asociación implica “si este evento se activa, ejecute este manejador”.
3. El marcador de compensación
Cualquier tarea diseñada para realizar una acción de deshacer (como “Reembolsar pago”) debería idealmente marcarse con elmarcador de compensación (dos triángulos apuntando hacia la izquierda<< dentro del cuadro de la tarea) o identificarse claramente como un manejador de compensación dentro de las propiedades de la herramienta. Esto lo distingue de una tarea estándar en el flujo hacia adelante.
Herramientas: Modelado con Visual Paradigm e IA
Crear este diagrama manualmente requiere precisión, pero las herramientas modernas comoVisual Paradigm agilizan el proceso mediante asistentes de modelado inteligentes y generación con IA.
1. Uso de la Guía inteligente de Visual Paradigm
Los editores de escritorio y en línea de Visual Paradigm cuentan con una interfaz “centrada en recursos” que simplifica la adición de eventos de límite.
-
Paso 1: Cree sus tareas principales (Cobrar con tarjeta de crédito, Reservar inventario).
-
Paso 2:Pase el cursor sobre el borde inferior de la Cobrar con tarjeta de crédito tarea. Aparecerá el menú de Guía inteligente.
-
Paso 3: Seleccione el Evento de límite de compensación icono. Visual Paradigm adjunta automáticamente el evento al límite de la tarea.
-
Paso 4: Arrastre desde el Evento de límite para crear el Reembolso de pago tarea. La herramienta sugerirá automáticamente el uso de un Asociación discontinua línea, garantizando el cumplimiento de BPMN.
2. Aprovechar las funciones asistidas por IA
Para procesos complejos, comenzar desde un lienzo en blanco puede ser abrumador. El Generador de BPMN con IA le permite describir la lógica en inglés sencillo y generar la estructura inicial.
Ejemplo de solicitud para IA:
“Cree un diagrama BPMN para un pedido de comercio electrónico. Pasos: Cobrar tarjeta, reservar inventario, enviar producto. Si el envío falla, active la compensación para reembolsar el pago y liberar el inventario. Utilice una puerta exclusiva para la decisión de envío.”
Cómo ayuda la IA:
-
Generación de estructura: La IA crea instantáneamente las carriles, las tareas y la puerta exclusiva.
-
Interpretación de la lógica: Reconoce la lógica “Si… entonces…” para colocar correctamente el Evento de lanzamiento intermedio.
-
Refinamiento: Una vez generado, puede usar la interfaz de chat para preguntar: «Agregue un evento de borde de compensación a la tarea de Cobrar Tarjeta», y la IA modificará el diagrama en consecuencia.
3. Validación y Simulación
Visual Paradigm le permite simular el proceso. Puede ejecutar una «Simulación de Tokens» donde fuerza la ruta «Envío Fallido». La simulación mostrará visualmente el token moviéndose al Evento de Lanzamiento y luego saltando de vuelta para activar laReembolso de Pago y Liberación de Inventario tareas, verificando que su lógica de compensación sea sólida antes del despliegue.
Mejores Prácticas para la Modelización de Compensación
Al diseñar estos flujos de trabajo, tenga en cuenta las siguientes reglas para garantizar claridad y ejecutabilidad:
-
Manejadores Atómicos: Mantenga las tareas de compensación simples y específicas. «Reembolso de Pago» es mejor que «Gestionar Reversión Financiera y Notificar a Contabilidad».
-
Limitación de Alcance: Solo adjunte eventos de borde de compensación a tareas que cambien de estado. No es necesario compensar una tarea «Enviar Notificación por Correo Electrónico» a menos que enviar un «Correo de Cancelación» sea estrictamente necesario por razones legales.
-
Convenciones de Nomenclatura: Etiquete claramente sus eventos de lanzamiento (por ejemplo, «Envío Fallido») para que las partes interesadas entiendan por qué se está produciendo el rollback.
-
Subprocesos de Transacción: Para operaciones críticas como los pagos, considere envolver los pasos en un Subproceso de Transacción (borde de doble línea). Si algún paso interno falla, el motor BPMN puede activar automáticamente la compensación para todos los pasos completados dentro de ese ámbito, sin necesidad de eventos de lanzamiento manuales para cada punto de fallo individual.
Conclusión
En el mundo de alto riesgo del comercio electrónico, la capacidad de manejar los fallos con elegancia es tan importante como la capacidad de procesar el éxito. Un modelo de proceso que solo considera la «Ruta Feliz» es incompleto y potencialmente peligroso para la integridad de los datos.
Al dominar Compensación BPMN, usted asegura que sus procesos empresariales posean la resiliencia necesaria para recuperarse de errores. Cuando un envío falla, su sistema no solo se bloquea: reembolsa inteligentemente al cliente y reabastece el estante, manteniendo la confianza y la consistencia operativa.
Herramientas como Visual Paradigm cerrar la brecha entre la notación compleja y la aplicación práctica. Al utilizar la generación asistida por IA para redactar sus flujos de trabajo y guías de modelado inteligentes para hacer cumplir estándares como las asociaciones discontinuas, puede centrarse menos en la sintaxis de dibujo y más en diseñar una lógica empresarial robusta y confiable. Recuerde: el objetivo de la compensación no es solo detener el proceso, sino restaurar el sistema a un estado válido, como si el error nunca hubiera ocurrido.
