什么是类图？
Table of Contents hideUML 类图 是用于构建和可视化面向对象系统的图形符号。 统一建模语言 ( UML ) 中的类图是一种静态结构图，通过显示系统的以下内容来描述系统的结构：
- 类，
- 它们的属性（或属性），
- 操作（或方法），
- 以及对象之间的关系。
什么是类？
类是对象的蓝图。对象和类齐头并进。我们不能只谈一个而不谈另一个。面向对象设计的重点不是关于对象，而是关于类，因为我们使用类来创建对象。所以一个类描述了一个对象将是什么，但它不是对象本身。
事实上，类描述了对象的类型，而对象是类的可用实例。每个对象都是从同一组蓝图构建的，因此包含相同的组件（属性和方法）。标准含义是对象是类和对象的实例——对象具有状态和行为。

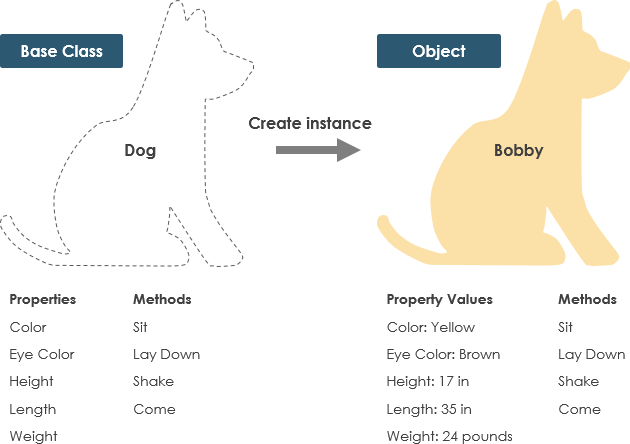

例子
狗有状态——颜色、名字、品种以及行为——摇摆、吠叫、进食。对象是类的一个实例。

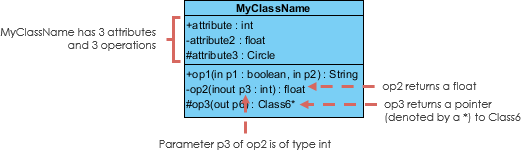

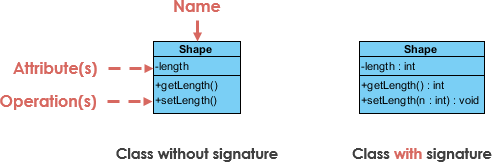

UML 类表示法
类表示封装状态（属性）和行为（操作）的概念。每个属性都有一个类型。每个 操作 都有一个 签名。 类名是 唯一的强制性信息。
班级名称：
- 类的名称出现在第一个分区中。
类属性：
- 属性显示在第二个分区中。
- 属性类型显示在冒号之后。
- 属性映射到代码中的成员变量（数据成员）。
类操作（方法）：
- 操作显示在第三个分区中。它们是班级提供的服务。
- 方法的返回类型显示在方法签名末尾的冒号之后。
- 方法参数的返回类型显示在参数名称后面的冒号后面。操作映射到代码中的类方法

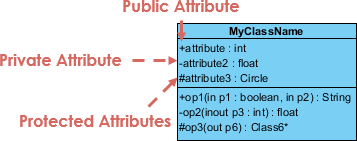

类可见性
类中属性和操作名称前的 +、- 和 # 符号表示属性和操作的可见性。
- + 表示公共属性或操作
- – 表示私有属性或操作
- # 表示受保护的属性或操作

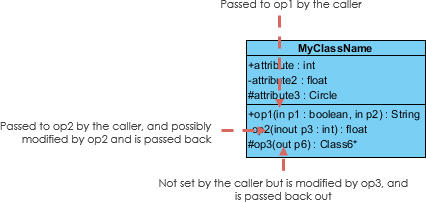

参数方向性
操作（方法）中的每个参数都可以表示为 in、 out 或 inout ，它们指定了其相对于调用者的方向。此方向性显示在参数名称之前。

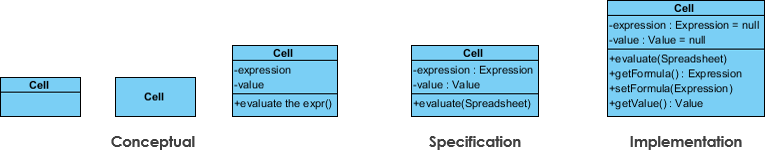

类图的透视图
视角的选择取决于您在开发过程中走了多远。例如，在制定 领域模型的过程中，您很少会超越 概念视角。 分析模型 通常具有 概念和规范观点的混合。 设计模型 开发通常会从高度强调 规范视角开始，然后演变为 实现视角。
可以从不同的角度解释图表：
- 概念：表示领域中的概念
- 规范：重点是软件中抽象数据类型（ADT）的接口
- 实现：描述类将如何实现它们的接口
视角会影响要提供的细节数量和值得呈现的关系类型。正如我们上面提到的，类名是唯一的强制性信息。
类图是一种中心建模技术，几乎贯穿所有面向对象的方法。该图描述了系统中对象的类型以及它们之间存在的各种静态关系。

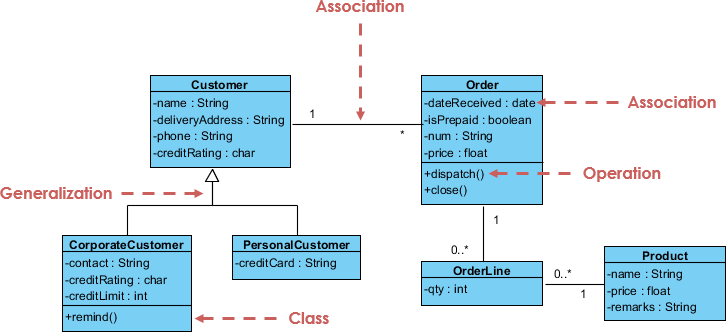

关系
重要的关系主要有以下三种：
- 关联 ——表示类型实例之间的关系（一个人为一家公司工作，一家公司有多个办公室。
- 继承 — 用于 OO 的 ER 图最明显的补充。它与 OO 设计中的继承有直接的对应关系。
- 聚合 — 聚合，一种面向对象设计中的对象组合形式。

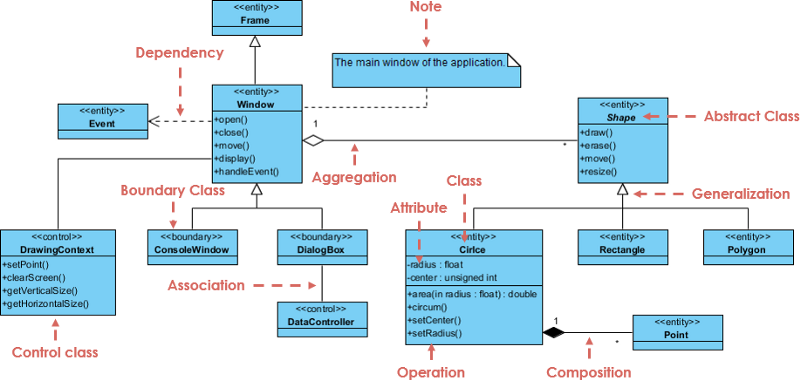

类图示例：GUI
类图也可能附有类或关系的注释。
免费的 UML 软件工具
在本文中，我介绍了两个 UML 工具：
- Visual Paradigm Community Editon (FREE) 是一个 具有特征建模功能的桌面 UML 工具。（可能会更新到商业版）
- 用于一般 uml 和其他图表绘图的 Visual Paradigm Online。

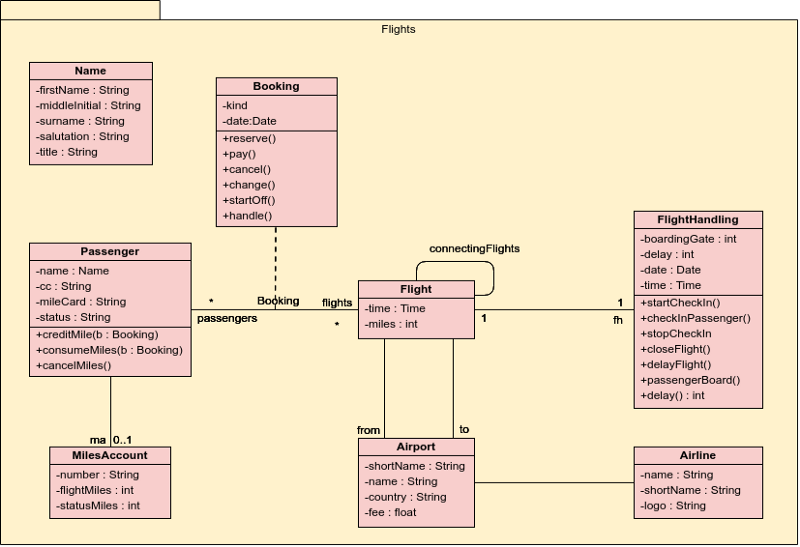

30个类图示例
- 在线类图软件中可编辑的免费类图示例和模板：Visual Paradigm Online。
- 使用模板作为起点来创建您自己的类图。
- （点击立即编辑类图示例）
为方便起见，以下示例在 Visual Paradigm Online 中设置。无需配置或安装即可直接试用，玩得开心！
