Fluxograma – Um Guia Rápido

Um fluxograma é uma representação gráfica de um algoritmo, fluxo de trabalho ou processo, com diferentes tipos de caixas representando diferentes tipos de etapas e setas conectando a cada duas etapas. Essa representação facilita a ilustração de soluções para problemas conhecidos. Os fluxogramas são amplamente utilizados para analisar, projetar, documentar e operar processos ou procedimentos em muitos campos.

O que é um fluxograma?

Os fluxogramas podem ser usados ​​para projetar ou documentar várias etapas ou procedimentos simples. Como outros diagramas, esses diagramas podem ajudar a visualizar o que está acontecendo e facilitar a compreensão do processo intermediário. Embora existam muitas variantes de fluxogramas, cada uma com sua própria maneira de rotular, a maioria tem os dois símbolos a seguir.

  • Degrau. Muitas vezes referido como “atividade” e geralmente representado por um retângulo
  • Decisão. Frequentemente referido como uma “atividade” e geralmente representado por um retângulo Frequentemente representado por um diamante

Vantagens e desvantagens de um fluxograma

  • Vantagens: intuitivo, fácil de entender, fácil de encontrar erros no algoritmo, pode ser traduzido diretamente em um programa.
  • Desvantagens : Ocupa muito espaço. Devido ao uso de linhas de fluxo, é muito flexível e sem restrições. Os usuários podem virar o fluxo à vontade, causando dificuldades na leitura e modificação do programa, o que não é propício para o desenho de programas estruturados.

Fluxograma multifuncional

O fluxograma multifuncional é frequentemente usado quando um fluxograma é dividido em diferentes seções horizontais ou verticais que são usadas para descrever diferentes unidades de controle. Uma unidade de controle específica aparecerá como um ícone junto com uma seção específica.

Os fluxogramas multifuncionais permitem que o mapeador atribua corretamente as responsabilidades às “etapas de execução” ou “decisões” e mostre as responsabilidades das unidades componentes para cada parte diferente do processo.

Os símbolos padrão do fluxograma

Fluxograma de símbolos comumente usados ​​para tornar o fluxograma expresso no conteúdo para que outros entendam de forma precisa e abrangente a necessidade de usar símbolos comuns e unificados de fluxograma na diagramação.

Atualmente, a International Organization for Standardization (ISO) e outras instituições possuem padrões de símbolos de fluxograma que podem ser usados ​​como base para o desenho, como a necessidade de usar esse padrão no trabalho real de gráficos e outros símbolos, devendo considerar sua universalidade, tente usar a comunidade tem e comum, no caso de inovação deve indicar o significado e uso desses símbolos, e prestar atenção no mesmo diagrama e posteriormente no desenho real para manter a continuidade necessária, e reduzir tipos desnecessários de símbolos.

A tabela a seguir lista os símbolos de fluxograma mais comuns.

forma nome descrever
Linha do fluxograma.svg Símbolo de processo Linha de fluxo (ponta de seta) Usado para expressar a ordem do processo, com uma linha conectando um símbolo a outro. Se não for o diagrama padrão de cima para baixo, da esquerda para a direita, uma seta será adicionado .
Terminal de fluxograma.svg símbolo start-stop Terminal  Usado para indicar o início e o fim de um programa ou sub-rotina. Muitas vezes representado por um retângulo arredondado . Geralmente é marcado com “início” ou “fim” ou outras palavras relevantes, como “enviar consulta” ou “aceitar produto”.
Processo de fluxograma.svg Processo do programa Uma série de programas é representada por retângulos para alterar o valor, a forma e a posição dos dados.
Decisão do fluxograma.svg Decisão de tomada de decisão  Um losango é usado para exibir um processo condicional, que é usado para determinar a próxima etapa de acordo com a situação. Geralmente um valor “sim/não” ou “verdadeiro/falso” para decidir.
Fluxograma-IO.svg entrada saída entrada/saída  O processo de entrada ou saída de dados é marcado com um paralelogramo
Anotação do fluxograma.svg anotação anotação (Comente) Para complementar informações adicionais sobre uma etapa, uma linha tracejada pode ser usada para conectar um retângulo semifechado ao símbolo a ser anotado .
Processo predefinido do fluxograma.svg Processo definido Processo predefinido Use um retângulo com 2 linhas verticais esquerda e direita para representar um processo que foi definido em outro lugar.
Conector de fluxograma.svg mesma referência de página Conector na página Use um pequeno círculo com letras para conectar os processos de destino na mesma página.
Conector fora da página.png referência de mudança de página Conector fora da página Use uma forma de casa invertida para indicar que o processo de destino está desenhado em outra página.



Outros símbolos adicionais

Além dos símbolos básicos acima, os exemplos são os seguintes

forma nome descrever
Banco de dados de fluxograma arquivo de dados ou banco de dados Arquivo de dados ou banco de dados O banco de dados é representado por um cilindro.
Documento de fluxograma arquivo Documento O arquivo é marcado com um retângulo com fundo ondulado.
Documento de fluxograma múltiplo Use vários retângulos com fundos ondulados para marcar vários arquivos.
Exibição do fluxograma mostrar Exibição O processo de exibição dos resultados é marcado com uma forma de canto arredondado direito quadrado triângulo esquerdo.
Entrada manual do fluxograma operação manual operação manual Use um semi-trapézio em ângulo reto para marcar o processo que requer entrada, correção ou operação manual.
Preparação do fluxograma inicialização Preparação ou Inicialização O processo de inicialização ou preparação é representado por um hexágono alongado.

Dicas para criar fluxograma

As seguintes diretrizes devem ser seguidas ao preparar fluxogramas.

  • Símbolos padrão devem ser usados ​​ao desenhar fluxogramas.
  • Certifique-se de que o fluxograma tenha um ponto inicial (ou início) e um ponto final (ou fim).
  • Evite cruzamento de linhas de processo
  • A orientação usual de um fluxograma é de cima para baixo ou da esquerda para a direita.
  • Os símbolos do terminal, ou seja, START/BEGIN ou STOP/END devem ter apenas uma linha de fluxo.
  • O fluxograma deve ser organizado, limpo e fácil de entender. Não deve haver ambiguidade.
  • Apenas uma linha de processo deve sair do símbolo de processo.
  • Apenas uma linha de processo entra no símbolo de decisão, mas pode haver duas ou três linhas de processo, uma para cada resposta possível, deixando o símbolo de decisão.
  • Se o fluxograma for longo e complexo, os símbolos do conector devem ser usados ​​para reduzir o número de linhas de processo.
  • Use símbolos de anotação para descrever as etapas com mais clareza.

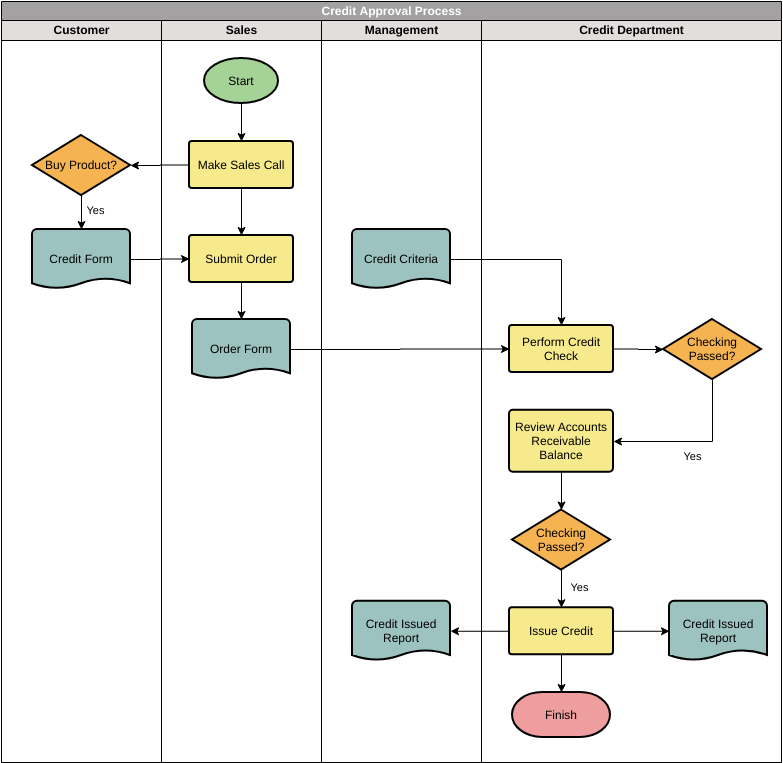

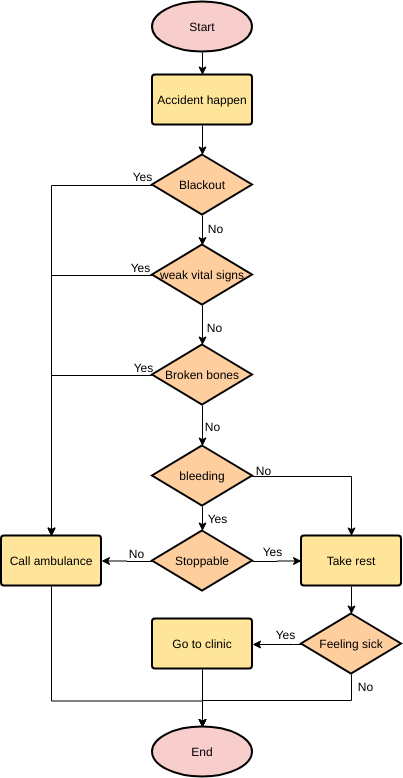

Fluxograma de Aprendizagem por Exemplos

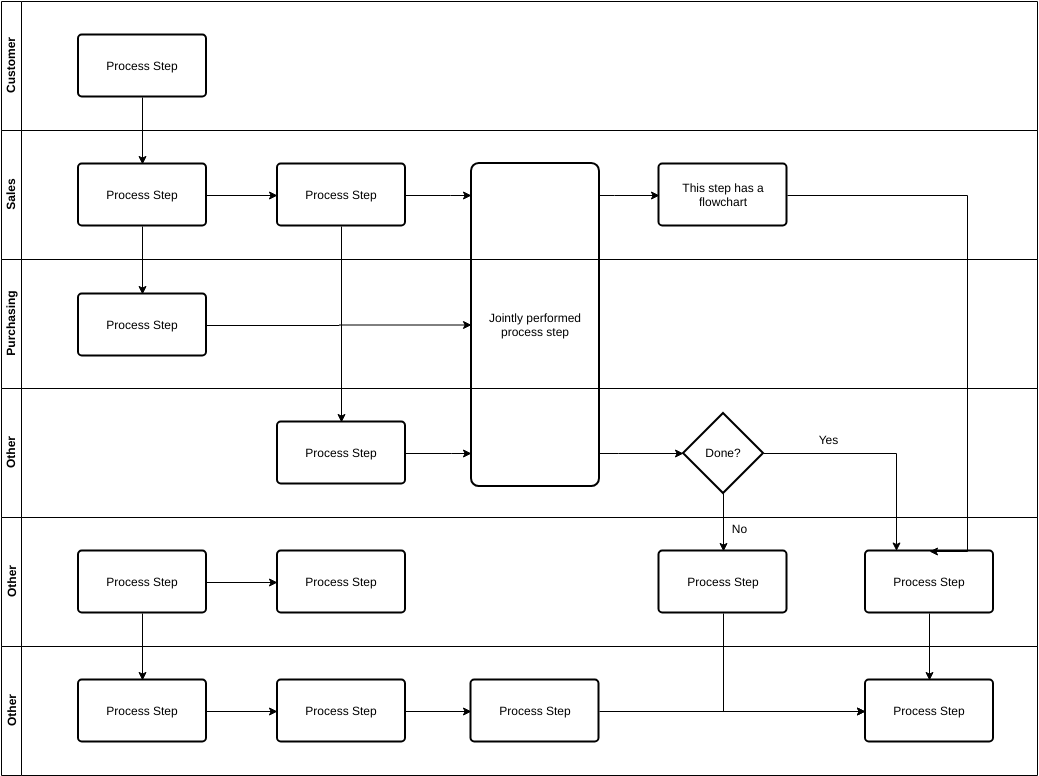

Explore mais modelos de fluxograma multifuncional

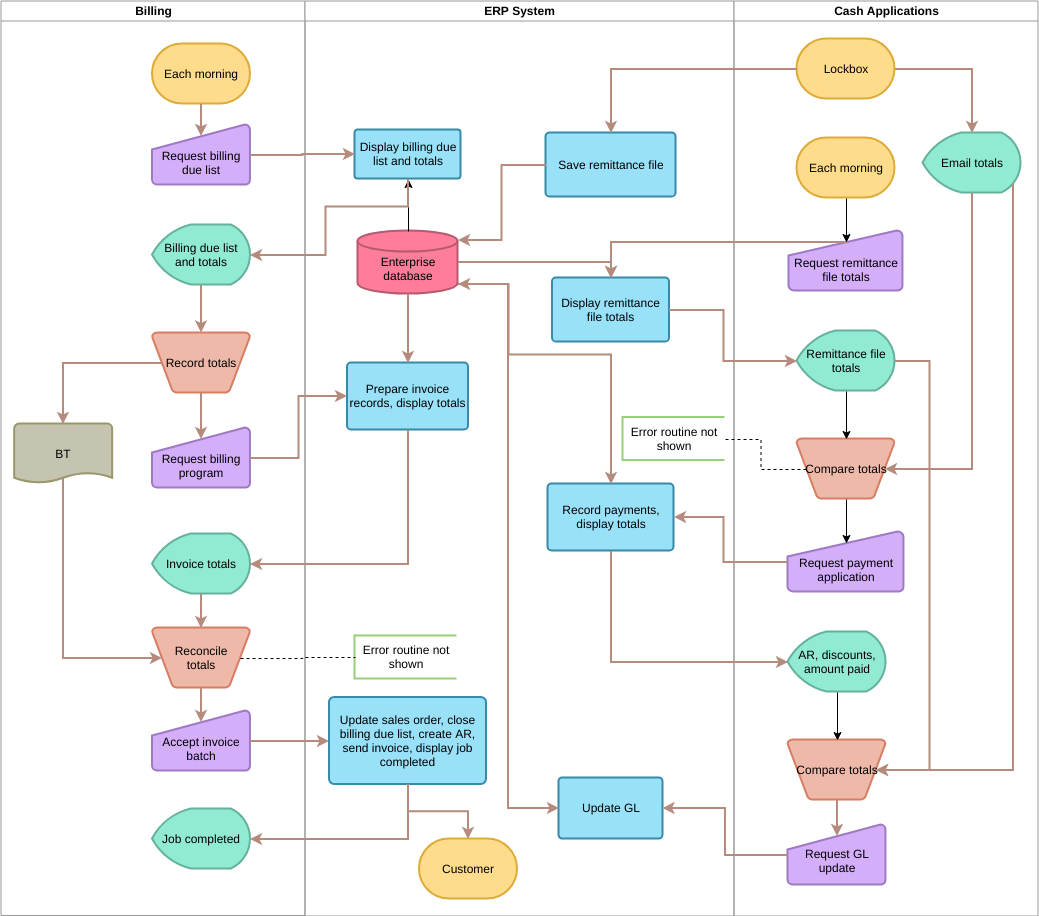

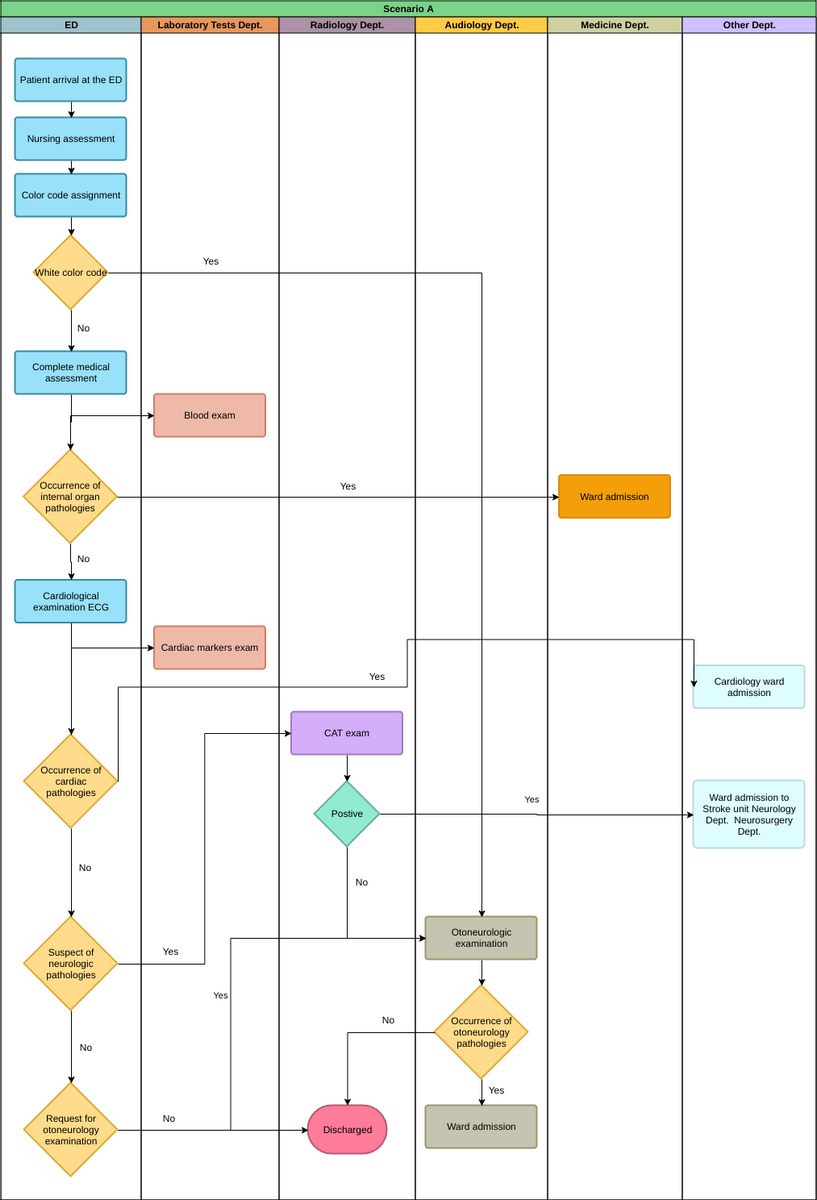

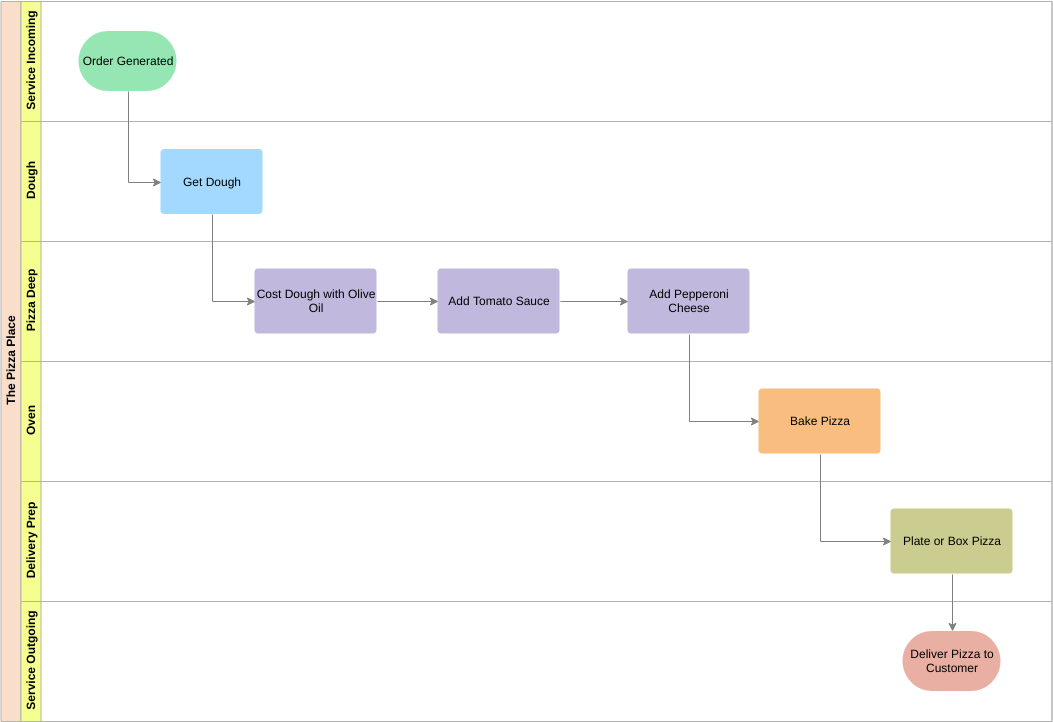

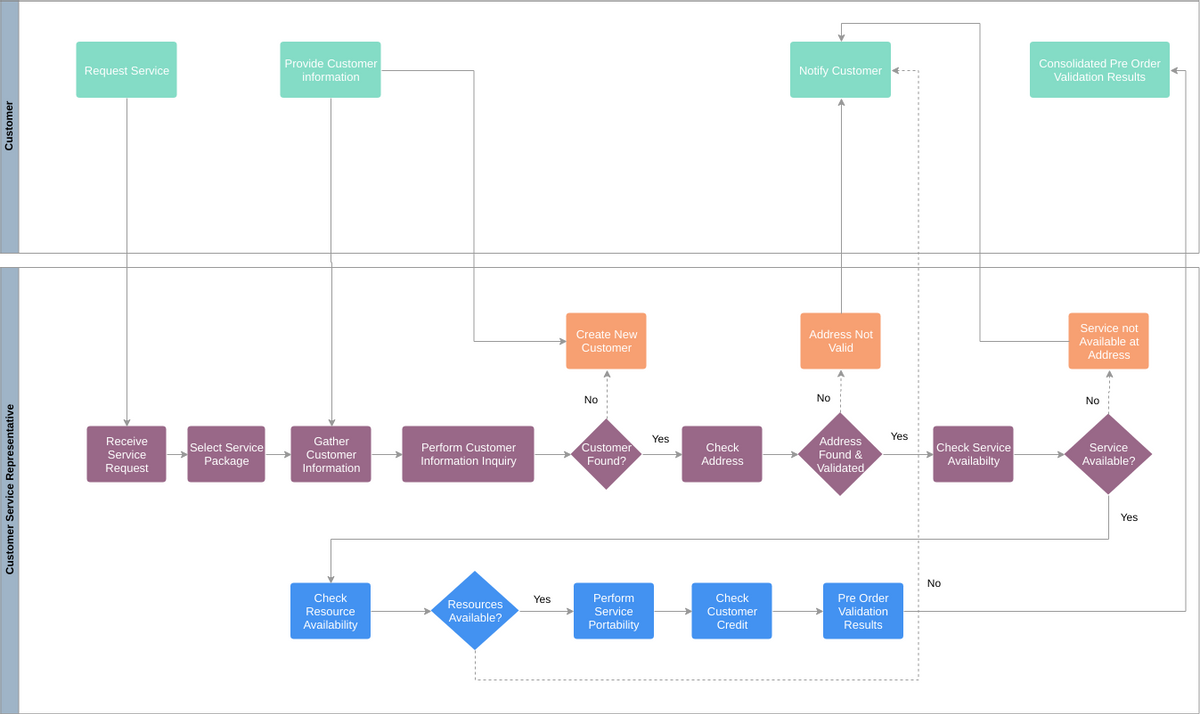

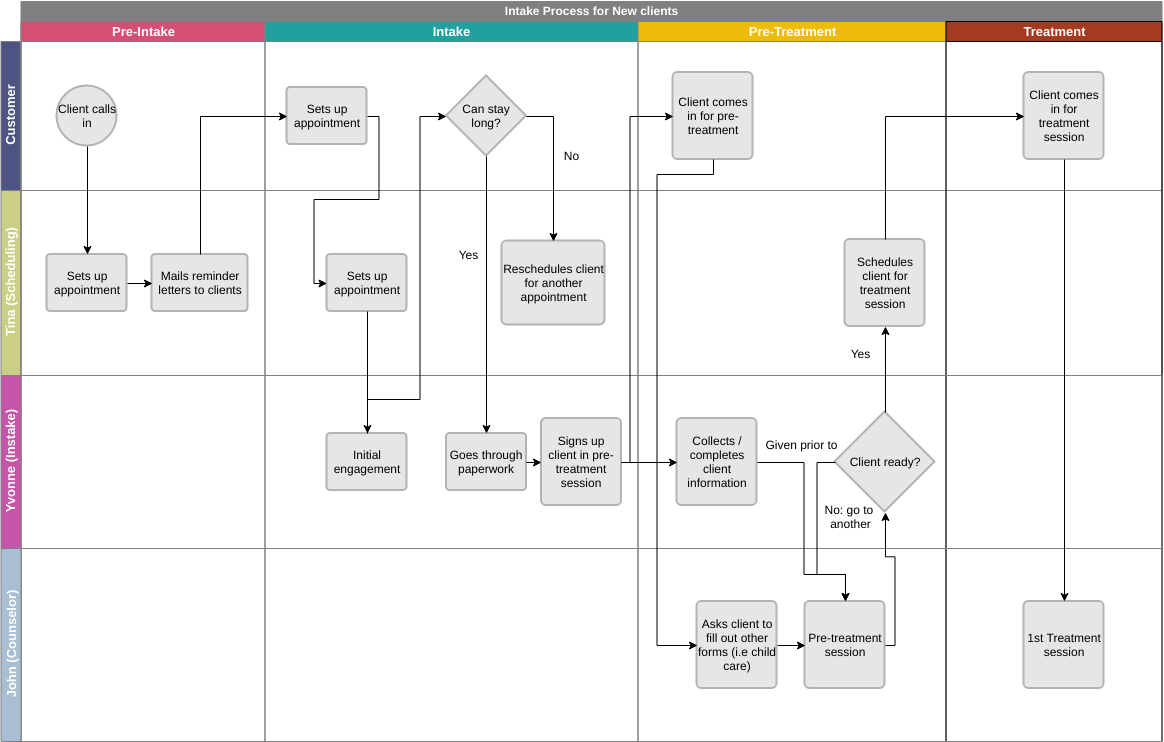

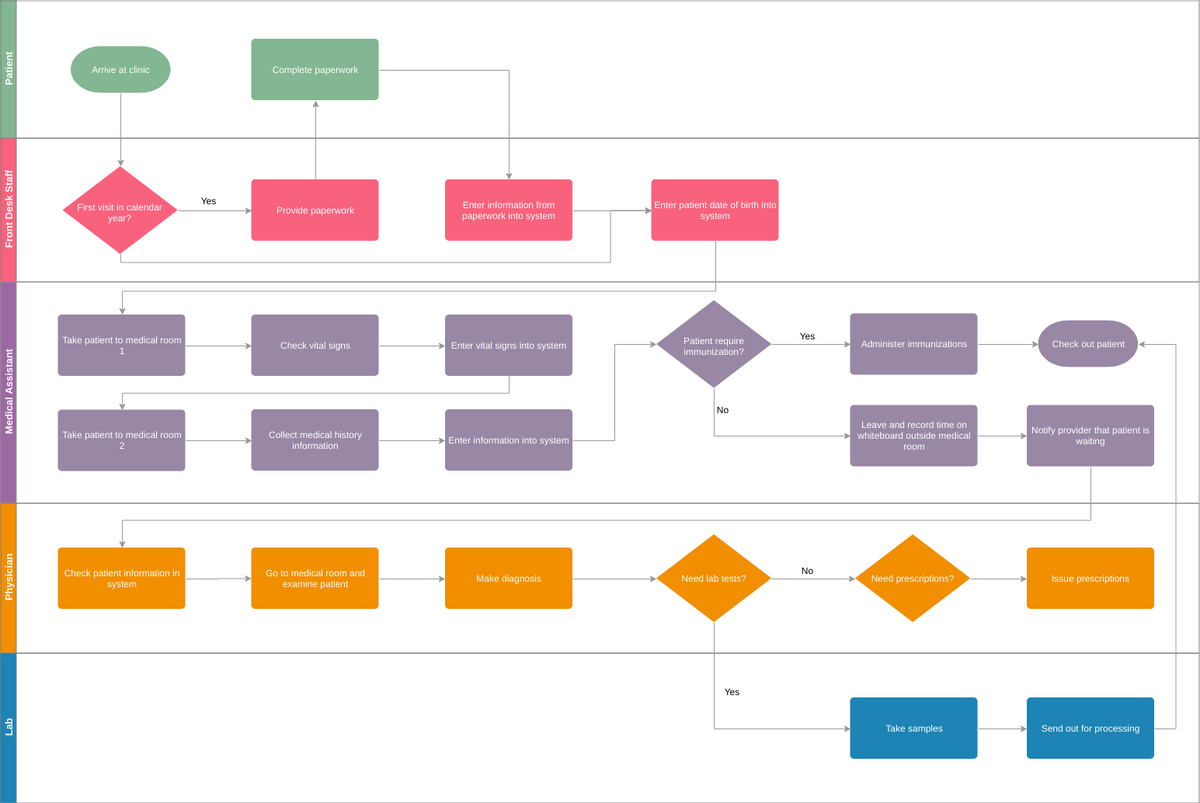

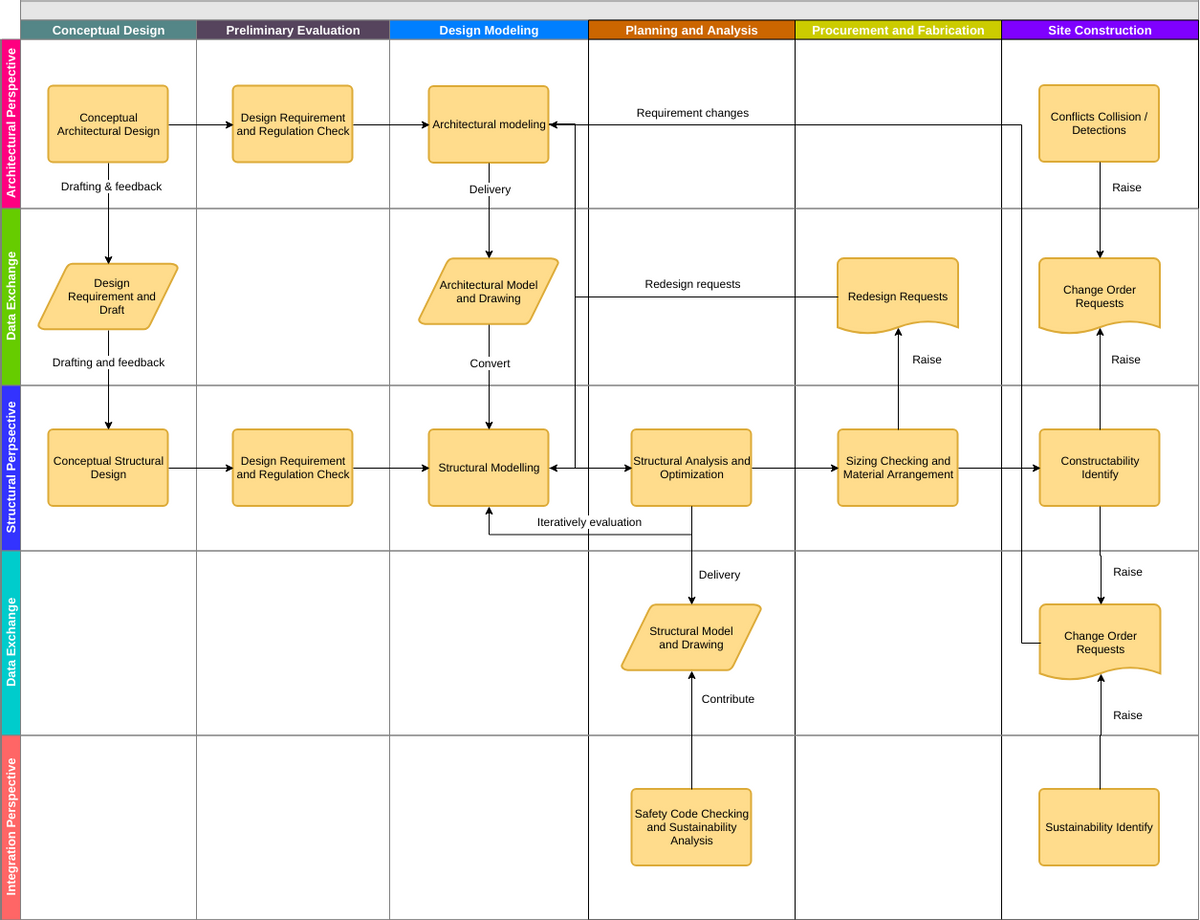

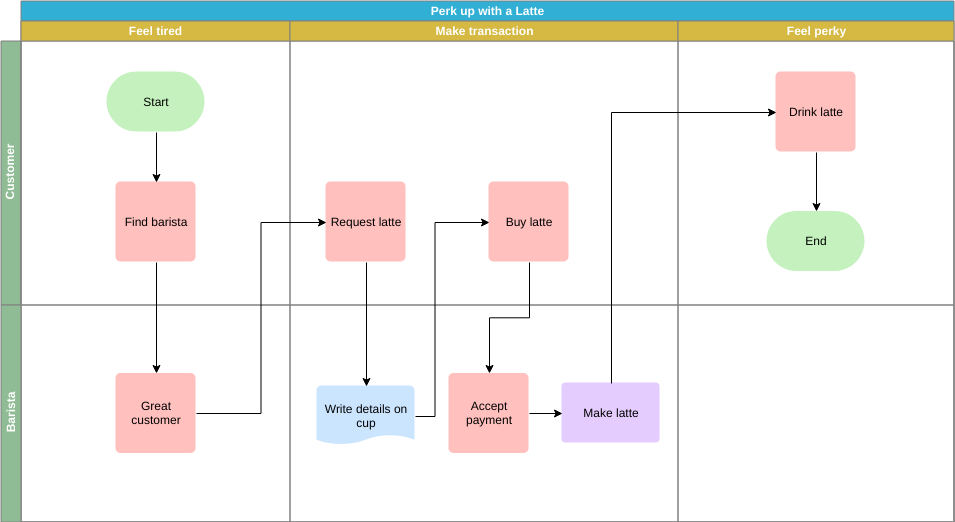

Um mapa de processo multifuncional revela quem faz o quê e quando, organizado em seções em um diagrama em forma de grade. Ele vai além do mapa básico do processo e mostra a relação entre funções (por exemplo, partes interessadas ou departamentos) e estágios (por exemplo, marcos) no processo, aqui estão alguns modelos e exemplos de fluxogramas funcionais:

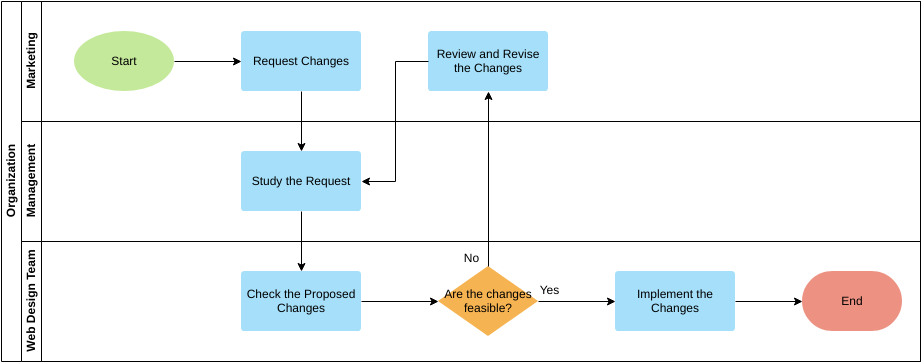

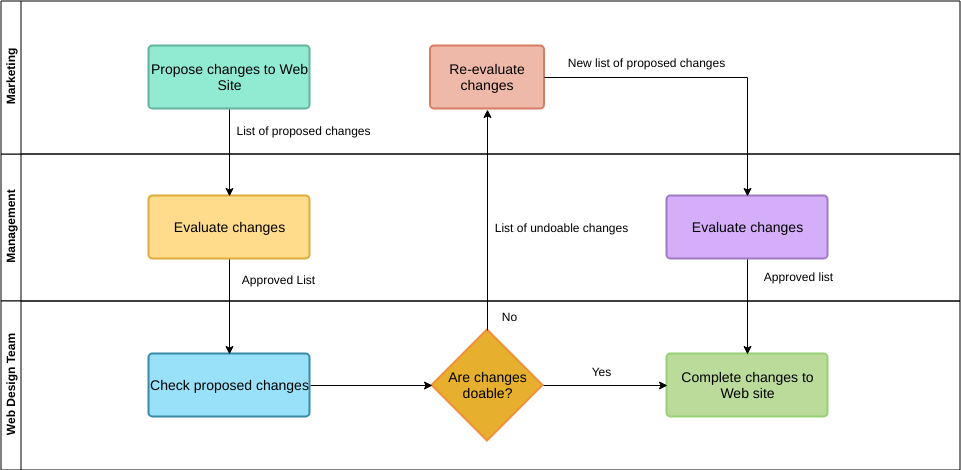

Modelo de fluxograma multifuncional: diagrama de alterações de site multifuncional (criado pelo criador de fluxograma multifuncional da Diagrams)
