流程圖——快速指南

流程圖是算法、工作流或過程的圖形表示，不同類型的框代表不同類型的步驟，箭頭連接每兩個步驟。這種表示有助於說明已知問題的解決方案。流程圖廣泛用於分析、設計、記錄和操作許多領域的流程或程序。

什麼是流程圖？

流程圖可用於設計或記錄許多簡單的步驟或程序。與其他圖表一樣，此類圖表可以幫助可視化正在發生的事情並更容易理解其間的過程。雖然流程圖有很多變體，每種都有自己的標註方式，但大多數都有以下兩個符號。

• 步。通常稱為“活動”，通常用矩形表示
• 決定。通常稱為“活動”，通常用矩形表示 通常用菱形表示

流程圖的優缺點

• 優點：直觀，易於理解，算法中容易發現錯誤，可以直接翻譯成程序。
• 缺點：佔用空間大。由於使用流線，過於靈活，不受約束。用戶可以隨意轉流，造成程序閱讀和修改困難，不利於結構化程序的設計。

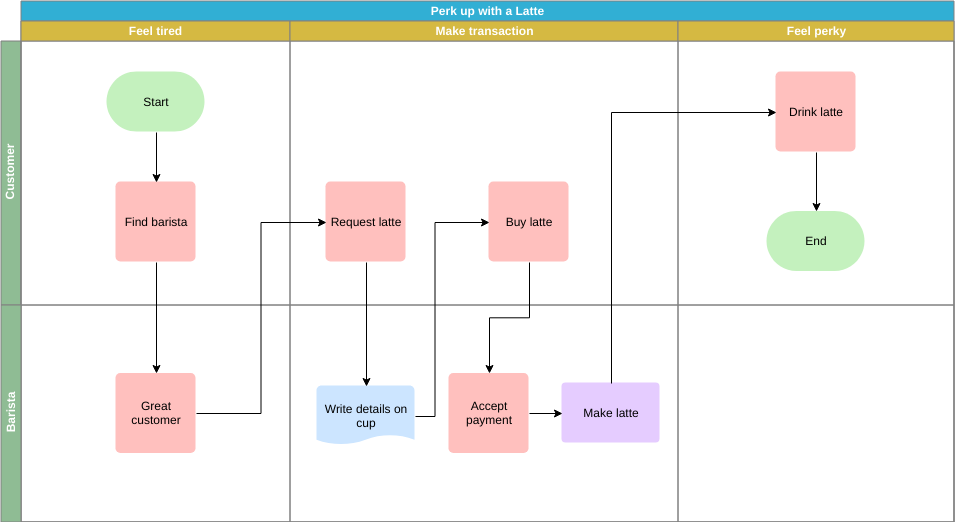

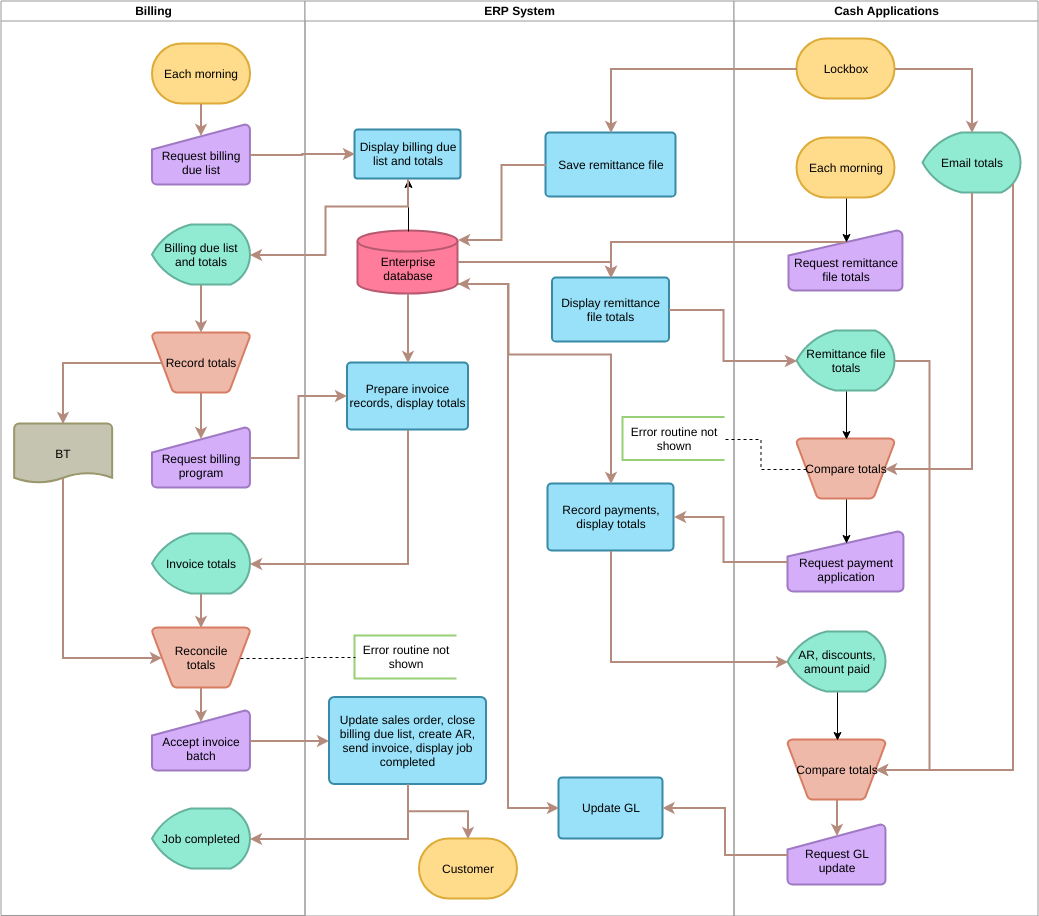

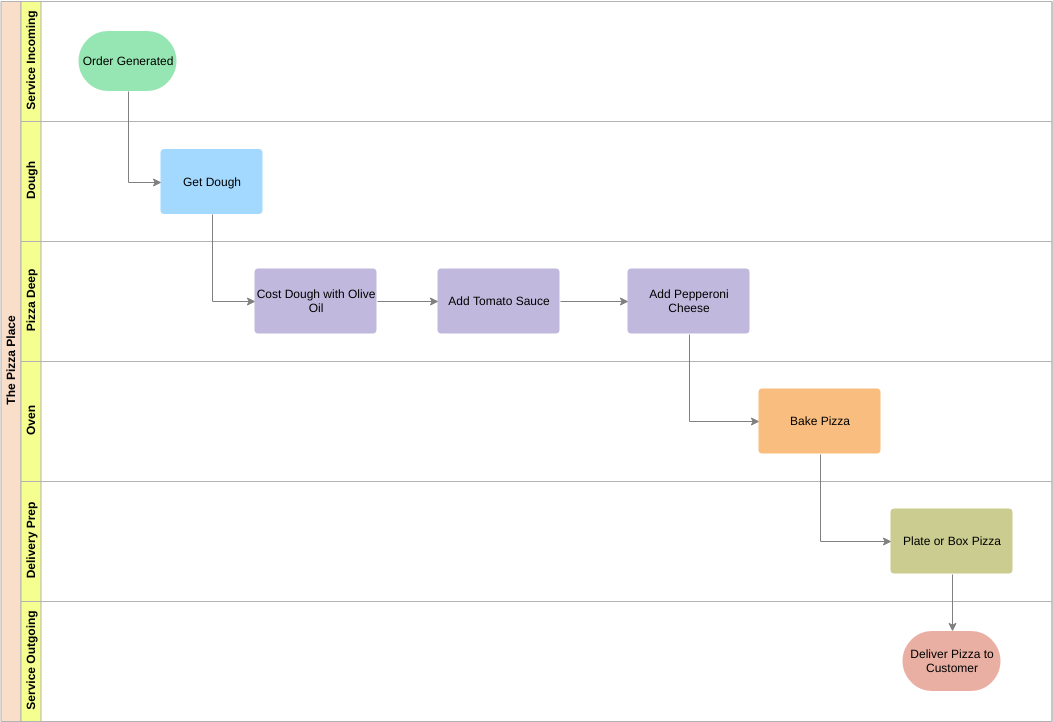

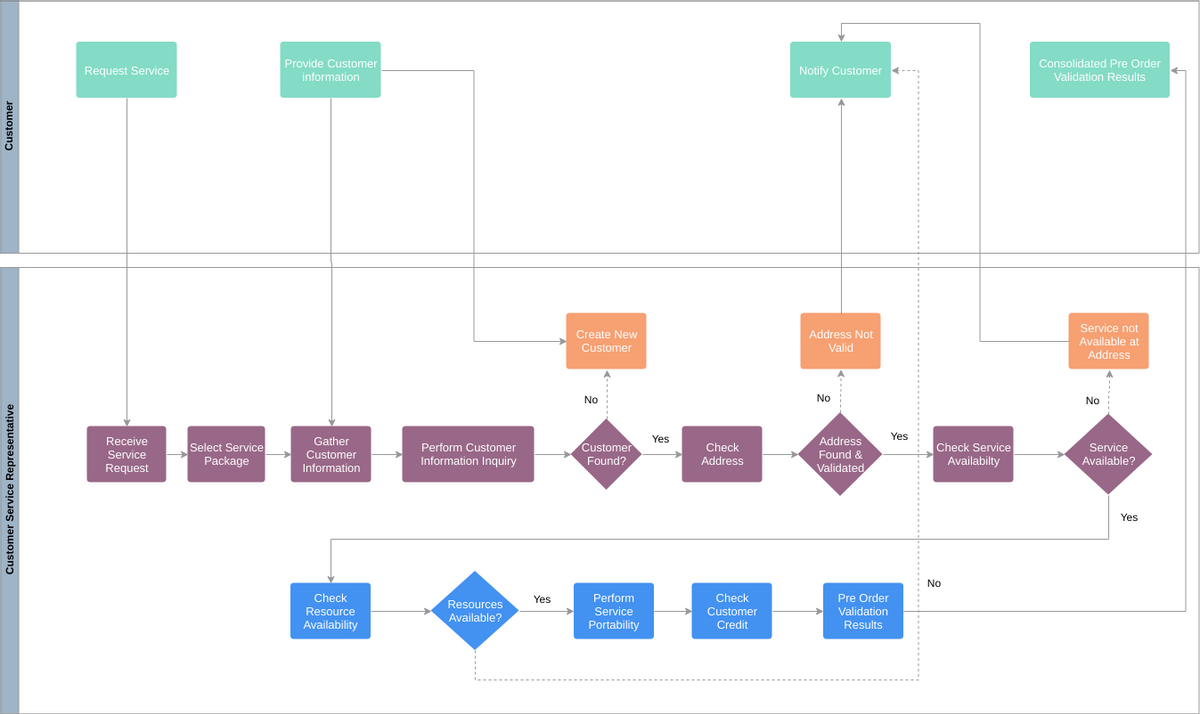

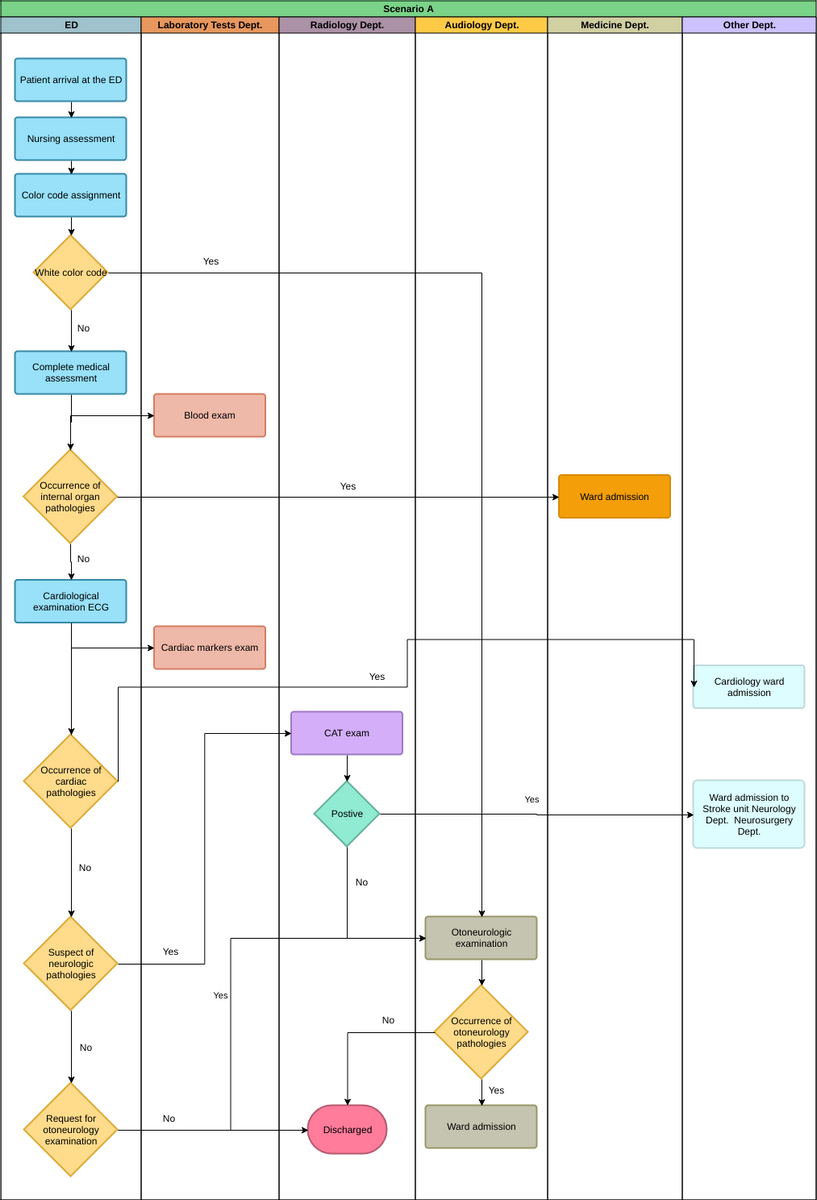

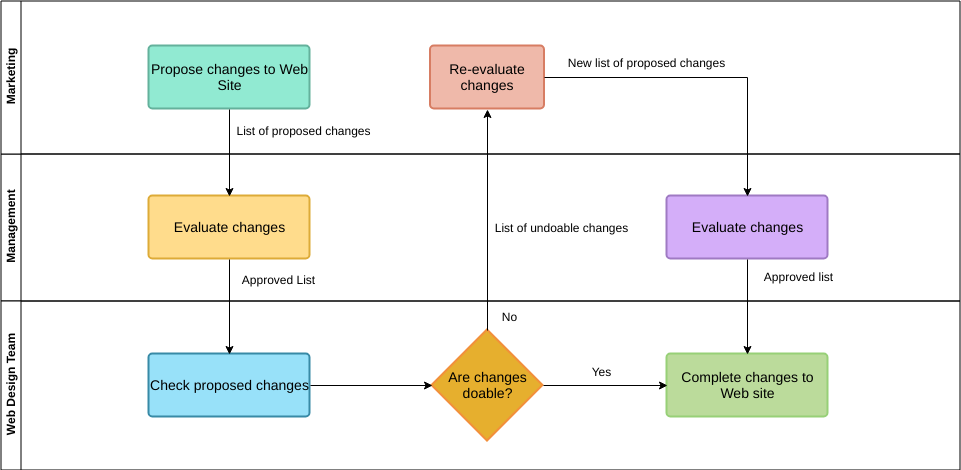

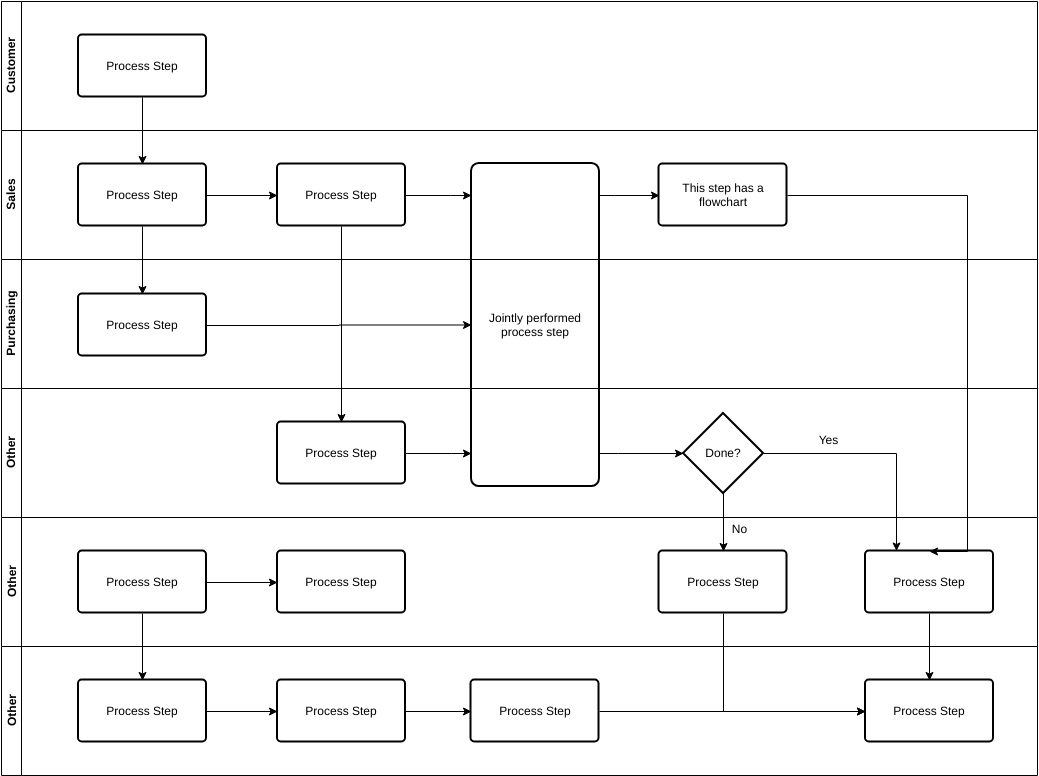

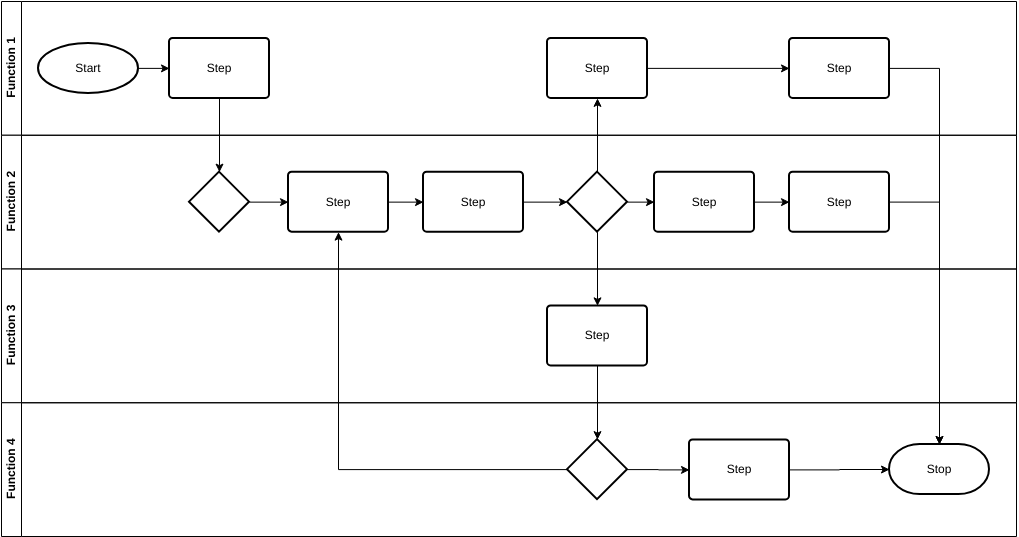

跨職能流程圖

當流程圖被劃分為用於描述不同控制單元的不同水平或垂直部分時，通常使用跨功能流程圖。特定控制單元將與特定部分一起顯示為圖標。

跨功能流程圖允許映射器正確地將職責分配給“執行步驟”或“決策”，並顯示組件單元對流程每個不同部分的職責。

流程圖的標準符號

流程圖常用符號為了使內容表達的流程圖便於他人準確全面地理解，需要在製圖中使用常用、統一的流程圖符號。

目前國際標準化組織（ISO）等機構已有流程圖符號標準可以作為繪圖的依據，如在實際工作中需要使用該標準的圖形等符號，應考慮其通用性，盡量使用社會已有的和通用的，在創新的情況下一定要標明這些符號的含義和用途，並註意同一圖和以後在實際繪圖中保持必要的連續性，並減少不必要的符號類型。

下表列出了最常見的流程圖符號。

形狀	姓名	描述
	流程符號Flowline（箭頭）	用於表示過程的順序，用一條線將一個符號連接到另一個符號。如果不是標準的從上到下、從左到右的圖，箭頭 將被添加。
	啟停符號終端	用於指示程序或子程序的開始和結束。通常用圓角矩形表示 . 它通常標有“開始”或“結束”或其他相關詞語，例如“提交詢問”或“接受產品”。
	程序過程	一系列程序用矩形表示，以改變數據的值、形式和位置。
	決策決策	菱形 用於顯示一個有條件的過程，用於根據情況確定下一步。通常由“是/否”或“真/假”值來決定。
	輸入 輸出輸入/輸出	數據輸入或輸出的過程用平行四邊形標記
	註釋註釋 （評論）	為了補充有關步驟的附加信息，可以使用虛線將半封閉矩形連接到要註釋的符號 .
	流程定義預定義流程	使用具有 2 條左右垂直線的矩形來表示已在別處定義的過程。
	同一頁面參考頁面連接器	使用帶字母的小圓圈連接同一頁面上的目標進程。
	頁面更改參考Off-page Connector	使用倒置的房子形狀表示目標進程繪製在另一頁上。



其他附加符號

除上述基本符號外，示例如下

形狀	姓名	描述
	數據文件或數據庫數據文件或數據庫	數據庫由圓柱體表示。
	文件文件	該文件標有一個底部為波浪形的矩形。
		使用多個波浪形底部的矩形來標記多個文件。
	顯示顯示	顯示結果的過程用左三角正方形右圓角形狀標記。
	手動操作手動操作	使用直角半梯形標記需要手動輸入、校正或操作的過程。
	初始化準備或初始化	初始化或準備過程由一個細長的六邊形表示。

創建流程圖的提示

準備流程圖時必須遵循以下準則。

• 繪製流程圖時應使用標準符號。
• 確保流程圖具有起點（或起點）和終點（或終點）。
• 避免工藝線交叉
• 流程圖的通常方向是從上到下或從左到右。
• 終端符號，即 START/BEGIN 或 STOP/END 應該只有一條流線。
• 流程圖應該整潔、乾淨、易於理解。不應該有任何歧義。
• 只有一條工藝線應該從工藝符號中出來。
• 只有一個過程行進入決策符號，但可以有兩個或三個過程行，一個用於每個可能的答案，留下決策符號。
• 如果流程圖又長又復雜，應該使用連接符來減少流程線的數量。
• 使用註釋符號更清楚地描述這些步驟。

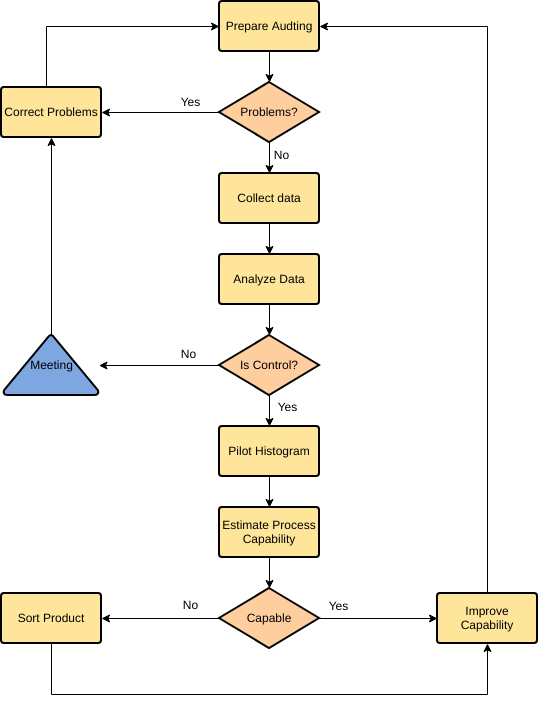

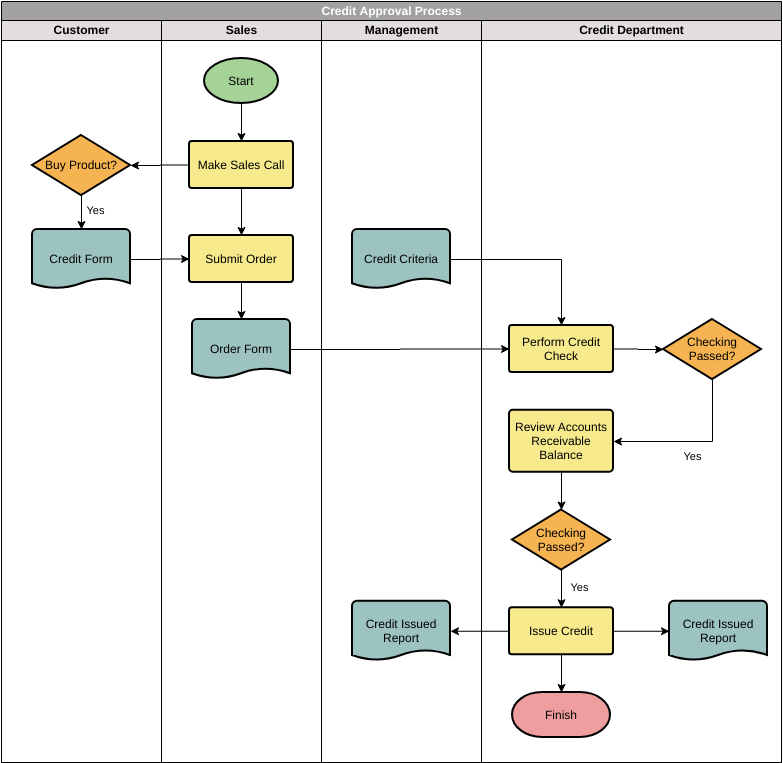

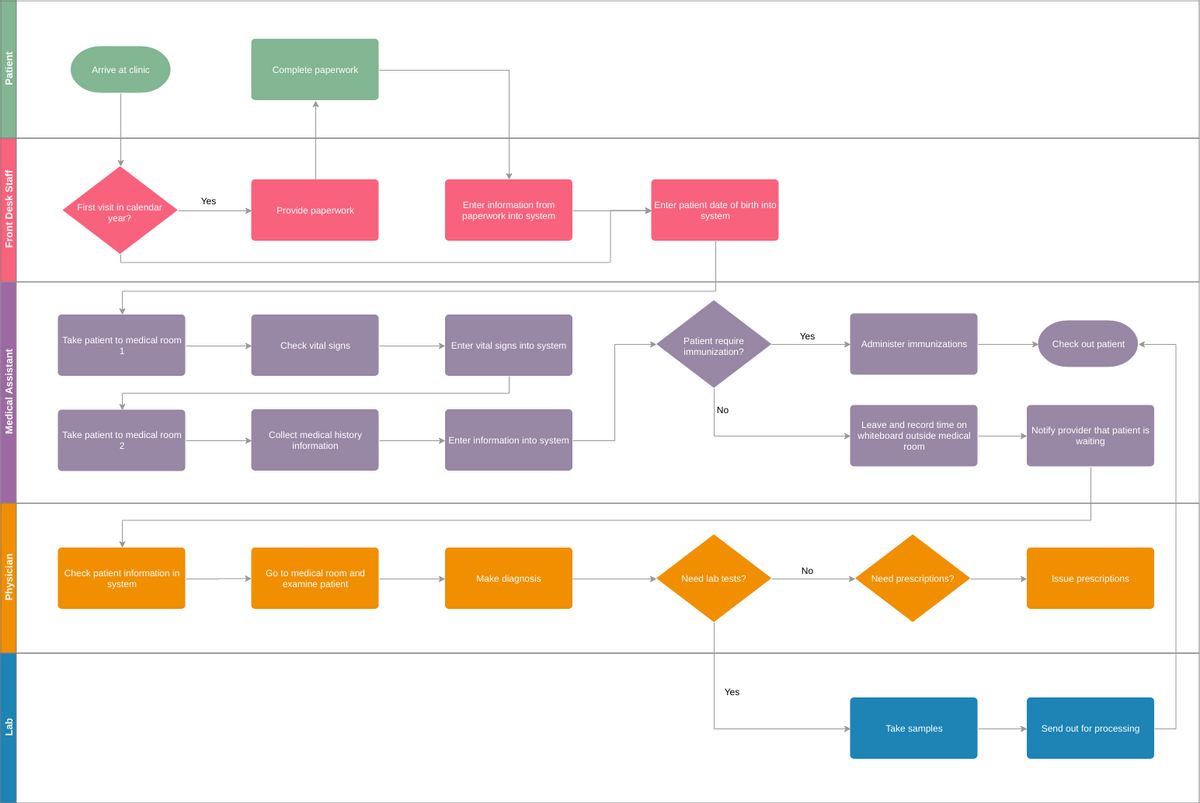

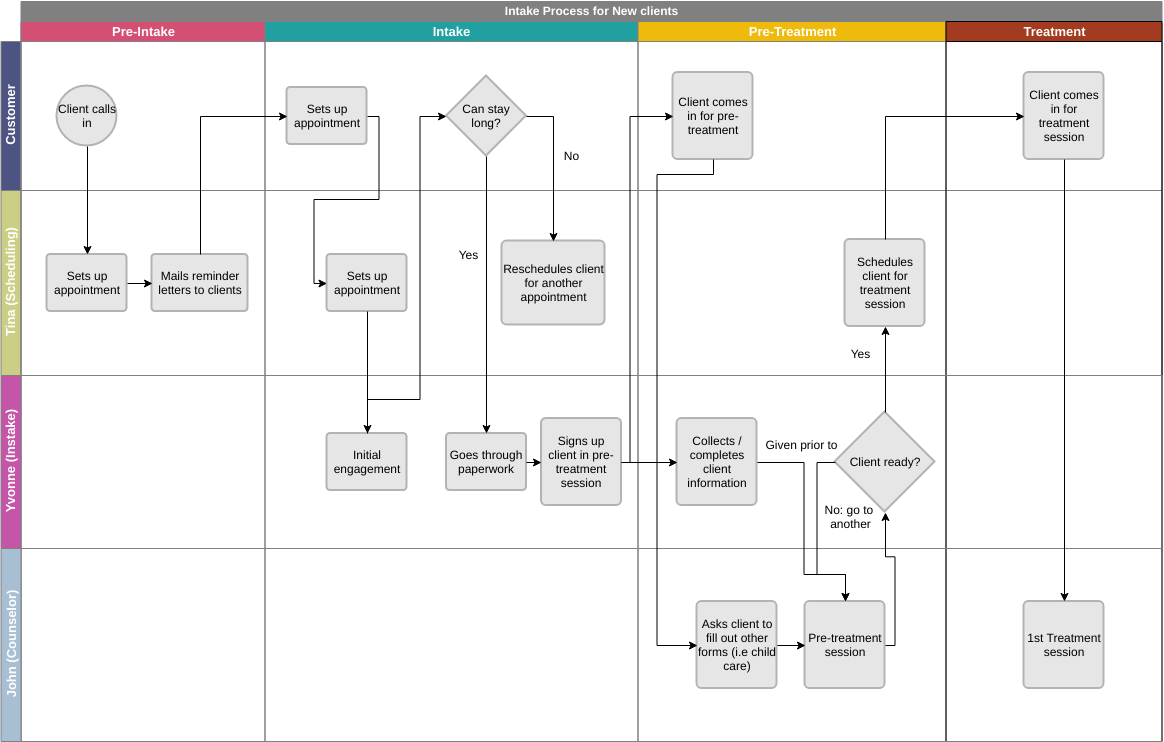

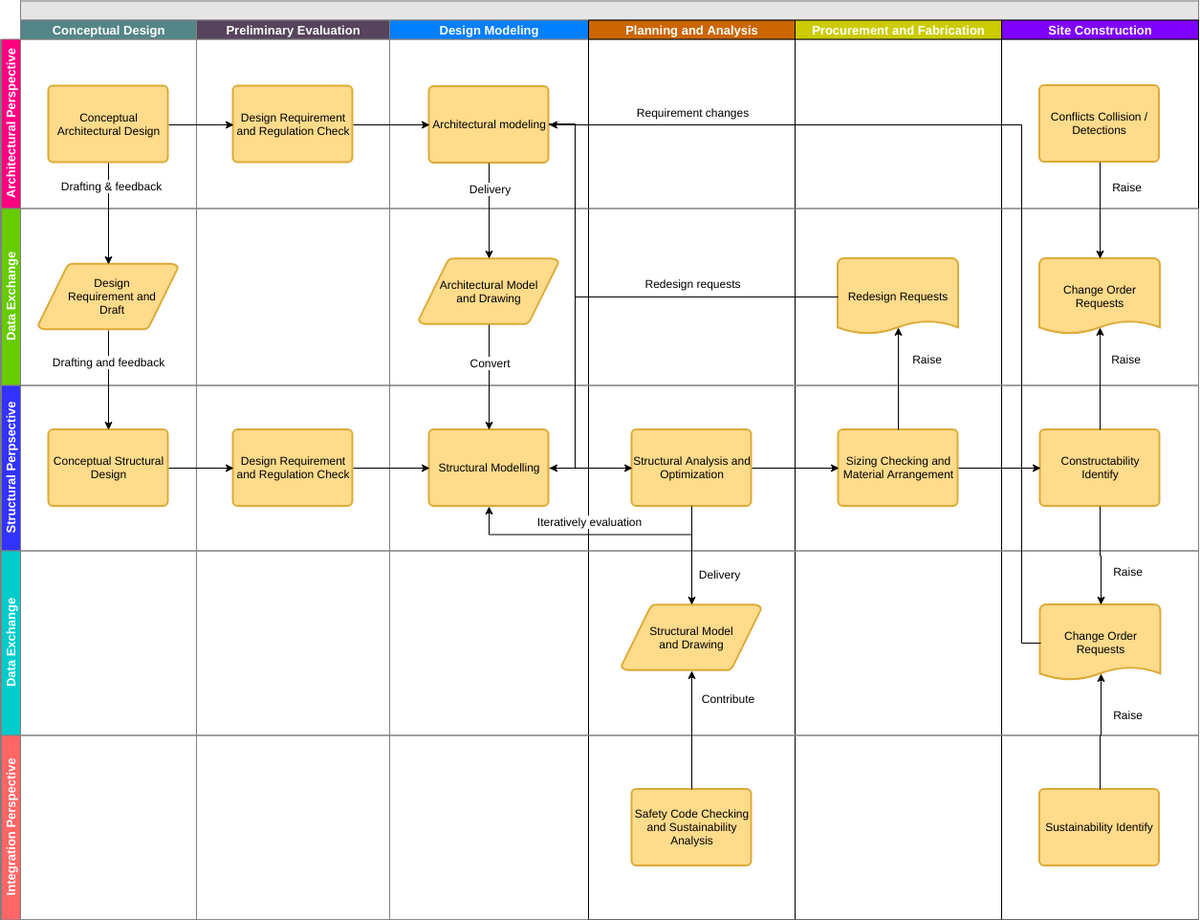

實例學習流程圖
