フローチャート–クイックガイド

フローチャートは、アルゴリズム、ワークフロー、またはプロセスをグラフィカルに表現したもので、さまざまなタイプのボックスがさまざまなタイプのステップを表し、矢印が2つのステップごとに接続されています。この表現により、既知の問題の解決策を簡単に説明できます。フローチャートは、多くの分野でプロセスまたは手順を分析、設計、文書化、および運用するために広く使用されています。

フローチャートとは何ですか？

フローチャートを使用して、いくつかの簡単な手順または手順を設計または文書化できます。他の図と同様に、このような図は、何が起こっているかを視覚化し、その間のプロセスを理解しやすくするのに役立ちます。フローチャートには多くのバリエーションがあり、それぞれに独自のラベル付け方法がありますが、ほとんどの場合、次の2つの記号があります。

• ステップ。多くの場合「アクティビティ」と呼ばれ、通常は長方形で表されます
• 決断。多くの場合「アクティビティ」と呼ばれ、通常は長方形で表されます。多くの場合、ひし形で表されます。

フローチャートの長所と短所

• 利点：直感的で、理解しやすく、アルゴリズムのエラーを見つけやすく、プログラムに直接変換できます。
• 短所：多くのスペースを占有します。フローラインを使用しているため、柔軟性が高く、制約がありません。ユーザーはフローを自由に変えることができるため、プログラムの読み取りと変更が困難になり、構造化プログラムの設計に役立ちません。

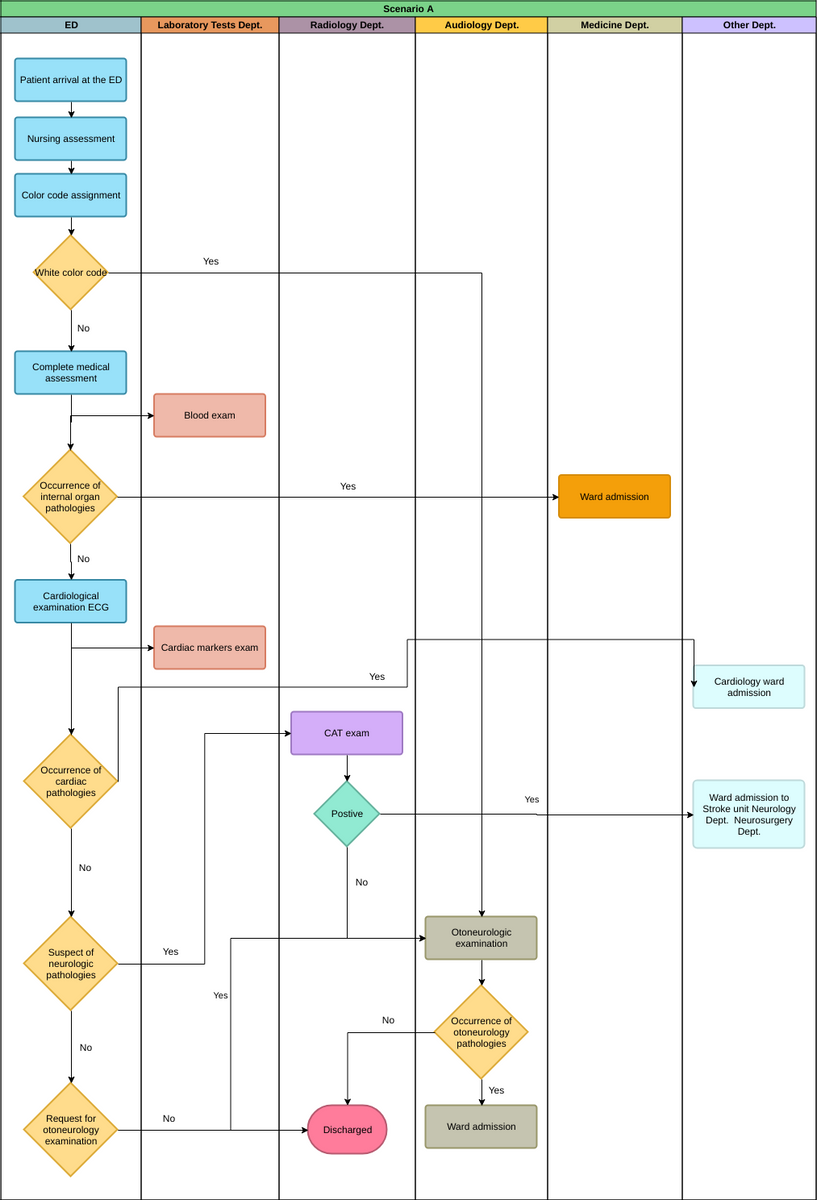

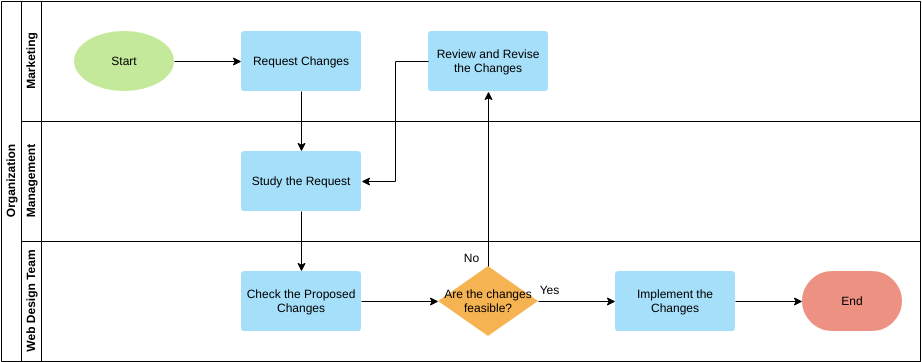

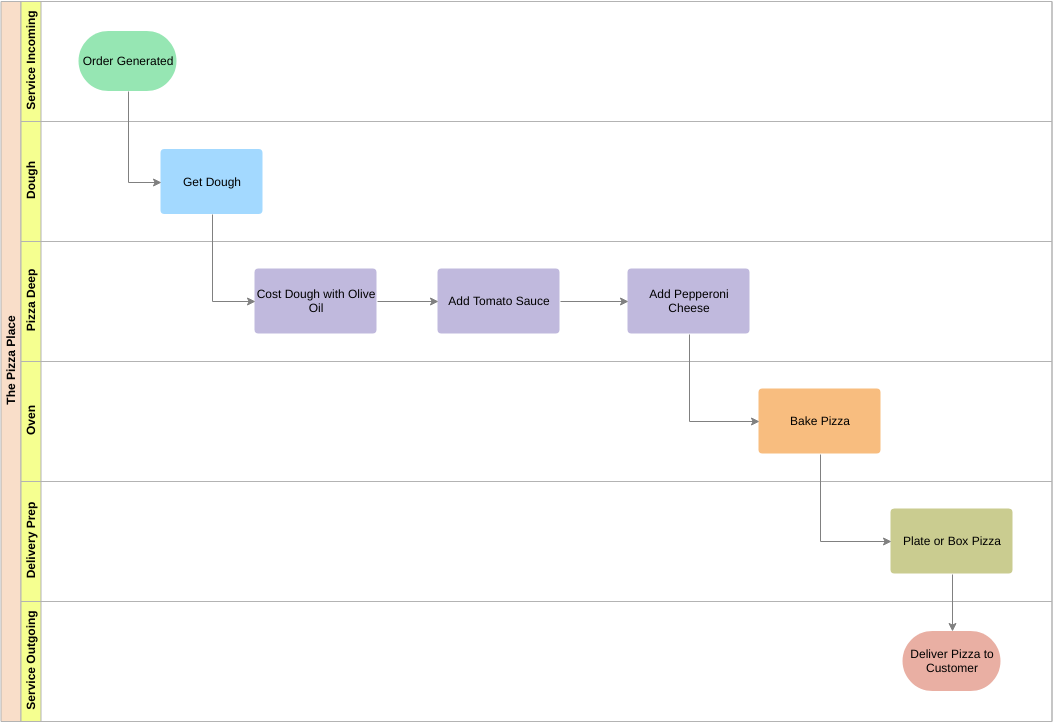

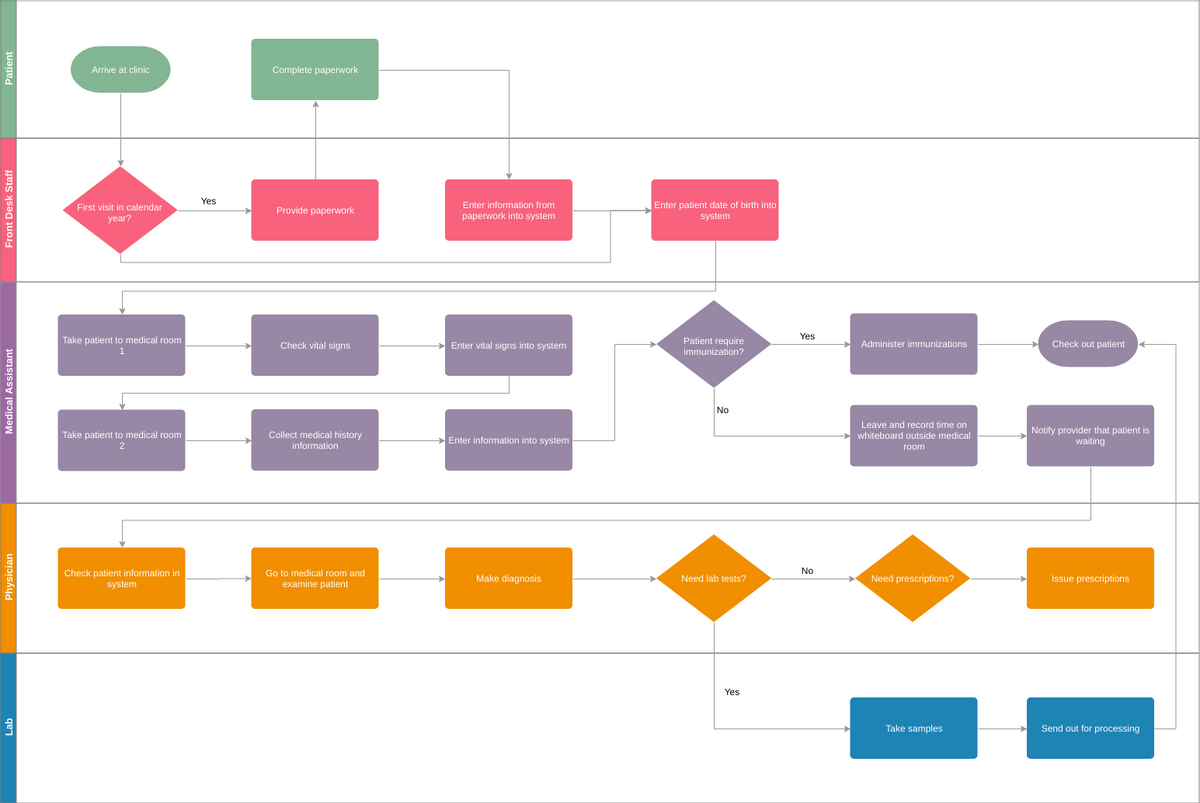

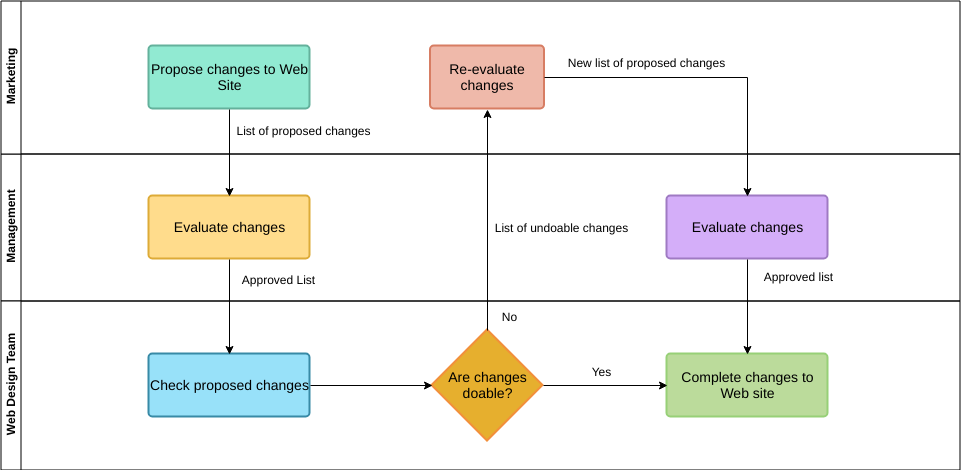

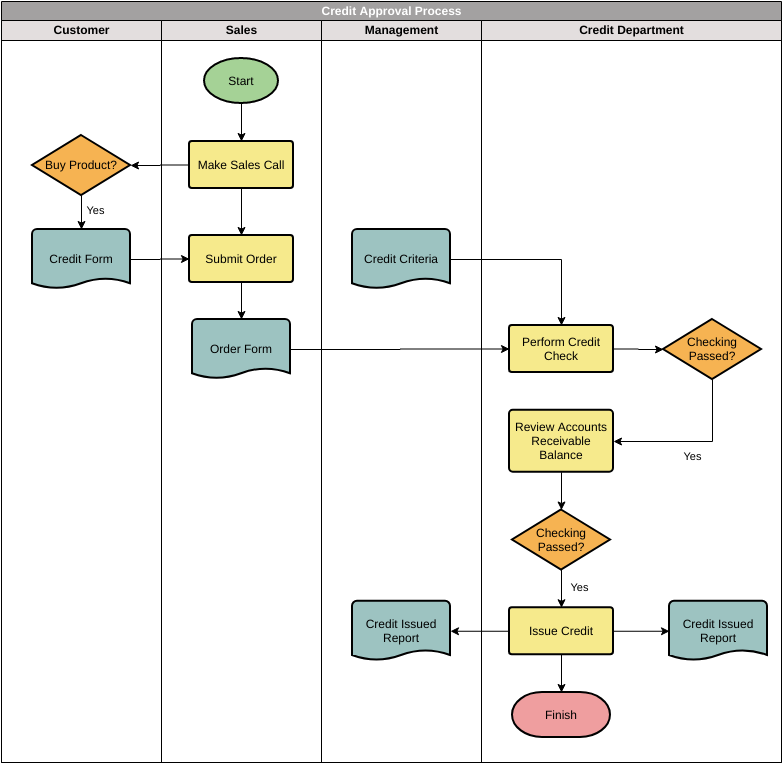

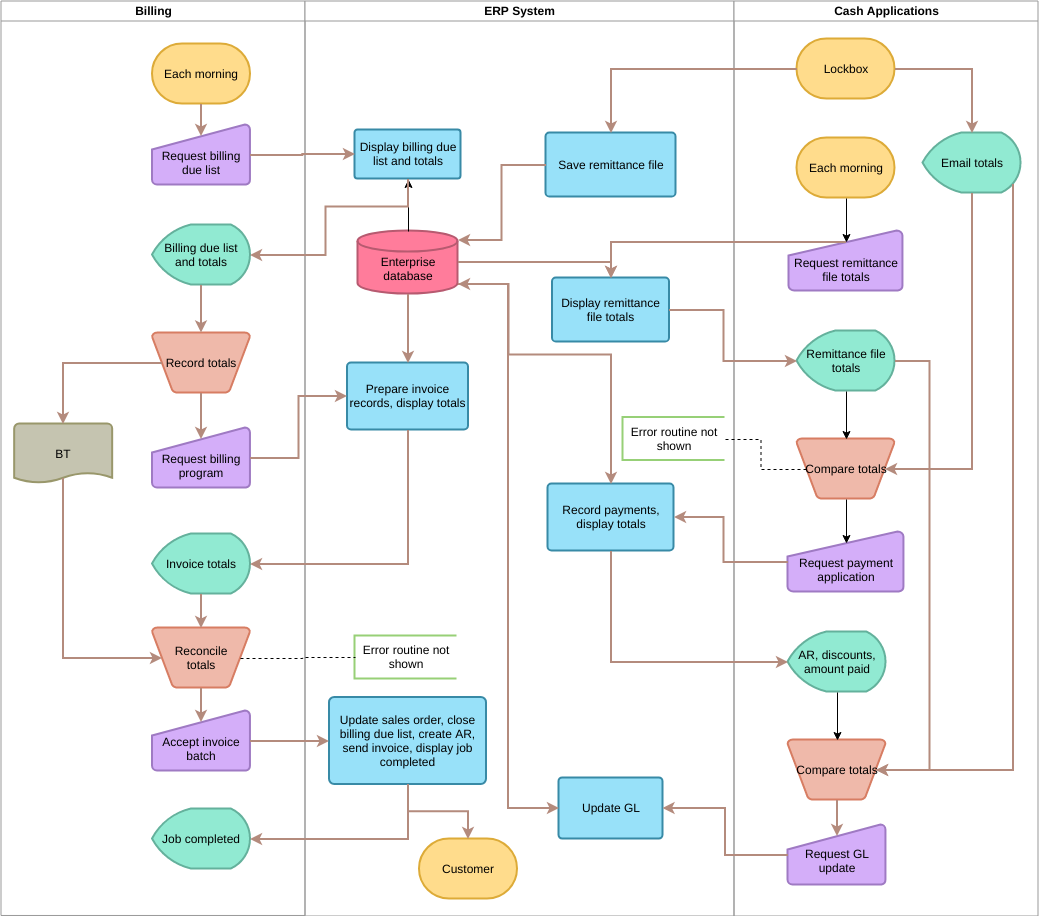

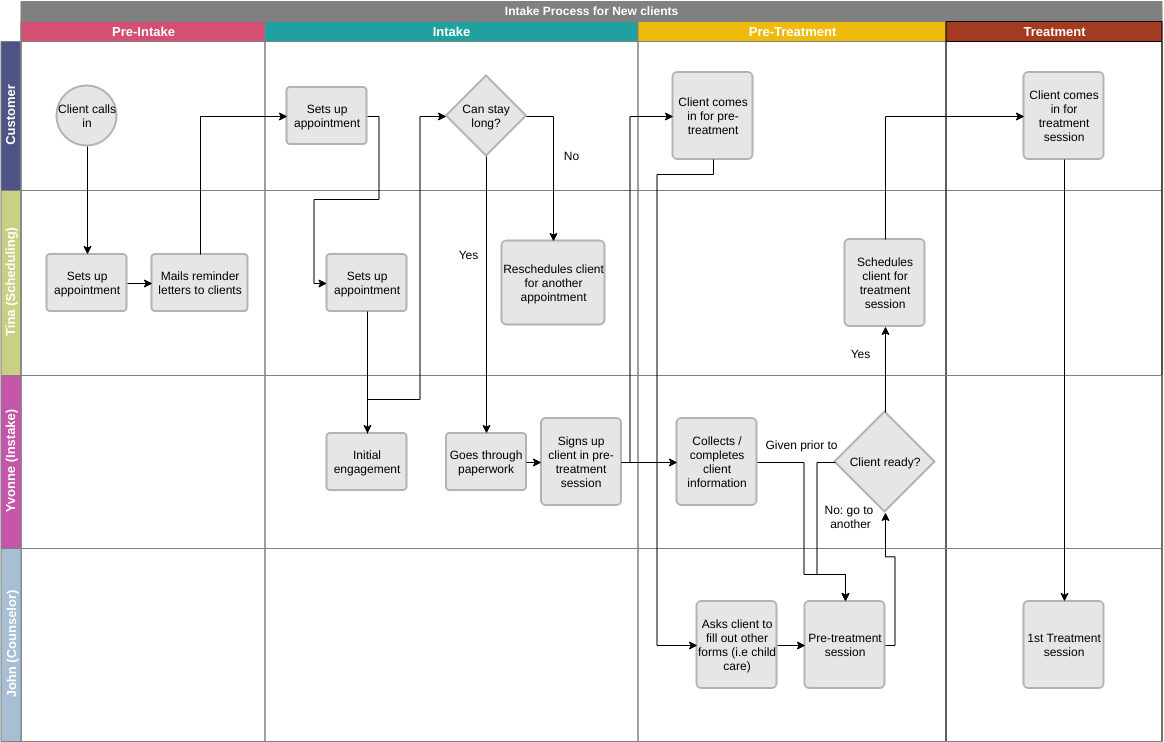

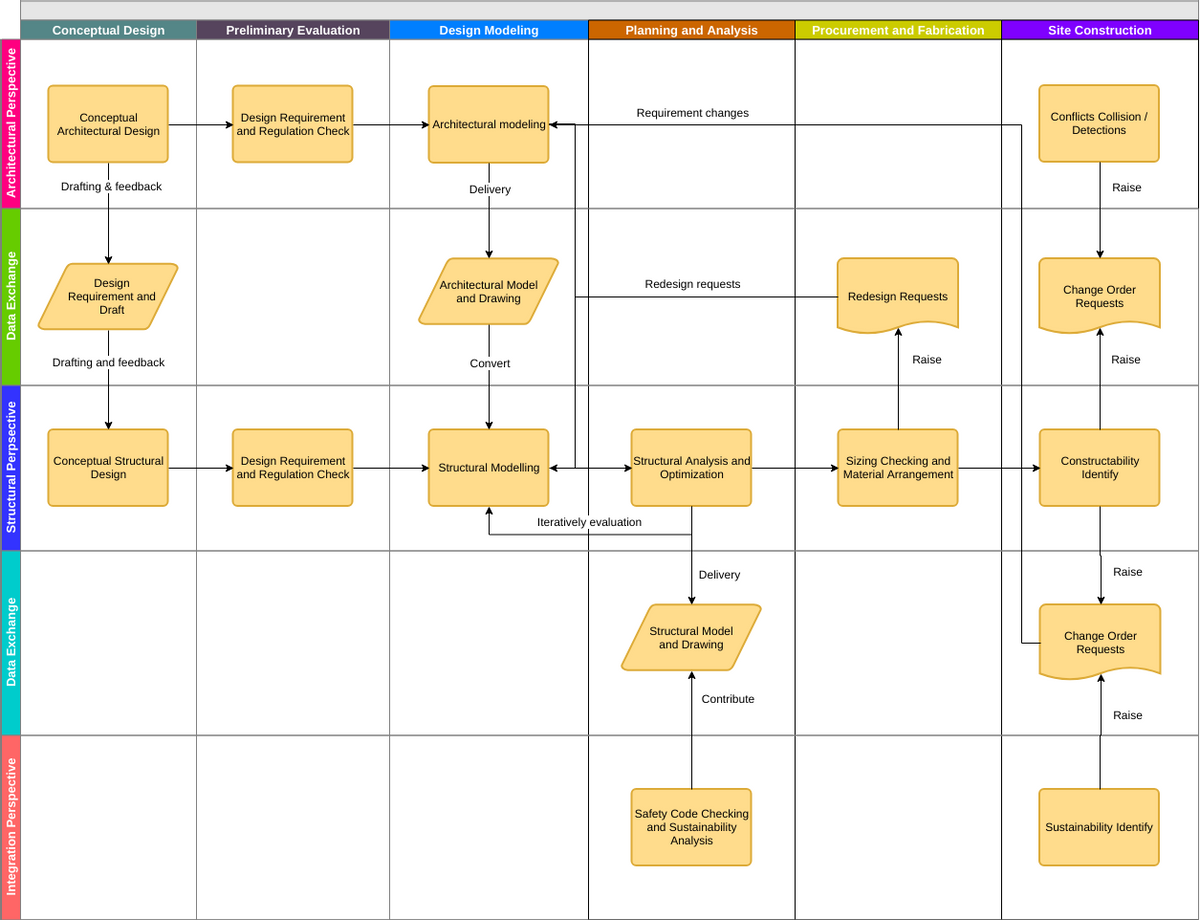

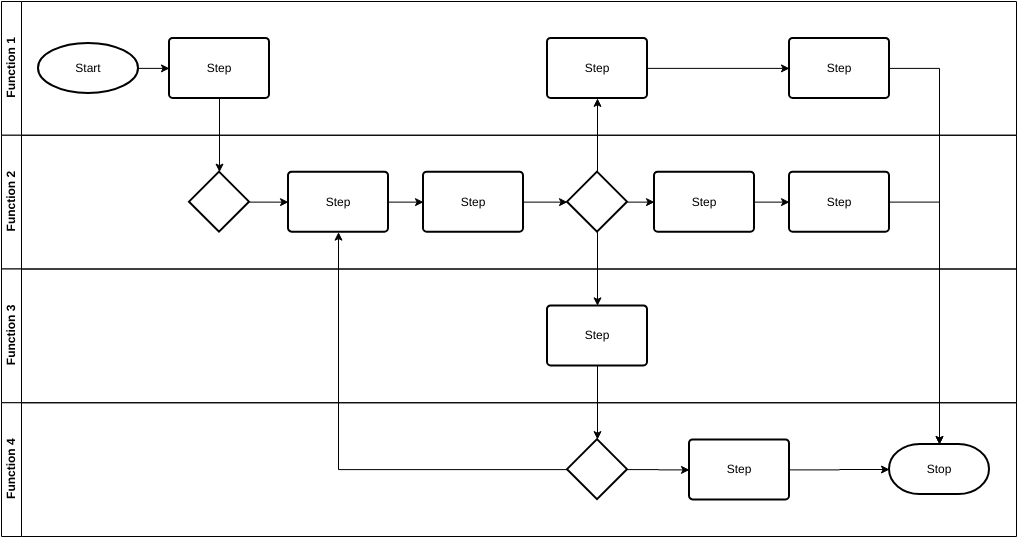

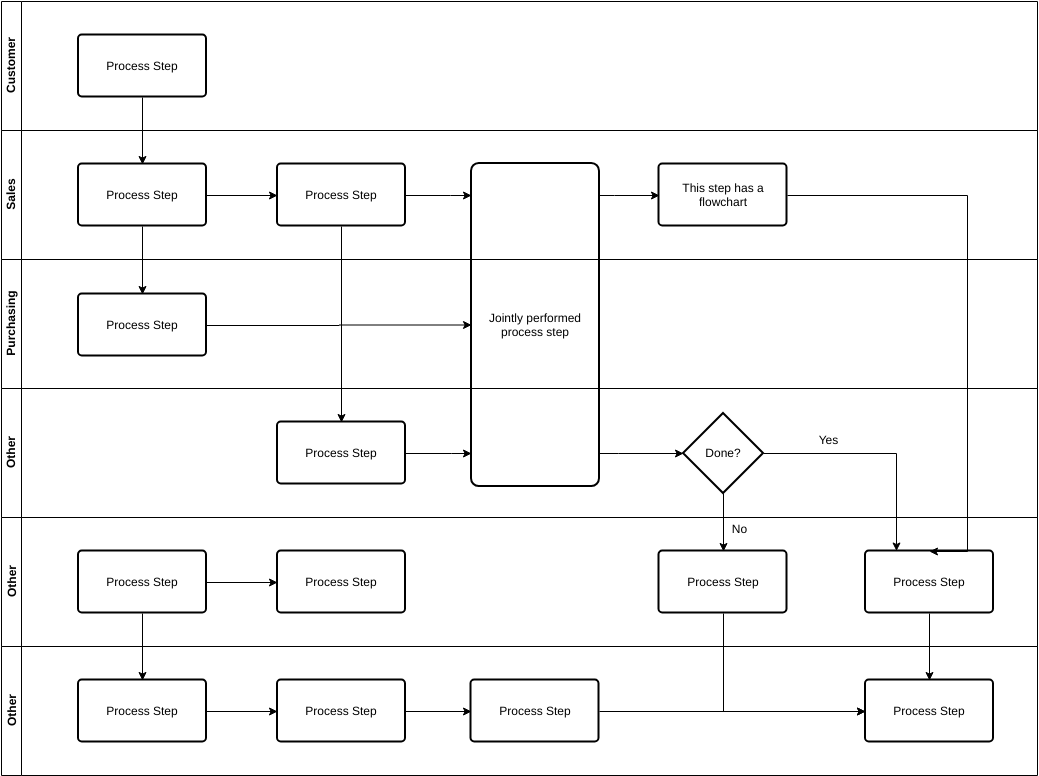

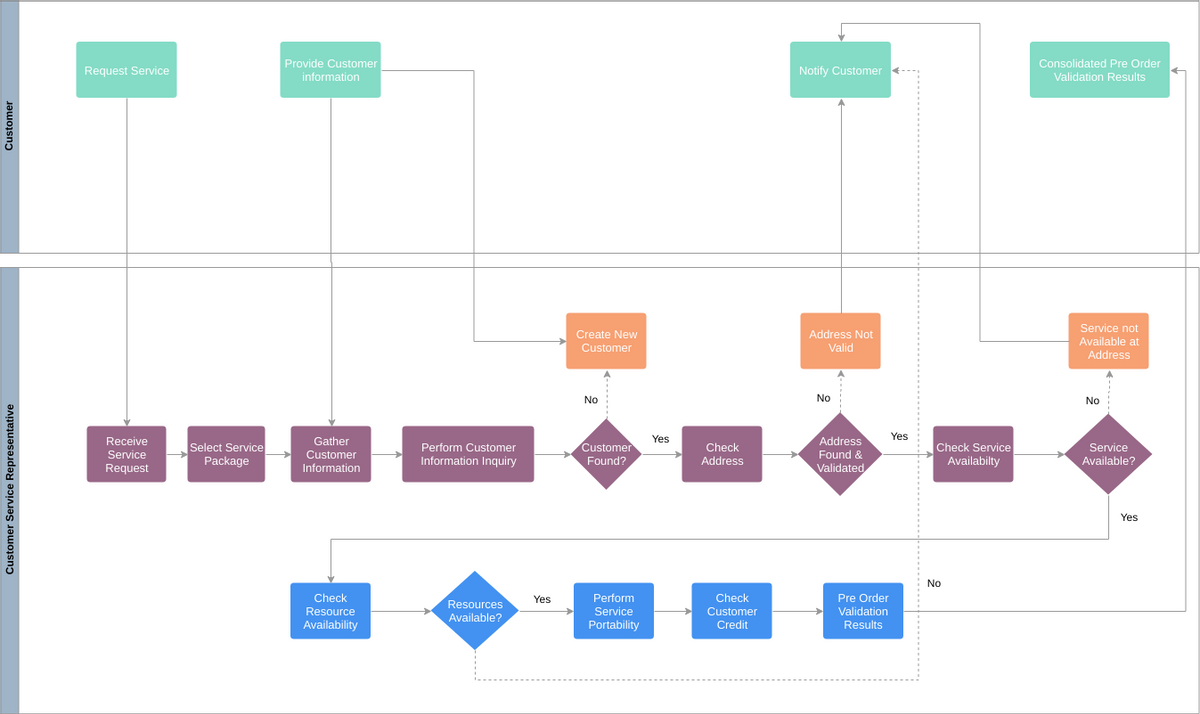

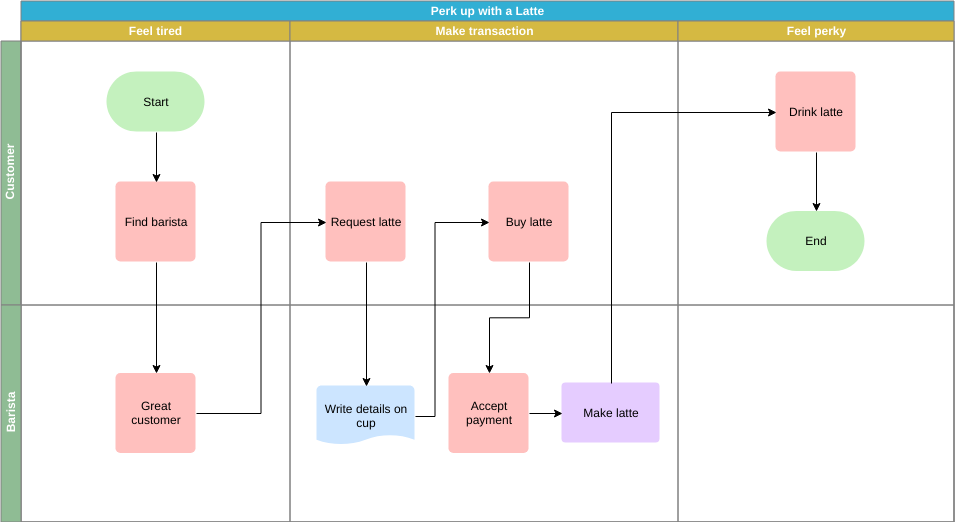

部門の枠を超えたフローチャート

クロスファンクショナルフローチャートは、フローチャートがさまざまなコントロールユニットを説明するために使用されるさまざまな水平または垂直セクションに分割されている場合によく使用されます。特定のコントロールユニットは、特定のセクションとともにアイコンとして表示されます。

部門の枠を超えたフローチャートにより、マッパーは「実行ステップ」または「決定」に責任を正しく割り当て、プロセスのさまざまな部分ごとにコンポーネントユニットの責任を示すことができます。

フローチャートの標準記号

フローチャートは、他の人が図表で一般的な統一されたフローチャート記号を使用する必要性を正確かつ包括的に理解できるように、コンテンツで表現されたフローチャートを作成するために一般的に使用される記号です。

現在、国際標準化機構（ISO）やその他の機関では、グラフィックスやその他の記号の実際の作業でこの標準を使用する必要があるなど、描画の基礎として使用できるフローチャート記号標準があり、その普遍性を考慮する必要があります。コミュニティが持っている共通の使用を試みてください。イノベーションの場合、これらの記号の意味と使用法を示し、必要な連続性を維持し、不要な種類の記号を減らすために、同じ図と後で実際の図面に注意を払う必要があります。

次の表に、最も一般的なフローチャート記号を示します。

形	名前	説明
	プロセスシンボルフローライン（矢印）	プロセスの順序を表すために使用され、1つのシンボルを別のシンボルに接続する線が表示されます。標準の上から下、左から右の図でない場合は、矢印 追加されます。
	スタートストップシンボルターミナル	プログラムまたはサブルーチンの開始と終了を示すために使用されます。多くの場合、角の丸い長方形で表されます 。通常、「開始」または「終了」、または「問い合わせの送信」や「製品の受け入れ」などの他の関連する単語でマークされます。
	プログラムプロセス	一連のプログラムは、データの値、形式、および位置を変更するために長方形で表されます。
	意思決定意思決定	ひし形 条件付きプロセスを表示するために使用され、状況に応じて次のステップを決定するために使用されます。通常、決定するのは「yes / no」または「true / false」の値です。
	入力出力入力/出力	データの入力または出力のプロセスは、平行四辺形でマークされています
	注釈注釈 （コメント）	ステップに関する追加情報を補足するために、破線を使用して、半閉じた長方形を注釈を付けるシンボルに接続できます。 。
	プロセス定義済み定義済みプロセス	他の場所で定義されているプロセスを表すには、左右に2本の垂直線がある長方形を使用します。
	同じページリファレンスオンページコネクタ	文字の付いた小さな円を使用して、同じページ上のターゲットプロセスを接続します。
	ページ変更リファレンスオフページコネクタ	逆さまの家の形を使用して、ターゲットプロセスが別のページに描画されていることを示します。



その他の追加の記号

上記の基本記号に加えて、例は次のとおりです。

形	名前	説明
	データファイルまたはデータベースデータファイルまたはデータベース	データベースは円柱で表されます。
	ファイルドキュメント	ファイルは、底が波状の長方形でマークされています。
		複数のファイルをマークするには、底が波状の複数の長方形を使用します。
	表示を表示	結果を表示するプロセスは、左の三角形の正方形の右の丸い角の形でマークされています。
	手動操作手動操作	直角の半台形を使用して、手動入力、修正、または操作が必要なプロセスにマークを付けます。
	初期化準備または初期化	初期化または準備プロセスは、細長い六角形で表されます。

フローチャートを作成するためのヒント

フローチャートを作成するときは、次のガイドラインに従う必要があります。

• フローチャートを描くときは、標準の記号を使用する必要があります。
• フローチャートに開始点（または開始）と終了点（または終了）があることを確認してください。
• プロセスラインのクロスオーバーを避ける
• フローチャートの通常の方向は、上から下または左から右です。
• 終端記号、つまりSTART / BEGINまたはSTOP / ENDには、1つのフローラインのみが必要です。
• フローチャートは、きちんとしていて、きれいで、理解しやすいものでなければなりません。あいまいさがあってはなりません。
• プロセスシンボルから出てくるプロセスラインは1つだけです。
• 決定シンボルに入るプロセスラインは1つだけですが、2つまたは3つのプロセスラインがあり、可能な回答ごとに1つあり、決定シンボルが残ります。
• フローチャートが長く複雑な場合は、コネクタシンボルを使用して、プロセスラインの数を減らす必要があります。
• 手順をより明確に説明するには、注釈記号を使用します。

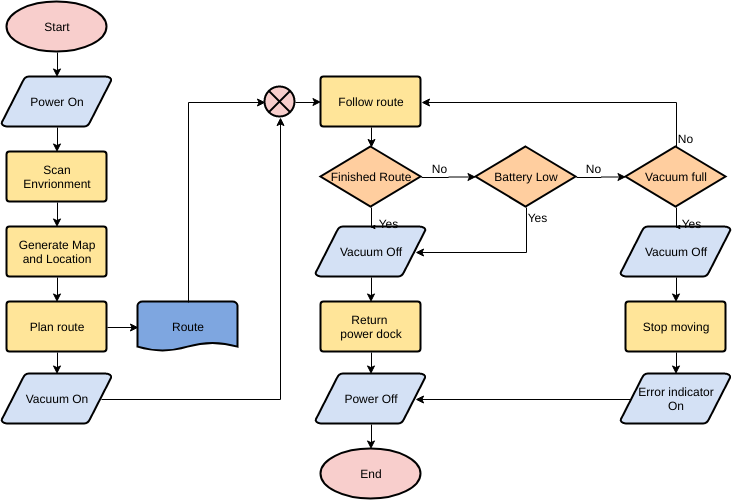

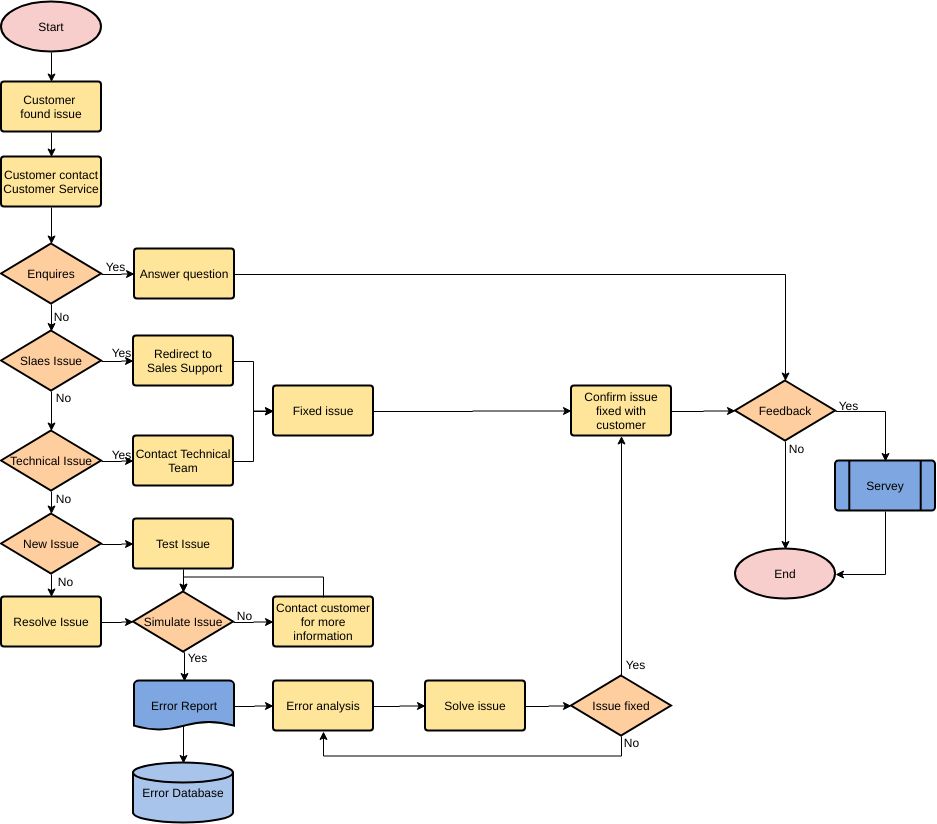

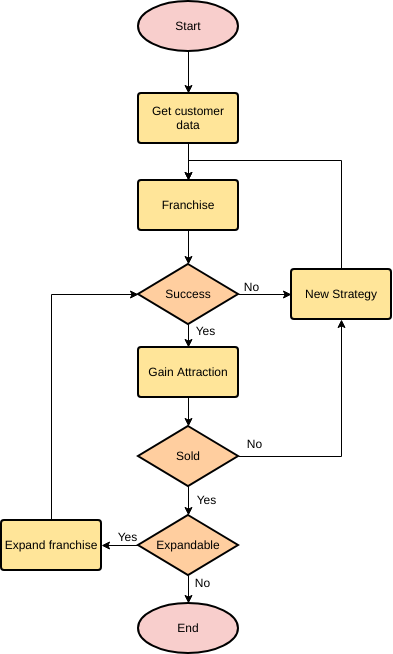

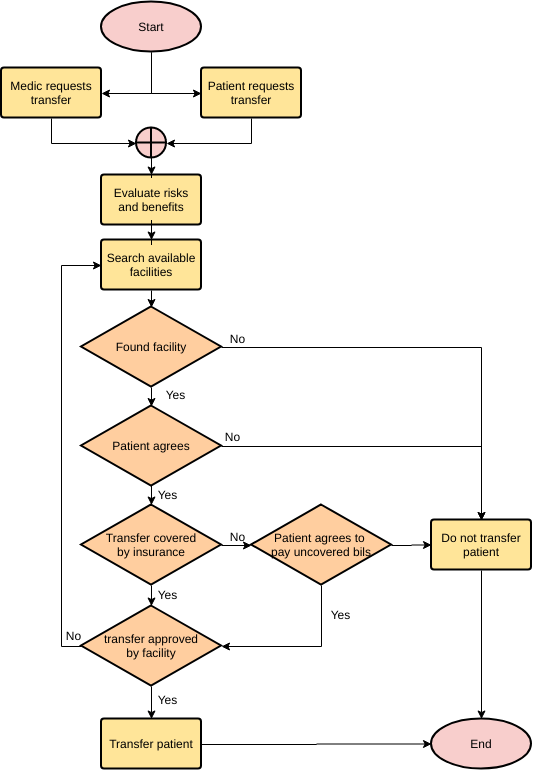

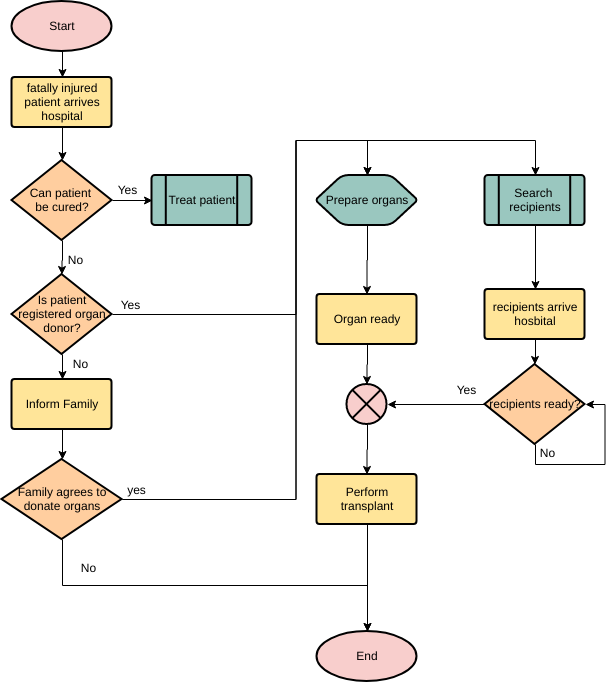

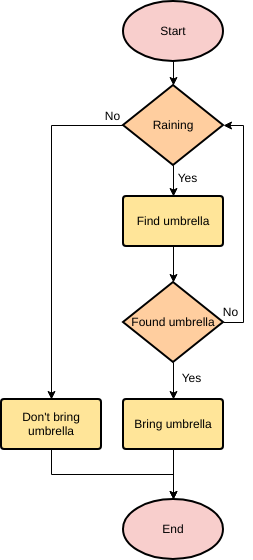

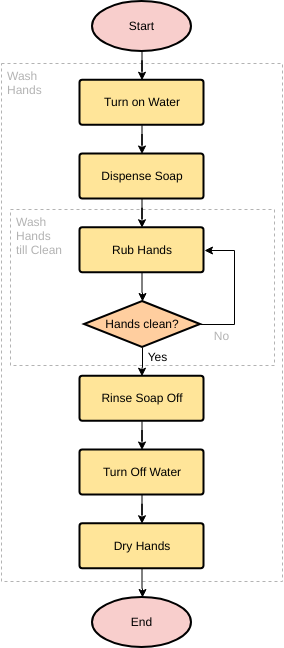

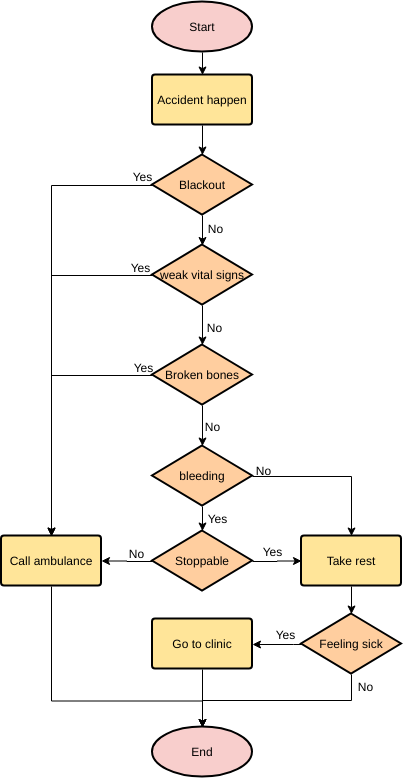

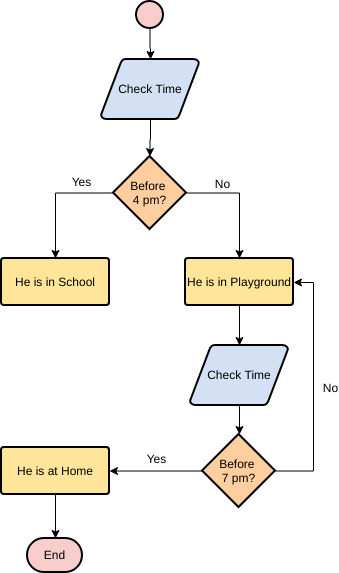

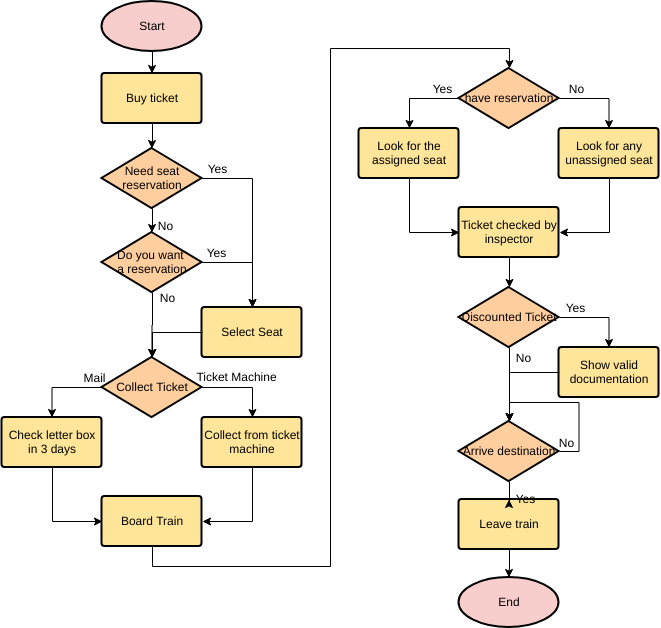

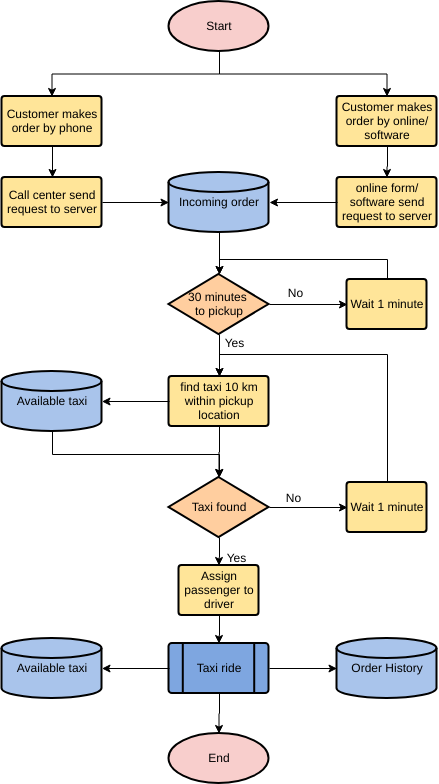

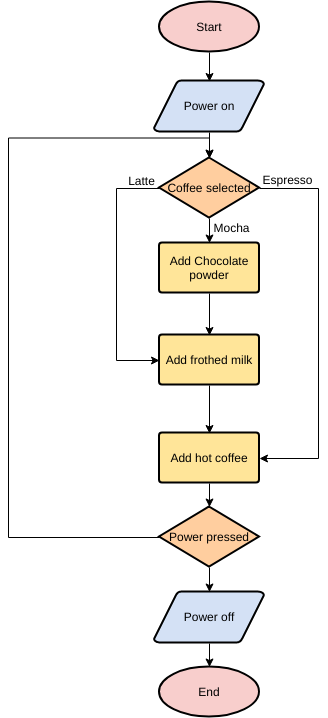

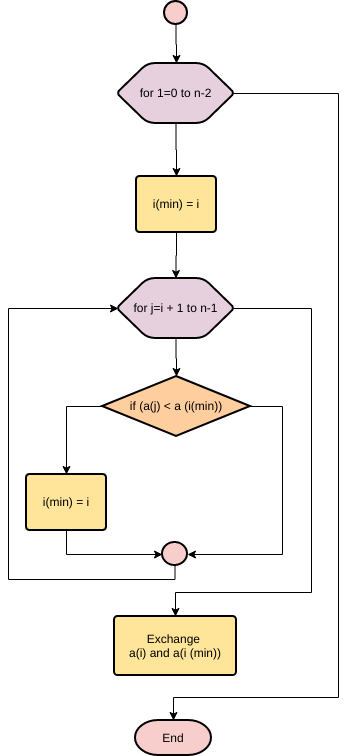

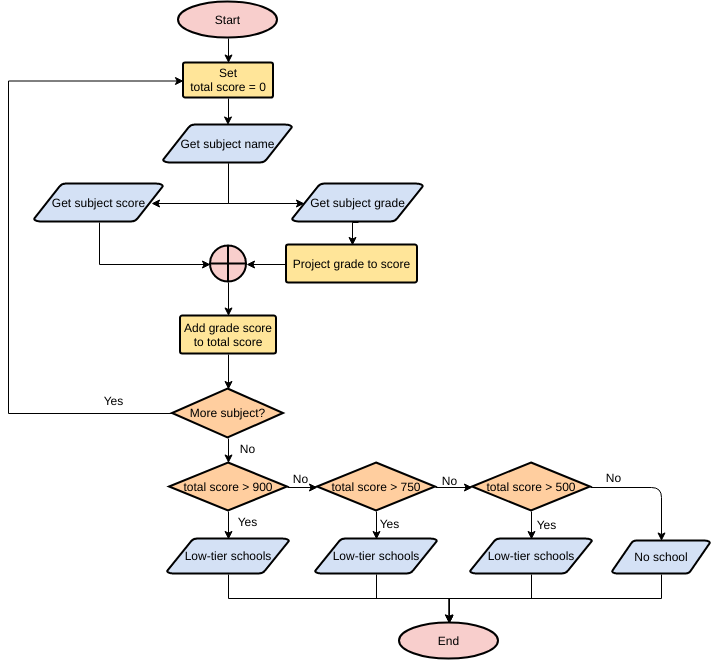

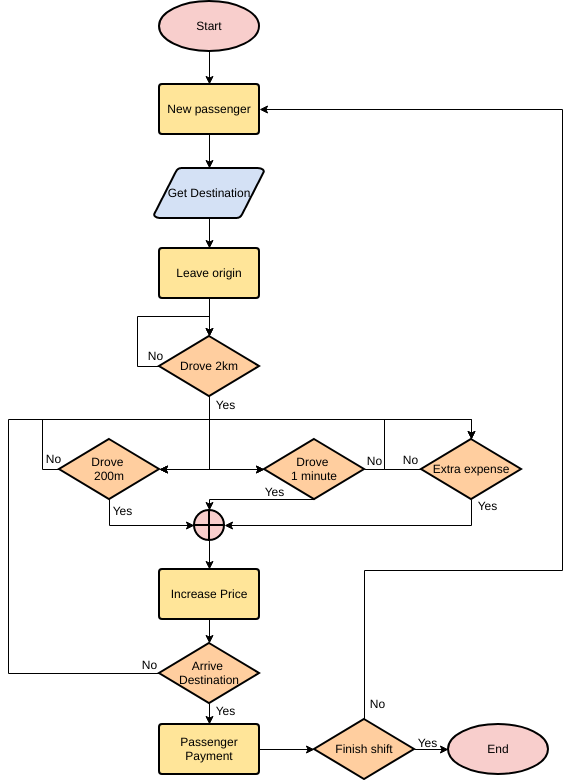

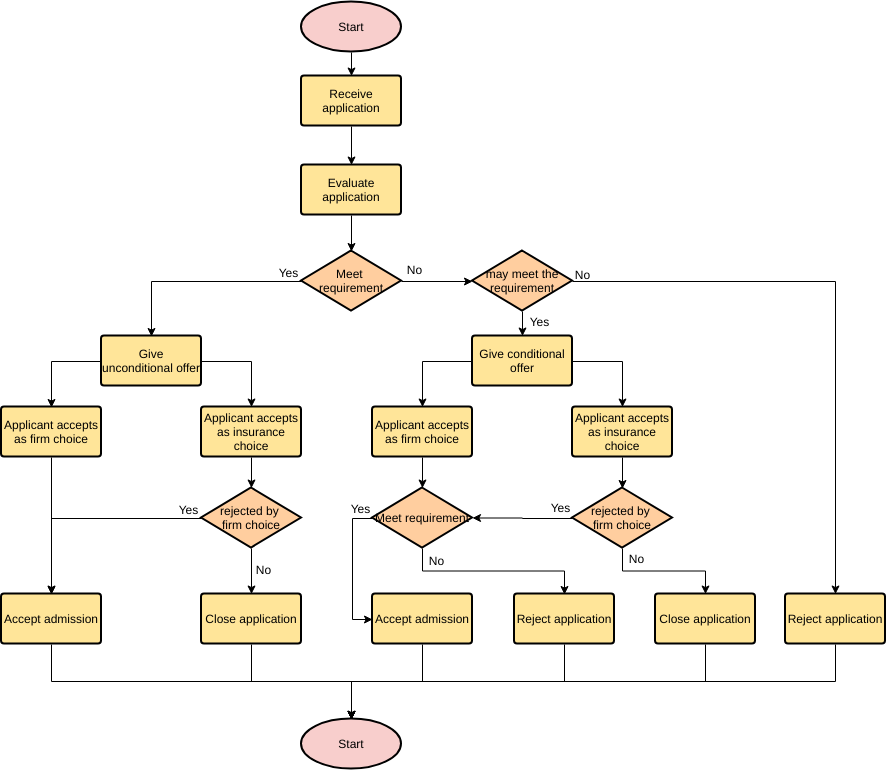

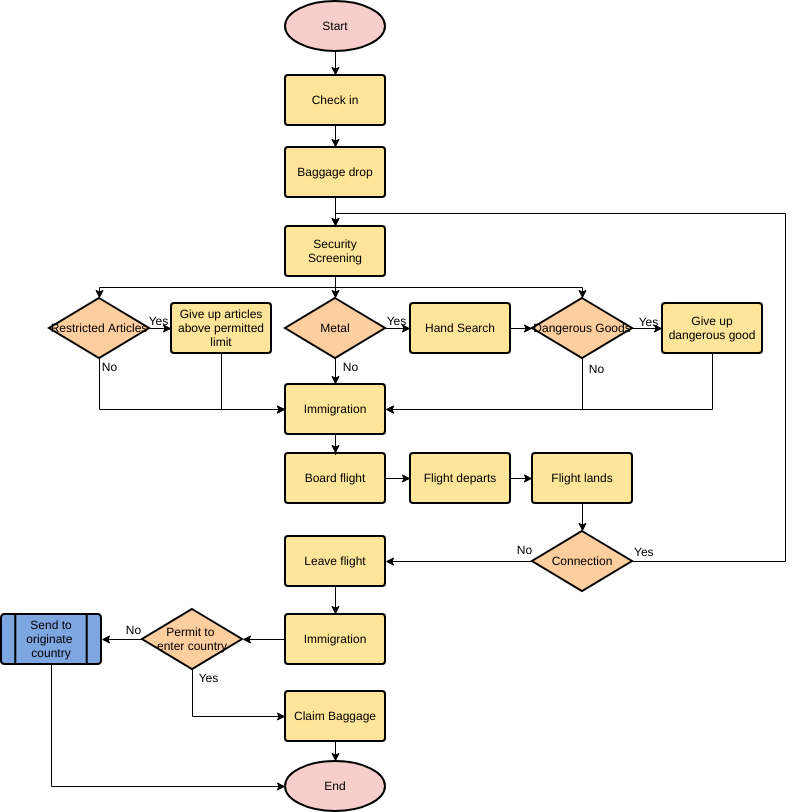

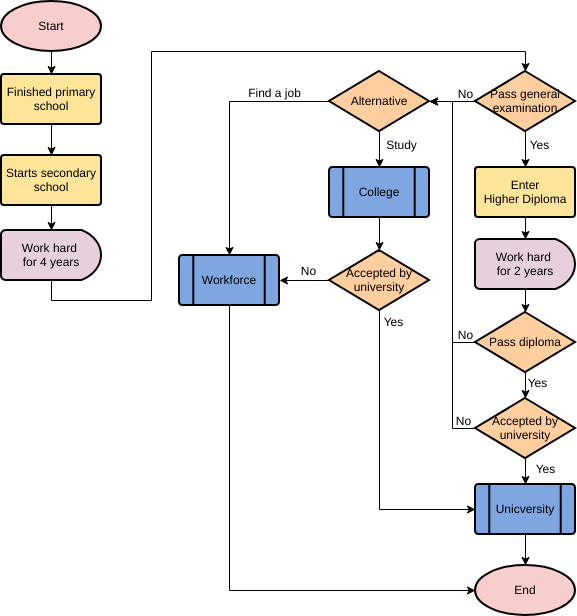

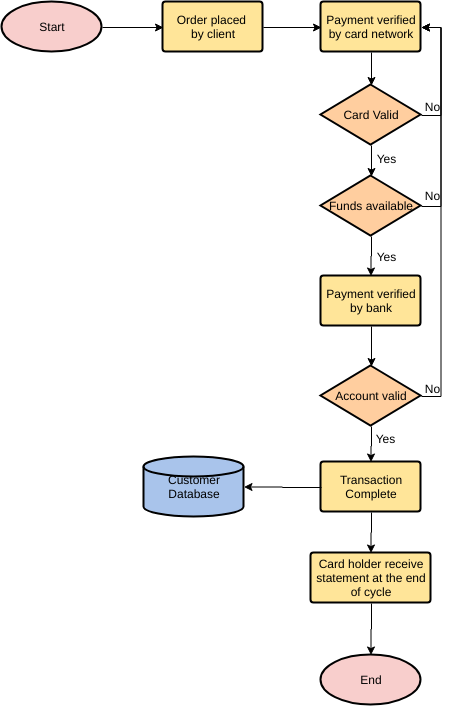

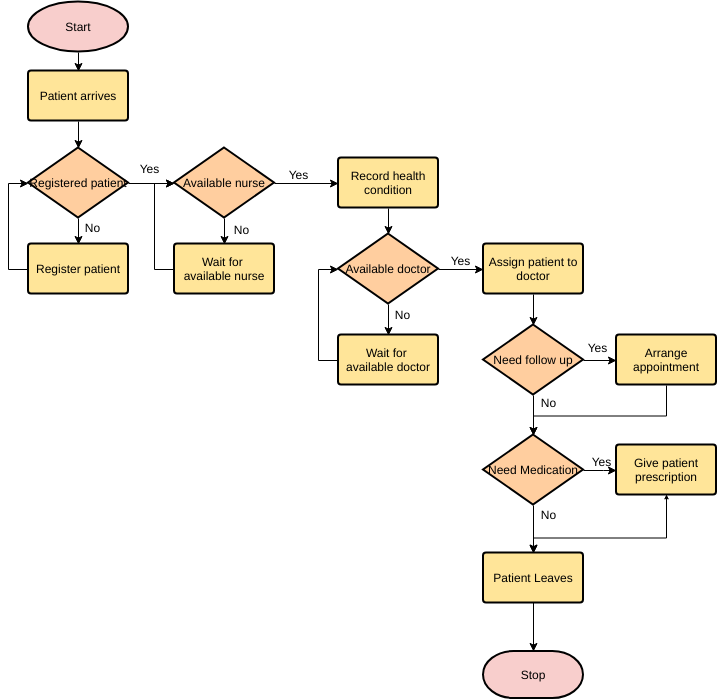

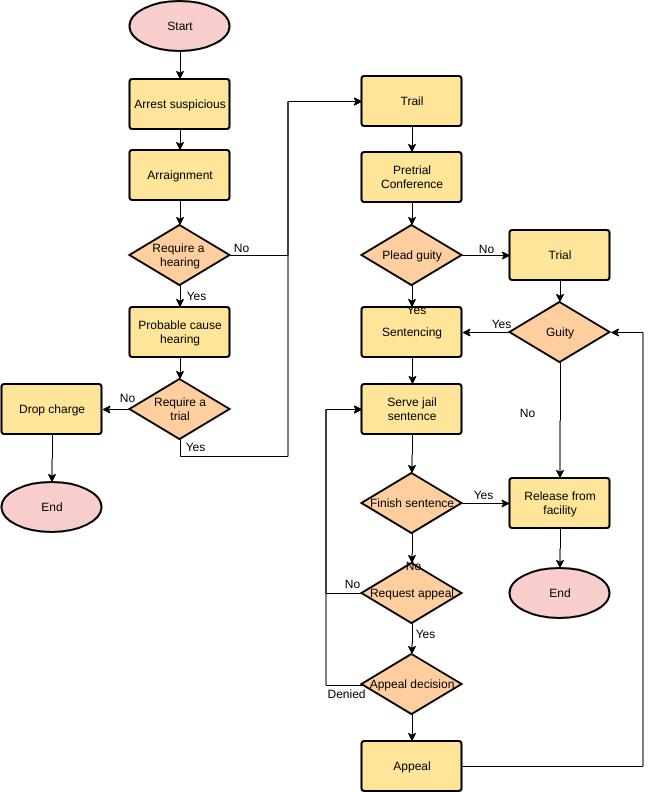

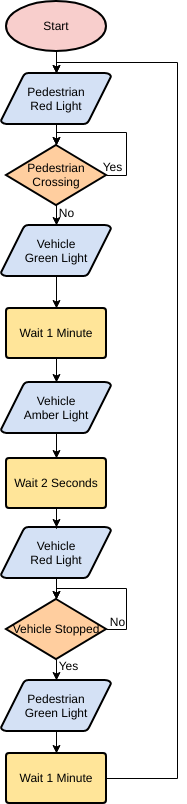

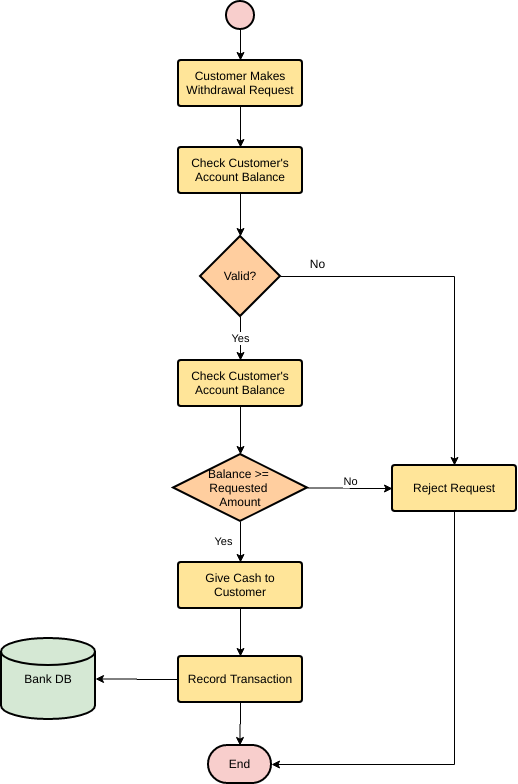

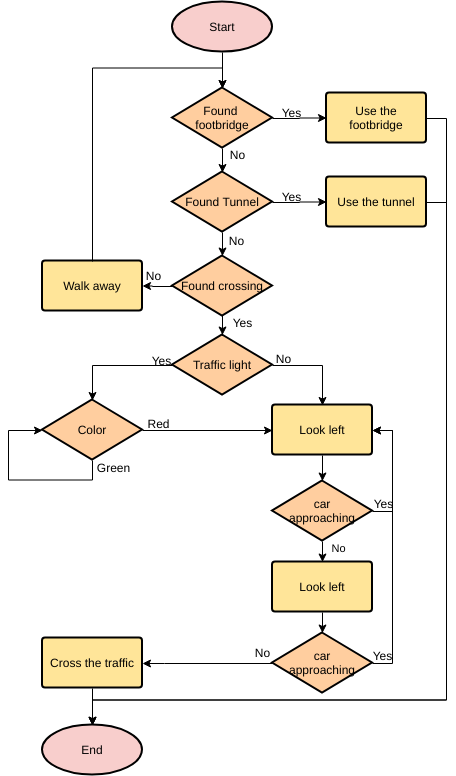

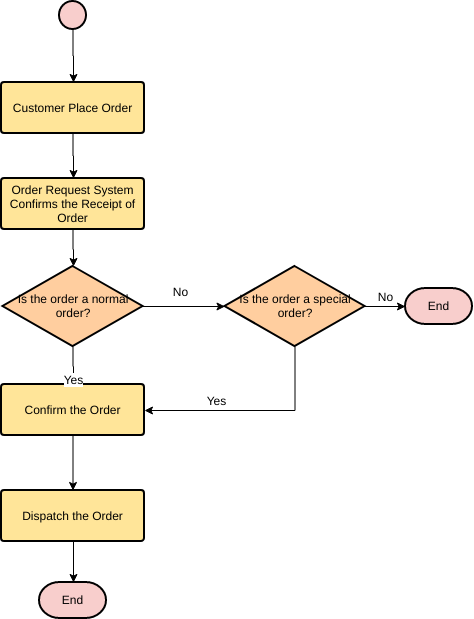

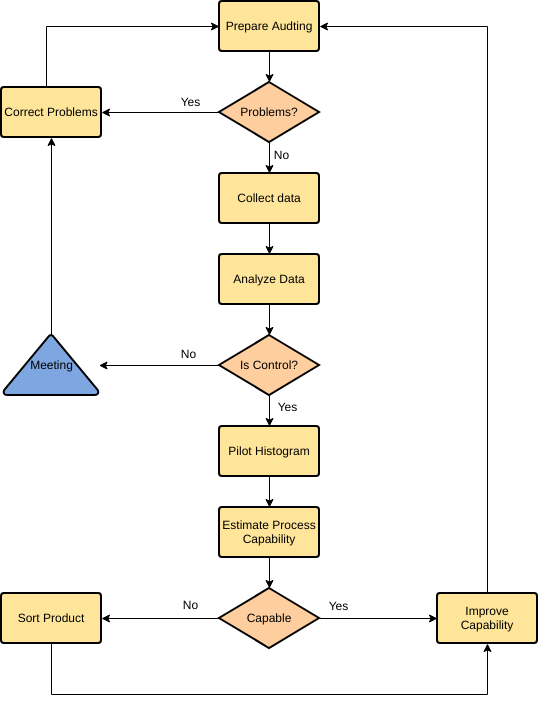

例によるフローチャートの学習
