संलग्न चित्र के आधार पर UML प्रोफ़ाइल के लिए व्यापक गाइड

प्रस्तावना

एक UML (यूनिफाइड मॉडलिंग भाषा) प्रोफ़ाइल UML को विस्तारित करके डोमेन-विशिष्ट विस्तार बनाने के लिए एक तंत्र है। प्रोफ़ाइल आपको नए स्टिरियोटाइप, टैग किए गए मान और प्रतिबंध परिभाषित करने की अनुमति देती हैं, जिन्हें UML मॉडलों पर लागू किया जा सकता है ताकि उन्हें विशिष्ट डोमेन या प्लेटफ़ॉर्म के लिए अनुकूलित किया जा सके। यह गाइड निम्नलिखित आकृति को संदर्भ के रूप में उपयोग करते हुए UML प्रोफ़ाइल के मुख्य अवधारणाओं, घटकों और व्यावहारिक अनुप्रयोगों को समझाएगी।

मुख्य अवधारणाएँ

1. स्टिरियोटाइप

एक स्टिरियोटाइप मौजूदा तत्वों से नए मॉडल तत्व बनाकर UML के शब्दभंडार को विस्तारित करने का एक तरीका है। स्टिरियोटाइप को गुइलेमेट्स (« ») में बंद नामों द्वारा दर्शाया जाता है और इन्हें कक्षाओं, गुणों, कार्यों और संबंधों जैसे विभिन्न UML तत्वों पर लागू किया जा सकता है।

2. टैग किए गए मान

टैग किए गए मानों का उपयोग मॉडल तत्वों में अतिरिक्त जानकारी जोड़ने के लिए किया जाता है। इन्हें एक स्टिरियोटाइप के हिस्से के रूप में परिभाषित किया जाता है और यह उन गुणों को निर्दिष्ट करने का एक तरीका प्रदान करता है जो मानक UML का हिस्सा नहीं हैं।

3. प्रतिबंध

प्रतिबंध वे शर्तें या नियम हैं जिन्हें मॉडल को संतुष्ट करना होता है। इन्हें वक्र कोष्ठकों में बंद पाठ के रूप में दर्शाया जाता है{}और इन्हें मॉडल में विशिष्ट नियमों या व्यवहारों को लागू करने के लिए उपयोग किया जा सकता है।

4. सामान्यीकरण

सामान्यीकरण एक संबंध है जो दर्शाता है कि एक मॉडल तत्व (बच्चा) दूसरे मॉडल तत्व (माता-पिता) पर आधारित है और उसके गुणों को विरासत में प्राप्त करता है। इसे एक ठोस रेखा के रूप में दर्शाया जाता है जिसमें एक खाली तीर का सिरा बच्चे से माता-पिता की ओर इशारा करता है।

5. संयोजन

संयोजन एक मजबूत रूप का समूह है जो एक समग्र-भाग संबंध को दर्शाता है जहाँ भाग समग्र के बिना स्वतंत्र रूप से अस्तित्व में नहीं रह सकता। इसे एक ठोस रेखा के रूप में दर्शाया जाता है जिसके समग्र सिरे पर एक भरा हुआ हीरा होता है।

6. संबंध

एक संबंध दो कक्षाओं के बीच का एक संबंध है जो एक कक्षा को दूसरी कक्षा से जोड़ने की अनुमति देता है। इसे दो कक्षाओं को जोड़ने वाली एक ठोस रेखा के रूप में दर्शाया जाता है।

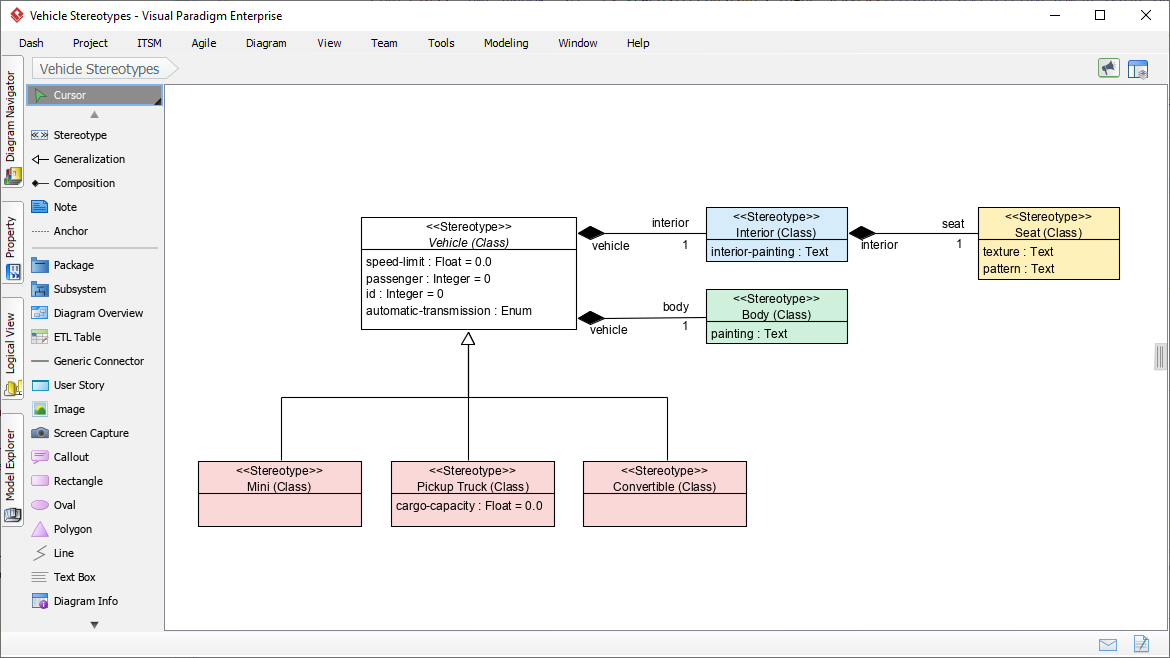

संलग्न आरेख में घटक

1. स्टिरियोटाइप

• वाहन (कक्षा): एक वाहन को दर्शाने वाला एक स्टिरियोटाइप जिसमें ‘speed-limit’ जैसे गुण होते हैंगति-सीमा, यात्री, id, और ऑटोमैटिक ट्रांसमिशन.
• इंटीरियर (वर्ग): एक वाहन के आंतरिक हिस्से का प्रतिनिधित्व करने वाला एक स्टीरियोटाइप जिसमें एक विशेषता पेंटिंग.
• सीट (वर्ग): एक सीट का प्रतिनिधित्व करने वाला एक स्टीरियोटाइप जिसमें विशेषताएं टेक्सचर और पैटर्न.
• बॉडी (वर्ग): एक वाहन के शरीर का प्रतिनिधित्व करने वाला एक स्टीरियोटाइप जिसमें एक विशेषता पेंटिंग.
• मिनी (वर्ग): एक मिनी वाहन का प्रतिनिधित्व करने वाला एक स्टीरियोटाइप।
• पिकअप ट्रक (वर्ग): एक पिकअप ट्रक का प्रतिनिधित्व करने वाला एक स्टीरियोटाइप जिसमें एक विशेषता माल क्षमता.
• कन्वर्टिबल (वर्ग): एक कन्वर्टिबल वाहन का प्रतिनिधित्व करने वाला एक स्टीरियोटाइप।

2. गुण

• वाहन (वर्ग):
  • गति-सीमा: फ्लोट = 0.0
  • यात्री: पूर्णांक = 0
  • आयडी: पूर्णांक = 0
  • स्वचालित ट्रांसमिशन: एन्यूम
• आंतरिक (वर्ग):
  • पेंटिंग: टेक्स्ट
• सीट (वर्ग):
  • बनावट: टेक्स्ट
  • पैटर्न: टेक्स्ट
• शरीर (वर्ग):
  • पेंटिंग: टेक्स्ट
• पिकअप ट्रक (वर्ग):
  • माल-क्षमता: फ्लोट = 0.0

3. संबंध

• संरचना:
  • यह वाहन वर्ग एक आंतरिक वर्ग और एक कार्य वर्ग से बना होता है।
  • यह आंतरिक वर्ग एक सीट वर्ग से बना होता है।
• सामान्यीकरण:
  • यह मिनी, पिकअप ट्रक, और कन्वर्टिबल वर्ग, वाहन वर्ग के विशेष प्रकार हैं।

4. सीमाएँ

• आरेख में कोई स्पष्ट सीमाएँ नहीं दिखाई गई हैं, लेकिन मॉडल में विशिष्ट नियमों या व्यवहारों को लागू करने के लिए सीमाएँ जोड़ी जा सकती हैं।

UML प्रोफ़ाइल बनाने के चरण

1. स्टीरियोटाइपों की पहचान करें: अपने डोमेन में उन प्रमुख स्टीरियोटाइपों को निर्धारित करें जिन्हें आप मॉडल करना चाहते हैं।
2. टैग किए गए मानों को परिभाषित करें: उन अतिरिक्त जानकारी को निर्दिष्ट करें जिन्हें मॉडल तत्वों में जोड़ा जाना आवश्यक है।
3. नियमों को जोड़ें: उन शर्तों या नियमों को परिभाषित करें जिन्हें मॉडल को संतुष्ट करना होगा।
4. संबंध स्थापित करें: स्टीरियोटाइपों के बीच संबंधों को दर्शाने के लिए रेखाएं खींचें, जैसे कि सामान्यीकरण, संरचना और संबंध।
5. स्टीरियोटाइप लागू करें: मानक UML शब्दावली को विस्तारित करने के लिए अपने UML मॉडलों में परिभाषित स्टीरियोटाइपों का उपयोग करें।

व्यावहारिक अनुप्रयोग

UML प्रोफ़ाइल निम्नलिखित परिदृश्यों में विशेष रूप से उपयोगी हैं:

• डोमेन-विशिष्ट मॉडलिंग: विशिष्ट डोमेन या प्लेटफॉर्म के लिए UML मॉडलों को अनुकूलित करने के लिए डोमेन-विशिष्ट विस्तार बनाना।
• कस्टम गुण: डोमेन-विशिष्ट जानकारी को कैप्चर करने के लिए मॉडल तत्वों में कस्टम गुण जोड़ना।
• नियमों को लागू करना: मॉडल में विशिष्ट नियमों या व्यवहारों को लागू करने के लिए नियमों का उपयोग करना।
• पुन: उपयोगिता: विभिन्न मॉडलों पर लागू किए जा सकने वाले स्टीरियोटाइपों को परिभाषित करके पुन: उपयोगिता को बढ़ावा देना।

निष्कर्ष

एक UML प्रोफ़ाइल UML को विस्तारित करके डोमेन-विशिष्ट विस्तार बनाने के लिए एक तंत्र प्रदान करती है। यह आपको नए स्टीरियोटाइप, टैग किए गए मान और नियमों को परिभाषित करने की अनुमति देता है जिन्हें विशिष्ट डोमेन या प्लेटफॉर्म के लिए UML मॉडलों को अनुकूलित करने के लिए लागू किया जा सकता है। इस गाइड में बताए गए चरणों का पालन करके, आप अपने डोमेन-विशिष्ट मॉडलिंग प्रयासों का समर्थन करने के लिए प्रभावी UML प्रोफ़ाइल बना सकते हैं।

संदर्भ

1. UML में प्रोफ़ाइल डायग्राम क्या है?
   • यह गाइड UML प्रोफ़ाइल डायग्राम का एक व्यापक अवलोकन प्रदान करती है, उनके उद्देश्य और प्रमुख तत्वों को समझाती है। इसमें Visual Paradigm का उपयोग करके प्रोफ़ाइल डायग्राम बनाने के लिए व्यावहारिक उदाहरण और सुझाव शामिल हैं।31.
2. UML में प्रोफ़ाइल डायग्राम को समझना: एक व्यापक गाइड – Visual Paradigm गाइड्स
   • यह लेख UML प्रोफ़ाइल डायग्राम के प्रमुख अवधारणाओं पर चर्चा करता है, जिसमें विशिष्ट मॉडलिंग आवश्यकताओं को पूरा करने के लिए UML को विस्तारित करने में उनकी उपयोगिता शामिल है। यह प्रोफ़ाइल डायग्राम के तत्वों और उन्हें प्रभावी ढंग से कैसे उपयोग किया जाए, इसके बारे में अंतर्दृष्टि प्रदान करता है।32.
3. प्रोफ़ाइल डायग्राम का उपयोग करके स्टिरियोटाइप्स को कैसे प्रबंधित करें?
   • UML में स्टिरियोटाइप्स को प्रबंधित करने के लिए प्रोफ़ाइल डायग्राम का उपयोग करने पर एक ट्यूटोरियल। यह Visual Paradigm का उपयोग करके स्टिरियोटाइप्स बनाने और लागू करने के मूल बातों को कवर करता है।33.
4. UML प्रोफ़ाइल – सामान्य प्रश्न/चर्चा – Visual Paradigm पर चर्चा करें
   • UML प्रोफ़ाइल पर एक फ़ोरम चर्चा, जिसमें मॉडलिंग में उनके उपयोग और अनुप्रयोग पर सामान्य प्रश्न और चर्चा शामिल हैं।34.
5. UML व्यावहारिक गाइड – UML मॉडलिंग के बारे में आपको जानने की आवश्यकता है
   • यह व्यावहारिक गाइड UML मॉडलिंग के विभिन्न पहलुओं को कवर करती है, जिसमें प्रोफ़ाइल डायग्राम का उपयोग भी शामिल है। यह बताती है कि ये डायग्राम वास्तविक दुनिया के अनुप्रयोगों में कैसे उपयोग किए जाते हैं और उन्हें बनाने के लिए व्यावहारिक सुझाव प्रदान करती है।35.
6. यूनिफाइड मॉडलिंग लैंग्वेज (UML) क्या है?
   • यह गाइड UML और इसके विभिन्न डायग्रामों, जिसमें प्रोफ़ाइल डायग्राम भी शामिल हैं, का परिचय देती है। यह समझाती है कि इन डायग्रामों का उपयोग विशिष्ट डोमेन या प्लेटफ़ॉर्म के लिए UML को विस्तारित करने के लिए कैसे किया जाता है।36.
7. UML प्रोफ़ाइल प्रबंधन – Visual Paradigm
   • Visual Paradigm का उपयोग करके UML प्रोफ़ाइल को प्रबंधित करने पर एक ट्यूटोरियल। यह विशिष्ट मॉडलिंग आवश्यकताओं के लिए UML को विस्तारित करने के लिए प्रोफ़ाइल बनाने और लागू करने के मूल बातों को कवर करता है।37.
8. ArchiMate मॉडलिंग लैंग्वेज के लिए UML प्रोफ़ाइल – UML – Visual Paradigm पर चर्चा करें
   • ArchiMate मॉडलिंग लैंग्वेज के लिए UML प्रोफ़ाइल पर एक फ़ोरम चर्चा, जिसमें एंटरप्राइज आर्किटेक्चर मॉडलिंग में इसके उपयोग और अनुप्रयोग शामिल हैं।38.
9. अध्याय 4. प्रोफ़ाइल और स्टिरियोटाइप – Visual Paradigm कम्युनिटी सर्कल
   • यह संसाधन UML प्रोफ़ाइल और स्टिरियोटाइप्स का एक अवलोकन प्रदान करता है, उनके उद्देश्य और विशिष्ट डोमेन या प्लेटफ़ॉर्म के लिए UML को विस्तारित करने के लिए उनका उपयोग कैसे किया जाता है, यह समझाता है।39.
10. 2. स्टिरियोटाइप – Visual Paradigm कम्युनिटी सर्कल
    • यह लेख UML में स्टीरियोटाइप के अवधारणा पर चर्चा करता है, जिसमें विशिष्ट मॉडलिंग आवश्यकताओं के लिए UML को विस्तारित करने में उनकी भूमिका शामिल है। यह बताता है कि UML प्रोफ़ाइल के भीतर स्टीरियोटाइप को कैसे परिभाषित और लागू किया जाता है।40.

ये संदर्भ UML प्रोफ़ाइल और उनके अनुप्रयोगों की व्यापक समझ प्रदान करने चाहिए।
