状態遷移図：ヒーターの例

状態とは、オブジェクトが何らかの条件を満たす、何らかのアクティビティを実行する、または何らかのイベントを待機する、オブジェクトの存続期間中の状態または状況です。オブジェクトは、限られた期間、1つの状態のままになります。

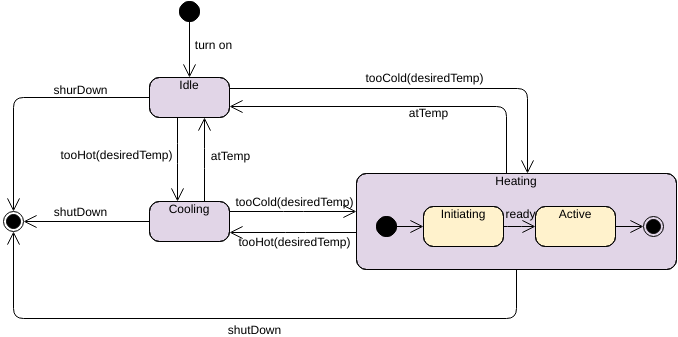

たとえば、家のヒーターは、次の4つの状態のいずれかになります。（1）アイドル状態（家の暖房を開始するコマンドを待機
中）、（2）アクティブ化
中（ガスはオンですが、温度が上がるのを待っています））、（3）アクティブ（ガスとブロワーの両方がオン）、および（4）シャットダウン（ガスはオフですが
ブロワーはオンで、システムから余熱を洗い流します）。

遷移は、2つの状態間の関係であり、最初の状態のオブジェクトが
特定のアクションを実行し、指定されたイベントが発生して指定された
条件が満たされたときに2番目の状態に入るということを示します。このような状態変化で、遷移が発生すると言われます。トランジションが発生するまで
、オブジェクトはソース状態にあると言われます。発砲後、目標状態にあると言われます。

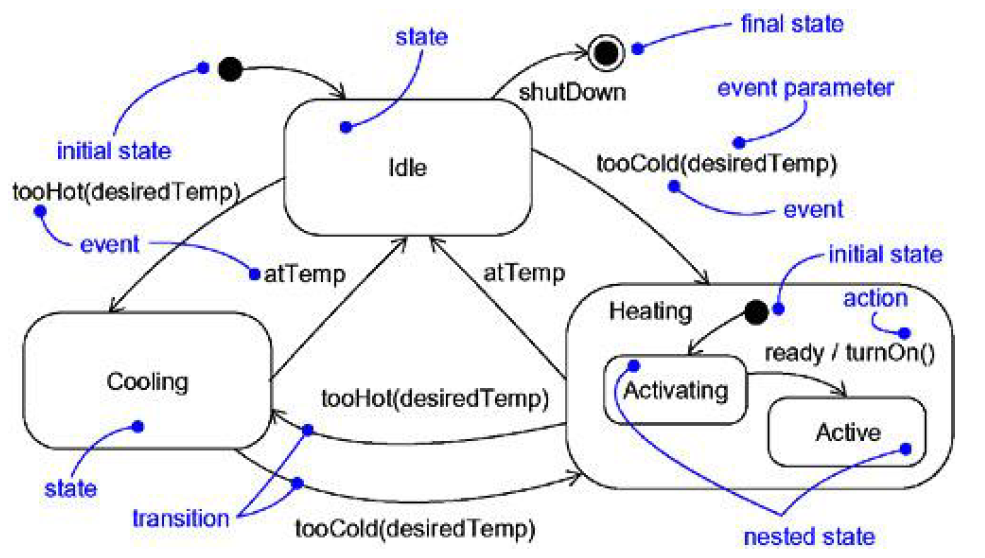

たとえば、 tooCold（パラメーターdesiredTempを使用）などのイベントが発生すると、ヒーターがアイドル状態からアクティブ化状態に移行する場合があります。
