एंटिटी रिलेशनशिप डायग्राम को सीखना: प्रभावी डेटा मॉडल डिजाइन करने का व्यापक गाइड

III. एंटिटी रिलेशनशिप के प्रकार

आरेख एंटिटी-रिलेशनशिप आरेख (एरडी) अलग-अलग प्रकार के होते हैं, जिनमें से प्रत्येक डेटाबेस डिजाइन प्रक्रिया में एक विशिष्ट उद्देश्य के लिए होते हैं। इस खंड में, हम एरडी के तीन मुख्य प्रकारों पर चर्चा करेंगे।

अवधारणात्मक एरडी

एरडी का पहला प्रकार अवधारणात्मक एरडी है। इस प्रकार के आरेख का उपयोग डेटाबेस की संरचना को उच्च स्तर पर मॉडल करने के लिए किया जाता है, बिना डेटाबेस के कार्यान्वयन के विवरण के शामिल किए बिना। अवधारणात्मक एरडी का ध्यान एंटिटी और उनके संबंधों पर होता है, उन एंटिटी के गुणों के बजाय। यह प्रकार का एरडी उन स्टेकहोल्डर्स के साथ डेटाबेस के समग्र डिजाइन को संचारित करने के लिए उपयोगी है जो तकनीकी विवरणों से परिचित नहीं हैं।

अवधारणात्मक डेटा मॉडल उदाहरण

तार्किक एरडी

एरडी का दूसरा प्रकार तार्किक एरडी है। इस प्रकार के आरेख में अवधारणात्मक एरडी की तुलना में अधिक विवरण होता है, लेकिन फिर भी कार्यान्वयन विवरण शामिल नहीं होते हैं। तार्किक एरडी का ध्यान एंटिटी और उनके गुणों, साथ ही एंटिटी के बीच संबंधों पर होता है। तार्किक एरडी का उपयोग डेटाबेस की संरचना को कार्यान्वयन चरण के करीब एक स्तर पर मॉडल करने के लिए किया जाता है, लेकिन फिर भी पर्याप्त रूप से सामान्य रूप से रहता है ताकि किसी विशिष्ट डेटाबेस प्रबंधन प्रणाली से स्वतंत्र रह सके।

तार्किक डेटा मॉडल उदाहरण

भौतिक एरडी

एरडी का तीसरा प्रकार भौतिक एरडी है। इस प्रकार के आरेख का उपयोग डेटाबेस को कार्यान्वयन विवरण शामिल करते हुए मॉडल करने के लिए किया जाता है। भौतिक एरडी में उपयोग किए जा रहे डेटाबेस प्रबंधन प्रणाली के बारे में जानकारी शामिल होती है, जैसे गुणों के डेटा प्रकार और एंटिटी के बीच संबंधों पर लागू सीमाएं। भौतिक एरडी का उपयोग डेटाबेस के वास्तविक कार्यान्वयन को दिशा देने के लिए किया जाता है, और डेटाबेस के भौतिक स्कीमा से निकटता से जुड़ा होता है।

ERD के उचित प्रकार का चयन डेटाबेस डिजाइन प्रक्रिया की सफलता के लिए महत्वपूर्ण है। डिजाइन प्रक्रिया के चरण के आधार पर, अलग-अलग प्रकार के ERD अन्य की तुलना में अधिक उपयुक्त हो सकते हैं।

भौतिक डेटा मॉडल उदाहरण

यदि आप डेटाबेस डिजाइन के साथ शुरुआत कर रहे हैं, तो एक संकल्पनात्मक ERD सबसे अच्छी शुरुआत है। इस प्रकार के आरेख आपको डेटाबेस और उसके संबंधों के उच्च स्तर के दृश्य को समझने में मदद करेगा, बिना वास्तविकार्थिक विवरणों में फंसे रहने के बिना। जैसे-जैसे आप डिजाइन प्रक्रिया में आगे बढ़ते हैं, एक तार्किक ERD एकता और उनके गुणों के विवरण को स्पष्ट करने और उनके बीच संबंधों को बेहतर बनाने में उपयोगी हो सकता है।

जब आप डेटाबेस की तार्किक संरचना को अच्छी तरह समझ लें, तो भौतिक ERD का उपयोग डेटाबेस के वास्तविक कार्यान्वयन के निर्देशन के लिए किया जा सकता है। इस प्रकार के आरेख में वास्तविक कार्यान्वयन के लिए महत्वपूर्ण विवरण शामिल होते हैं, जो सुनिश्चित करते हैं कि डेटाबेस सही तरीके से निर्मित हो और उद्देश्य के अनुसार कार्य करे।

अंततः, आपके द्वारा चुने गए ERD के प्रकार का चयन आपके डेटाबेस डिजाइन प्रक्रिया के चरण पर और आपके प्रोजेक्ट की विशिष्ट आवश्यकताओं पर निर्भर करेगा। अलग-अलग प्रकार के ERD को समझकर आप अपनी विशिष्ट आवश्यकताओं के लिए उपयुक्त प्रकार का चयन करने और प्रभावी और कुशल डेटा मॉडल बनाने के लिए बेहतर तैयारी कर सकते हैं।

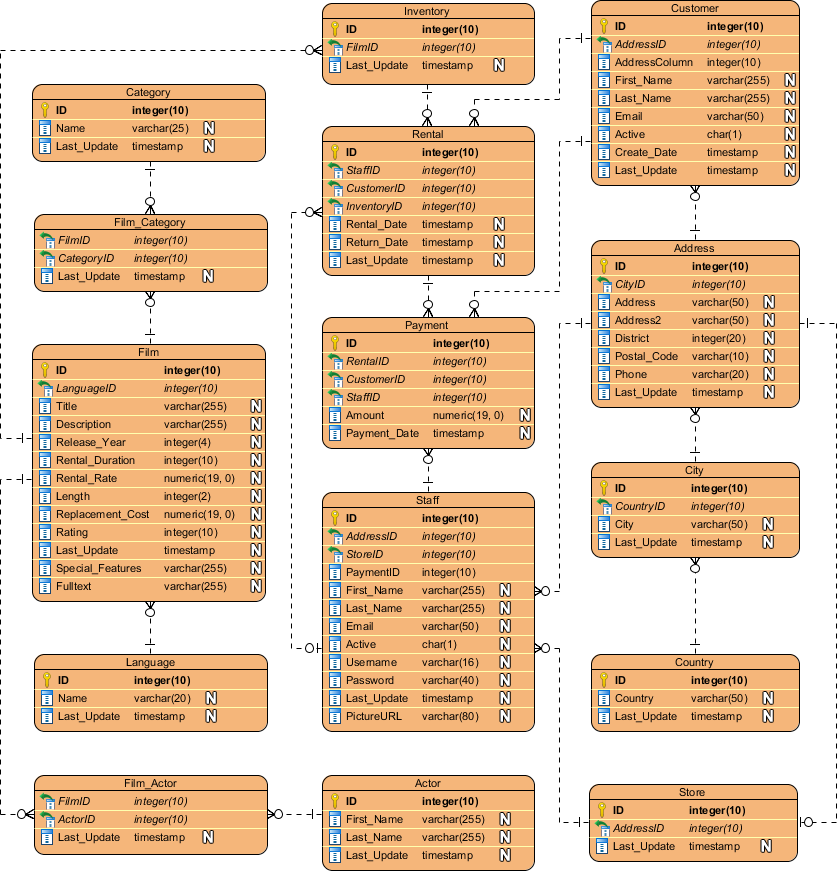

ERD उदाहरण – फिल्म किराए की प्रणाली

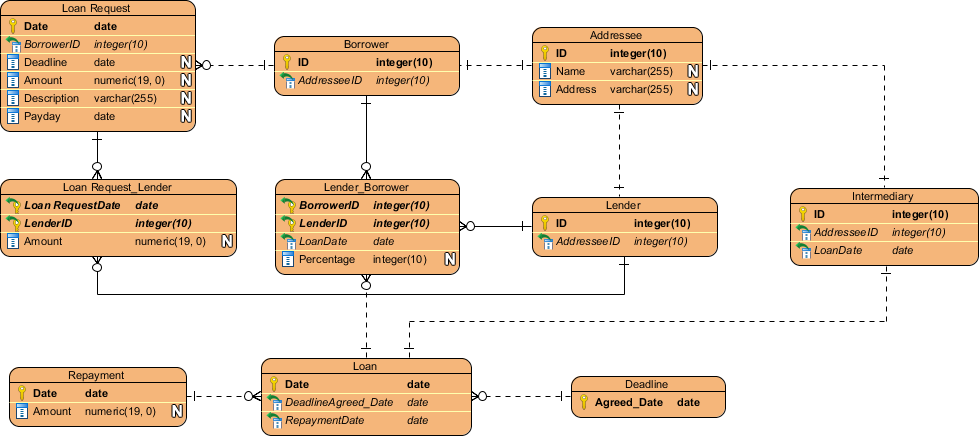

ERD उदाहरण – ऋण प्रणाली

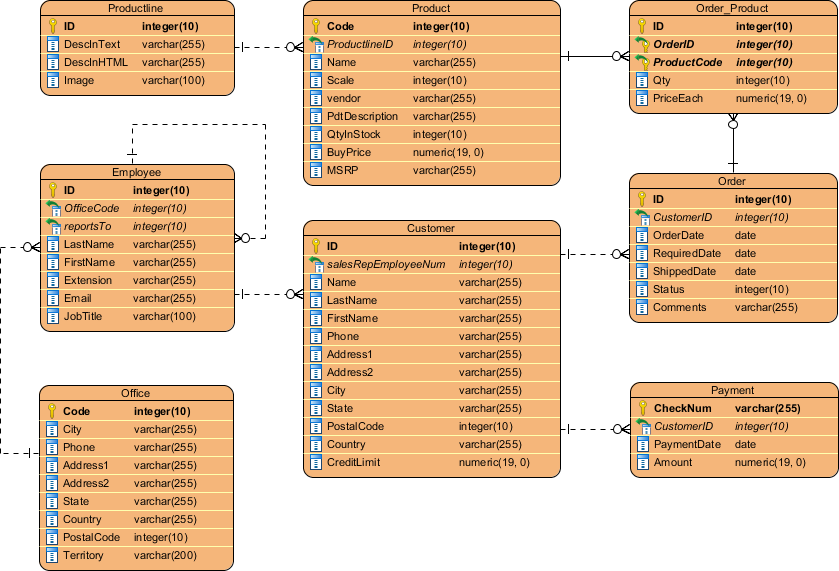

ERD उदाहरण – ऑनलाइन दुकान

चौथा। एक एंटिटी रिलेशनशिप आरेख बनाने के चरण

एक एंटिटी रिलेशनशिप आरेख (ERD) बनाना डेटाबेस डिजाइन के लिए एक महत्वपूर्ण चरण है। एक ERD एंटिटी के बीच संबंधों और उन एंटिटी के गुणों के दृश्य रूप से प्रतिनिधित्व करने में मदद करता है, और डेटाबेस डिजाइन के लिए एक नक्शा के रूप में कार्य कर सकता है। एक एंटिटी रिलेशनशिप आरेख बनाने के निम्नलिखित चरण हैं:

1. एंटिटी की पहचान करें – ERD बनाने का पहला चरण डेटाबेस में एंटिटी की पहचान करना है। एंटिटी सिस्टम में वस्तुओं या अवधारणाओं को कहा जाता है जिन्हें डेटाबेस में संग्रहीत करने की आवश्यकता होती है। उदाहरण के लिए, एक विश्वविद्यालय प्रणाली में, एंटिटी में छात्र, पाठ्यक्रम और अध्यापक शामिल हो सकते हैं।
2. गुणों को परिभाषित करें – जब एंटिटी की पहचान कर ली जाती है, तो अगला चरण प्रत्येक एंटिटी के गुणों को परिभाषित करना है। गुण एंटिटी के लक्षण होते हैं जिन्हें डेटाबेस में संग्रहीत करने की आवश्यकता होती है। उदाहरण के लिए, छात्र एंटिटी के गुणों में उनका नाम, जन्मतिथि और छात्र संख्या शामिल हो सकते हैं।
3. संबंधों को निर्धारित करें – एंटिटी और उनके गुणों को परिभाषित करने के बाद, अगला चरण एंटिटी के बीच संबंधों को निर्धारित करना है। संबंध बताते हैं कि एंटिटी एक दूसरे से कैसे जुड़ी हैं। उदाहरण के लिए, एक विश्वविद्यालय प्रणाली में, छात्र एंटिटी का एक पाठ्यक्रम एंटिटी के साथ संबंध हो सकता है, जो बताता है कि वे किन पाठ्यक्रमों में नामांकित हैं।
4. कार्डिनैलिटी और मोडैलिटी स्थापित करें – जब संबंधों को निर्धारित कर लिया जाता है, तो उन संबंधों की कार्डिनैलिटी और मोडैलिटी को स्थापित करना महत्वपूर्ण है। कार्डिनैलिटी एक एंटिटी के उत्पादन की संख्या को दूसरी एंटिटी के उत्पादन की संख्या से जोड़ती है। मोडैलिटी बताती है कि संबंध वैकल्पिक है या अनिवार्य है। उदाहरण के लिए, छात्र-पाठ्यक्रम संबंध में, कार्डिनैलिटी एक-से-बहुत हो सकती है, जो दर्शाती है कि एक छात्र बहुत सारे पाठ्यक्रम ले सकता है, और एक पाठ्यक्रम में बहुत सारे छात्र हो सकते हैं। मोडैलिटी को पाठ्यक्रम ओर अनिवार्य बनाया जा सकता है, जो दर्शाता है कि एक पाठ्यक्रम में कम से कम एक छात्र नामांकित होना चाहिए।
5. प्राथमिक कुंजी की पहचान करें – अंत में, प्रत्येक एंटिटी की प्राथमिक कुंजी की पहचान करना महत्वपूर्ण है। प्राथमिक कुंजी प्रत्येक एंटिटी के लिए एक अद्वितीय पहचानकर्ता है जिसका उपयोग उसे अन्य एंटिटी से अलग करने के लिए किया जाता है। उदाहरण के लिए, छात्र एंटिटी में, प्राथमिक कुंजी छात्र संख्या हो सकती है।

इन चरणों को लागू करके आप एक उच्च गुणवत्ता वाले और प्रभावी एंटिटी रिलेशनशिप आरेख का डिजाइन कर सकते हैं, जो आपके डेटाबेस में एंटिटी के बीच संबंधों का सटीक प्रतिनिधित्व करता है।

पांचवां। एंटिटी रिलेशनशिप आरेख बनाने के लिए सर्वोत्तम अभ्यास

एंटिटी रिलेशनशिप आरेख (ERD) बनाना एक जटिल प्रक्रिया हो सकती है, लेकिन सर्वोत्तम अभ्यास का पालन करने से यह सुनिश्चित करने में मदद मिलती है कि आरेख प्रभावी, सटीक और समझने में आसान हो। निम्नलिखित कुछ सर्वोत्तम अभ्यास हैं जिन्हें ERD बनाते समय ध्यान में रखना चाहिए:

1. स्पष्ट और संक्षिप्त लेबल का उपयोग करें – लेबल ERD का एक महत्वपूर्ण हिस्सा है, और स्पष्ट और संक्षिप्त लेबल का उपयोग करना महत्वपूर्ण है ताकि आरेख को समझना आसान हो। उपयोगकर्ता के लिए भ्रमित करने वाले तकनीकी शब्दावली या अत्यधिक जटिल शब्दावली का उपयोग न करें जो उसके लिए अपरिचित प्रणाली के लिए भ्रमित कर सकते हैं।
2. अत्यधिक भार लगाने से बचें – अत्यधिक जानकारी के साथ ERD को भरने से बचना महत्वपूर्ण है। बजाय इसके, सबसे महत्वपूर्ण एंटिटी और संबंधों पर ध्यान केंद्रित करें, और सूचना को व्यवस्थित करने में समूहन और समूह बनाने का उपयोग करें। इससे आरेख को पढ़ने और समझने में आसानी होगी।
3. स्थिर नोटेशन का उपयोग करें – ERD बनाते समय स्थिर नोटेशन महत्वपूर्ण है, क्योंकि यह सुनिश्चित करता है कि आरेख सटीक और समझने में आसान हो। आरेख के पूरे भाग में एक ही नोटेशन का उपयोग करें, और सुनिश्चित करें कि यह अन्य आरेखों और दस्तावेजों में उपयोग किए गए नोटेशन के साथ संगत हो।
4. सत्यापित और सत्यापित करें – जब एरडी बना लिया गया है, तो यह सुनिश्चित करना महत्वपूर्ण है कि आरडी सही हो और मॉडल किए गए सिस्टम का प्रतिनिधित्व करे। इसमें स्टेकहोल्डर्स के साथ डायग्राम की समीक्षा करना, अन्य दस्तावेजों के साथ इसकी जांच करना और यह सुनिश्चित करना कि यह अपेक्षित तरीके से काम करता है, शामिल हो सकता है।

इन सर्वोत्तम प्रथाओं का पालन करके, आप एक उच्च गुणवत्ता वाले और सटीक एंटिटी रिलेशनशिप डायग्राम का विकास कर सकते हैं जो अपने सिस्टम में एंटिटी के बीच संबंधों का सही ढंग से प्रतिनिधित्व करता है। इससे न केवल डायग्राम की स्पष्टता और समझ में सुधार होगा बल्कि इसकी सटीकता और विश्वसनीयता भी सुनिश्चित होगी। समग्र रूप से, इन दिशानिर्देशों का पालन करने से आपको एक प्रभावी और कुशल डेटाबेस डिजाइन बनाने में सहायता मिलेगी जो आपके स्टेकहोल्डर्स की आवश्यकताओं को पूरा करता है।
