फॉल्ट ट्री विश्लेषण (FTA) — मूल कारण विश्लेषण के लिए गुप्त हथियार

फॉल्ट ट्री विश्लेषण सिस्टम विश्वसनीयता विश्लेषण में सबसे अधिक उपयोग किए जाने वाले तरीकों में से एक है। यह एक प्रक्रिया है जिसमें विभिन्न कारकों का विश्लेषण करके सिस्टम विफलता के कारण बन सकते हैं, जिसमें हार्डवेयर, सॉफ्टवेयर, वातावरण, मानव कारक आदि शामिल हैं। फॉल्ट ट्री बनाकर हम संभावित मोड के संयोजनों और सिस्टम विफलता के कारण की संभावना का निर्धारण कर सकते हैं। सिस्टम की विफलता की संभावना की गणना की जाती है और संबंधित उपाय किए जाते हैं।

FTA सिस्टम विश्वसनीयता में सुधार के लिए डिज़ाइन विश्लेषण और मूल्यांकन विधि है। इसका उपयोग अक्सर सिक्स सिग्मा प्रक्रिया में किया जाता है, विशेष रूप से सिक्स सिग्मा व्यावसायिक सुधार प्रक्रिया के विश्लेषण चरण में।

फॉल्ट ट्री विश्लेषण कैसे करें

मान लीजिए कि आपके पास एक डेटाबेस सिस्टम विफलता विश्लेषण वृक्ष है जो डेटाबेस विफलता से शुरू होता है और डेटाबेस और एप्लिकेशन विफलताओं के कारणों का विश्लेषण करता है।

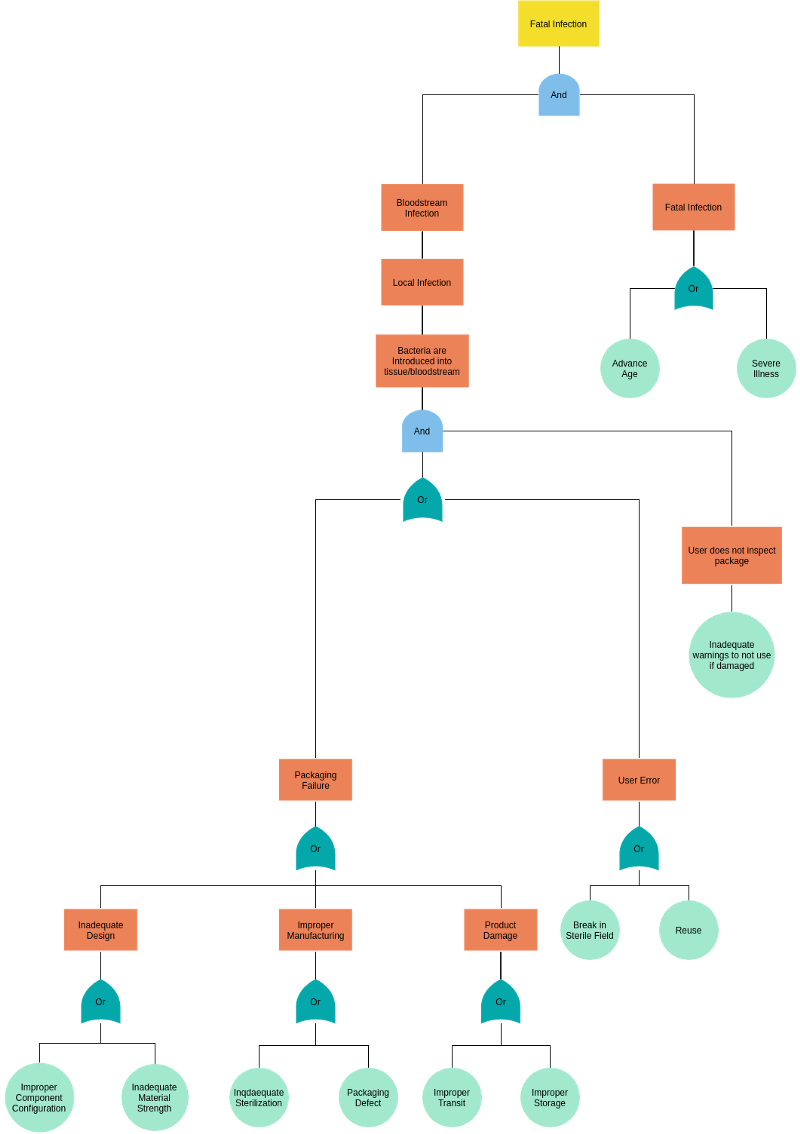

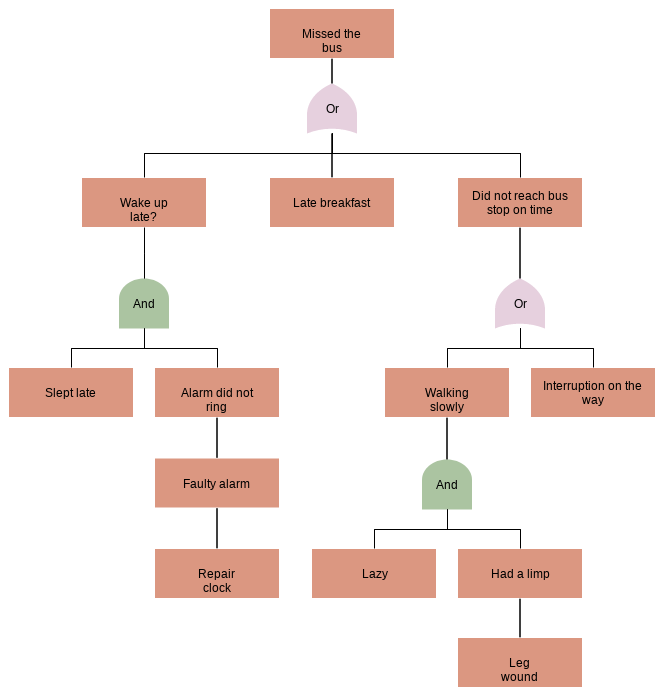

फॉल्ट ट्री विश्लेषण विफलता के कारणों को निर्धारित करने की प्रक्रिया है। यह एक ऊपर से नीचे की विश्लेषण प्रक्रिया है जहां हम लक्षणों से शुरू करते हैं, एक बस छूट जाने के उदाहरण के रूप में लेते हैं, और फिर संरचनात्मक तरीके से संभावित कारणों की सूची बनाते हैं जो एक वृक्ष संरचना बनाती है। नामों की वृक्ष संरचना उन विभिन्न शाखाओं से आती है जो लक्षणों के कारण बन सकती हैं।

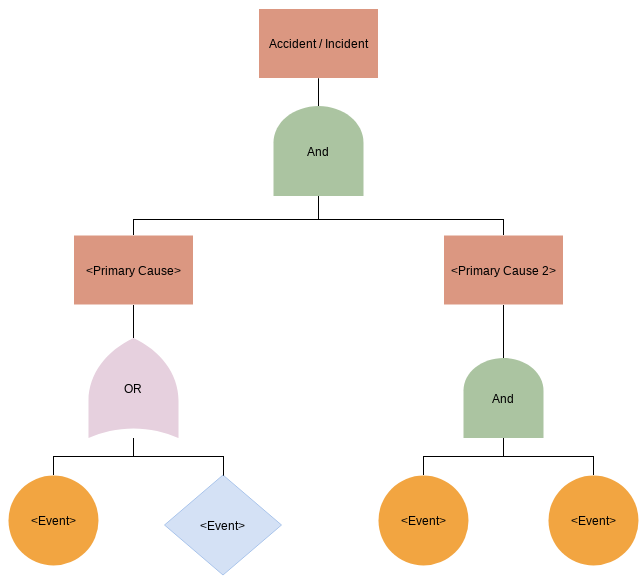

FTA संकेतन

फॉल्ट ट्री विश्लेषण एक प्रक्रिया में विभिन्न बिंदुओं, कारणों और प्रभावों को चिह्नित करने के लिए कुछ मूलभूत प्रतीकों का उपयोग करता है। बहुत सारे प्रतीक हैं, लेकिन यहां कुछ मूल बातें हैं जो आपको फॉल्ट ट्री आरेख डिज़ाइन करना शुरू करने में मदद करेंगी।

प्रतीकों का उपयोग विभिन्न घटनाओं का प्रतिनिधित्व करने और संबंधों का वर्णन करने के लिए किया जाता है:

गेट प्रतीक

एंड गेट — एक ऐसी स्थिति का प्रतिनिधित्व करता है जिसमें गेट के नीचे दिखाए गए सभी घटनाओं (इनपुट गेट) की उपस्थिति गेट के ऊपर दिखाई गई घटना (आउटपुट घटना) के घटित होने के लिए आवश्यक है। इसका अर्थ है कि आउटपुट घटना तभी घटित होगी जब सभी इनपुट घटनाएं एक साथ उपस्थित हों।

या गेट — एक ऐसी स्थिति का प्रतिनिधित्व करता है जिसमें गेट के नीचे दिखाए गए किसी भी घटना (इनपुट गेट) के कारण गेट के ऊपर दिखाई गई घटना (आउटपुट घटना) घटित होगी। घटना तभी घटित होगी जब केवल एक या किसी भी संयोजन में इनपुट घटनाएं उपस्थित हों।

घटना प्रतीक

घटना प्रतीकों के पांच प्रकार हैं:

आयत — आयत विश्लेषणात्मक वृक्ष का मुख्य निर्माण तत्व है। यह ऋणात्मक घटना का प्रतिनिधित्व करता है और वृक्ष के शीर्ष पर स्थित होता है और वृक्ष के विभिन्न हिस्सों में स्थित हो सकता है ताकि अन्य घटनाओं को दर्शाया जा सके जिन्हें आगे विभाजित किया जा सकता है। यह एकमात्र प्रतीक है जिसके नीचे तार्किक गेट और इनपुट घटनाएं होती हैं।

वृत्त — एक वृत्त वृक्ष में एक आधार घटना का प्रतिनिधित्व करता है। ये वृक्ष की निचली परतों पर पाए जाते हैं और आगे विकास या विभाजन की आवश्यकता नहीं होती है। आधार घटना के नीचे कोई गेट या घटना नहीं होती है।

हीरा — हीरा एक अपूर्ण अंतिम घटना की पहचान करता है। ऐसी घटना पूरी तरह से विकसित नहीं होती है क्योंकि जानकारी या महत्व की कमी के कारण है। फॉल्ट ट्री शाखा एक हीरे के साथ समाप्त हो सकती है। उदाहरण के लिए, अधिकांश परियोजनाओं में कर्मचारी, प्रक्रियाएं और हार्डवेयर की आवश्यकता होती है। वृक्ष विकासकर्ता निर्णय ले सकता है कि प्रक्रिया के कर्मचारी पहलू पर ध्यान केंद्रित करे और हार्डवेयर या प्रक्रियात्मक पहलुओं पर नहीं। इस मामले में, विकासकर्ता हीरे का उपयोग करेगा ताकि “प्रक्रियाएं” और “हार्डवेयर” को अपूर्ण अंतिम घटनाओं के रूप में दर्शाया जा सके।

अंडाकार — एक अंडाकार प्रतीक एक विशेष स्थिति का प्रतिनिधित्व करता है जो केवल तभी घटित हो सकती है जब कुछ विशेष परिस्थितियां उत्पन्न हों। इसे अंडाकार प्रतीक में स्पष्ट किया गया है। इसका एक उदाहरण यह हो सकता है कि स्विच को किसी विशिष्ट क्रम में बदलना आवश्यक है जब तक कोई क्रिया नहीं होती है।

त्रिभुज — त्रिभुज फॉल्ट ट्री शाखा के वृक्ष के दूसरे स्थान पर स्थानांतरण को दर्शाता है। जहां त्रिभुज तीर के साथ वृक्ष से जुड़ता है, उस संयोजन बिंदु के नीचे दिखाए गए सभी तत्व वृक्ष के दूसरे क्षेत्र में स्थानांतरित हो जाते हैं। इस क्षेत्र की पहचान एक संगत त्रिभुज द्वारा की जाती है जो ऊर्ध्वाधर रेखा के साथ वृक्ष से जुड़ी होती है। अक्षर, अंक या आंकड़े एक सेट ट्रांसफर प्रतीकों को दूसरे से अलग करते हैं। विश्लेषणात्मक वृक्ष की सरलता बनाए रखने के लिए ट्रांसफर प्रतीक का उपयोग सीमित रूप से किया जाना चाहिए।

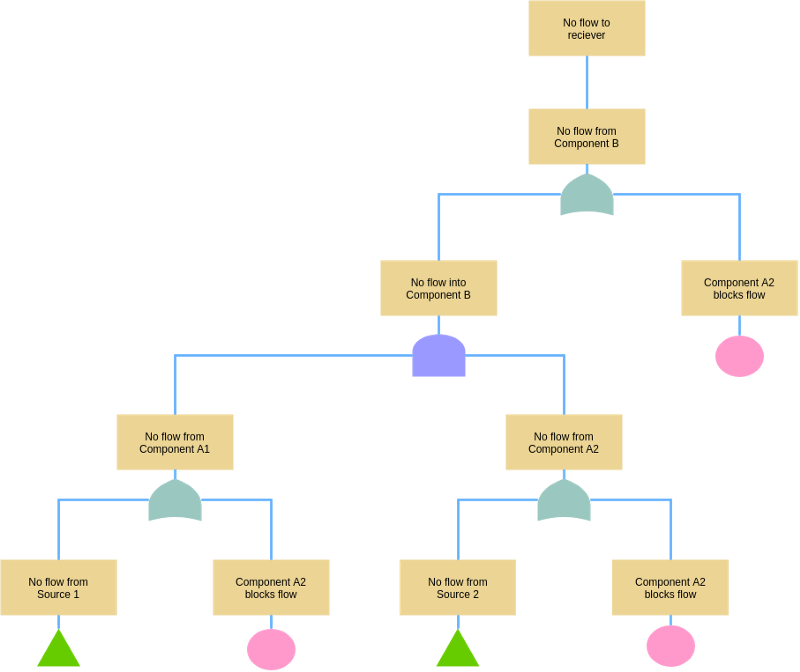

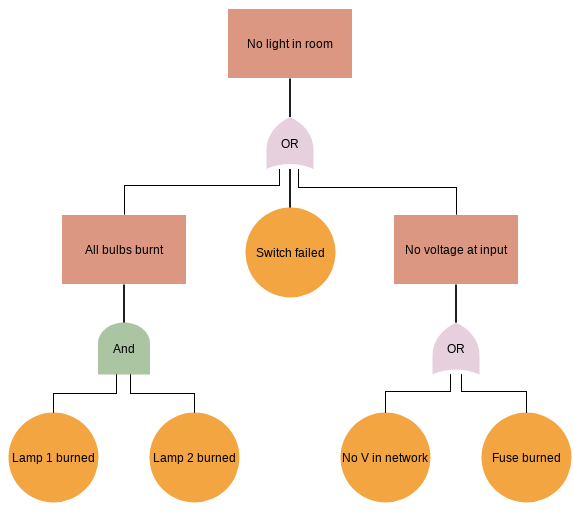

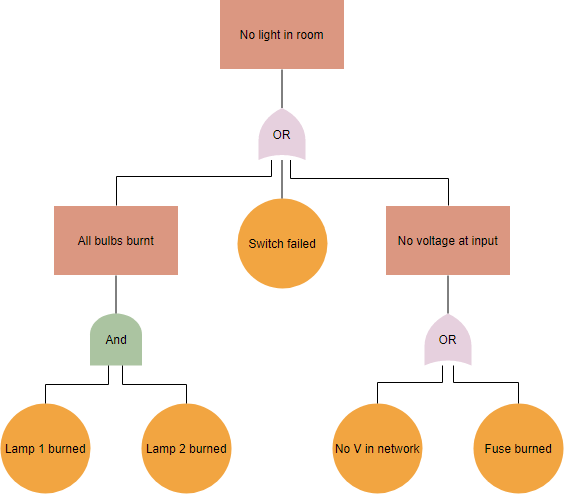

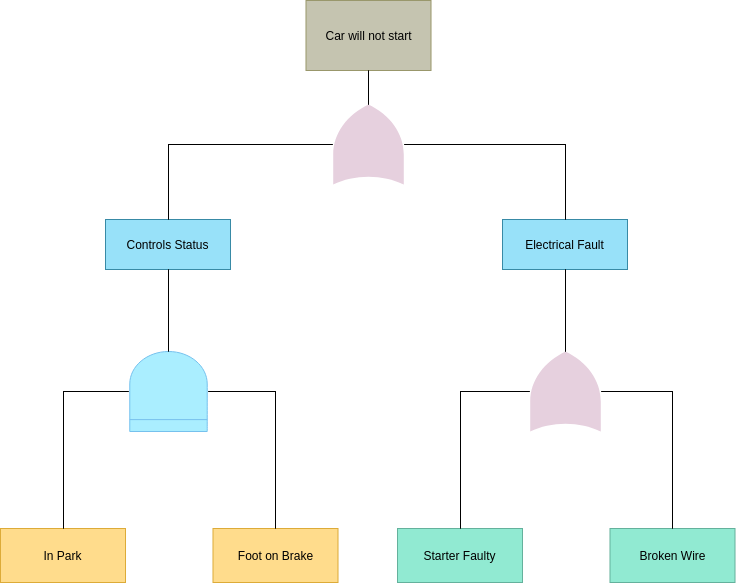

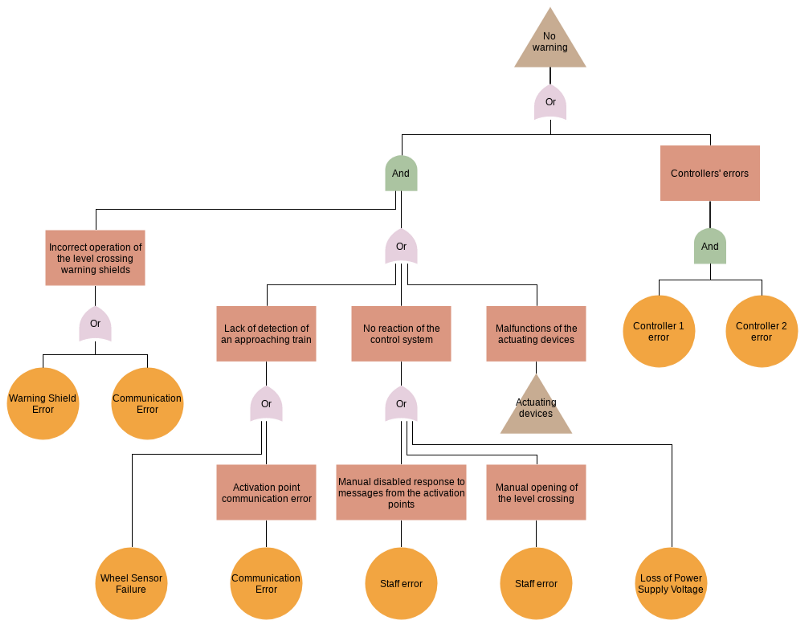

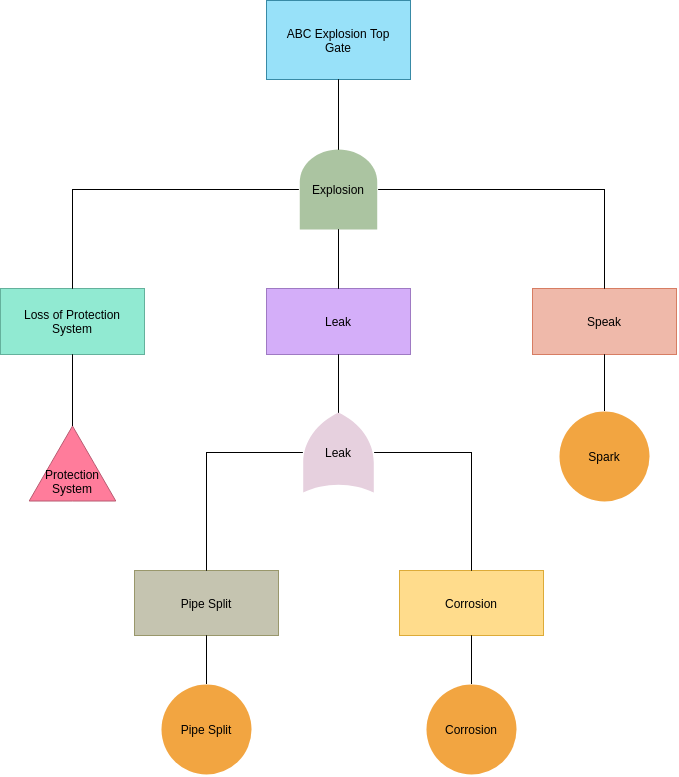

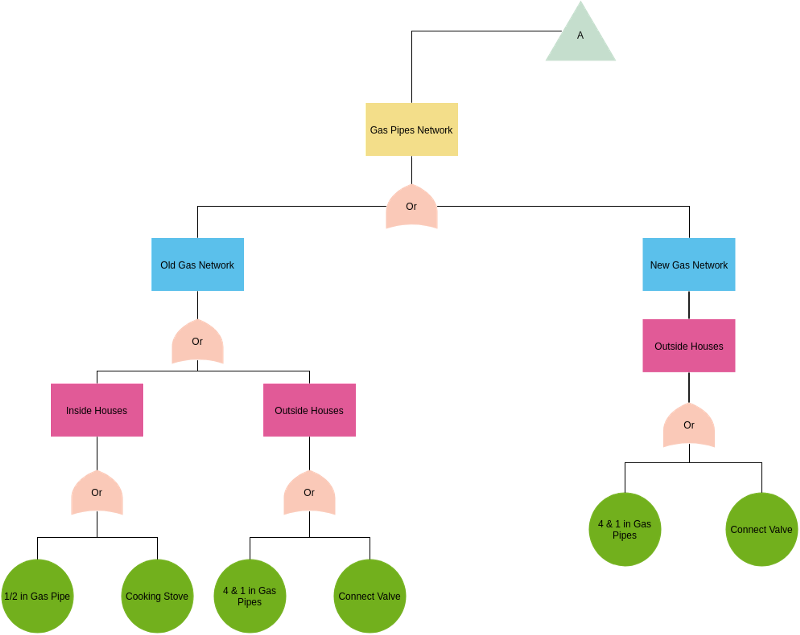

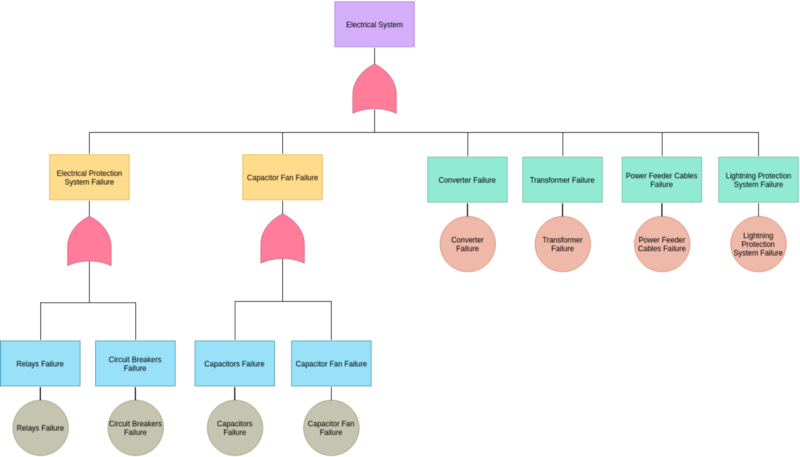

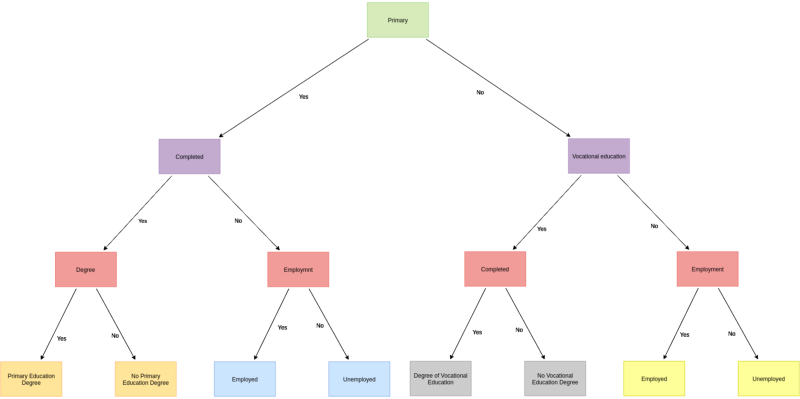

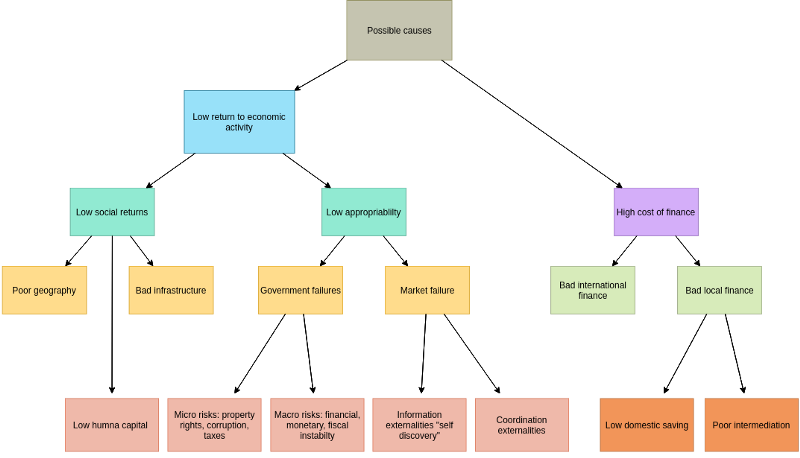

फॉल्ट ट्री आरेख उदाहरण — लाइट नहीं जलती है

आइए एक मूल फॉल्ट ट्री विश्लेषण के उदाहरण पर नज़र डालें: आप एक लाइट जलाने के लिए स्विच ऑन करते हैं, लेकिन लाइट नहीं जलती है। विफलता की स्थिति “कमरे में लाइट नहीं है” है, इसलिए यह आरेख की शुरुआत है

अगला, लाइट के नहीं जलने के संभावित कारण क्या हैं?
