सम्पूर्ण DoDAF गाइड

DoDAF क्या है?

द DoDAF यूएस डिफेंस डिपार्टमेंट के बिजनेस ट्रांसफॉर्मेशन कार्य समूह के यूएस डिफेंस के उप सचिव द्वारा विकसित एक सिस्टम आर्किटेक्चर फ्रेमवर्क है।

DoD यूएस डिफेंस डिपार्टमेंट का संक्षिप्त रूप है। DoDAF का पूर्ववर्ती C4ISR आर्किटेक्चर फ्रेमवर्क है। C4ISR एक सैन्य शब्द है जिसका अर्थ है स्वचालित आदेश प्रणाली। यह आधुनिक सैन्य आदेश प्रणाली के सात उपप्रणालियों, अर्थात् कमांड, कंट्रोल, कम्युनिकेशन, कंप्यूटर, इंटेलिजेंस, सर्विलांस और रिकॉनेस्ट्रेंस के अंग्रेजी शब्दों के पहले अक्षरों का संक्षिप्त रूप है। सामान्य भाषा में, C4ISR यूएस सैनिक द्वारा विकसित एक सैन्य स्वचालित आदेश प्रणाली है।

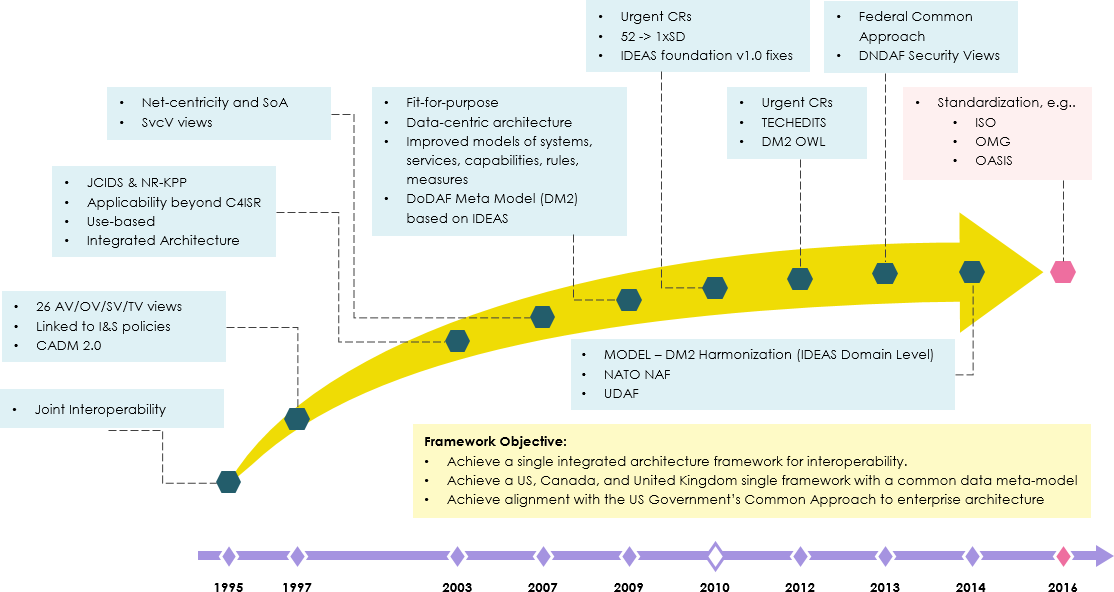

DoDAF फ्रेमवर्क विकास

C4ISR AF 1.0 जून 1996 में पेश किया गया था।
C4ISR AF 2.0 दिसंबर 1997 में जारी किया गया था।
DoDAF 1.0 अगस्त 2003 में जारी किया गया था, जिसका उद्देश्य इसके अनुप्रयोग के क्षेत्र को बढ़ाना था, जो C4ISR तक सीमित नहीं था, बल्कि सभी मिशन क्षेत्रों में लागू किया जा सकता था; CADM v1.01 (कोर आर्किटेक्चर डेटा मॉडल) को भी जारी किया गया था।
अप्रैल 2007 में, DoDAF 1.5 जारी किया गया था, जिसमें नेट-सेंट्रिक अवधारणा पर विशेष बल दिया गया था, और नेट-सेंट्रिक अवधारणा को आर्किटेक्चर विवरण में शामिल किया गया था; CADM v1.5 को भी नए नेट-सेंट्रिक अवधारणा के विवरण फ़ाइल को संग्रहीत करने के लिए जारी किया गया था।
DoDAF2.0 28 मई, 2009 को जारी किया गया था।

पिछले संस्करणों की तुलना में, संस्करण 2.0 में मुख्य परिवर्तन निम्नलिखित हैं।

आर्किटेक्चर विकास प्रक्रिया उत्पाद-केंद्रित से डेटा-केंद्रित की ओर स्थानांतरित हुई, जो मुख्य रूप से निर्णय डेटा प्रदान करती है।
तीन मुख्य दृष्टिकोण (संचालन, तकनीकी और सिस्टम) को अधिक विशिष्ट दृष्टिकोण में बदल दिया गया। अब आठ दृष्टिकोण हैं: पूर्ण दृष्टिकोण, डेटा और सूचना दृष्टिकोण, मानक दृष्टिकोण, क्षमता दृष्टिकोण, संचालन दृष्टिकोण, सेवा दृष्टिकोण, सिस्टम दृष्टिकोण और परियोजना दृष्टिकोण।
संघीय वातावरण में डेटा साझाकरण और सूचना तक पहुंच की आवश्यकता का वर्णन करता है।
संघीय एंटरप्राइज आर्किटेक्चर के संबंध को स्पष्ट किया और वर्णित किया।
DoD आर्किटेक्चर फ्रेमवर्क मेटामॉडल बनाया।
सेवा-आधारित आर्किटेक्चर (SOA) विकास की विधि का वर्णन और चर्चा की गई।

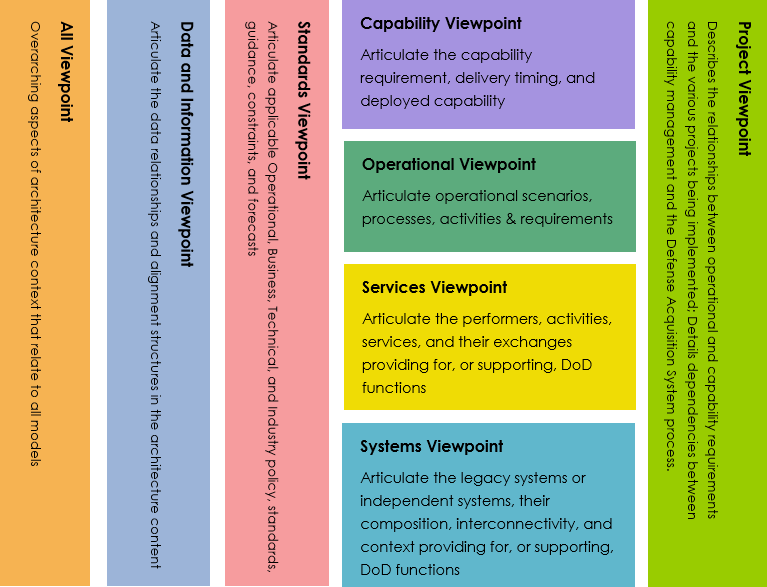

DoDAF फ्रेमवर्क संरचना

DoDAF फ्रेमवर्क को व्यापक रूप से आठ दृष्टिकोण और कार्यान्वयन विधियों के रूप में बनाया जा सकता है। आठ दृष्टिकोण निम्नलिखित हैं।

सभी दृष्टिकोण, AV: पूर्ण आर्किटेक्चर विवरण के बारे में जानकारी प्रदान करता है, जैसे कि आर्किटेक्चर विवरण का दायरा और संदर्भ।
क्षमता दृष्टिकोण, CV: उन क्षमताओं का वर्णन जो कॉर्पोरेट दृष्टि के अनुरूप कॉर्पोरेट लक्ष्यों को प्राप्त करने के लिए उपयोग की जाती हैं।
डेटा और सूचना दृष्टिकोण, DIV: आर्किटेक्चर विवरण के लिए उपयोग की जाने वाली व्यावसायिक सूचना आवश्यकताओं और संरचित व्यावसायिक प्रक्रिया नियमों का वर्णन। यह आर्किटेक्चर विवरण में सूचना के आदान-प्रदान से संबंधित सूचना का वर्णन करता है, जैसे गुण, विशेषताएं और अंतरसंबंध।
संचालन दृष्टिकोण, OV: संगठन, कार्य या गतिविधियों और उनके बीच आदान-प्रदान की आवश्यक सूचना का वर्णन करता है। यह सूचना के आदान-प्रदान के प्रकार, आदान-प्रदान की आवृत्ति, सूचना आदान-प्रदान द्वारा समर्थित कार्य और गतिविधियों, और सूचना आदान-प्रदान की प्रकृति को संदेश देता है।
परियोजना दृष्टिकोण, PV: परियोजना योजनाओं के पोर्टफोलियो योजना में एक आगे-पीछे संबंध के साथ एकीकरण को वर्णित करता है। इस दृष्टिकोण के माध्यम से एक से अधिक परियोजनाओं के बीच संगठनात्मक संबंधों का वर्णन करने का तरीका प्रदान किया जाता है, जिनमें से प्रत्येक एक एकल प्रणाली या कार्य को वितरित करने के लिए उत्तरदायी है।
सेवाओं का दृष्टिकोण, SvcV: संचालन गतिविधियों के लिए समर्थन प्रदान करने वाली प्रणालियों, सेवाओं और एक दूसरे से जुड़ी गतिविधियों का वर्णन करता है। DoD प्रक्रियाओं में संचालन, वाणिज्यिक, गुप्तचर और बुनियादी ढांचा कार्य शामिल हैं।
मानकों का दृष्टिकोण, StdV: प्रणाली के भागों या तत्वों के बीच संयोजन, अंतरक्रिया और अंतरनिर्भरता को नियंत्रित करने वाले नियमों का सबसे छोटा संग्रह है। इसका उद्देश्य यह सुनिश्चित करना है कि प्रणाली एक विशिष्ट सेट ऑपरेशनल आवश्यकताओं को पूरा करने में सक्षम हो। इस दृष्टिकोण के माध्यम से इंजीनियरिंग विनिर्माण विनिर्माण निर्देश, सामान्य मॉड्यूल बनाने और उत्पाद लाइन विकसित करने के लिए तकनीकी प्रणाली कार्यान्वयन मार्गदर्शन प्रदान किया जाता है। इसमें तकनीकी मानक, कार्यान्वयन व्यवहार, मानक विकल्प, नियम और मानदंड शामिल हैं।
प्रणालियों का दृष्टिकोण, SV: स्वचालित प्रणालियों, एक दूसरे से जुड़े होने और प्रणाली कार्यक्षमता के बारे में जानकारी। निकट भविष्य में, इस दृष्टिकोण का अस्तित्व समाप्त हो जाएगा क्योंकि DoD सेवा-आधारित वातावरण और क्लाउड कंप्यूटिंग पर ध्यान केंद्रित करेगा।

: दृष्टिकोणों के बीच सुसंगतता और एकता बनाए रखने के लिए, DoDAF V2.0 पूरी प्रणाली के आवश्यकताओं से कार्यान्वयन तक दिखाने के लिए 52 कलाकृतियों को परिभाषित करता है। हालांकि, सभी कलाकृतियाँ आवश्यक नहीं हैं और आवश्यकता के अनुसार उपयोग किए जा सकते हैं।

DoDAF को कैसे लागू करें?

DoDAF कार्यान्वयन विधि में 6 चरण शामिल हैं।

1) प्रणाली के उपयोग को परिभाषित करें

प्रणाली के उद्देश्य और उद्देश्यपूर्ण उपयोग को परिभाषित करें (“उद्देश्य के लिए उपयुक्त”), आर्किटेक्चर विवरण कार्य कैसे किया जाएगा, आर्किटेक्चर विकास में उपयोग की जाने वाली विधियाँ; आवश्यक डेटा के श्रेणियाँ, दूसरों पर संभावित प्रभाव, और प्रदर्शन और ग्राहक संतुष्टि के माध्यम से कार्य की सफलता के मापन की प्रक्रिया। यह जानकारी आमतौर पर प्रक्रिया स्वामी द्वारा अपने उत्तरदायित्व के क्षेत्र (प्रक्रिया, गतिविधि आदि) के किसी पहलू का वर्णन करने वाले आर्किटेक्चर विकास के समर्थन के लिए प्रदान की जाती है।

2) आर्किटेक्चर के दायरे का निर्धारण करें

आर्किटेक्चर के विवरण की गहराई और विस्तार को निर्धारित करने वाली सीमाओं को परिभाषित करता है, आर्किटेक्चर के समस्या सेट को स्थापित करता है, इसके संदर्भ को परिभाषित करने में मदद करता है, और आर्किटेक्चर के सामग्री के लिए आवश्यक विस्तार को परिभाषित करता है। यह विकास या स्वचालन समर्थन खरीदारी के लिए आगे बढ़ने के तरीके के निर्णय लेने में भी महत्वपूर्ण है।

3) डेटा आवश्यकताओं का निर्धारण करें

डेटा एकाइटी और गुणों का चयन आर्किटेक्चर के निर्माण के लिए महत्वपूर्ण है, जिससे न केवल पहले चरण के लक्ष्यों को पूरा किया जा सके, बल्कि आर्किटेक्चर की सुसंगतता भी बनाए रखी जा सके। एकाइटी और गुणों को डेटा प्रकार द्वारा दर्शाया जाता है, जिसमें व्यापार व्यवहार के नियम, पूरा करने वाली गतिविधियों के बारे में जानकारी, आदेश संबंध, कार्य सूचियाँ और अन्य बहुत सारे प्रकार शामिल हैं।

4) आर्किटेक्चर उत्पाद डिजाइन करें

यह मौजूदा आर्किटेक्चर मॉडलों में इनपुट और संपादन, नए डेटा को एकत्र करने और आर्किटेक्चर में जोड़ने, और DoD सिस्टम जंक्शन ज्ञान भंडार या संबंधित ज्ञान भंडारों में मौजूद आर्किटेक्चर से डेटा निकालने के लिए सबसे महत्वपूर्ण चरण है, और फिर सभी डेटा को व्यवस्थित और वर्गीकृत करना, उसे DARS (DoD आर्किटेक्चर रजिस्ट्री सिस्टम) में पंजीकृत करना और उसे एक स्वचालित भंडार से जोड़ना जिसका बाद में विश्लेषण और पुनर्उपयोग किया जा सके।

5) आर्किटेक्चर का विश्लेषण

स्थिर विश्लेषण, गतिशील विश्लेषण, प्रयोगात्मक विश्लेषण और परीक्षण विश्लेषण को सभी आवश्यक डेटा वाले आर्किटेक्चर पर किया जाता है ताकि आर्किटेक्चर डेटा की वैधता का निर्धारण किया जा सके।

6) आर्किटेक्चर परिणाम फ़ाइलें उत्पन्न करें

मूल डेटा प्रश्नों के आधार पर आर्किटेक्चर उत्पाद विवरण उत्पन्न करें, जो स्थापित मॉडल के साथ सुसंगत, पुनर्उपयोगी और साझा करने योग्य होने चाहिए।

DoDAF का प्रभाव

शायद सैन्य स्रोत से, DoDAF एंटरप्राइज आर्किटेक्चर पर इतना प्रभाव नहीं डालता है जितना किTOGAFहालांकि, वर्जन 2.0 के जारी होने के बाद, DoDAF फ्रेमवर्क खुद विकसित होता रहता है, यह अब केवल सैन्य प्रणाली निर्माण के लिए लागू नहीं होता है, उद्यम इसे एंटरप्राइज आर्किटेक्चर को लागू करने के लिए पूरी तरह से लचीले ढंग से उपयोग कर सकते हैं। इसके अलावा, C4ISR और DoDAF पर अनुसंधान ने “सिस्टम ऑफ सिस्टम्स” सिद्धांत का उद्भव कराया है, जो अब विद्यालय में एक लोकप्रिय विषय है। कहा जा सकता है कि DoDAF बहुत सारे EA फ्रेमवर्क में सबसे मूल्यवान अनुसंधान फ्रेमवर्क में से एक है।

DoDAF सॉफ्टवेयर – विजुअल पैराडाइम

विजुअल पैराडाइम एक उपयोग में आसान, मॉडल-आधारित समाधान प्रदान करता है जो DoDAF 2.02 दृष्टिकोणों और मॉडलों के विकास का समर्थन करता है। दृष्टिकोणों के बीच ट्रेसेबिलिटी बनाए रखने वाले एकीकृत DoDAF उत्पाद बनाएं। आर्किटेक्चर दस्तावेज़ उत्पन्न करें जो संगठनों को एंटरप्राइज आर्किटेक्चर पहल को प्रभावी ढंग से समन्वयित करने में सहायता करते हैं।
