एन्टिटी रिलेशनशिप डायग्राम्स सीखें: एक व्यापक गाइड

ईआर डायग्राम्स का परिचय

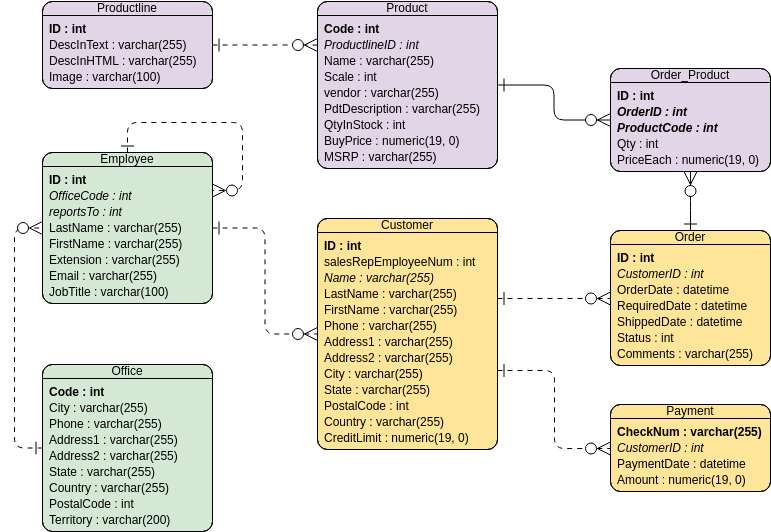

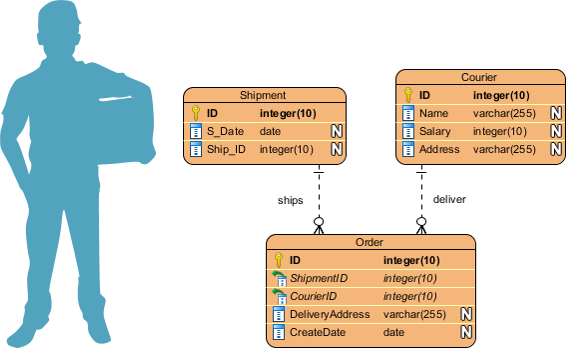

एन्टिटी रिलेशनशिप (ईआर) डायग्राम्स एक शक्तिशाली तरीका प्रदान करते हैं जिससे एक सिस्टम की डेटा आवश्यकताओं और विभिन्न एन्टिटीज के बीच संबंधों का दृश्य रूप से प्रतिनिधित्व किया जा सकता है। वे डेटाबेस डिजाइन में विशेष रूप से उपयोगी हैं, जहां विभिन्न एन्टिटीज के बीच संबंधों को समझना एक कुशल और प्रभावी डेटाबेस संरचना बनाने के लिए महत्वपूर्ण है। ईआर डायग्राम्स विभिन्न एन्टिटीज, उनके गुणों और उनके बीच मौजूद संबंधों की पहचान करने में मदद करते हैं, जिससे डेटा मॉडल का व्यापक अवलोकन प्रदान किया जाता है।

ईआर डायग्राम्स डेवलपर्स, डिजाइनर्स और स्टेकहोल्डर्स दोनों के लिए एक मूल्यवान उपकरण हैं। डेवलपर्स और डिजाइनर्स ईआर डायग्राम्स का उपयोग डेटा मॉडल की आवश्यकताओं को समझने और एक अनुकूलित डेटाबेस स्कीमा बनाने के लिए कर सकते हैं, जो दोनों कुशल और रखरखाव में आसान हो। दूसरी ओर, स्टेकहोल्डर्स ईआर डायग्राम्स का उपयोग सिस्टम की डेटा आवश्यकताओं को दृश्य रूप से देखने और डिजाइन को सुधारने के लिए प्रतिक्रिया देने के लिए कर सकते हैं।

समग्र रूप से, ईआर डायग्राम्स डेटाबेस डिजाइन का एक आवश्यक हिस्सा हैं और विभिन्न उद्योगों और एप्लिकेशन में व्यापक रूप से उपयोग किए जाते हैं। ईआर डायग्राम्स के उपयोग से डेवलपर्स, डिजाइनर्स और स्टेकहोल्डर्स यह सुनिश्चित कर सकते हैं कि डेटा मॉडल को सिस्टम की आवश्यकताओं के अनुरूप डिजाइन किया गया है, जिससे एक कुशल और प्रभावी डेटाबेस प्राप्त होता है।

ईआर डायग्राम के घटक

ईआर डायग्राम तीन मुख्य घटकों से बना होता है: एन्टिटीज, गुण और संबंध। इन घटकों का उपयोग डेटा मॉडल और विभिन्न एन्टिटीज के बीच संबंधों के दृश्य रूप से प्रतिनिधित्व के लिए किया जाता है।

एन्टिटीज:डेटा मॉडल में प्रतिनिधित्व किए गए वास्तविक दुनिया के वस्तुएं, जैसे एक ग्राहक या एक आदेश, जो एक अद्वितीय पहचान रखते हैं।

Entity Attributes

गुण:एन्टिटी के गुण, जैसे नाम, पता या आईडी, जो एन्टिटी के बारे में अतिरिक्त जानकारी प्रदान करते हैं और इसे अन्य एन्टिटीज से अलग करते हैं।
संबंध:दो या अधिक एन्टिटीज के बीच के संबंध, जो उनके एक दूसरे से संबंध को वर्णित करते हैं।
एक-से-एक संबंध:एक संबंध जहां एक एन्टिटी दूसरी एन्टिटी के साथ एक-से-एक संबंध में जुड़ी होती है, जिसका अर्थ है कि प्रत्येक एन्टिटी केवल एक अन्य एन्टिटी से जुड़ी होती है।

One-to-One cardinality example One-to-Many cardinality example

एक-से-बहुत संबंध:एक संबंध जहां एक एन्टिटी बहुत सारी एन्टिटीज से जुड़ी होती है, जबकि प्रत्येक संबंधित एन्टिटी केवल एक एन्टिटी से जुड़ी होती है।

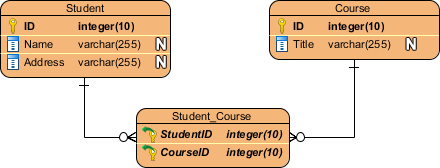

बहुत-से-बहुत संबंध:एक संबंध जहां कई एन्टिटीज बहुत सारी एन्टिटीज से जुड़ी होती हैं, और प्रत्येक एन्टिटी बहुत सारी अन्य एन्टिटीज से जुड़ सकती है।

Many-to-Many cardinality example

कार्डिनैलिटी:एक संबंध में दूसरी एन्टिटी के साथ जुड़ सकने वाली एन्टिटीज की संख्या।
मोडैलिटी:एक संबंध में एन्टिटी के भागीदारी का स्तर, जो वैकल्पिक या अनिवार्य हो सकता है।
प्राथमिक कुंजी:प्राथमिक कुंजी (पीके) डेटाबेस डिजाइन में एन्टिटी-रिलेशनशिप डायग्राम्स (ईआरडी) का एक महत्वपूर्ण पहलू है। यह एक ऐसा गुण है जो डेटाबेस टेबल में प्रत्येक रिकॉर्ड की पहचान करता है। प्राथमिक कुंजी सुनिश्चित करती है कि टेबल में कोई दोहराव रिकॉर्ड नहीं है। दूसरे शब्दों में, यह सुनिश्चित करता है कि टेबल में प्रत्येक रिकॉर्ड अद्वितीय है और अस्पष्टता के बिना पहचाना जा सकता है।

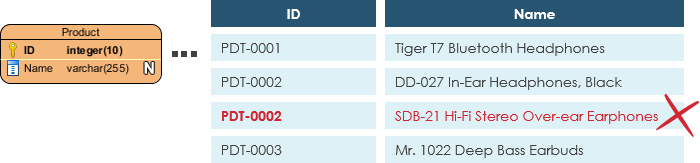

नीचे दिए गए ईआरडी उदाहरण में एक एन्टिटी ‘प्रोडक्ट’ को प्राथमिक कुंजी गुण ‘आईडी’ के साथ दिखाया गया है, और डेटाबेस में टेबल रिकॉर्ड्स का पूर्वावलोकन दिया गया है। तीसरा रिकॉर्ड अमान्य है क्योंकि आईडी ‘पीडीटी-0002’ का मान पहले से ही एक अन्य रिकॉर्ड द्वारा उपयोग किया जा चुका है।

Primary Key

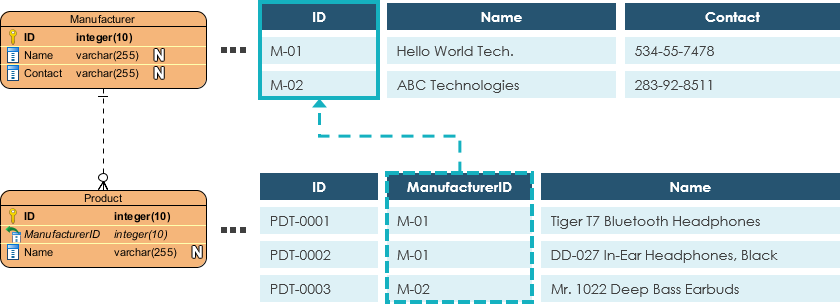

विदेशी कुंजी:विदेशी कुंजी, जिसे आमतौर पर एफके के रूप में संक्षिप्त किया जाता है, डेटाबेस में एन्टिटीज के बीच संबंध स्थापित करने के लिए एक महत्वपूर्ण तत्व है। यह एक अन्य टेबल में प्राथमिक कुंजी के संदर्भ को दर्शाता है और दो टेबल के बीच संबंध स्थापित करने के लिए उपयोग किया जाता है। प्राथमिक कुंजी के विपरीत, विदेशी कुंजी में दोहराव मान हो सकते हैं। इसका कारण यह है कि एक टेबल में बहुत सारे रिकॉर्ड एक ही रिकॉर्ड के संदर्भ में हो सकते हैं। डेटाबेस डिजाइन में विदेशी कुंजी के उपयोग से डेटा अखंडता और सुसंगतता सुनिश्चित होती है, क्योंकि यह संबंधित टेबल के बीच संदर्भी अखंडता को लागू करता है।

नीचे दिए गए ईआर डायग्राम उदाहरण में एक एन्टिटी को कुछ कॉलम के साथ दिखाया गया है, जिनमें से एक विदेशी कुंजी दूसरी एन्टिटी के संदर्भ में उपयोग की गई है।

ईआर डायग्राम के घटक एन्टिटीज, गुण और संबंध हैं। एन्टिटीज वास्तविक दुनिया की वस्तुएं हैं जिनकी एक अद्वितीय पहचान होती है, गुण एन्टिटी के बारे में अतिरिक्त जानकारी प्रदान करते हैं, और संबंध एन्टिटीज के बीच संबंधों का वर्णन करते हैं। कार्डिनैलिटी और मोडैलिटी एक संबंध की विशिष्ट विशेषताओं का वर्णन करते हैं, जो डेटा मॉडल की एक पूर्ण छवि प्रदान करते हैं।

ER आरेखों के प्रकार

ER आरेख डेटाबेस डिजाइन में एक महत्वपूर्ण उपकरण हैं, और तीन मुख्य प्रकार के ER आरेख हैं: संकल्पनात्मक, तार्किक और भौतिक। प्रत्येक प्रकार के आरेख का उपयोग डेटाबेस डिजाइन प्रक्रिया के अलग-अलग चरण में किया जाता है और अलग-अलग स्तर की विस्तृत जानकारी प्रदान करता है।

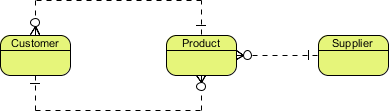

ER आरेख का पहला प्रकार हैसंकल्पनात्मक DFDजो डेटा की आवश्यकताओं और एकता के बीच संबंधों के उच्च स्तर के दृश्य को प्रदान करता है। इसका उपयोग मुख्य एकताओं और उनके संबंधों की पहचान करने और डेटाबेस मॉडल के स्पष्ट और सरल अवलोकन को प्रदान करने के लिए किया जाता है। संकल्पनात्मक ER आरेख अक्सर स्टेकहोल्डर्स और विकासकर्ताओं के बीच संचार उपकरण के रूप में उपयोग किए जाते हैं और यह सुनिश्चित करने के लिए उपयोग किया जाता है कि परियोजना में शामिल सभी लोगों को डेटाबेस मॉडल के बारे में साझा समझ हो।

Conceptual data model

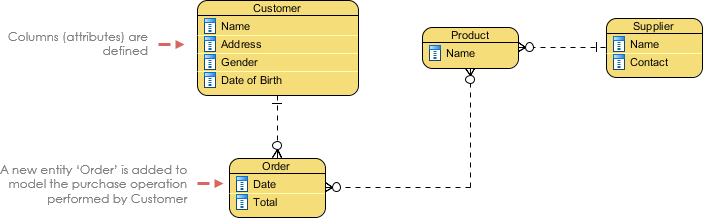

2. ER आरेख का दूसरा प्रकार हैतार्किक DFDजो डेटा मॉडल को अधिक विस्तार से प्रदर्शित करता है, जिसमें संबंध, गुण, और सीमाएं शामिल हैं। तार्किक ER आरेख डेटा मॉडल के अधिक विस्तृत दृश्य को प्रदान करते हैं और संकल्पनात्मक मॉडल को बेहतर बनाने के लिए उपयोग किए जाते हैं। इनका उपयोग एकताओं के बीच विशिष्ट गुण और संबंधों की पहचान करने और डेटा मॉडल को नियंत्रित करने वाले व्यापार नियमों और सीमाओं को परिभाषित करने के लिए किया जाता है। तार्किक ER आरेख अक्सर डेटाबेस स्कीमा डिजाइन करने और यह सुनिश्चित करने के लिए उपयोग किए जाते हैं कि डेटा मॉडल सिस्टम की आवश्यकताओं को पूरा करता है।

Logical data model

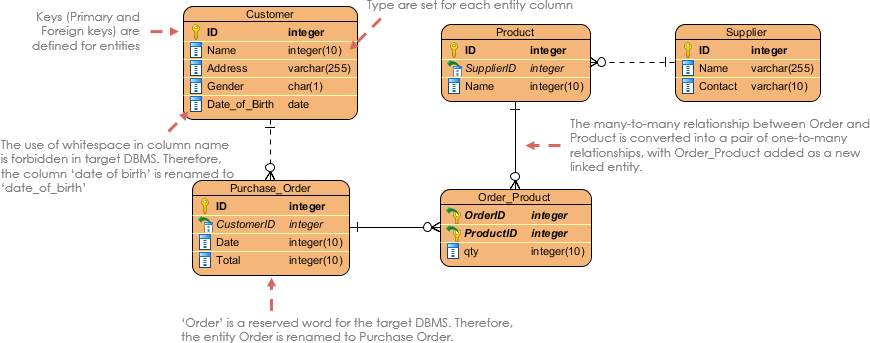

3. ER आरेख का तीसरा प्रकार हैभौतिक DFDजो डेटाबेस स्कीमा डिजाइन करने के लिए उपयोग किया जाता है और भौतिक डेटा मॉडल का विस्तृत प्रतिनिधित्व प्रदान करता है। भौतिक ER आरेख तार्किक डेटा मॉडल को भौतिक डेटाबेस स्कीमा में मैप करने के लिए उपयोग किए जाते हैं और डेटा प्रकार, इंडेक्सिंग और स्टोरेज संरचनाओं जैसे विवरण शामिल होते हैं। इनका उपयोग यह सुनिश्चित करने के लिए किया जाता है कि डेटाबेस स्कीमा कार्यक्षम, स्केलेबल और प्रदर्शन के लिए अनुकूलित हो।

Physical data model

संक्षेप में, तीन प्रकार के ER आरेख हैं: संकल्पनात्मक, तार्किक और भौतिक। संकल्पनात्मक ER आरेख डेटा की आवश्यकताओं और एकताओं के बीच संबंधों के उच्च स्तर के दृश्य को प्रदान करते हैं, जबकि तार्किक ER आरेख डेटा मॉडल को अधिक विस्तार से प्रदर्शित करते हैं और व्यापार नियमों और सीमाओं को परिभाषित करते हैं। भौतिक ER आरेख डेटाबेस स्कीमा डिजाइन करने के लिए उपयोग किए जाते हैं और भौतिक डेटा मॉडल का विस्तृत प्रतिनिधित्व प्रदान करते हैं। प्रत्येक प्रकार के आरेख का उपयोग डेटाबेस डिजाइन प्रक्रिया के अलग-अलग चरण में किया जाता है और अलग-अलग स्तर की विस्तृत जानकारी प्रदान करते हैं।

ER आरेख बनाना

ER आरेख बनाना डेटाबेस डिजाइन करने के लिए एक महत्वपूर्ण चरण है। TER आरेख बनाने के लिए, आपको एकताओं और उनके गुणों की पहचान करनी होगी, एकताओं के बीच संबंधों को परिभाषित करना होगा और कार्डिनैलिटी और मोडैलिटी को निर्धारित करना होगा, और अंत में एक आरेख बनाने के लिए आरेखण उपकरण या सॉफ्टवेयर का उपयोग करना होगा। इन चरणों का पालन करने से आपको एक स्पष्ट और संक्षिप्त डेटाबेस डिजाइन करने में मदद मिलेगी जो डेटा की आवश्यकताओं और एकताओं के बीच संबंधों का सही रूप से प्रतिनिधित्व करता है।

ER आरेख बनाने में शामिल चरण निम्नलिखित हैं:

एकताओं और उनके गुणों की पहचान करें:ER आरेख बनाने का पहला चरण यह पहचानना है कि डेटाबेस में कौन-कौन सी एकताएं दर्शाई जाएंगी। प्रत्येक एकता को एक अद्वितीय पहचान होनी चाहिए और उसकी विशेषताओं का वर्णन करने वाले गुणों से जुड़ा होना चाहिए। उदाहरण के लिए, यदि आप एक पुस्तकालय के लिए डेटाबेस डिजाइन कर रहे हैं, तो एकताएं पुस्तकें, कर्जदार और लेखक हो सकते हैं। पुस्तक एकता के लिए गुणों में शीर्षक, लेखक, प्रकाशक और ISBN शामिल हो सकते हैं।
एकताओं के बीच संबंधों को परिभाषित करें:ER आरेख बनाने का दूसरा चरण एकताओं के बीच संबंधों को परिभाषित करना है। संबंध दो या अधिक एकताओं के बीच के संबंध हैं, और वे एक-एक, एक-बहुत या बहुत-बहुत हो सकते हैं। आपको प्रत्येक संबंध के लिए कार्डिनैलिटी और मोडैलिटी निर्धारित करनी होगी, जो संबंध की विशिष्ट विशेषताओं को परिभाषित करने में मदद करेगी।
कार्डिनैलिटी और मोडैलिटी निर्धारित करें:कार्डिनैलिटी और मोडैलिटी एकताओं के बीच संबंध की महत्वपूर्ण विशेषताएं हैं। कार्डिनैलिटी एक संबंध में एक एकता के साथ जुड़ सकने वाली एकताओं की संख्या का वर्णन करती है। उदाहरण के लिए, एक पुस्तक एक या बहुत सारे लेखकों के साथ जुड़ सकती है, लेकिन एक लेखक बहुत सारी पुस्तकों के साथ जुड़ सकता है। मोडैलिटी एक एकता के संबंध में आवश्यक भागीदारी के स्तर का वर्णन करती है, जो वैकल्पिक या अनिवार्य हो सकती है।
ER आरेख बनाएं:जब आपने एकताओं की पहचान कर ली है, उनके गुणों को परिभाषित कर लिया है, और कार्डिनैलिटी और मोडैलिटी के साथ संबंधों को निर्धारित कर लिया है, तो अब ER आरेख बनाने का समय आ गया है। ER आरेख बनाने के लिए कई उपकरण उपलब्ध हैं, जैसे Visual Paradigm Online, Visio और Visual Paradigm Desktop Edition। इन उपकरणों के द्वारा आप ER आरेख बनाने, संपादित करने और संशोधित करने में आसानी से आगे बढ़ सकते हैं, और वे आपकी आवश्यकताओं के अनुकूल विस्तृत कस्टमाइजेशन विकल्प प्रदान करते हैं।

ER आरेखों के उदाहरण

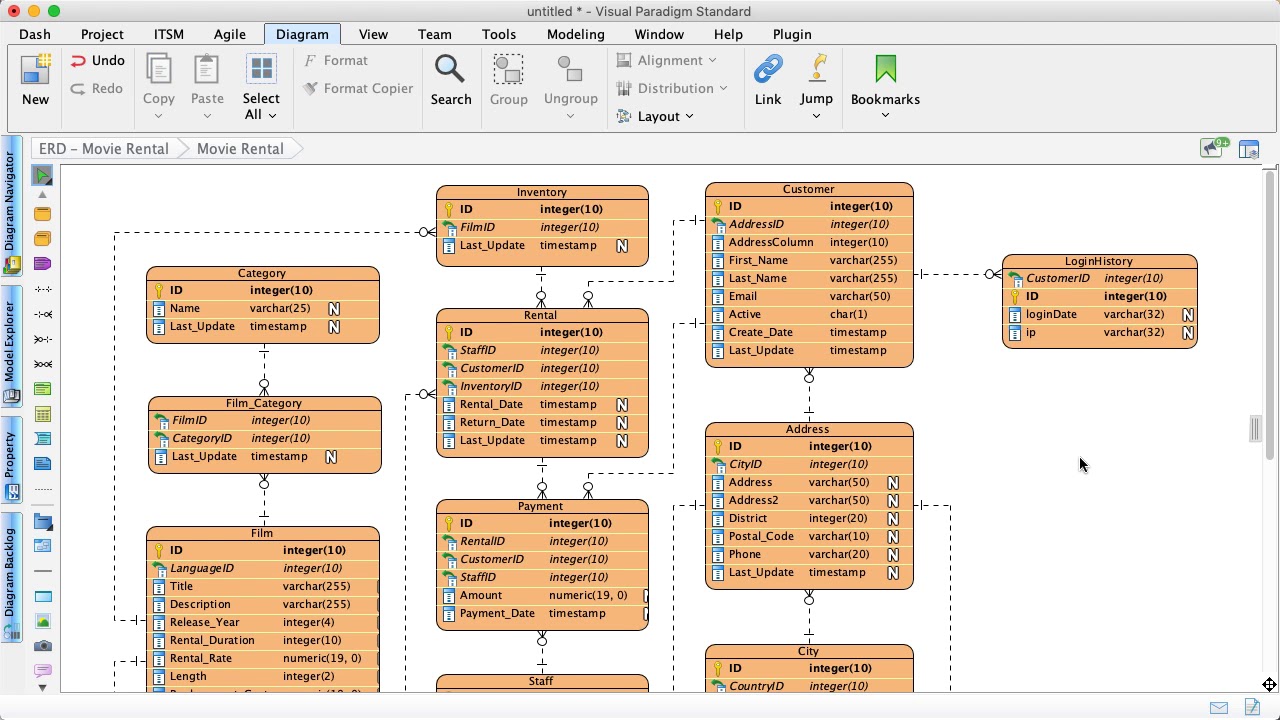

How to Generate Data Specification from ERD? - YouTube

ER आरेख विभिन्न प्रणालियों में विभिन्न प्रकार की एकताओं और संबंधों का प्रतिनिधित्व करने के लिए उपयोग किए जा सकते हैं।ER आरेखों के उदाहरण एकताओं के बीच विभिन्न प्रकार के संबंधों को समझने में मददगार हो सकते हैं।नीचे दिए गए उदाहरण दर्शाते हैं कि ER आरेख का उपयोग विभिन्न संदर्भों में एकताओं के बीच संबंधों को डिजाइन और समझने के लिए कैसे किया जा सकता है, जैसे ई-कॉमर्स वेबसाइट से लेकर अस्पताल प्रबंधन प्रणालियों तक।

कुछ ER आरेखों के उदाहरण नीचे दिए गए हैं:

ई-कॉमर्स वेबसाइट: ई-कॉमर्स वेबसाइट के लिए एक ईआर डायग्राम में ग्राहकों, ऑर्डरों और उत्पादों जैसे एंटिटीज शामिल हो सकते हैं। इन एंटिटीज के बीच संबंधों में एक ग्राहक द्वारा ऑर्डर देना और एक ऑर्डर में कई उत्पाद शामिल होना शामिल हो सकता है। ईआर डायग्राम में प्रत्येक एंटिटी के लिए विशेषताएं शामिल होंगी, जैसे ग्राहक का नाम, ऑर्डर आईडी और उत्पाद की कीमत।
अस्पताल प्रबंधन प्रणाली: अस्पताल प्रबंधन प्रणाली के लिए एक ईआर डायग्राम में रोगियों, डॉक्टरों और अपॉइंटमेंट्स जैसे एंटिटीज शामिल हो सकते हैं। इन एंटिटीज के बीच संबंधों में एक रोगी को एक डॉक्टर के साथ जोड़ना और एक डॉक्टर के कई अपॉइंटमेंट्स होना शामिल हो सकता है। ईआर डायग्राम में प्रत्येक एंटिटी के लिए विशेषताएं शामिल होंगी, जैसे रोगी का नाम, डॉक्टर का नाम और अपॉइंटमेंट तिथि।
सोशल मीडिया प्लेटफॉर्म: सोशल मीडिया प्लेटफॉर्म के लिए एक ईआर डायग्राम में उपयोगकर्ताओं, पोस्ट्स और कमेंट्स जैसे एंटिटीज शामिल हो सकते हैं। इन एंटिटीज के बीच संबंधों में एक उपयोगकर्ता द्वारा पोस्ट बनाना और अन्य उपयोगकर्ताओं द्वारा पोस्ट पर कमेंट करना शामिल हो सकता है। ईआर डायग्राम में प्रत्येक एंटिटी के लिए विशेषताएं शामिल होंगी, जैसे उपयोगकर्ता का नाम, पोस्ट आईडी और कमेंट टेक्स्ट।
ऑनलाइन बैंकिंग प्रणाली: ऑनलाइन बैंकिंग प्रणाली के लिए एक ईआर डायग्राम में ग्राहकों, खातों और लेनदेन जैसे एंटिटीज शामिल हो सकते हैं। इन एंटिटीज के बीच संबंधों में एक ग्राहक के कई खाते होना और एक खाते में कई लेनदेन होना शामिल हो सकता है। ईआर डायग्राम में प्रत्येक एंटिटी के लिए विशेषताएं शामिल होंगी, जैसे ग्राहक का नाम, खाता संख्या और लेनदेन राशि।

डेटाबेस डिजाइन और रखरखाव के लिए ईआर डायग्राम का उपयोग करने के लाभ

ईआर डायग्राम डेटाबेस में एंटिटीज के बीच संबंधों को दृश्यात्मक रूप से देखने और समझने के लिए एक मूल्यवान उपकरण हो सकते हैं। ईआर डायग्राम का उपयोग करने के कुछ लाभ निम्नलिखित हैं:

दृश्य प्रतिनिधित्व: ईआर डायग्राम डेटा आवश्यकताओं और एंटिटीज के बीच संबंधों का दृश्य प्रतिनिधित्व प्रदान करते हैं, जो स्टेकहोल्डर्स के लिए उनकी आवश्यकताओं को समझने और संचार करने में आसान बना सकता है।
सरलीकृत डेटाबेस डिजाइन: ईआर डायग्राम जटिल प्रणालियों को छोटे, अधिक प्रबंधन योग्य हिस्सों में बांटकर डेटाबेस डिजाइन की प्रक्रिया को सरल बनाने में मदद कर सकते हैं।
सुधारित डेटा अखंडता: ईआर डायग्राम प्रत्येक एंटिटी के एक अद्वितीय पहचानकर्ता होने और एंटिटीज के बीच संबंधों को स्पष्ट रूप से परिभाषित करने के लिए सुनिश्चित करके डेटा अखंडता में सुधार करने में मदद कर सकते हैं।
कुशल डेटाबेस रखरखाव: ईआर डायग्राम डेटाबेस में संभावित समस्याओं की पहचान करने में मदद कर सकते हैं, जिससे रखरखाव और अपडेट करना अधिक कुशल बन जाता है।

निष्कर्ष

ईआर डायग्राम डेटाबेस में एंटिटीज के बीच संबंधों को दृश्यात्मक रूप से देखने और समझने के लिए एक शक्तिशाली उपकरण हो सकते हैं। वे डेटा आवश्यकताओं को स्पष्ट और संक्षिप्त तरीके से प्रस्तुत करते हैं, डेटाबेस डिजाइन को सरल बनाते हैं और डेटा अखंडता में सुधार करते हैं। इसके अलावा, ईआर डायग्राम डेटाबेस में संभावित समस्याओं की पहचान करने में मदद कर सकते हैं, जिससे रखरखाव और अपडेट करना अधिक कुशल बन जाता है। यद्यपि ईआर डायग्राम के उपयोग में कुछ नुकसान हो सकते हैं, लेकिन उनके लाभ आमतौर पर किसी भी नुकसान को ओवरकम करते हैं। अंततः, ईआर डायग्राम डेवलपर्स, डिजाइनर्स और स्टेकहोल्डर्स को एक साथ काम करने में अधिक कुशल बनाने में मदद कर सकते हैं, ताकि कुशल और प्रभावी डेटाबेस बनाए जा सकें।
