UML क्या है, और इसकी अभी भी क्यों आवश्यकता है?

सॉफ्टवेयर विकास की जटिल दुनिया में, संचार अत्यंत महत्वपूर्ण है। एक विचार के प्रारंभिक अवधारणा से लेकर इसके अंतिम कार्यान्वयन तक, स्टेकहोल्डर्स के बीच एक साझा समझ लाभ के लिए आवश्यक है। यहीं पर संयुक्त ढांचा भाषा (UML) आती है, जो सॉफ्टवेयर के लिए एक मानकीकृत नक्शे के रूप में काम करती है, एक दृश्य भाषा जो अमूर्त विचारों और वास्तविक कोड के बीच की खाई को पार करती है।

एक मानक की उत्पत्ति

UML के पहले, सॉफ्टवेयर विकास अक्सर असंगत चिन्हांकन और विधियों की गूंज बना रहता था। प्रत्येक टीम, और कभी-कभी एकल विकासकर्मियों द्वारा भी, प्रणाली के डिज़ाइन के प्रतिनिधित्व के अपने अद्वितीय तरीके अपनाए जाते थे। इस विभाजन ने सहयोग, समझ और रखरखाव में महत्वपूर्ण चुनौतियां उत्पन्न कीं। यह स्पष्ट था कि एक सार्वभौमिक भाषा की आवश्यकता थी।

1990 के दशक के अंत में कई प्रमुख वस्तु-उन्मुख मॉडलिंग विधियों के एकीकरण को देखा गया, जिसका नेतृत्व “द थ्री अमाइगोस” द्वारा किया गया था: ग्रेडी बूच, इवर जैकबसन, और जेम्स रुंबॉउ। उनके संयुक्त प्रयास, रेशनल सॉफ्टवेयर के तत्वों के तहत, 1997 में UML 1.0 के निर्माण की ओर ले गए। इस मूलभूत संस्करण को त्वरित गति से ऑब्जेक्ट मैनेजमेंट ग्रुप (OMG) द्वारा उद्योग मानक के रूप में अपनाया गया, जिसने सॉफ्टवेयर इंजीनियरिंग के इतिहास में एक महत्वपूर्ण क्षण को चिह्नित किया।

UML क्या है और इसका क्या महत्व है?

इसके केंद्र में, UML एक आलेखीय निर्देशांक प्रणाली है जिसका उद्देश्य एक सॉफ्टवेयर-केंद्रित प्रणाली के कार्यों को दृश्य बनाना, निर्दिष्ट करना, निर्माण करना और दस्तावेजीकरण करना है। यह एक स्वयं की प्रोग्रामिंग भाषा नहीं है, बल्कि यह यह समझने और समझाने का एक उपकरण है कि सॉफ्टवेयर प्रणाली कैसे बनाई जाती है और कैसे काम करती है। इसे एक इमारत के वास्तुकला ड्राइंग के रूप में सोचें – वे घर का निर्माण नहीं करते हैं, लेकिन वे उसकी संरचना, घटकों और उनके बीच अंतर्क्रिया को निर्दिष्ट करते हैं।निर्माण करते हैंघर, लेकिन वे इसकी संरचना, घटकों और उनके बीच अंतर्क्रिया को निर्दिष्ट करते हैं।

UML को एक समृद्ध संग्रह में आरेख प्रकार प्रदान करता है, जिसमें प्रत्येक सॉफ्टवेयर प्रणाली के विभिन्न पहलुओं का प्रतिनिधित्व करने के लिए अनुकूलित किया गया है। ये आरेख बहुमुखी दृष्टिकोण प्रदान करते हैं, जिससे विकासकर्मी, वास्तुकार, व्यापार विश्लेषक और यहां तक कि तकनीकी रूझगर रहित स्टेकहोल्डर्स को जटिल प्रणाली के व्यवहार और संरचना को स्पष्टता से समझने में सक्षम बनाते हैं।

आधुनिक वास्तुकला स्पष्टता के लिए UML अब भी अनिवार्य क्यों है?

• मानकीकृत संचार:UML एक सार्वभौमिक रूप से समझी जाने वाली दृश्य शब्दावली प्रदान करता है। इससे अस्पष्टता और गलत व्याख्या में तीव्र कमी आती है, जिससे विकास टीमों और विभिन्न विभागों के बीच बेहतर सहयोग को बढ़ावा मिलता है।

• प्रणाली दृश्यात्मकता:जटिल सॉफ्टवेयर प्रणाली अत्यधिक अमूर्त हो सकती हैं। UML इन अमूर्तता को भौतिक रूप से उपलब्ध कराता है, जिससे स्टेकहोल्डर्स को वास्तुकला, डेटा प्रवाह और विभिन्न स्तरों पर अंतर्क्रिया को देखने और समझने में सक्षम बनाता है।

• प्रारंभिक समस्या निदान:कोडिंग शुरू करने से पहले एक प्रणाली के मॉडलिंग के द्वारा, संभावित दोष, असंगतता और डिज़ाइन की समस्याओं की पहचान की जा सकती है और विकास चक्र के शुरुआती चरण में इनका समाधान किया जा सकता है, जिससे भविष्य में महत्वपूर्ण समय और संसाधनों की बचत होती है।

• सुधारा गया दस्तावेजीकरण:UML आरेख जीवंत दस्तावेजीकरण के रूप में काम करते हैं, जो प्रणाली के डिज़ाइन के स्पष्ट और संक्षिप्त प्रतिनिधित्व प्रदान करते हैं। यह नए सदस्यों के टीम में शामिल होने, भविष्य के रखरखाव और प्रणाली के विकास के लिए अत्यंत मूल्यवान है।

• बेहतर डिज़ाइन निर्णय:मॉडलिंग करने की क्रिया वास्तुकारों और विकासकर्मियों को प्रणाली की संरचना, व्यवहार और संबंधों के बारे में गहन विचार करने के लिए मजबूर करती है, जिससे अधिक विश्वसनीय, विस्तृत और रखरखाव योग्य डिज़ाइन बनते हैं।

• कोड उत्पन्न करने में सहायता करता है (कुछ मामलों में): इसके मुख्य उद्देश्य के रूप में नहीं, लेकिन कुछ उन्नत UML उपकरण अच्छी तरह से परिभाषित मॉडलों से कोड स्टब या फ्रेमवर्क उत्पन्न कर सकते हैं, जिससे विकास प्रक्रिया को और अधिक सुगम बनाया जा सकता है।

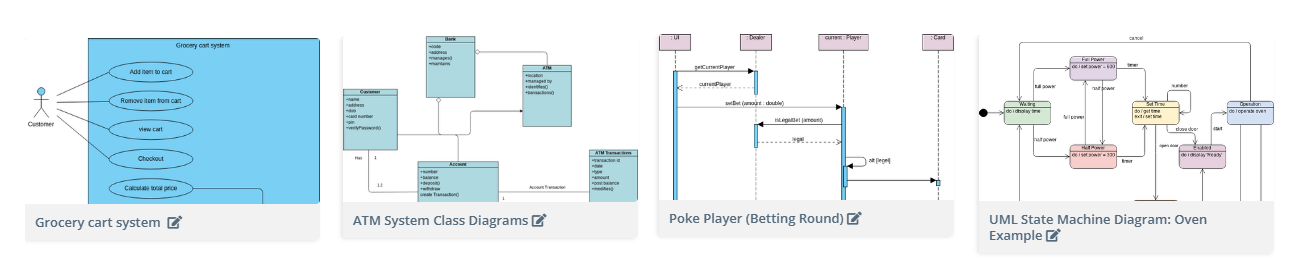

मुख्य UML आरेख प्रकार

UML एक विस्तृत श्रृंखला में आरेख प्रकारों को शामिल करता है, जिन्हें व्यापक रूप से संरचनात्मक और व्यवहारक्रम आरेखों.

संरचनात्मक आरेख: प्रणाली क्या है

इन आरेखों में प्रणाली के स्थिर पहलुओं पर ध्यान केंद्रित किया गया है, जिसमें इसके घटकों और उनके संबंधों का चित्रण किया गया है।

• वर्ग आरेख: सबसे मूलभूत UML आरेख, यह क्लासेज, इंटरफेस, गुण, संचालन, और उनके संबंधों (संबंध, विरासत, एग्रीगेशन, संघटना) का चित्रण करता है। यह एक प्रणाली की स्थिर संरचना को समझने के लिए निर्णायक है।


• वस्तु आरेख: एक विशिष्ट समय पर प्रणाली की एक झलक, जो क्लासेज के उदाहरण और उनके संबंधों को दिखाती है। यह क्लास संबंधों के विशिष्ट उदाहरणों के प्रदर्शन के लिए उपयोगी है।

• घटक आरेख: सॉफ्टवेयर घटकों के बीच संगठन और निर्भरता को दराता है, दिखाता है कि वे एक बड़ी प्रणाली बनाने के लिए कैसे जुड़ते हैं और एक दूसरे के साथ अंतरक्रिया करते हैं।

• डिप्लॉयमेंट आरेख: आर्टिफैक्ट्स (जैसे सॉफ्टवेयर � eksekutables, लाइब्रेरी) के नोड्स (जैसे हार्डवेयर उपकरण, ऑपरेटिंग प्रणाली) पर भौतिक डिप्लॉयमेंट को दिखाता है। यह प्रणाली की रनटाइम संरचना को दृश्यात्मक रूप से दर्शाता है।


• पैकेज आरेख: मॉडल तत्वों को समूहों (पैकेज) में व्यवस्थित करता है और उनके निर्भरता दिखाता है। इससे बड़ी प्रणाली की जटिलता को प्रबंधित करने में मदद मिलती है जब इन्हें तार्किक इकाइयों में बांटा जाता है।

• संयुक्त संरचना आरेख: एक वर्गीकरणकर्ता (जैसे एक क्लास या घटक) की आंतरिक संरचना का प्रतिनिधित्व करता है, जिसमें इसके भाग, पोर्ट और कनेक्टर शामिल हैं। यह जटिल आंतरिक संरचनाओं को विस्तार से दर्शाने के लिए उपयोगी है।

व्यवहार आरेख: प्रणाली क्या करती है

ये आरेख प्रणाली के गतिशील पहलुओं पर ध्यान केंद्रित करते हैं, जो समय के साथ इसके व्यवहार को दराते हैं।

• उपयोग अवसर आरेख: उपयोगकर्ता के दृष्टिकोण से एक प्रणाली की कार्यक्षमता का वर्णन करता है, जिसमें अभिनेता और उपयोग अवसर (कार्य) शामिल हैं जो वे करते हैं। यह प्रणाली की आवश्यकताओं और विस्तार को पकड़ने के लिए उत्कृष्ट है।


• अनुक्रम आरेख: वस्तुओं के बीच समय के क्रम में अंतरक्रिया को दिखाता है। यह एक विशिष्ट परिदृश्य में वस्तुओं के बीच संदेशों के प्रवाह को समझाने के लिए बहुत प्रभावी है।


• गतिविधि आरेख: एक प्रणाली के भीतर नियंत्रण या वस्तु प्रवाह के प्रवाह का मॉडल बनाता है, जो एक लक्ष्य प्राप्त करने के लिए किए जाने वाले क्रियाकलापों के क्रम को दराता है। यह एक प्रवाहचित्र के समान है लेकिन अधिक उन्नत क्षमताओं वाला है।


• अवस्था मशीन आरेख (अवस्था चार्ट आरेख): घटनाओं के प्रति प्रतिक्रिया में विभिन्न अवस्थाओं में एक वस्तु के व्यवहार का वर्णन करता है। जटिल जीवनचक्र व्यवहार वाली वस्तुओं के मॉडलिंग के लिए यह आवश्यक है।
