UML समय आरेखों को समझना: एक व्यापक मार्गदर्शिका

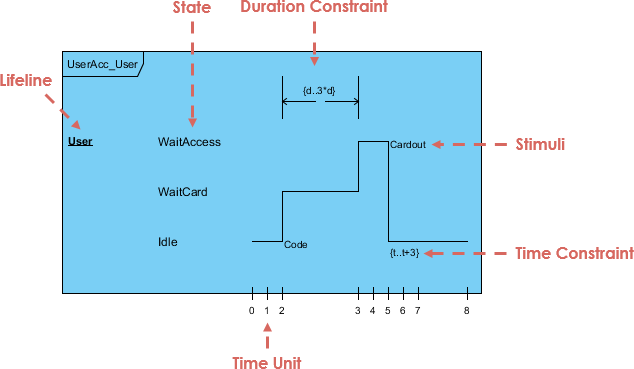

एकीकृत मॉडलिंग भाषा (UML) समय आरेख एक प्रकार का अंतरक्रिया आरेख है जो प्रणाली के भीतर वस्तुओं के समय सीमाओं पर ध्यान केंद्रित करता है। ये आरेख वास्तविक समय की प्रणालियों के लिए विशेष रूप से उपयोगी हैं जहां घटनाओं के समय और अवधि महत्वपूर्ण होती है। इस लेख में जुड़े चित्र के आधार पर UML समय आरेखों की मुख्य अवधारणाओं को समझाया जाएगा।

UML समय आरेखों की मुख्य अवधारणाएं

1. जीवन रेखा

जीवन रेखा एक वस्तु या भागीदार के समय के आधार पर अस्तित्व का प्रतिनिधित्व करती है। जुड़े चित्र में, जीवन रेखा को “User/Acc_User” के रूप में चिह्नित किया गया है और ऊर्ध्वाधर रूप से फैली हुई है, जो दर्शाता है कि उपयोगकर्ता प्रणाली में कितने समय तक उपस्थित रहता है।

2. अवस्था

अवस्थाएं वे स्थितियां हैं जिनमें एक वस्तु मौजूद हो सकती है। आरेख में “Idle,” “WaitCard,” “WaitAccess,” और “Cardout” जैसी अलग-अलग अवस्थाओं को दर्शाया गया है। प्रत्येक अवस्था उपयोगकर्ता के प्रणाली के साथ अंतरक्रिया के एक विशिष्ट चरण का प्रतिनिधित्व करती है।

3. अवधि सीमा

अवधि सीमाएं एक वस्तु द्वारा एक विशिष्ट अवस्था में बिताए गए समय की मात्रा को निर्दिष्ट करती हैं। चित्र में, अवधि सीमा को अंतराल [d..3d], जिसका अर्थ है कि उपयोगकर्ता “WaitAccess” अवस्था में d और 3d समय इकाइयों के बीच रह सकता है।

4. समय सीमा

समय सीमाएं अलग-अलग घटनाओं के बीच समय संबंधों को परिभाषित करती हैं। आरेख में, समय सीमा [t..t+3] के रूप में दिखाई गई है, जो दर्शाती है कि “Code” से “Cardout” तक के संक्रमण को t से t+3 समय इकाइयों के भीतर होना चाहिए।

5. उत्तेजना

उत्तेजनाएं अंतर्जात घटनाएं या संकेत हैं जो अवस्था परिवर्तन को उत्प्रेरित करती हैं। चित्र में, उत्तेजनाओं को अवस्थाओं के बीच संक्रमण द्वारा दर्शाया गया है, जैसे “WaitCard” से “Code” तक का संक्रमण और “Code” से “Cardout” तक का संक्रमण।

6. समय इकाई

समय इकाई आरेख में समय का मूल माप है। जुड़े चित्र में, समय इकाई को क्षैतिज अक्ष पर दर्शाया गया है, जिसमें 0 से 8 तक के बराबर अंतराल हैं। यह अक्ष विभिन्न अवस्थाओं और संक्रमणों के समय और अवधि को दृश्यमान बनाने में मदद करता है।

UML समय आरेख की व्याख्या करना

1. प्रारंभिक अवस्था: उपयोगकर्ता “Idle” अवस्था में शुरू होता है।
2. WaitCard अवस्था: उपयोगकर्ता “WaitCard” अवस्था में स्थानांतरित होता है, जहां एक कार्ड प्रस्तुत करने का इंतजार करता है।
3. Code अवस्था: कार्ड प्राप्त करने के बाद, उपयोगकर्ता “Code” अवस्था में जाता है, जहां कुछ प्रक्रिया या सत्यापन होता है।
4. WaitAccess अवस्था: उपयोगकर्ता फिर “WaitAccess” अवस्था में प्रवेश करता है, जहां पहुंच देने का इंतजार करता है। अवधि सीमा [d..3*d] अनुमत इंतजार समय को दर्शाती है।
5. कार्डआउट अवस्था: अंत में, उपयोगकर्ता “कार्डआउट” अवस्था में स्थानांतरित होता है, जो दर्शाता है कि कार्ड को प्रक्रिया कर ली गई है और प्रवेश दे दिया गया है। समय सीमा [t..t+3] सुनिश्चित करती है कि यह स्थानांतरण निर्धारित समय अंतराल के भीतर हो।

यूएमएल समय आरेखों के उपयोग

यूएमएल समय आरेख विभिन्न क्षेत्रों में आवश्यक हैं, जिनमें शामिल हैं:

• वास्तविक समय प्रणालियाँ: ऐसी प्रणालियाँ जहाँ समय क्रांतिक होता है, जैसे एम्बेडेड प्रणालियाँ, नियंत्रण प्रणालियाँ और संचार प्रोटोकॉल।
• प्रदर्शन विश्लेषण: सॉफ्टवेयर प्रणालियों के प्रदर्शन का विश्लेषण करना ताकि वे समय सीमा की आवश्यकताओं को पूरा करें।
• सिमुलेशन और परीक्षण: विभिन्न समय सीमा के तहत प्रणालियों के व्यवहार का सिमुलेशन और परीक्षण करना।

यूएमएल समय आरेख की वैकल्पिक प्रस्तुति

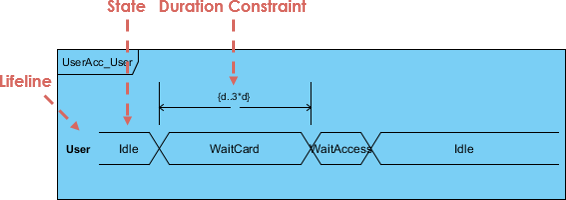

यूएमएल समय आरेख विभिन्न शैलियों में प्रस्तुत किए जा सकते हैं जबकि समान सूचना व्यक्त करते हैं। दूसरी छवि में वैकल्पिक प्रस्तुति राज्यों और अवधि सीमाओं पर ध्यान केंद्रित करके दृश्य प्रस्तुति को सरल बनाती है, जबकि प्रेरक और समय सीमाओं को स्पष्ट रूप से नहीं दिखाती है। नीचे, हम वैकल्पिक प्रस्तुति पर चर्चा करेंगे और बताएंगे कि दोनों आरेख एक जैसे कैसे हैं।

वैकल्पिक प्रस्तुति में मुख्य तत्व

1. जीवन रेखा: जीवन रेखा वही रहती है, जो समय के दौरान “उपयोगकर्ता/एक्सेस_उपयोगकर्ता” के अस्तित्व का प्रतिनिधित्व करती है।
2. अवस्थाएँ: अवस्थाएँ “बेकार,” “कार्ड इंतजार,” “प्रवेश इंतजार,” और “बेकार” स्पष्ट रूप से दिखाई गई हैं। उपयोगकर्ता इन अवस्थाओं के माध्यम से क्रमिक रूप से स्थानांतरित होता है।
3. अवधि सीमा: “प्रवेश इंतजार” अवस्था के लिए अवधि सीमा [d..3*d] दिखाई गई है, जो अनुमत इंतजार समय को दर्शाती है।

दोनों आरेखों की समतुल्यता

1. जीवन रेखा: दोनों आरेखों में “उपयोगकर्ता/एक्सेस_उपयोगकर्ता” के लिए एक जीवन रेखा है, जो समान समय अंतराल के लिए प्रतिनिधित्व करती है।
2. अवस्थाएँ: दोनों आरेखों में अवस्थाओं का क्रम समान है: “बेकार” → “कार्ड इंतजार” → “प्रवेश इंतजार” → “बेकार।”
3. अवधि सीमा: दोनों आरेख अवस्था “प्रवेश इंतजार” के लिए अवधि सीमा [d..3*d] निर्दिष्ट करते हैं।
4. अप्रत्यक्ष समय सीमाएँ: यद्यपि वैकल्पिक प्रस्तुति समय सीमाओं को स्पष्ट रूप से नहीं दिखाती है, लेकिन उन्हें अप्रत्यक्ष रूप से समझा जाता है। अवस्थाओं के बीच स्थानांतरण क्रमिक रूप से होते हैं, और अवधि सीमाएँ सुनिश्चित करती हैं कि समय सीमा की आवश्यकताएँ पूरी हों।

विस्तृत तुलना

• प्रारंभिक अवस्था: दोनों आरेख प्रारंभिक अवस्था “Idle” से शुरू होते हैं।
• WaitCard अवस्था: दोनों आरेखों में “WaitCard” अवस्था में संक्रमण दिखाया गया है, जो इंगित करता है कि उपयोगकर्ता कार्ड का इंतजार कर रहा है।
• WaitAccess अवस्था: दोनों आरेखों में [d..3*d] अवधि सीमा वाली “WaitAccess” अवस्था उपलब्ध है, जो सुनिश्चित करती है कि उपयोगकर्ता निर्धारित अवधि के लिए प्रतीक्षा करे।
• अंतिम अवस्था: दोनों आरेख “WaitAccess” अवस्था के बाद “Idle” अवस्था में वापस लौटते हैं, चक्र को पूरा करते हैं।

वैकल्पिक प्रस्तुति के लाभ

• सरलता: वैकल्पिक प्रस्तुति सरल और समझने में आसान है, अतिरिक्त विवरणों के बिना मूल तत्वों पर ध्यान केंद्रित करती है।
• स्पष्टता: स्पष्ट प्रेरक और समय सीमाओं को छोड़कर, आरेख कम भारी हो जाता है, जिससे अवस्था संक्रमण और अवधि सीमाओं को देखना आसान हो जाता है।

निष्कर्ष

UML समय आरेख एक प्रणाली के भीतर वस्तुओं के समय और अवधि सीमाओं का दृश्य प्रतिनिधित्व प्रदान करते हैं। जीवन रेखाओं, अवस्थाओं, अवधि सीमाओं, समय सीमाओं, प्रेरकों और समय इकाइयों जैसी मुख्य अवधारणाओं को समझकर विकासकर्ता वास्तविक समय प्रणालियों के व्यवहार का प्रभावी रूप से मॉडलिंग और विश्लेषण कर सकते हैं। संलग्न चित्र एक व्यावहारिक उदाहरण के रूप में कार्य करता है, जो इन अवधारणाओं के एक सामान्य परिदृश्य में लागू करने के तरीके को दर्शाता है।
