यूएमएल अनुक्रम आरेख पर परिचय

यूएमएल (एकीकृत मॉडलिंग भाषा) अनुक्रम आरेख एक प्रकार के अंतरक्रिया आरेख हैं जो सॉफ्टवेयर प्रणाली के एक विशिष्ट परिदृश्य में वस्तुओं के बीच अंतरक्रिया को दर्शाते हैं। वे समय के साथ वस्तुओं के बीच आदान-प्रदान किए जाने वाले संदेशों के क्रम को दृश्य रूप से दर्शाने के लिए आवश्यक हैं, जिससे वे जटिल प्रणालियों के डिजाइन और दस्तावेजीकरण के लिए अमूल्य हो जाते हैं। यह मार्गदर्शिका यूएमएल अनुक्रम आरेख की मुख्य अवधारणाओं को कवर करेगी और विजुअल पैराडाइग जैसे उपकरणों के उपयोग से उनके निर्माण और प्रबंधन के लिए व्यापक अवलोकन प्रदान करेगी।

मुख्य अवधारणाएँ

वस्तुएँ और जीवन रेखाएँ

अनुक्रम आरेख में, वस्तुओं को जीवन रेखाओं द्वारा दर्शाया जाता है। प्रत्येक जीवन रेखा समय के साथ एक वस्तु के अस्तित्व को दर्शाती है, और इन वस्तुओं के बीच अंतरक्रिया (संदेश) जीवन रेखाओं के बीच तीर के रूप में दर्शाई जाती है। अंतरक्रिया में शामिल वस्तुओं को आरेख के शीर्ष पर सूचीबद्ध किया जाता है, जिसमें उनकी जीवन रेखाएँ नीचे की ओर फैली होती हैं।

संदेश

संदेश वस्तुओं के बीच संचार का प्रतिनिधित्व करते हैं। इन्हें सेंडर की जीवन रेखा से रिसीवर की जीवन रेखा तक तीर के रूप में दर्शाया जाता है। संदेश सिंक्रोनस (पूर्ण तीर के साथ ठोस रेखा) या एसिंक्रोनस (खुले तीर के साथ ठोस रेखा) हो सकते हैं। संदेशों का क्रम उनकी ऊर्ध्वाधर स्थिति द्वारा दर्शाया जाता है, जहां सबसे पहले आने वाले संदेश ऊपर होते हैं।

संयुक्त खंड

संयुक्त खंडों का उपयोग लूप, शाखाएँ और वैकल्पिक प्रवाह जैसी जटिल अंतरक्रियाओं को दर्शाने के लिए किया जाता है। इनके द्वारा अंतरक्रियाओं को एक इकाई में समूहित करने की अनुमति मिलती है, जिससे आरेख पठनीय और संगठित हो जाता है। उदाहरण के लिए, एक लूप खंड दोहराए जाने वाली अंतरक्रियाओं का प्रतिनिधित्व कर सकता है, जबकि एक वैकल्पिक खंड शर्तों के आधार पर अलग-अलग मार्गों को दर्शा सकता है।

अनुक्रम आरेख बनाना

मूल चरण

1. वस्तुओं की पहचान करें: परिदृश्य में शामिल वस्तुओं को निर्धारित करें। इन वस्तुओं को आरेख में जीवन रेखाओं द्वारा दर्शाया जाएगा।
2. संदेशों को परिभाषित करें: वस्तुओं के बीच आदान-प्रदान किए जाने वाले संदेशों की पहचान करें। प्रत्येक संदेश में स्पष्ट सेंडर और रिसीवर होना चाहिए।
3. जीवन रेखाएँ खींचें: प्रत्येक वस्तु के लिए जीवन रेखाओं को आरेख के शीर्ष पर रखें, और उन्हें नीचे की ओर फैलाएं ताकि समय के बीतने का प्रतिनिधित्व किया जा सके।
4. संदेश जोड़ें: जीवन रेखाओं के बीच तीर खींचकर संदेशों का प्रतिनिधित्व करें। सुनिश्चित करें कि संदेशों का क्रम ऊपर से नीचे तक कालानुक्रमिक हो।
5. संयुक्त खंडों का उपयोग करें: यदि अंतरक्रिया में लूप, शाखाएँ या वैकल्पिक मार्ग शामिल हैं, तो संबंधित संदेशों को समूहित करने के लिए संयुक्त खंडों का उपयोग करें।

उदाहरण परिदृश्य

एक ग्राहक आदेश देने के एक सरल परिदृश्य पर विचार करें:

1. ग्राहक एक आदेश बनाता है.
2. ग्राहक आदेश में वस्तुएँ जोड़ता है.
3. प्रत्येक वस्तु की स्टॉक में उपलब्धता की जांच की जाती है.
4. यदि उत्पाद उपलब्ध है, तो इसे आदेश में जोड़ दिया जाता है.

अनुक्रम आरेख में, इसे ग्राहक, आदेश और स्टॉक वस्तुओं के लिए जीवन रेखाओं के साथ दर्शाया जाएगा। संदेश इन वस्तुओं के बीच अंतरक्रिया को दर्शाएंगे, जैसे कि “आदेश बनाएं”, “वस्तु जोड़ें”, और “उपलब्धता जांचें।”

विजुअल पैराडाइग्म में उन्नत विशेषताएं

स्वचालित संख्यांकन

विजुअल पैराडाइग्म अनुक्रम आरेखों के लिए स्वचालित संख्यांकन विशेषता प्रदान करता है, जो संदेशों को स्वचालित रूप से संख्यांकित करता है। यह विशेषता बड़े आरेखों के लिए विशेष रूप से उपयोगी है, जो अंतरक्रिया के क्रम के लिए दृश्य गाइड प्रदान करती है। उपयोगकर्ता आरेख के पृष्ठभूमि पर दाएं क्लिक करके और उछलते मेनू से आवश्यक विकल्प चुनकर संख्यांकन शैली को कस्टमाइज़ कर सकते हैं6.

बड़े आरेखों को विभाजित करना

जटिल परिदृश्यों के लिए, अनुक्रम आरेख बड़े और अनियंत्रित हो सकते हैं। विजुअल पैराडाइग्म उपयोगकर्ताओं को एक अनुक्रम आरेख को कई छोटे आरेखों में विभाजित करने की अनुमति देता है। इसे पूरे आरेख या विशिष्ट भागों को चुनकर और कॉपी-पेस्ट फंक्शन का उपयोग करके किया जा सकता है। इस दृष्टिकोण से स्पष्टता और प्रबंधन को बनाए रखने में मदद मिलती है3.

ऑनलाइन उपकरण

विजुअल पैराडाइग्म ऑनलाइन (VP ऑनलाइन) एक मुफ्त, वेब-आधारित UML ड्रॉइंग टूल प्रदान करता है, जो अनुक्रम आरेखों के निर्माण को सरल बनाता है। इस उपकरण में सभी आवश्यक UML प्रतीक और कनेक्टर शामिल हैं, जिससे पेशेवर आरेख बनाना आसान होता है। VP ऑनलाइन आकृति और रेखा शैलियों, फॉन्ट शैलियों और समानांतर उपकरण जैसे विभिन्न सजावट विकल्प प्रदान करता है, ताकि आरेखों की दृश्य सुंदरता में सुधार किया जा सके7.

श्रेष्ठ व्यवहार

1. इसे सरल रखें: अंतरक्रिया के एक उच्च स्तरीय दृश्य से शुरू करें और धीरे-धीरे विवरण जोड़ें। बहुत अधिक वस्तुओं या संदेशों के साथ आरेख को अत्यधिक जटिल न बनाएं।
2. विवरणात्मक नामों का उपयोग करें: सुनिश्चित करें कि वस्तु के नाम और संदेश लेबल स्पष्ट और विवरणात्मक हों। इससे किसी भी समीक्षा करने वाले के लिए आरेख को समझना आसान होता है।
3. संयुक्त खंडों का उपयोग करें: जटिल अंतरक्रियाओं को संभालने के लिए संयुक्त खंडों का उपयोग करें। इससे आरेख को व्यवस्थित और पठनीय बनाए रखने में मदद मिलती है।
4. समीक्षा और पुनरावृत्ति करें: नियमित रूप से स्टेकहोल्डर्स के साथ अनुक्रम आरेख की समीक्षा करें और प्रतिक्रिया के आधार पर पुनरावृत्ति करें। इससे यह सुनिश्चित होता है कि आरेख इच्छित अंतरक्रिया का सही रूप से प्रतिनिधित्व करता है।

केस स्टडी: होटल बुकिंग प्रणाली अनुक्रम आरेख

यह केस स्टडी होटल बुकिंग प्रणाली के भीतर अंतरक्रियाओं के मॉडलिंग के लिए UML अनुक्रम आरेख के उपयोग का अध्ययन करती है। अनुक्रम आरेख एक होटल बुकिंग के लक्ष्य को प्राप्त करने के लिए प्रणाली के विभिन्न घटकों के बीच संचार का दृश्य प्रतिनिधित्व प्रदान करता है। आरेख के विश्लेषण से हम संदेशों के प्रवाह, वस्तुओं की जीवन रेखाओं और जटिल अंतरक्रियाओं को संभालने के लिए संयुक्त खंडों के उपयोग को समझ सकते हैं।

अनुक्रम आरेख समीक्षा

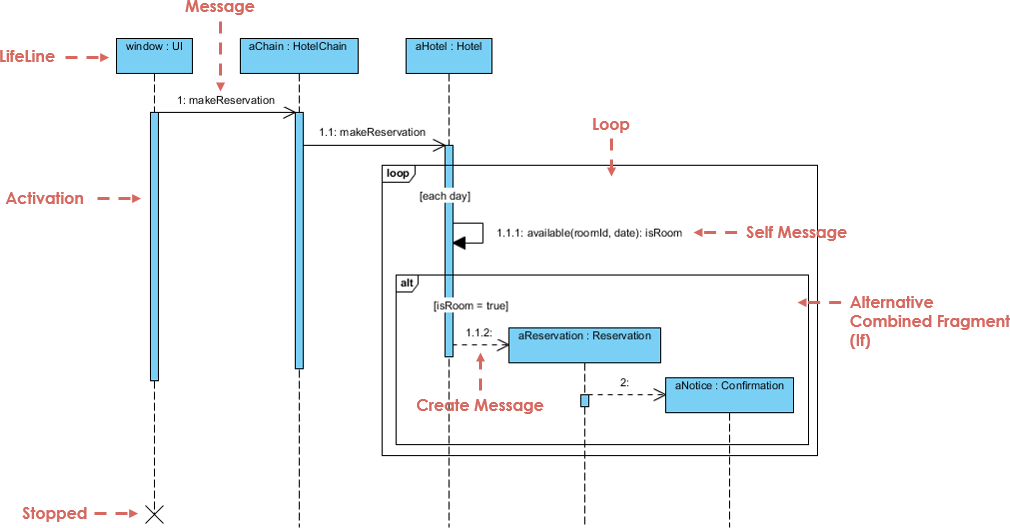

होटल बुकिंग प्रणाली के लिए अनुक्रम आरेख तीन मुख्य घटकों के बीच अंतरक्रिया को दर्शाता है: उपयोगकर्ता इंटरफेस (UI), होटल चेन और होटल। आरेख में प्रत्येक घटक के लिए जीवन रेखाएं, उनके बीच आदान-प्रदान किए गए संदेश और लूप और वैकल्पिक प्रवाहों का प्रतिनिधित्व करने के लिए संयुक्त खंड शामिल हैं।

मुख्य घटक

1. यूआई (उपयोगकर्ता इंटरफेस): उपयोगकर्ता द्वारा आरक्षण करने के लिए प्रणाली के साथ अंतरक्रिया करने के लिए इंटरफेस का प्रतिनिधित्व करता है।
2. होटल चेन: यूआई और विशिष्ट होटलों के बीच संचार के प्रबंधन के लिए एक मध्यस्थ के रूप में कार्य करता है।
3. होटल: आरक्षण किए जा रहे विशिष्ट होटल का प्रतिनिधित्व करता है।

अनुक्रम आरेख की व्याख्या करना

जीवन रेखाएँ और सक्रियता

• जीवन रेखाएँ: ऊर्ध्वाधर बिंदी रेखाएँ यूआई, होटल चेन और होटल वस्तुओं के जीवन रेखाओं का प्रतिनिधित्व करती हैं। ये जीवन रेखाएँ समय के साथ वस्तुओं के अस्तित्व को दर्शाती हैं।
• सक्रियता: जीवन रेखाओं पर आयताकार बॉक्स वस्तुओं की सक्रियता का प्रतिनिधित्व करते हैं। उदाहरण के लिए, उपयोगकर्ता आरक्षण प्रक्रिया शुरू करते ही यूआई सक्रिय हो जाता है।

संदेश

• 1: आरक्षण करें: यूआई एक संदेश भेजता है आरक्षण करें होटल चेन को आरक्षण प्रक्रिया शुरू करने के लिए संदेश भेजता है।
• 1.1: आरक्षण करें: होटल चेन द्वारा भेजा गया आरक्षण करें संदेश होटल को भेजा जाता है।
• 1.1.1: उपलब्ध(कमरा_आईडी, तिथि): रूम_उपलब्ध: होटल निर्दिष्ट तिथि के लिए कमरे की उपलब्धता की जांच करता है। यह एक स्वयं का संदेश है, जो लूप फ्रैगमेंट द्वारा दर्शाया गया है।
• 1.1.2: एक_आरक्षण: आरक्षण: यदि कमरा उपलब्ध है, तो होटल आरक्षण बनाता है और एक संदेश भेजता है आरक्षण होटल चेन को संदेश भेजता है।
• एक सूचना: पुष्टि: होटल चेन यूआई को पुष्टि सूचना भेजता है।

संयुक्त अंश

• लूप फ्रैगमेंट: लूप फ्रैगमेंट (लूप [प्रत्येक दिन]) इंगित करता है कि आरक्षण अवधि के प्रत्येक दिन के लिए उपलब्धता जांच की जाती है।
• वैकल्पिक संयुक्त फ्रैगमेंट (alt): वैकल्पिक संयुक्त फ्रैगमेंट (alt [isRoom = true]) कमरे की उपलब्धता के आधार पर शर्ती धारा का प्रतिनिधित्व करता है। यदि कमरा उपलब्ध है, तो आरक्षण बनाया जाता है; अन्यथा, प्रक्रिया एक अलग मार्ग का अनुसरण कर सकती है (इस आरेख में नहीं दिखाया गया है)।

स्टॉप्ड लाइफलाइन

• UI लाइफलाइन को अंत में “स्टॉप्ड” के रूप में चिह्नित किया गया है, जिससे यह इंगित करता है कि UI का आरक्षण प्रक्रिया में भाग लेना समाप्त हो गया है।

विस्तृत इंटरैक्शन फ्लो

1. आरक्षण शुरू करना: उपयोगकर्ता UI के साथ बातचीत करके आरक्षण प्रक्रिया शुरू करता है। UI एक आरक्षण बनाएँ संदेश होटल चेन को भेजता है।
2. अनुरोध को आगे भेजना: होटल चेन द्वारा भेजा गया आरक्षण बनाएँ संदेश होटल को भेजा जाता है।
3. उपलब्धता की जांच: होटल आरक्षण अवधि के प्रत्येक दिन के लिए कमरे की उपलब्धता की जांच करता है। इसे लूप फ्रैगमेंट और स्वयं के संदेश उपलब्ध(कमराId, तिथि): उपलब्ध.
4. आरक्षण बनाना: यदि कमरा उपलब्ध है, तो होटल आरक्षण बनाता है और एक आरक्षण संदेश होटल चेन को भेजता है।
5. पुष्टि भेजना: होटल चेन UI को एक पुष्टि सूचना भेजता है, जिससे आरक्षण प्रक्रिया पूरी हो जाती है।

निष्कर्ष

UML अनुक्रम आरेख उपयोगकर्ता अंतरक्रियाओं को दृश्य रूप से दिखाने और सॉफ्टवेयर प्रणालियों में डिज़ाइन करने के लिए शक्तिशाली उपकरण हैं। मुख्य अवधारणाओं को समझने और Visual Paradigm जैसे उपकरणों का उपयोग करके, विकासकर्ता स्पष्ट और प्रभावी अनुक्रम आरेख बना सकते हैं। चाहे आप अनुक्रम आरेखों में नए हों या अपने कौशल को बढ़ाने की तलाश में हों, इस गाइड में वर्णित दिशानिर्देशों और उत्तम व्यवहार का पालन करने से आप अनुक्रम आरेख निर्माण के कला को सीखने में सफल होंगे।

होटल बुकिंग प्रणाली के लिए अनुक्रम आरेख उपयोगकर्ता इंटरफेस, होटल चेन और होटल घटकों के बीच अंतरक्रियाओं के स्पष्ट और संक्षिप्त दृश्य को प्रदान करता है। लाइफलाइन्स, संदेशों और संयुक्त खंडों के उपयोग से, आरेख बुकिंग प्रक्रिया के प्रवाह को प्रारंभ से सत्यापन तक सफलतापूर्वक संचारित करता है। यह अध्ययन उदाहरण UML अनुक्रम आरेखों की शक्ति को दर्शाता है जो जटिल अंतरक्रियाओं के मॉडलिंग में और सॉफ्टवेयर प्रणालियों के डिज़ाइन और दस्तावेज़ीकरण में सहायता करते हैं।
