उपयोग केस विवरणों से विजुअल पैराडाइग्म के एआई अनुकूलन अनुक्रम आरेख उपकरण का उपयोग करके अनुक्रम आरेखों को अनुकूलित करना

अनुक्रम आरेखसॉफ्टवेयर इंजीनियरिंग में सिस्टम डिजाइन का एक मौलिक हिस्सा हैं, जो समय के साथ वस्तुओं या घटकों के बीच अंतरक्रिया को दर्शाते हैं। वे उपयोग केस को दृश्यीकृत करने के लिए विशेष रूप से उपयोगी हैं—विशिष्ट परिदृश्य जो उपयोगकर्ता के एक लक्ष्य को प्राप्त करने के लिए सिस्टम के साथ अंतरक्रिया करने का वर्णन करते हैं। हालांकि, उच्च स्तर के उपयोग केस विवरण से शुरू करके उसे विस्तृत, वास्तुकला-संगत आरेख में हाथ से अनुकूलित करना समय लेने वाला और त्रुटि-प्रवण हो सकता है।

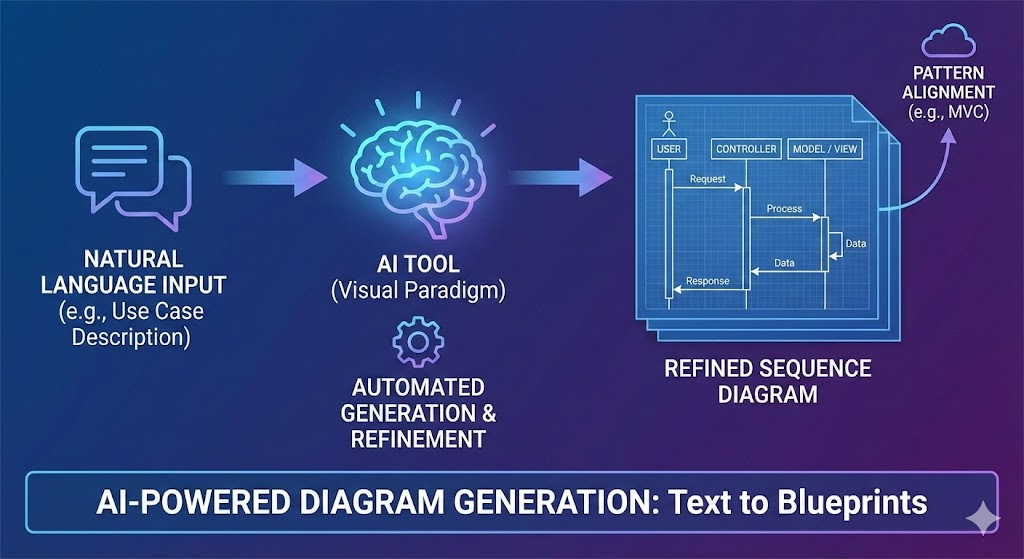

विजुअल पैराडाइग्म का एआई अनुक्रम आरेख अनुकूलन उपकरणयह चुनौती का समाधान करता है कृत्रिम बुद्धिमत्ता का उपयोग करके प्राकृतिक भाषा इनपुट, जैसे उपयोग केस विवरणों से स्वचालित रूप से अनुक्रम आरेख बनाने और अनुकूलित करने के लिए। यह उपकरण सरल, पाठात्मक प्रॉम्प्ट को बहु-परती वास्तुकला ब्लूप्रिंट में बदल देता है, जो आमतौर पर MVC (मॉडल-व्यू-कंट्रोलर) जैसे पैटर्न के साथ मेल खाता है, ताकि चिंताओं के अलगाव को सुनिश्चित किया जा सके। इस गाइड में, हम उपकरण के उपयोग के चरणों को चर्चा करेंगे, इसके आंतरिक कार्यों को समझाएंगे, और इसकी क्षमताओं पर आधारित व्यावहारिक उदाहरण प्रदान करेंगे।

उपयोग केस विवरणों को अनुकूलित करने के लिए इस उपकरण का उपयोग क्यों करें?

कैसे करें के बारे में गहराई से जाने से पहले, आइए मूल्य को समझें। उपयोग केस विवरण आमतौर पर कर्ता, पूर्वशर्तें, मुख्य प्रवाह, वैकल्पिक प्रवाह और पोस्टशर्तों का वर्णन करने वाला एक वर्णनात्मक विवरण होता है। इसे अनुक्रम आरेख में अनुकूलित करने के लिए घटकों के बीच सटीक अंतरक्रियाओं में विभाजित करना आवश्यक होता है।

द एआई अनुक्रम आरेख अनुकूलन उपकरण यहां उत्कृष्ट है क्योंकि:

• यह प्राकृतिक भाषा को सीधे संभालता है: शुरुआती आरेखण कौशल या कोड की आवश्यकता नहीं है—सादे अंग्रेजी विवरण दर्ज करें।
• स्वचालित परत बनाना और समृद्धि: एआई मुख्य तत्वों (जैसे कर्ता, नियंत्रक, मॉडल, दृश्य) की पहचान करता है और विस्तृत संदेश प्रवाह जोड़ता है, जिससे वास्तुकला उत्तम अभ्यासों का पालन सुनिश्चित होता है।
• दक्षता और सटीकता: हाथ से काम कम करता है और कार्यान्वयन के लिए तैयार आरेख उत्पन्न करता है।
• एमवीसी के साथ एकीकरण: यह दिखाता है कि उपयोग केस एमवीसी का पालन कैसे करता है, उपयोगकर्ता इंटरफेस (दृश्य), व्यावसायिक तर्क (नियंत्रक) और डेटा संभाल (मॉडल) को अलग करता है।

इससे यह विकासकर्ताओं, वास्तुकारों और हितधारकों के लिए आदर्श बन जाता है जो अवधारणात्मक उपयोग केस से स्पष्ट, कार्यान्वयन योग्य दृश्य चाहते हैं।

चरण-दर-चरण गाइड: उपयोग केस विवरण से अनुक्रम आरेख को अनुकूलित करने का तरीका

प्रक्रिया सरल और विजुअल पैराडाइग्म के प्लेटफॉर्म में एकीकृत है। मान लीजिए कि आपके विजुअल पैराडाइग्म (ऑनलाइन या डेस्कटॉप संस्करण) तक पहुंच है, उपयोग केस विवरण से अनुकूलित अनुक्रम आरेख तक जाने के लिए इन चरणों का पालन करें।

चरण 1: एआई अनुक्रम आरेख अनुकूलन उपकरण तक पहुंचें

1. विजुअल पैराडाइग्म खोलें और मुख्य मेनू पर जाएं।
2. चुनें उपकरण > एप्सउपलब्ध एप्लिकेशनों को ब्राउज़ करने के लिए।
3. खोजें या ढूंढें अनुक्रम आरेख अनुकूलन उपकरणएप्लिकेशन।
4. क्लिक करें अभी शुरू करें टूल लॉन्च करने के लिए। इससे एक इंटरफेस खुलता है जहां आप अपने उपयोग केस विवरण दर्ज कर सकते हैं।

यदि आप टूल के नए हैं, तो इंटरफेस के बारे में त्वरित समीक्षा के लिए विजुअल पैराडाइग्म के ट्यूटोरियल (अक्सर ऐप के भीतर लिंक किया गया है) की जांच करें।

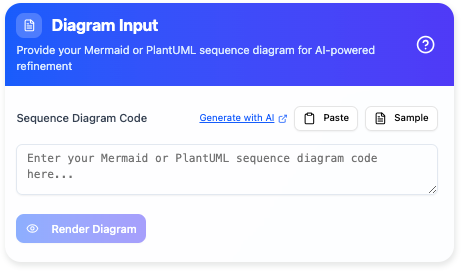

चरण 2: प्राकृतिक भाषा के रूप में अपने उपयोग केस विवरण दर्ज करें

टूल आपके उपयोग केस से निकले सरल, प्राकृतिक भाषा के प्रॉम्प्ट को स्वीकार करता है। यहीं से अनुकूलन शुरू होता है:

• एक स्पष्ट प्रॉम्प्ट बनाएं: उपयोग केस के एक उच्च स्तर के सारांश से शुरू करें। मुख्य कार्यकर्ताओं, क्रियाओं और अंतरक्रियाओं को शामिल करें। अत्यधिक जटिल शब्दावली से बचें; एआई को दैनिक भाषा की व्याख्या करने के लिए डिज़ाइन किया गया है।
• उपयोग केस तत्वों पर ध्यान केंद्रित करें: कार्यकर्ताओं (उदाहरण के लिए, “उपयोगकर्ता”), ट्रिगर्स (उदाहरण के लिए, “लॉग इन करता है”), और परिणामों (उदाहरण के लिए, “पहुंच दी गई”) जैसे विवरणों को शामिल करें। यदि आपका उपयोग केस MVC का पालन करता है, तो इसका संकेत दें, लेकिन एआई इसे स्वतः निर्धारित कर सकता है।
• इनपुट प्रारूप: विवरण को पाठ के रूप में दर्ज करें। उदाहरण के लिए, एक मूलभूत प्रॉम्प्ट एक एकल वाक्य हो सकता है, या आप एक अधिक संरचित उपयोग केस रूपरेखा प्रदान कर सकते हैं।

एआई इस इनपुट को प्रसारित करके एक आरेख में बदलता है, जिसमें पहचान की जाती है:

• कार्यकर्ता और जीवन रेखाएं: उपयोगकर्ताओं या सिस्टम घटकों का प्रतिनिधित्व करते हैं।
• संदेश और प्रवाह: समकालिक/असमकालिक अंतरक्रियाएं, लूप, विकल्प, आदि।
• आर्किटेक्चरल परतें: उपयुक्त स्थितियों में एमवीसी के साथ स्वचालित रूप से मैप करता है (उदाहरण के लिए, यूआई के लिए दृश्य, तर्क के लिए नियंत्रक, डेटा के लिए मॉडल)।

कोडिंग की आवश्यकता नहीं है—हालांकि यदि आपके पास एक मूलभूत यूएमएल-जैसा कोड स्निपेट है, तो आप उसे भी दर्ज कर सकते हैं ताकि अनुकूलन और तेजी से हो।

चरण 3: एआई को आरेख उत्पन्न और अनुकूलित करने दें

1. जनरेट या अनुकूलित बटन पर क्लिक करके अपना प्रॉम्प्ट जमा करें (इंटरफेस में थोड़ा अंतर हो सकता है)।
2. एआई इंजन इनपुट का विश्लेषण करता है:
   • प्राकृतिक भाषा का विश्लेषण: यह एनएलपी (प्राकृतिक भाषा प्रसंस्करण) का उपयोग करके एंटिटीज, क्रियाओं और क्रम को निकालता है।
   • समृद्धि: यदि स्पष्ट रूप से नहीं बताया गया है, तो त्रुटि संभालने, शर्ती प्रवाह या एमवीसी सुसंगतता जैसे विवरण जोड़ता है।
   • बहु-परतीकरण: एक समतल क्रम को एक पदानुक्रमिक क्रम में बदलता है, गहरी अंतरक्रियाओं को दिखाता है (उदाहरण के लिए, मॉडल परत में डेटाबेस कॉल)।
3. आउटपुट की समीक्षा करें: टूल अनुकूलित अनुक्रम आरेख का पूर्वावलोकन प्रदर्शित करता है। इसमें शामिल है:
   • घटकों के लिए जीवन रेखाएँ (उदाहरण के लिए, उपयोगकर्ता, लॉगिन कंट्रोलर, उपयोगकर्ता मॉडल)।
   • संदेश प्रवाह के लिए तीर (उदाहरण के लिए, “submitCredentials()” व्यू से कंट्रोलर तक)।
   • लूप, विकल्पों या अन्य आरेखों के संदर्भ के लिए फ्रेम।

यदि परिणाम पूर्ण नहीं है, तो आप प्रॉम्प्ट को बदलकर फिर से उत्पन्न करके इटरेट कर सकते हैं।

चरण 4: संपादित करें, निर्यात करें और सहयोग करें

एक बार उत्पन्न करने के बाद:

1. विजुअल पैराडाइग्म ऑनलाइन में संपादित करें: वेब-आधारित संपादक में आरेख खोलने के लिए क्लिक करें। यहाँ आप तालिम के लिए तत्वों को हाथ से जोड़, हटाया या समायोजित कर सकते हैं।
2. निर्यात विकल्प:
   • इस रूप में सहेजेंSVGउच्च गुणवत्ता वाले, स्केलेबल चित्रों के लिए, जो दस्तावेज़ों, प्रस्तुतियों या रिपोर्ट्स के लिए उपयुक्त हों।
   • PNG, PDF जैसे अन्य फॉर्मेट में निर्यात करें या बड़े UML मॉडल में एकीकृत करें।
3. सहयोग करें: टीम के प्रतिक्रिया के लिए विजुअल पैराडाइग्म के क्लाउड विशेषताओं के माध्यम से आरेख साझा करें, ताकि सभी अपने सुधारित उपयोग केस पर सहमत हों।

यह चरण लूप को बंद करता है, आपके सुधारित आरेख को विकास के लिए आधारभूत दस्तावेज़ में बदल देता है।

उदाहरण: उपकरण के साथ उपयोग केस को सुधारना

आइए उपकरण की वर्णित क्षमताओं पर आधारित दो उदाहरणों के माध्यम से गुजरें। ये एक सरल उपयोग केस वर्णन से विस्तृत अनुक्रम आरेख तक जाने का प्रदर्शन करते हैं।

उदाहरण 1: मूल उपयोगकर्ता लॉगिन उपयोग केस

उपयोग केस वर्णन (इनपुट प्रॉम्प्ट): “एक उपयोगकर्ता उपयोगकर्ता नाम और पासवर्ड दर्ज करके प्रणाली में लॉग इन करता है। प्रणाली प्रमाण पत्र की जांच करती है और सही होने पर पहुंच देती है, या गलत होने पर एक त्रुटि दिखाती है।”

AI इसे कैसे सुधारता है:

• उपकरण “उपयोगकर्ता लॉग इन करता है” को MVC शामिल एक अनुक्रम के रूप में व्याख्या करता है:
  • व्यू: उपयोगकर्ता इनपुट का प्रबंधन करता है (उदाहरण के लिए, लॉगिन फॉर्म)।
  • कंट्रोलर: अनुरोध का प्रसंस्करण करता है (उदाहरण के लिए, लॉगिन कंट्रोलर इनपुट की पुष्टि करता है)।
  • मॉडल: डेटा का प्रबंधन करता है (उदाहरण के लिए, UserModel डेटाबेस की जांच करता है)।
• जनरेट किए गए डायग्राम रूपरेखा:
  • लाइफलाइन्स: उपयोगकर्ता (एक्टर), लॉगिन दृश्य, लॉगिन नियंत्रक, उपयोगकर्ता मॉडल, डेटाबेस।
  • प्रवाह:
    1. उपयोगकर्ता → लॉगिन दृश्य: प्रवेश जानकारी (उपयोगकर्ता नाम, पासवर्ड)
    2. लॉगिन दृश्य → लॉगिन नियंत्रक: प्रवेश जानकारी जमा करें()
    3. लॉगिन नियंत्रक → उपयोगकर्ता मॉडल: उपयोगकर्ता की प्रमाणित करें (उपयोगकर्ता नाम, पासवर्ड)
    4. उपयोगकर्ता मॉडल → डेटाबेस: उपयोगकर्ता की जांच करें()
    5. डेटाबेस → उपयोगकर्ता मॉडल: परिणाम लौटाएं()
    6. यदि मान्य है: उपयोगकर्ता मॉडल → लॉगिन नियंत्रक: सफलता → लॉगिन दृश्य: डैशबोर्ड प्रदर्शित करें()
    7. यदि अमान्य है: त्रुटि संदेश के साथ विकल्पीय फ्रेम दृश्य पर वापस लौटाएं।
• रूपांतरण लाभ: मूल प्रॉम्प्ट में नहीं होने वाले त्रुटि संभालने और डेटाबेस इंटरैक्शन को जोड़ता है, जिससे MVC सुसंगतता सुनिश्चित होती है।

अपने प्रोजेक्ट विकी के लिए इसे SVG के रूप में निर्यात करें, और ऑनलाइन संपादित करें ताकि API कॉल जैसी विशिष्ट जानकारी जोड़ी जा सके।

उदाहरण 2: ई-कॉमर्स चेकआउट उपयोग केस

उपयोग केस विवरण (इनपुट प्रॉम्प्ट): “एक ग्राहक आइटम को खरीदारी गाड़ी में जोड़ता है, चेकआउट पर जाता है, भुगतान विवरण दर्ज करता है, और आदेश की पुष्टि करता है। प्रणाली भुगतान को प्रसंस्कृत करती है और स्टॉक को अद्यतन करती है।”

AI इसे कैसे रूपांतरित करता है:

• AI इसे बहु-परत वाले डायग्राम में विस्तारित करता है:
  • क्रियाकलापियों (ग्राहक) और MVC घटकों (खरीदारी दृश्य, चेकआउट नियंत्रक, आदेश मॉडल, भुगतान गेटवे, स्टॉक मॉडल) की पहचान करता है।
  • आइटम जोड़ने के लिए लूप और भुगतान विफलता के लिए विकल्प जोड़ता है।
• जनरेट किए गए डायग्राम रूपरेखा:
  • लाइफलाइन्स: ग्राहक, खरीदारी दृश्य, चेकआउट नियंत्रक, आदेश मॉडल, भुगतान गेटवे, स्टॉक मॉडल।
  • प्रवाह:
    1. लूप: ग्राहक → खरीदारी दृश्य: आइटम जोड़ें(आइटम आईडी)
    2. ग्राहक → खरीदारी दृश्य: चेकआउट पर जाएं()
    3. खरीदारी दृश्य → चेकआउट नियंत्रक: चेकआउट शुरू करें()
    4. चेकआउट नियंत्रक → आदेश मॉडल: आदेश बनाएं(खरीदारी आइटम)
    5. चेकआउट नियंत्रक → भुगतान गेटवे: भुगतान प्रसंस्कृत करें(विवरण)
    6. सफलता के मामले में: PaymentGateway → CheckoutController: पुष्टि → InventoryModel: updateStock() → CartView: displaySuccess()
    7. विकल्प: यदि विफलता होती है, तो त्रुटि को दृश्य पर लौटाएं।
• सुधार के लाभ: बाहरी एकीकरण (उदाहरण के लिए, PaymentGateway) को पेश करता है और स्पष्ट अलगाव सुनिश्चित करता है (दृश्य उपयोगिता उपयोग के लिए, मॉडल डेटा/स्थायित्व के लिए)।

इस सुधारित आरेख में हाथ से बनाने में घंटों का समय बचता है और चेकआउट प्रवाह के कार्यान्वयन के लिए एक नमूना प्रदान करता है।

सर्वोत्तम परिणाम प्राप्त करने के लिए टिप्स

• प्रॉम्प्ट की गुणवत्ता महत्वपूर्ण है: विस्तृत लेकिन संक्षिप्त रहें। एआई को सही प्रवाह की ओर निर्देशित करने के लिए क्रिया विशेषण (उदाहरण के लिए, “पुष्टि करता है,” “अद्यतन करता है”) का उपयोग करें।
• आवश्यता के अनुसार दोहराएं: यदि आउटपुट विवरणों को छोड़ देता है, तो प्रॉम्प्ट को सुधारें (उदाहरण के लिए, विकल्प के लिए “अमान्य भुगतान का प्रबंधन करें” जोड़ें)।
• आर्किटेक्चर के साथ समन्वय करें: आवश्यकता होने पर अपने प्रॉम्प्ट में MVC जैसे पैटर्नों का उल्लेख करें, लेकिन एआई अक्सर इन्हें स्वयं निर्धारित करती है।
• जटिलता का प्रबंधन करें: बड़े उपयोग के मामलों के लिए, उन्हें उप-प्रॉम्प्ट में बांटें और बाद में आरेखों को जोड़ें।
• सीमाएं: उपकरण एआई-आधारित है, इसलिए क्षेत्र-विशिष्ट सटीकता के लिए समीक्षा करें। यह विशेषज्ञ समीक्षा का प्रतिस्थापन नहीं है, लेकिन एक त्वरक है।

इस गाइड का पालन करके आप उपयोग के मामलों के विवरण को विस्तृत अनुक्रम आरेखों में प्रभावी ढंग से सुधार सकते हैं, जिससे आपकी डिज़ाइन प्रक्रिया सरल हो जाती है। अधिक उन्नत विशेषताओं के लिए Visual Paradigm के दस्तावेज़ीकरण या पाठ्यक्रमों का अन्वेषण करें। यदि आपको कोई समस्या आती है, तो उनकी समर्थन टीम एकीकरण में सहायता कर सकती है।
