विजुअल पैराडाइम एआई के साथ यूएमएल स्टेट मशीन डायग्राम को मास्टर करना

सॉफ्टवेयर इंजीनियरिंग और सिस्टम डिजाइन का दृश्य कृत्रिम बुद्धिमत्ता के मॉडलिंग टूल्स में एकीकरण के कारण एक महत्वपूर्ण बदलाव के दौर से गुजर रहा है। विशेष रूप से, यूएमएल (एकीकृत मॉडलिंग भाषा) के माध्यम से डायनामिक व्यवहार को मॉडल करने की क्षमता को मॉडलिंग प्लेटफॉर्म जैसे विजुअल पैराडाइम. एआई-संचालित विशेषताओं का उपयोग करके, टीमें अब यूएमएल स्टेट मशीन डायग्राम (अक्सर स्टेटचार्ट्स कहलाते हैं) प्राकृतिक भाषा प्रॉम्प्ट्स और स्मार्ट ऑटोमेशन के साथ बनाने, सुधारने और मास्टर करने में सक्षम हैं। यह गाइड इन उन्नत उपकरणों के उपयोग के तरीके का अध्ययन करता है ताकि हाथ से ड्राइंग के प्रयास को समाप्त किया जा सके और जटिल ऑब्जेक्ट लाइफसाइकल के लिए उच्च स्तरीय तर्क पर ध्यान केंद्रित किया जा सके।

यूएमएल स्टेट मशीन डायग्राम को समझना

यूएमएल स्टेट मशीन डायग्राम एक वस्तु, सिस्टम या कंपोनेंट के समय के साथ व्यवहार को देखने के लिए आवश्यक हैं। स्थिर डायग्राम के विपरीत जो संरचना दिखाते हैं, स्टेट डायग्राम एक एंटिटी के घटनाओं के प्रति प्रतिक्रिया को अलग-अलग स्थितियों के बीच संक्रमण के माध्यम से दिखाते हैं। ये प्रतिक्रियाशील सिस्टम—जैसे उपयोगकर्ता इंटरफेस, एम्बेडेड डिवाइस, प्रोटोकॉल और स्वचालित वर्कफ्लो—के लिए विशेष रूप से महत्वपूर्ण हैं, जहां सिस्टम का व्यवहार उसकी वर्तमान स्थिति और आने वाले प्रेरकों पर निर्भर करता है।

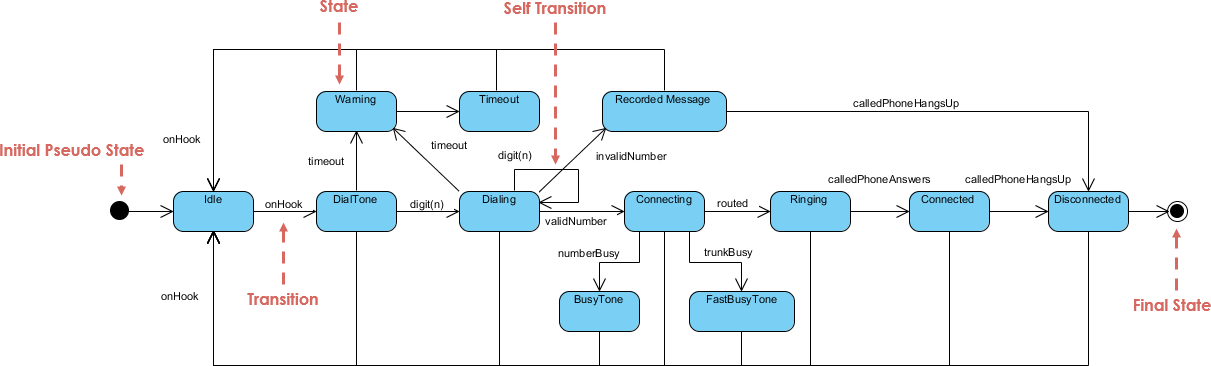

स्टेटचार्ट के मुख्य तत्व

व्यवहार को प्रभावी ढंग से मॉडल करने के लिए, यह समझना महत्वपूर्ण है कि विजुअल पैराडाइम की एआई आपके वर्णनों के आधार पर कौन-से मानक घटक उत्पन्न करेगी:

• स्थितियाँ: गोल किनारों वाले आयत के रूप में दर्शाए जाते हैं, जो विशिष्ट स्थितियों या स्थितियों को दर्शाते हैं (उदाहरण के लिए, “आराम”, “प्रोसेसिंग”, “त्रुटि”)।
• प्रारंभिक स्थिति: एक ठोस काला वृत्त जो प्रवाह के शुरुआती बिंदु को चिह्नित करता है।
• अंतिम स्थिति: एक बड़े वृत्त के अंदर एक ठोस वृत्त जो इंगित करता है कि प्रक्रिया समाप्त हो गई है या पूरी हो गई है।
• संक्रमण: एक स्थिति से दूसरी स्थिति में परिवर्तन को दर्शाने वाले निर्देशित तीर।
• घटनाएँ/ट्रिगर्स: बाहरी या आंतरिक प्रेरक जो संक्रमण को उत्पन्न करते हैं (उदाहरण के लिए, “वाहन पहचाना गया” या “भुगतान प्राप्त”)।
• गार्ड्स: बूलियन शर्तें ब्रैकेट्स में बंद (उदाहरण के लिए, [भुगतान वैध]) जो संक्रमण के कार्यान्वयन के लिए सत्य के रूप में मूल्यांकन किया जाना चाहिए।
• क्रियाएँ/गतिविधियाँ:संक्रमण के दौरान या एक अवस्था में प्रवेश, निकास या उसमें रहने पर होने वाली संचालन।

विजुअल पैराडाइम एआई आरेख निर्माण को कैसे बढ़ाता है

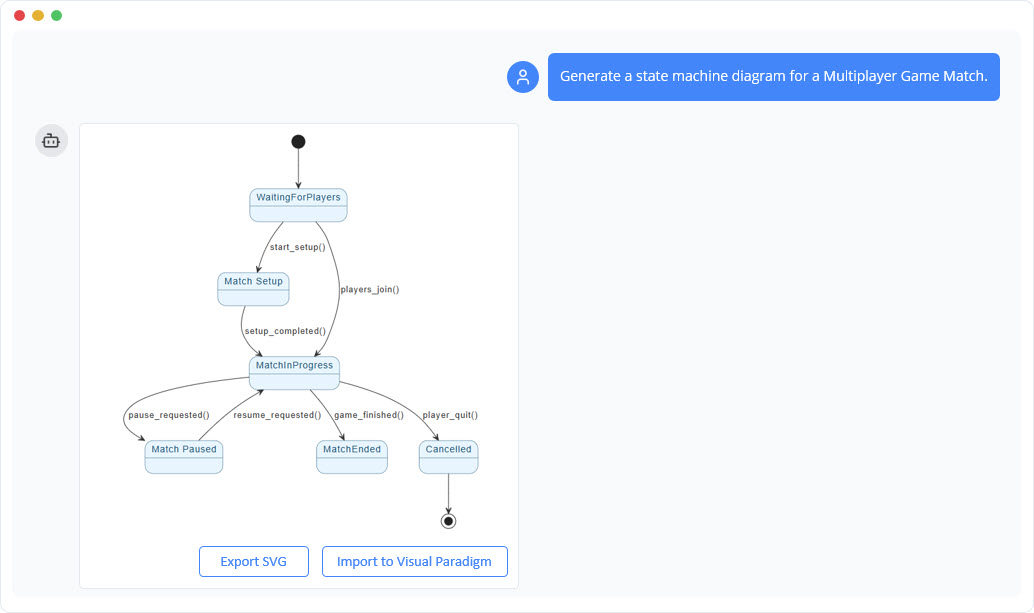

विजुअल पैराडाइम के एआई चैटबॉट कार्यप्रवाह को हाथ से खींचकर रखने के तरीके से बातचीत आधारित डिज़ाइन में स्थानांतरित करता है। ऑनलाइन टूल्स जैसे एक्सेस करकेएआई चैटबॉट, उपयोगकर्ता प्राकृतिक अंग्रेजी में प्रणाली के व्यवहार का वर्णन कर सकते हैं, और इंजन इसे व्याकरणिक रूप से सहीयूएमएल आरेखतुरंत।

एआई लेआउट संगठन के भारी काम को संभालता है, सही नोटेशन सुनिश्चित करता है, और यहां तक कि मृत अंत अवस्थाओं या अनसुलझे घटनाओं जैसी तार्किक कमियों का पता लगाता है। मुख्य क्षमताएँ इस प्रकार हैं:

• पाठ-से-आरेख उत्पादन:पाठ विवरणों से तुरंत दृश्य मॉडल बनाना।
• बातचीत आधारित संपादन:उपयोगकर्ताओं को अगले निर्देशों के साथ आरेखों को सुधारने की अनुमति देना, जैसे कि “अमान्य इनपुट के लिए गार्ड जोड़ें” या “त्रुटि मार्गों को लाल रंग से रंगें।”
• तार्किक प्रमाणीकरण:एआई आरेख का विश्लेषण कर सुझाव दे सकता है या अपहुंच योग्य अवस्थाओं को पहचान सकता है।
• कोड उत्पादन:दृश्य आरेख को जावा, पायथन और सी++ जैसी भाषाओं के लिए कार्यान्वयन कोड में बदलना।

चरण-दर-चरण कार्यप्रवाह: पाठ से आरेख तक

एक जटिल अवस्था मशीन आरेख बनाना अब एक संरचित, कुशल प्रक्रिया है। विजुअल पैराडाइम एआई की क्षमता को अधिकतम करने के लिए इस कार्यप्रवाह का पालन करें:

1. उपकरण तक पहुंचें

विजुअल पैराडाइम के ऑनलाइन एआई इंटरफेस (जैसे chat.visual-paradigm.com) पर जाएं और एक नई आरेख बनाने के सत्र शुरू करें।

2. स्पष्ट प्रॉम्प्ट तैयार करें

आउटपुट की गुणवत्ता इनपुट की स्पष्टता पर निर्भर करती है। प्रणाली के व्यवहार का विस्तृत वर्णन करें, मुख्य अवस्थाओं, ट्रिगर्स और परिणामों को निर्दिष्ट करें। उदाहरण के लिए:

“एक स्वचालित टोल संग्रह प्रणाली के लिए अवस्था आरेख बनाएं। प्रणाली आरंभ में आराम में होती है। जब कोई वाहन पास आता है, तो यह In Range में संक्रमण करता है और लाइसेंस प्लेट पढ़ता है। यदि वैध है, तो भुगतान प्रक्रिया में आगे बढ़ें। सफल भुगतान पर, भुगतान प्राप्त करें, रसीद जनरेट करें और लेन खोलें। यदि भुगतान विफल हो या कोई भुगतान नहीं हो, तो No Payment में संक्रमण करें और फिर दंड (जुर्माना लगाएं और सूचित करें)। प्रक्रिया के बाद आरंभ में रीसेट करें।”

3. उत्पादन और समीक्षा करें

प्रॉम्प्ट जमा करें। एआई उचितयूएमएल नोटेशन, जिसमें उप-अवस्थाएँ (उदाहरण के लिए, प्लेट की पुष्टि) और सफलता और विफलता के लिए अलग-अलग मार्ग शामिल हैं।

4. चरणबद्ध रूप से अनुकूलित करें और सुधारें

चालक निर्देशों का उपयोग करके आरेख को बेहतर बनाएं। आप कह सकते हैं, “सत्यापन संक्रमण पर एक गार्ड [प्लेट वैध] जोड़ें” या “दंड प्रवाह को लाल रंग में हाइलाइट करें।” उपकरण विज़ुअल को वास्तविक समय में अपडेट करता है।

5. सत्यापित करें और निर्यात करें

AI से तार्किक त्रुटियों की जांच करने के लिए कहें, जैसे कि “क्या कोई डेड-एंड स्टेट है?” संतुष्ट होने के बाद, आरेख को PNG, PDF या PlantUML फ़ाइल, या विकास के लिए संबंधित कोड उत्पन्न करें।

वास्तविक दुनिया के अनुप्रयोग

AI-चालित राज्य मॉडलिंग की लचीलापन विभिन्न उद्योगों और परिदृश्यों में लागू होता है:

• स्वचालित टोल प्रणालियाँ: वर्कफ़्लो में दर्शाए अनुसार, AI वाहन के पता लगाने, सत्यापन के लिए उप-राज्यों, भुगतान प्रक्रिया और दंड जैसे अनुपालन कार्रवाई जैसे जटिल प्रवाहों को मॉडल कर सकता है। यह सुनिश्चित करता है कि नियमित संचालन और अपवाद प्रबंधन दोनों को कवर किया गया है।
• स्मार्ट उपकरण (IoT): एक स्मार्ट थर्मोस्टेट के लिए, आरेख “बंद” पर शुरू हो सकता है, तापमान घटनाओं और गार्ड्स (उदाहरण के लिए, [तापमान > लक्ष्य]).
• दस्तावेज़ प्रवाह: एक दस्तावेज़ के जीवनचक्र का मॉडलिंग “प्रारंभिक रूप” से “समीक्षा में” (प्रस्तुत करने के कार्य के द्वारा ट्रिगर किया गया) और अंततः “प्रकाशित” तक, यदि बदलाव मांगे जाते हैं तो “प्रारंभिक रूप” पर लौटने वाले लूप के साथ।

लाभ और सर्वोत्तम प्रथाएं

UML के लिए AI को अपनाने सेराज्य मशीन आरेख गति, सटीकता और पहुंच के लाभ देता है। यह गैर-विशेषज्ञों के लिए बाधाओं को कम करता है जबकि इंजीनियरों को विश्वसनीय डिज़ाइन-से-कोड ब्रिज प्रदान करता है।

सर्वोत्तम परिणाम प्राप्त करने के लिए, इन सर्वोत्तम प्रथाओं का पालन करें:

• विशिष्ट बनें: रचनात्मक प्रॉम्प्ट का उपयोग करें जो स्पष्ट रूप से राज्यों और शर्तों को परिभाषित करें।
• पुनरावृत्ति करें: प्रक्रिया को एक बातचीत के रूप में लें। पहले प्रॉम्प्ट में आदर्शता की उम्मीद मत करें; चरण दर चरण सुधार करें।
• दृश्य समायोजन: AI से रंगों और प्रतीकों को समायोजित करने के लिए कहें ताकि सफल मार्गों और त्रुटि प्रवाहों के बीच अंतर किया जा सके।
• तार्किकता की जांच करें: संक्रमण की व्याख्या करने और गायब लिंक को पकड़ने के लिए AI की विश्लेषणात्मक क्षमताओं का लाभ उठाएं।

विज़ुअल पैराडाइमके AI उपकरण एक महत्वपूर्ण उपलब्धि का प्रतिनिधित्व करते हैं, जो जटिल व्यवहार मॉडलिंग को एक स्पष्ट प्रक्रिया में बदलते हैं जो टीमों को तेजी से और अधिक विश्वसनीयता के साथ डिज़ाइन करने में सक्षम बनाती है।
