एकीकृत मॉडलिंग भाषा (UML) स्टेट मशीन डायग्राम प्रणालियों के गतिशील व्यवहार के मॉडलिंग के लिए शक्तिशाली उपकरण हैं। वे वस्तु के विभिन्न अवस्थाओं को दर्शाते हैं और घटनाओं के प्रतिक्रिया में उन अवस्थाओं के बीच संक्रमण को दर्शाते हैं। इस लेख में Caps Lock उदाहरण का उपयोग करके स्टेट मशीन डायग्राम का गहन अध्ययन किया जाएगा और सॉफ्टवेयर विकास के लिए विजुअल पैराडाइग्म को आदर्श उपकरण के रूप में सिफारिश की जाएगी।
UML स्टेट मशीन डायग्राम का परिचय
एक UML स्टेट मशीन डायग्राम, जिसे स्टेट चार्ट के रूप में भी जाना जाता है, एक व्यवहार आधारित डायग्राम है जो एक वस्तु की विभिन्न अवस्थाओं और उन अवस्थाओं के बीच संक्रमण को दर्शाता है। यह वस्तु के जीवनचक्र के मॉडलिंग के लिए विशेष रूप से उपयोगी है, जिसमें इसके निर्माण से लेकर समाप्ति तक के चरण शामिल हैं, और समय के साथ वस्तु के विभिन्न घटनाओं के प्रति प्रतिक्रिया को समझने में मदद करता है।

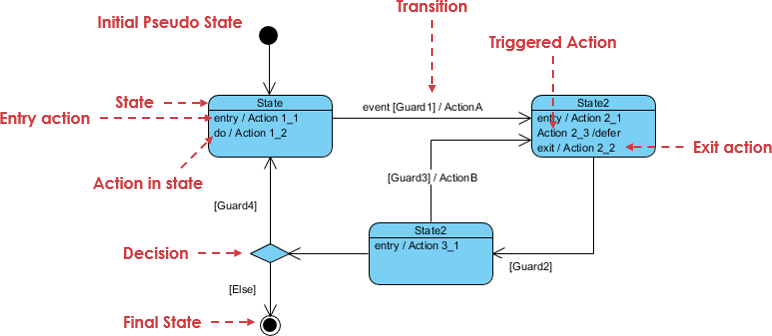

स्टेट मशीन डायग्राम के मुख्य घटक
1. अवस्थाएँ
अवस्थाएँ उन स्थितियों या स्थितियों का प्रतिनिधित्व करती हैं जिनमें एक वस्तु मौजूद हो सकती है। प्रत्येक अवस्था में प्रवेश कार्य, निकास कार्य और उस अवस्था में वस्तु के रहते हुए होने वाले कार्य हो सकते हैं।
2. संक्रमण
संक्रमण अवस्थाओं के बीच के मार्ग हैं, जो घटना के कारण अवस्था में परिवर्तन को दर्शाते हैं। संक्रमणों के साथ गार्ड (शर्तें) और कार्य जुड़े हो सकते हैं।
3. घटनाएँ
घटनाएँ अवस्थाओं के बीच संक्रमण को ट्रिगर करने वाली घटनाएँ हैं। वे बाहरी (उदाहरण के लिए, उपयोगकर्ता इनपुट) या आंतरिक (उदाहरण के लिए, एक टाइमर समाप्त होना) हो सकती हैं।
4. कार्य
कार्य संक्रमण के दौरान या एक अवस्था के भीतर किए जाने वाले संचालन हैं। इनमें प्रवेश कार्य (अवस्था में प्रवेश करते समय किए जाने वाले), निकास कार्य (अवस्था से बाहर निकलते समय किए जाने वाले), या अवस्था में कार्य (अवस्था में रहते हुए किए जाने वाले) शामिल हो सकते हैं।
5. प्रारंभिक और अंतिम अवस्थाएँ
प्रारंभिक अवस्था स्टेट मशीन का आरंभ बिंदु है, जिसे एक ठोस वृत्त द्वारा दर्शाया जाता है। अंतिम अवस्था अंत बिंदु है, जिसे एक ठोस वृत्त के चारों ओर एक वृत्त के साथ दर्शाया जाता है।
6. ट्रिगर
ट्रिगर वे घटनाएँ हैं जो अवस्थाओं के बीच संक्रमण के कारण बनाती हैं। उन्हें आमतौर पर संक्रमण तीरों पर लेबल किया जाता है।

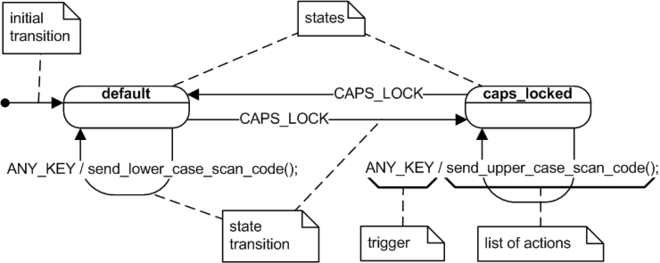

उदाहरण द्वारा सीखें: Caps Lock स्टेट मशीन डायग्राम
आइए दिए गए Caps Lock उदाहरण डायग्राम को विभाजित करें:
प्रारंभिक अवस्था
- प्रारंभिक संक्रमण: डायग्राम प्रारंभिक संक्रमण से शुरू होता है, जिसे एक ठोस वृत्त द्वारा दर्शाया गया है जो “डिफॉल्ट” अवस्था की ओर जाता है।
डिफॉल्ट अवस्था
- डिफॉल्ट अवस्था: पहली अवस्था “डिफॉल्ट” है, जहां Caps Lock बंद है।
- संक्रमण: “default” से “caps_locked” तक संक्रमण “CAPS_LOCK” घटना द्वारा उद्दीप्त किया जाता है।
- क्रिया: “default” अवस्था में किसी भी कुंजी दबाए जाने पर “send_lower_case_scan_code()” क्रिया की जाती है।
Caps_Locked अवस्था
- Caps_Locked अवस्था: अगली अवस्था “caps_locked” है, जहां कैप्स लॉक चालू है।
- संक्रमण: “caps_locked” से “default” तक वापस संक्रमण “CAPS_LOCK” घटना द्वारा उद्दीप्त किया जाता है।
- क्रिया: “caps_locked” अवस्था में किसी भी कुंजी दबाए जाने पर “send_upper_case_scan_code()” क्रिया की जाती है।
अवस्था संक्रमण
- अवस्था संक्रमण: आरेख “default” और “caps_locked” अवस्थाओं के बीच संक्रमण दिखाता है, जो “CAPS_LOCK” घटना द्वारा उद्दीप्त होते हैं।
- उद्दीपक: संक्रमणों को उद्दीपक घटना “CAPS_LOCK” के साथ लेबल किया गया है।
- क्रियाओं की सूची: प्रत्येक अवस्था में की गई क्रियाओं की सूची दी गई है, जैसे लोअर केस या अपर केस स्कैन कोड भेजना।
स्टेट मशीन आरेखों के लिए सर्वोत्तम अभ्यास
- इसे सरल रखें: आरेख को अत्यधिक जटिल न बनाएं। महत्वपूर्ण अवस्थाओं और संक्रमणों पर ध्यान केंद्रित करें।
- वर्णनात्मक नामों का उपयोग करें: अवस्थाओं और घटनाओं के नाम स्पष्ट रूप से रखें ताकि आरेख समझने में आसान हो।
- क्रियाओं और गार्ड्स का दस्तावेजीकरण करें: संक्रमण से जुड़ी किसी भी क्रिया और गार्ड्स का स्पष्ट रूप से दस्तावेजीकरण करें ताकि आरेख स्वयं स्पष्ट हो।
- समीक्षा और अनुकूलन करें: तंत्र के विकास के साथ आरेख की नियमित समीक्षा और अद्यतन करें।
UML के लिए विजुअल पैराडाइम का परिचय
विजुअल पैराडाइम एक प्रमुख सॉफ्टवेयर मॉडलिंग टूल है जो अनेक प्रकार के UML आरेखों, जिसमें स्टेट मशीन आरेख भी शामिल हैं, का समर्थन करता है। इसमें एक स्पष्ट इंटरफेस, शक्तिशाली विशेषताएं और व्यापक दस्तावेजीकरण है, जिसके कारण यह सॉफ्टवेयर विकासकर्ताओं के लिए आदर्श चयन है।
विजुअल पैराडाइम की प्रमुख विशेषताएं
- उपयोगकर्ता-मित्र इंटरफेस: आरेख बनाने और संपादित करने के लिए उपयोग में आसान ड्रैग-एंड-ड्रॉप इंटरफेस।
- व्यापक UML समर्थन: सभी प्रकार के UML आरेखों का समर्थन करता है, जिसमें क्लास आरेख, अनुक्रम आरेख और उपयोग केस आरेख शामिल हैं।
- सहयोग उपकरण: एक ही प्रोजेक्ट पर एक साथ कई उपयोगकर्ताओं के काम करने की अनुमति देता है, संस्करण नियंत्रण और सहयोग विशेषताओं के साथ।
- एकीकरण: लोकप्रिय विकास उपकरणों और प्लेटफॉर्मों, जैसे ईक्लिप्स, विजुअल स्टूडियो और गिट के साथ एकीकृत होता है।
- व्यापक दस्तावेज़ीकरण: उपयोगकर्ताओं को तेजी से शुरुआत करने में मदद करने के लिए विस्तृत दस्तावेज़ीकरण, ट्यूटोरियल और उदाहरण प्रदान करता है।
विजुअल पैराडाइग्म के साथ शुरुआत करें
- डाउनलोड और स्थापित करें: सॉफ्टवेयर डाउनलोड और स्थापित करने के लिए विजुअल पैराडाइग्म वेबसाइट पर जाएं।
- एक नया प्रोजेक्ट बनाएं: विजुअल पैराडाइग्म खोलें और अपने UML आरेखों के लिए एक नया प्रोजेक्ट बनाएं।
- अपना आरेख बनाएं: अपने आरेख बनाना शुरू करने के लिए स्टेट मशीन आरेख टूल का उपयोग करें। कैनवास पर राज्यों, संक्रमणों और अन्य तत्वों को ड्रैग और ड्रॉप करें।
- अनुकूलित करें और दस्तावेज़ीकरण करें: क्रियाओं, गार्ड्स और अन्य विवरणों को जोड़कर आरेख को अनुकूलित करें। नोट्स और विवरण जोड़ने के लिए दस्तावेज़ीकरण विशेषताओं का उपयोग करें।
- सहयोग करें और साझा करें: अपने आरेख को टीम सदस्यों के साथ साझा करें और वास्तविक समय में सहयोग करें। प्रस्तुतियों और दस्तावेज़ीकरण के लिए आरेख को विभिन्न फॉर्मेट में निर्यात करें।
निष्कर्ष
UML स्टेट मशीन आरेख तंत्र के गतिशील व्यवहार के मॉडलिंग के लिए एक शक्तिशाली उपकरण हैं। मुख्य घटकों और उत्तम व्यवहार को समझकर, आप ऐसे आरेख बना सकते हैं जो जटिल तंत्रों के डिजाइन और दस्तावेज़ीकरण में मदद करते हैं। कैप्स लॉक उदाहरण दर्शाता है कि स्टेट मशीन आरेख का उपयोग सरल लेकिन महत्वपूर्ण कार्यों के मॉडलिंग के लिए कैसे किया जा सकता है।
UML के लिए विजुअल पैराडाइग्म सॉफ्टवेयर विकासकर्ताओं के लिए एक उत्तम विकल्प है, जो आरेख बनाने और प्रबंधित करने के लिए व्यापक विशेषताओं और एक स्पष्ट इंटरफेस प्रदान करता हैUML आरेख। आज ही UML स्टेट मशीन आरेख और विजुअल पैराडाइग्म के साथ अपनी यात्रा शुरू करें, और अपने सॉफ्टवेयर मॉडलिंग क्षमताओं को अगले स्तर पर ले जाएं।
