परीक्षण समय आरेख को समझने का मार्गदर्शिका

अवलोकन

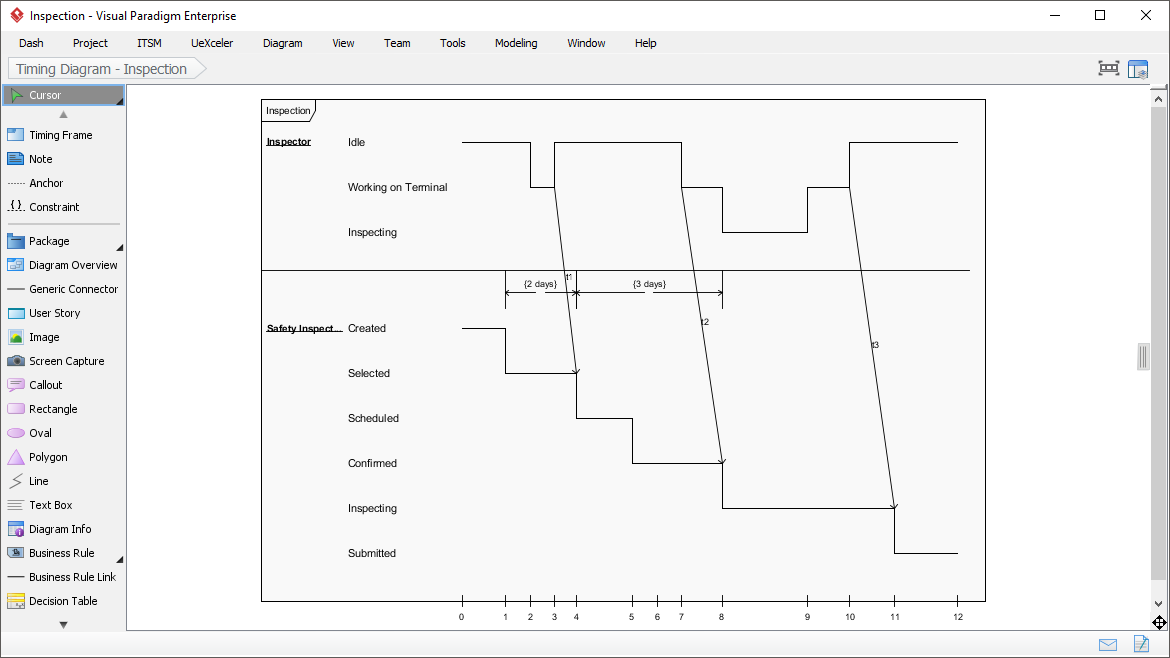

समय आरेख एक परीक्षण प्रक्रिया में शामिल विभिन्न गतिविधियों के क्रम और समय को दर्शाता है। यह कार्य प्रवाह को दृश्यमान बनाने और विभिन्न कार्यों के बीच निर्भरता को समझने में मदद करता है।

2. मुख्य घटक

• परीक्षक गतिविधियाँ:
  • अविरत: वह अवधि जब परीक्षक कोई भी परीक्षण से संबंधित कार्य में सक्रिय रूप से लगा नहीं है।
  • टर्मिनल पर काम करना: परीक्षक द्वारा टर्मिनल पर बिताया गया समय, जो शायद प्रशासनिक कार्यों या डेटा दर्ज करने के लिए है।
  • परीक्षण करना: परीक्षण करने में वास्तविक रूप से बिताया गया समय।
• सुरक्षा परीक्षण गतिविधियाँ:
  • निर्मित: वह बिंदु जब सुरक्षा परीक्षण कार्य का निर्माण किया जाता है।
  • चयनित: कार्य को आगे कार्रवाई के लिए चयनित किया गया है।
  • आयोजित: कार्य को परीक्षण के लिए आयोजित किया गया है।
  • पुष्टि की गई: कार्य की पुष्टि की गई है, जिससे परीक्षण के लिए तैयारी का संकेत मिलता है।
  • परीक्षण करना: सुरक्षा कार्य के लिए वास्तविक परीक्षण प्रक्रिया।
  • जमा किया गया: कार्य जमा कर दिया गया है, जिससे परीक्षण का समापन चिह्नित होता है।

3. समय रेखा

क्षैतिज अक्ष समय रेखा का प्रतिनिधित्व करता है, जिसे दिनों में चिह्नित किया गया है, 0 से 12 दिनों तक।

4. प्रक्रिया प्रवाह

• निरीक्षक:
  • निरीक्षक एक अवस्था में शुरू होता हैआराम अवस्था में।
  • चला जाता हैटर्मिनल पर काम कर रहा है 2 दिन के बाद।
  • शुरू होता हैनिरीक्षण कर रहा है 4 दिन के बाद और लगभग 10 वें दिन तक जारी रहता है।
  • वापस लौटता हैटर्मिनल पर काम कर रहा है थोड़ी देर के लिए फिर वापस जाता हैआराम.
• सुरक्षा निरीक्षण:
  • सुरक्षा निरीक्षण कार्य को शुरू किया गया हैबनाया गया शुरुआत में (दिन 0)।
  • यह हैचुना गया 2 दिन के बाद।
  • कार्य कोयोजना बनाई गई 4 दिन के बाद।
  • यह हैपुष्टि की गई 5 दिन के बाद।
  • दनिरीक्षण कर रहा हैप्रक्रिया 7 दिनों के बाद शुरू होती है और लगभग 10 वें दिन तक जारी रहती है।
  • कार्य है जमा किया गया11 दिनों के बाद।

5. निर्भरताएँ और सीमाएँ

• सुरक्षा जांच कार्य के निर्माण और चयन के बीच 2 दिन का अंतर है।
• कार्य के चयन और योजना बनाने के बीच 3 दिन का समयांतर दर्शाया गया है।
• सुरक्षा कार्य के जांच प्रक्रिया के जांचकर्ता के जांच अवधि के साथ मेल खाती है, जिससे सीधे निर्भरता का संकेत मिलता है।

6. आरेख की व्याख्या करना

• क्षैतिज रेखाएँ:प्रत्येक गतिविधि के अवधि का प्रतिनिधित्व करती हैं।
• लंबवत रेखाएँ:विभिन्न गतिविधियों के बीच संक्रमण बिंदुओं को दर्शाती हैं।
• लेबल:प्रत्येक गतिविधि और उसके संबंधित समयरेखा की स्पष्ट पहचान प्रदान करते हैं।

7. व्यावहारिक अनुप्रयोग

• परियोजना प्रबंधन:जांच गतिविधियों की योजना बनाने और योजना बनाने में मदद करता है।
• संसाधन आवंटन:यह सुनिश्चित करता है कि जांचकर्ता और अन्य संसाधनों का कुशलतापूर्वक उपयोग किया जाए।
• प्रक्रिया सुधार:जांच प्रक्रिया में बाधाओं और अनुकूलन के क्षेत्रों की पहचान करता है।

8. निष्कर्ष

समय आरेख जांच प्रक्रिया के दृश्यीकरण और प्रबंधन के लिए एक मूल्यवान उपकरण है। यह गतिविधियों के क्रम, उनकी अवधि और निर्भरताओं का स्पष्ट अवलोकन प्रदान करता है, जिससे जांच की योजना बनाने और कार्यान्वयन को बेहतर बनाया जा सकता है।

इस आरेख को समझकर हितधारक यह सुनिश्चित कर सकते हैं कि जांच को कुशलतापूर्वक और प्रभावी ढंग से किया जाए, जिससे सभी आवश्यक समय सीमा और आवश्यकताओं को पूरा किया जा सके।

संदर्भ

1. टाइमिंग डायग्राम क्या है?
   • यह गाइड UML टाइमिंग डायग्राम्स के व्यापक अवलोकन प्रदान करता है, उनके उद्देश्य और मुख्य तत्वों की व्याख्या करता है। इसमें विजुअल पैराडाइग्म का उपयोग करके टाइमिंग डायग्राम्स बनाने के लिए व्यावहारिक उदाहरण और टिप्स शामिल हैं11.
2. UML में टाइमिंग डायग्राम कैसे बनाएं?
   • UML टाइमिंग डायग्राम्स बनाने के बारे में एक ट्यूटोरियल, जिसमें स्टेप-बाय-स्टेप निर्देश और उदाहरण शामिल हैं। इसमें टाइमिंग डायग्राम्स के बुनियादी तत्वों को कवर किया गया है और विजुअल पैराडाइग्म का उपयोग करके उन्हें बनाने के लिए विस्तृत मार्गदर्शन प्रदान किया गया है12.
3. UML टाइमिंग डायग्राम्स को समझना: एक व्यापक गाइड – साइबरमीडियन
   • यह लेख UML टाइमिंग डायग्राम्स की मुख्य अवधारणाओं की व्याख्या करता है, जिसमें उनके रियल-टाइम सिस्टम में उपयोग पर ध्यान केंद्रित किया गया है। इसमें विभिन्न क्षेत्रों में समय सीमाओं के महत्व पर उदाहरण और चर्चा शामिल है13.
4. टाइमिंग डायग्राम कैसे बनाएं?
   • विजुअल पैराडाइग्म का उपयोग करके UML टाइमिंग डायग्राम्स बनाने के लिए एक स्टेप-बाय-स्टेप गाइड। इसमें टाइमिंग डायग्राम्स के बुनियादी तत्वों को कवर किया गया है और उन्हें बनाने के लिए विस्तृत निर्देश प्रदान किए गए हैं14.
5. टाइमिंग डायग्राम – UML 2 डायग्राम्स – UML मॉडलिंग टूल
   • यह संसाधन UML 2 में टाइमिंग डायग्राम्स के बारे में एक अवलोकन प्रदान करता है, उनके उद्देश्य की व्याख्या करता है और यह बताता है कि वे व्यापक UML फ्रेमवर्क में कैसे फिट होते हैं। इसमें प्रभावी टाइमिंग डायग्राम्स बनाने के लिए उदाहरण और टिप्स शामिल हैं15.
6. समय सीमाएं टाइमिंग डायग्राम – UML – विजुअल पैराडाइग्म पर चर्चा करें
   • UML टाइमिंग डायग्राम्स में समय सीमाओं पर एक फोरम चर्चा, जिसमें उदाहरण और व्यावहारिक अनुप्रयोग शामिल हैं। इसमें रियल-टाइम सिस्टम में समय सीमाओं को मॉडल करने के तरीकों पर दृष्टि प्रदान की गई है16.
7. टाइमिंग डायग्राम, UML डायग्राम उदाहरण: स्थिति / स्थिति समयरेखा – विजुअल पैराडाइग्म कम्युनिटी सर्कल
   • यह संसाधन UML टाइमिंग डायग्राम का एक उदाहरण प्रदान करता है, जो समय के साथ वस्तुओं के व्यवहार को दर्शाता है। इसमें स्थिति और स्थिति समयरेखाओं के विस्तृत व्याख्याएं और दृश्य प्रस्तुतियां शामिल हैं17.
8. टाइमिंग डायग्राम, UML डायग्राम उदाहरण: स्थिति / स्थिति लाइफलाइन बनाम सामान्य मान लाइफलाइन – विजुअल पैराडाइग्म कम्युनिटी सर्कल
   • यह लेख UML टाइमिंग डायग्राम्स में अवस्थाओं के प्रतिनिधित्व के लिए विभिन्न प्रतीकों की तुलना करता है। इसमें प्रत्येक प्रतीक के लाभ और नुकसान पर उदाहरण और चर्चा शामिल है18.
9. 12. समय आरेख – विजुअल पैराडाइग्म कम्युनिटी सर्कल
   • यह गाइड UML में समय आरेख के उपयोग की व्याख्या करता है ताकि वस्तुओं के समय के साथ व्यवहार का अध्ययन किया जा सके। यह वास्तविक समय के प्रणालियों के मॉडलिंग के लिए समय आरेख का उपयोग करने के तरीकों पर उदाहरण और चर्चा प्रदान करता है19.
10. समय आरेख – विजुअल पैराडाइग्म कम्युनिटी सर्कल
    • यह संसाधन UML समय आरेख के एक सेट के उदाहरण प्रदान करता है, जो वस्तुओं के समय के साथ व्यवहार के मॉडलिंग में उनके उपयोग को दर्शाते हैं। इसमें विभिन्न समय आरेखों के विस्तृत व्याख्याएँ और दृश्य प्रस्तुतियाँ शामिल हैं20.

इन संदर्भों से UML में समय आरेखों और उनके उपयोगों के बारे में व्यापक समझ प्राप्त होनी चाहिए।
