फ्लोचार्ट ट्यूटोरियल: प्रतीकों और उदाहरणों के साथ व्यापक मार्गदर्शिका

फ्लोचार्ट्स का परिचय

एक फ्लोचार्ट एक प्रक्रिया में चरणों का एक आलेखीय प्रतिनिधित्व है, जो उन्हें क्रमानुसार दिखाता है। यह एल्गोरिदम, वर्कफ्लो या प्रक्रियाओं के प्रवाह को प्रस्तुत करने के लिए व्यापक रूप से उपयोग किया जाता है। फ्लोचार्ट चरणों और उनके क्रम को दर्शाने के लिए विभिन्न बॉक्स और तीरों का उपयोग करते हैं, जिससे जटिल प्रक्रियाओं को समझना आसान हो जाता है।

फ्लोचार्ट प्रतीक

फ्लोचार्ट में विभिन्न आकृतियाँ विशिष्ट अर्थ रखती हैं। यहाँ कुछ सबसे आम प्रतीक हैं:

1. समाप्ति: प्रणाली के शुरुआती या अंतिम बिंदु का प्रतिनिधित्व करता है।

1. प्रक्रिया: एक विशिष्ट संचालन या क्रिया का संकेत करता है।

1. दस्तावेज: एक प्रिंटआउट, जैसे दस्तावेज या रिपोर्ट का प्रतिनिधित्व करता है।

1. निर्णय: एक निर्णय या शाखा बिंदु को दर्शाता है, जिसमें रेखाएँ अलग-अलग संभावित परिणामों को दर्शाती हैं।

1. डेटा: प्रणाली में प्रवेश करने या निकलने वाली जानकारी का प्रतिनिधित्व करता है।

1. पेज-पर संदर्भ: इंगित करता है कि प्रवाह उसी पृष्ठ पर मिलते हुए प्रतीक पर जारी रहता है।

1. पेज-बाहर संदर्भ: इंगित करता है कि प्रवाह अलग पृष्ठ पर मिलते हुए प्रतीक पर जारी रहता है।

1. विलंब या बॉटलनेक: प्रक्रिया में विलंब या बॉटलनेक की पहचान करता है।

1. प्रवाह: रेखाएँ प्रक्रिया के क्रम और दिशा का प्रतिनिधित्व करती हैं।

फ्लोचार्ट का उपयोग कब करें

फ्लोचार्ट विभिन्न कारणों से लाभदायक होते हैं:

• जटिल प्रक्रियाओं को स्पष्ट करना: वे जटिल प्रक्रियाओं को दृश्य रूप से देखने और समझने में मदद करते हैं।
• मूल्य-निर्माण योग्य चरणों की पहचान करना: वे उन चरणों को उजागर करते हैं जो मूल्य नहीं जोड़ते हैं, जैसे विलंब और अनावश्यक कार्य।
• टीम की समझ: वे टीम सदस्यों को प्रक्रिया की एक साझा समझ प्राप्त करने में सहायता करते हैं।
• प्रक्रिया डिज़ाइन: वे नए प्रक्रियाओं के डिज़ाइन के लिए आधार के रूप में कार्य करते हैं।

फ्लोचार्ट उदाहरण

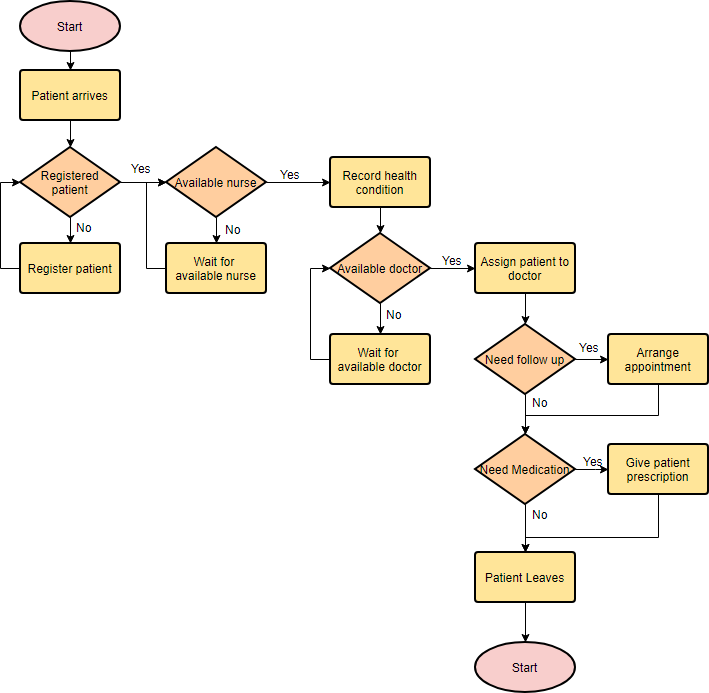

मेडिकल सेवा फ्लोचार्ट

यह उदाहरण दिखाता है कि क्लिनिकल मामलों को अस्पताल में कैसे प्रक्रिया किया जाता है। यह विकल्पीय प्रवाहों का प्रतिनिधित्व करने के लिए निर्णय आकृतियों का उपयोग करता है।

मेडिकल सेवा फ्लोचार्ट का वर्णन

निम्नलिखित फ्लोचार्ट एक मेडिकल सुविधा में मरीज के आगमन से निकास तक मरीज के दौरान प्रक्रिया को दर्शाता है। फ्लोचार्ट के प्रत्येक चरण का विस्तृत वर्णन नीचे दिया गया है:

1. शुरुआत: प्रक्रिया तब शुरू होती है जब मरीज मेडिकल सुविधा पर पहुंचता है।
2. मरीज आता है: इस चरण में मरीज के सुविधा पर पहुंचने का प्रारंभिक बिंदु दर्शाया जाता है।
3. पंजीकृत मरीज?: यह एक निर्णय बिंदु है जहां जांच की जाती है कि क्या मरीज पहले से पंजीकृत है।
   • हां: यदि मरीज पंजीकृत है, तो प्रक्रिया नर्स की उपलब्धता की जांच करने के लिए आगे बढ़ती है।
   • नहीं: यदि मरीज पंजीकृत नहीं है, तो अगला चरण मरीज का पंजीकरण करना है।
4. मरीज का पंजीकरण करें: मरीज को सिस्टम में पंजीकृत किया जाता है। पंजीकरण के बाद, प्रक्रिया नर्स की उपलब्धता की जांच करती है।
5. उपलब्ध नर्स?: यह एक निर्णय बिंदु है जहां जांच की जाती है कि क्या नर्स उपलब्ध है।
   • हां: यदि नर्स उपलब्ध है, तो नर्स मरीज की स्वास्थ्य स्थिति का रिकॉर्ड करती है।
   • नहीं: यदि कोई नर्स उपलब्ध नहीं है, तो मरीज एक उपलब्ध नर्स के लिए प्रतीक्षा करता है।
6. स्वास्थ्य स्थिति का रिकॉर्ड करें: नर्स मरीज की स्वास्थ्य स्थिति का रिकॉर्ड करती है। रिकॉर्ड करने के बाद, प्रक्रिया डॉक्टर की उपलब्धता की जांच करती है।
7. उपलब्ध डॉक्टर?: यह एक निर्णय बिंदु है जहां जांच की जाती है कि क्या डॉक्टर उपलब्ध है।
   • हां: यदि कोई डॉक्टर उपलब्ध है, तो मरीज को डॉक्टर के साथ नियुक्त किया जाता है।
   • नहीं: यदि कोई डॉक्टर उपलब्ध नहीं है, तो मरीज उपलब्ध डॉक्टर के लिए प्रतीक्षा करता है।
8. मरीज को डॉक्टर के साथ नियुक्त करें: मरीज को उपलब्ध डॉक्टर के साथ नियुक्त किया जाता है।
9. फॉलो-अप की आवश्यकता है?: यह निर्णय बिंदु है जो तय करता है कि क्या मरीज को फॉलो-अप अपॉइंटमेंट की आवश्यकता है।
   • हां: यदि फॉलो-अप की आवश्यकता है, तो एक अपॉइंटमेंट व्यवस्थित किया जाता है।
   • नहीं: यदि फॉलो-अप की आवश्यकता नहीं है, तो प्रक्रिया यह जांचने के लिए आगे बढ़ती है कि क्या दवा की आवश्यकता है।
10. अपॉइंटमेंट व्यवस्थित करें: मरीज के लिए फॉलो-अप अपॉइंटमेंट व्यवस्थित किया जाता है। अपॉइंटमेंट व्यवस्थित करने के बाद, प्रक्रिया यह जांचती है कि क्या दवा की आवश्यकता है।
11. दवा की आवश्यकता है?: यह निर्णय बिंदु है जो तय करता है कि क्या मरीज को दवा की आवश्यकता है।
    • हां: यदि दवा की आवश्यकता है, तो मरीज को एक निर्धारित दवा दी जाती है।
    • नहीं: यदि कोई दवा की आवश्यकता नहीं है, तो मरीज सुविधा से बाहर निकल जाता है।
12. मरीज को दवा की निर्धारित दवा दें: मरीज को आवश्यक दवा के लिए एक निर्धारित दवा दी जाती है। निर्धारित दवा प्राप्त करने के बाद, मरीज सुविधा से बाहर निकल जाता है।
13. मरीज छोड़ देता है: मरीज चिकित्सा सुविधा को छोड़ देता है।
14. समाप्ति: प्रक्रिया समाप्त हो जाती है।

यह फ्लोचार्ट एक मरीज के चिकित्सा सुविधा में आगमन के लिए शामिल चरणों को प्रभावी ढंग से चित्रित करता है, जिससे सभी आवश्यक कार्रवाई करने का आश्वासन मिलता है ताकि उचित देखभाल और फॉलो-अप प्रदान किया जा सके।

सरल एल्गोरिदम फ्लोचार्ट

फ्लोचार्ट एल्गोरिदम को भी दृश्यमान बना सकते हैं। यहां एक सरल योग प्रक्रिया का उदाहरण है।

लाभ और हानि की गणना फ्लोचार्ट

यह उदाहरण एक फ्लोचार्ट का उपयोग करके लाभ और हानि की गणना करने के तरीके को दर्शाता है।

विजुअल पैराडाइम में एक फ्लोचार्ट बनाना

विजुअल पैराडाइम का उपयोग करके एक फ्लोचार्ट बनाने के लिए एक स्टेप-बाय-स्टेप गाइड है:

1. एक नया डायग्राम शुरू करें:
   • चुनें डायग्राम > नया मुख्य मेनू से।
   • चुनें फ्लोचार्ट और क्लिक करें अगला.
   • चुनें खाली और क्लिक करें अगला.
   • फ्लोचार्ट का नाम दर्ज करें और क्लिक करें ठीक है.
2. एक स्टार्ट सिंबल बनाएं:
   • खींचें स्टार्ट डायग्राम टूलबार से आकृति और डायग्राम पर गिराएं।
   • इसका नाम रखें स्टार्ट.
3. प्रक्रियाओं को जोड़ें:
   • प्रारंभ आकृति पर अपना माउस पॉइंटर ले जाएं।
   • दाएं तरफ त्रिकोणाकार हैंडल पर क्लिक करें और उसे बाहर खींचें।
   • माउस बटन छोड़ें और चुनेंफ्लो लाइन > प्रक्रियासंसाधन कैटलॉग से।
   • प्रक्रिया का नाम दर्ज करें (उदाहरण के लिएकार्ट में आइटम जोड़ें).
   • अतिरिक्त प्रक्रियाएं बनाने के लिए दोहराएं (उदाहरण के लिएशॉपिंग कार्ट चेकआउट, भुगतान निपटाएं).
4. फ्लो समाप्त करें:
   • फ्लो को समाप्त करने के लिए एक टर्मिनेटर बनाएं।
5. आकृतियों को रंग दें:
   • चुनेंचित्र > फॉरमेट पैनलमुख्य मेनू से।
   • चित्र पर एक आकृति चुनें और फॉरमेट पैनल में स्टाइल सेटिंग के माध्यम से इसका रंग अपडेट करें।

आपका अंतिम फ्लोचार्ट लगभग इस तरह दिखना चाहिए:

निष्कर्ष

फ्लोचार्ट प्रक्रियाओं को दृश्य रूप से देखने और समझने के लिए शक्तिशाली उपकरण हैं। मानक प्रतीकों का उपयोग करके और एक संरचित दृष्टिकोण का पालन करके, आप किसी भी प्रक्रिया या एल्गोरिदम का प्रतिनिधित्व करने के लिए स्पष्ट और प्रभावी फ्लोचार्ट बना सकते हैं। चाहे आप एक नई प्रक्रिया का डिज़ाइन कर रहे हों या मौजूदा प्रक्रिया का विश्लेषण कर रहे हों, फ्लोचार्ट आपको अपने लक्ष्यों को अधिक कुशलता से प्राप्त करने में मदद कर सकते हैं।
