क्लास डायग्राम्स का परिचय: UML मॉडलिंग के लिए शुरुआती गाइड

यूनिफाइड मॉडलिंग भाषा (UML) क्लास डायग्राम्स एक सिस्टम की स्थिर संरचना के दृश्यीकरण और डिजाइन के लिए आवश्यक उपकरण हैं। वे सिस्टम के भीतर क्लासेस, इंटरफेस, सहयोग और उनके संबंधों का स्पष्ट और संक्षिप्त तरीके से प्रतिनिधित्व करते हैं। यह गाइड आपको UML क्लास डायग्राम्स की मुख्य अवधारणाओं के माध्यम से चलेगी, उदाहरणों और व्यावहारिक टिप्स प्रदान करेगी जो आपको UML के इस मूलभूत पहलू को समझने में मदद करेंगे।

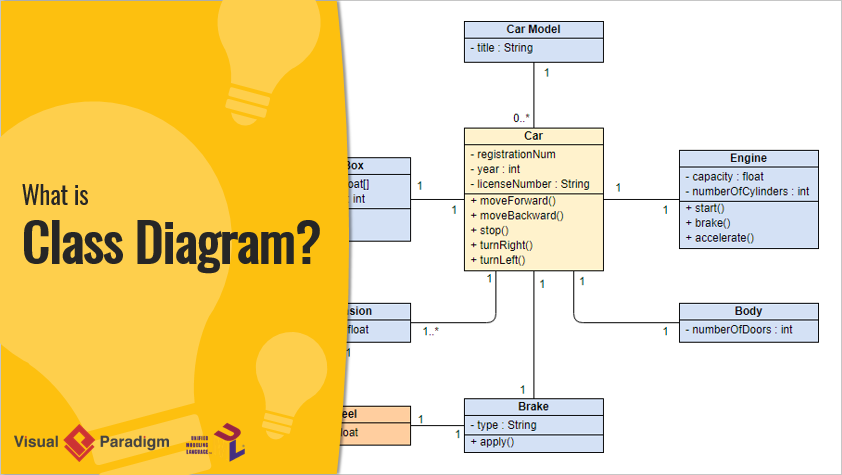

क्लास डायग्राम्स का उद्देश्य

एक क्लास डायग्राम एक है संरचनात्मक आरेख जो क्लासेस, इंटरफेस और सहयोगों के सेट और उनके संबंधों को दिखाता है। यह ऑब्जेक्ट-ओरिएंटेड सिस्टम के मॉडलिंग में सबसे आम आरेख है। क्लास डायग्राम्स के बारे में स्थिर डिजाइन दृश्य सिस्टम के बारे में है, जो शब्दावली, सहयोग या स्कीमा पर ध्यान केंद्रित करता है। ये घटक और डिप्लॉयमेंट आरेखों के आधार के रूप में कार्य करते हैं।

स्थिर दृश्य

क्लास डायग्राम्स सिस्टम के स्थिर दृश्य का प्रतिनिधित्व करते हैं, जिसका अर्थ है कि वे समय-निर्भर व्यवहार को नहीं दिखाते हैं। वे मॉडल के तत्वों को समय से स्वतंत्र रूप से दिखाते हैं, जो वास्तविक दुनिया, सॉफ्टवेयर या हार्डवेयर कार्यान्वयन या संकल्पनात्मक रूपों में मौजूद उपयोगी और सार्थक अवधारणाओं को दर्शाते हैं। इन आरेखों में वास्तविक दुनिया की अवधारणाओं, संकल्पनात्मक अवधारणाओं, कार्यान्वयन अवधारणाओं या कंप्यूटर अवधारणाओं का प्रतिनिधित्व करने वाले तत्व शामिल हो सकते हैं।

क्लास डायग्राम्स के मुख्य तत्व

क्लासेस

एक क्लास एक है वस्तुओं के सेट का वर्णन जो समान विशेषताओं, संचालनों, संबंधों और अर्थों को साझा करते हैं। यह एक सिस्टम के शब्दावली के हिस्से वाली चीजों का एक अमूर्तीकरण है। क्लासेस हैं सबसे आम UML मॉडलिंग तत्व और सॉफ्टवेयर, हार्डवेयर या अवधारणात्मक चीजों का प्रतिनिधित्व कर सकते हैं।

विशेषताएं और संचालन

• विशेषताएं: उस क्लास के गुण जिनमें हमें रुचि है।
• संचालन: वे चीजें जो उस क्लास की वस्तुएं कर सकती हैं।

प्रतीक चिह्न

क्लास के लिए प्रतीक चिह्न एक है आयत जिसमें नाम के लिए अनिवार्य विभाग होता है। वैकल्पिक विभाग क्लास की विशेषताओं और संचालनों को दिखा सकते हैं।

अर्थ के स्तर

क्लासेस विश्लेषण, डिजाइन और कार्यान्वयन स्तर सहित अर्थ के विभिन्न स्तरों पर मौजूद हो सकते हैं।

अमूर्त और वास्तविक क्लासेस

• अमूर्त क्लास: एक ऐसा क्लास जिसे सीधे अस्तित्व में नहीं लाया जा सकता है। इसका नाम इटैलिक में हो सकता है।
• कॉन्क्रीट क्लास: एक ऐसा क्लास जिसके अलग-अलग उदाहरण हो सकते हैं।

क्लास-स्कोप विशेषताएँ और संचालन

एक क्लास को एक के रूप में देखा जा सकता हैवैश्विक वस्तु. क्लास-स्कोप विशेषताएँ इस अप्रत्यक्ष वस्तु की विशेषताएँ होती हैं, और क्लास-स्कोप संचालन क्लास के खुद पर लागू होते हैं, वस्तु पर नहीं।

स्टेरियोटाइप्स

एक क्लास को गुइलेमेट्स (« और ») का उपयोग करके स्टेरियोटाइप के साथ दिखाया जा सकता है। स्टेरियोटाइप्स मॉडल तत्व की एक विशेष श्रेणी या व्याकरण में एक नया शब्द को इंगित करते हैं।

सृजन संचालन

एक क्लास के पास एक हो सकता हैसृजन संचालन (कंस्ट्रक्टर), क्लास में एक नीचे रेखांकित संचालन के रूप में दिखाया गया है।

संबंध

क्लास आरेख भी क्लासों के बीच संबंध दिखाते हैं, जिसमें शामिल हैं:

• संबंध: दिए गए क्लासों के व्यक्तिगत वस्तुओं के बीच अर्थपूर्ण संबंधों का वर्णन करते हैं।
• सामान्यीकरण: माता-पिता क्लासिफायर (सुपरक्लासेज) के सामान्य वर्णन को अधिक विशिष्ट बच्चा क्लासिफायर (उपक्लासेज) से जोड़ता है।
• निर्भरताएँ: तत्वों के बीच संबंधों को दिखाते हैं, जैसे अमूर्तता के स्तर, टेम्पलेट पैरामीटर, अनुमतियाँ या उपयोग।

उदाहरण और वस्तुएँ

• वस्तु: एक क्लास का उदाहरण। यह एक व्यक्तिगत वस्तु है जिसकी पहचान होती है और जिसकी संरचना और व्यवहार क्लास द्वारा वर्णित होता है।
• अवस्था: वस्तु की विशेषताओं के वर्तमान मान।

प्रतीक

UML उदाहरण विनिर्देशन (वस्तु) के लिए प्रतीक एक बॉक्स है जिसमें नाम क्षेत्र के लिए एक अनिवार्य कंपार्टमेंट होता है, जिसमें वस्तु का नाम, एक “:”, और उत्पादित क्लास का नाम शामिल होता है। एक वैकल्पिक दूसरा कंपार्टमेंट स्लॉट्स (विशेषताएँ और उनके वर्तमान मान) दिखा सकता है। उदाहरण का नाम नीचे रेखांकित होता है।

आरेख सामग्री

उदाहरण क्लास और वस्तु आरेख दोनों पर दिखाए जा सकते हैं। एक क्लास को अपने उदाहरण से एक बिंदी तीर के साथ जोड़ा जा सकता है, जो निर्भरता को इंगित करता है।

आरेख सामग्री

क्लास आरेख में क्लासेज, इंटरफेस, सहयोग और संबंध शामिल होते हैं। इनमें नोट्स और सीमाएं भी शामिल हो सकती हैं। क्लास आरेख पैकेज या उपप्रणालियों को शामिल कर सकते हैं ताकि मॉडल तत्वों को बड़े टुकड़ों में समूहित किया जा सके।

क्लास आरेखों का उपयोग

क्लास आरेखों का उपयोग एक प्रणाली के स्थिर डिजाइन दृश्य को मॉडल करने के लिए किया जाता है। इनका उपयोग निम्नलिखित के लिए किया जा सकता है:

• प्रणाली के शब्दावली को मॉडल करें।
• क्लासों के सहयोग को मॉडल करें।
• तार्किक डेटाबेस स्कीमा को मॉडल करें।

अन्य आरेखों से संबंध

क्लास आरेख अन्य आरेखों से संबंधित होते हैं, जैसे:

• वस्तु आरेख: क्लासों के उदाहरण और उनके संबंधों को दिखाते हैं।
• घटक आरेख और डेप्लॉयमेंट आरेख: क्लास आरेखों के समान होते हैं, लेकिन क्रमशः घटकों और नोड्स को शामिल करते हैं।

अब्स्ट्रैक्शन

क्लास आरेख एक प्रकार के अब्स्ट्रैक्शन हैं जो प्रणाली के एक सरल दृश्य प्रदान करते हैं, आवश्यक विवरण को रखते हुए अनावश्यक जटिलता को छिपाते हैं।

बहुत सारे आरेख

एक प्रणाली के पूर्ण स्थिर दृश्य को दिखाने के लिए बहुत सारे क्लास आरेख आवश्यक होते हैं। प्रत्येक आरेख को प्रणाली के एक विशिष्ट पहलू पर ध्यान केंद्रित करना चाहिए।

आरेख एक प्रोजेक्शन के रूप में

एक क्लास आरेख मॉडल में एक प्रोजेक्शन है। यह तत्वों के एक सेट का ग्राफिकल प्रस्तुतीकरण है।

फॉरवर्ड और रिवर्स इंजीनियरिंग

क्लास आरेख मॉडल और कोड के फॉरवर्ड और रिवर्स इंजीनियरिंग के लिए उपयोग किए जा सकते हैं।

मेटामॉडल

UML के अब्स्ट्रैक्ट सिंटैक्स में UML ग्रामर को दिखाने के लिए MOF मॉडल का उपयोग किया जाता है। इन MOF मॉडल में UML संरचनात्मक आरेखों के उपसमुच्चय का उपयोग किया जाता है। अब्स्ट्रैक्ट सिंटैक्स आरेखों पर बॉक्स «मेटाक्लासेज» होते हैं। UML के तत्व इन «मेटाक्लासेज» के उदाहरण हैं।

क्लास आरेखों के उदाहरण

पुस्तकालय प्रणाली

आइए क्लास आरेखों की मुख्य अवधारणाओं को समझाने के लिए एक सरल पुस्तकालय प्रणाली पर विचार करें।

क्लासेज

• पुस्तक: पुस्तकालय में एक पुस्तक का प्रतिनिधित्व करता है।
  • विशेषताएँ: शीर्षक, लेखक, ISBN
  • संचालन: उधार लें(), वापस करें()
• दाता: पुस्तकालय के उपयोगकर्ता का प्रतिनिधित्व करता है।
  • विशेषताएँ: नाम, सदस्यता आईडी
  • संचालन: पुस्तक उधार लें(), पुस्तक वापस करें()
• पुस्तकालयाध्यक्ष: पुस्तकालयाध्यक्ष का प्रतिनिधित्व करता है।
  • विशेषताएँ: नाम, कर्मचारी आईडी
  • संचालन: पुस्तक जोड़ें(), removeBook()

संबंध

• संबंध:
  • एक पाठक बहुत सारे उधार ले सकता है पुस्तकs.
  • एक पुस्तकालयाधिकारी बहुत सारे प्रबंधित कर सकता है पुस्तकs.
• सामान्यीकरण:
  • पाठक और पुस्तकालयाधिकारी एक व्यक्ति वर्ग।
• निर्भरताएँ:
  • द पुस्तकालय प्रणाली वर्ग पर निर्भर है पुस्तक, पाठक, और पुस्तकालयाध्यक्ष.

उदाहरण

• वस्तु: एक उदाहरण पुस्तक के साथ शीर्षक = “UML डमी के लिए”, लेखक = “जॉन डो”, ISBN = “1234567890”.

ई-कॉमर्स प्रणाली

आइए अवधारणाओं को और अधिक स्पष्ट करने के लिए ई-कॉमर्स प्रणाली को विचार में लें।

वर्ग

• उत्पाद: दुकान में एक उत्पाद का प्रतिनिधित्व करता है।
  • विशेषताएं: नाम, मूल्य, स्टॉक
  • संचालन: addToCart(), removeFromCart()
• ग्राहक: एक ग्राहक का प्रतिनिधित्व करता है।
  • विशेषताएँ: नाम, ग्राहकआईडी
  • संचालन: ऑर्डर रखें(), ऑर्डर इतिहास देखें()
• ऑर्डर: एक ग्राहक द्वारा दिए गए ऑर्डर का प्रतिनिधित्व करता है।
  • विशेषताएँ: ऑर्डरआईडी, तिथि, स्थिति
  • संचालन: कुल गणना(), ऑर्डर भेजें()

संबंध

• संबंध:
  • एक ग्राहक बहुत सारे ऑर्डर रख सकता है ऑर्डरs.
  • एक आदेश कई को शामिल कर सकता है उत्पादs.
• सामान्यीकरण:
  • ग्राहक और प्रशासक एक के रूप में सामान्यीकृत किया जा सकता है उपयोगकर्ता वर्ग।
• निर्भरताएँ:
  • द ईकॉमर्स सिस्टम वर्ग पर निर्भर है उत्पाद, ग्राहक, और आदेश.

उदाहरण

• वस्तु: एक का उदाहरणउत्पाद के साथ नाम = “लैपटॉप”, मूल्य = “$999.99”, स्टॉक = “100”.

निष्कर्ष

UML क्लास डायग्राम की मुख्य अवधारणाओं को समझना एक प्रणाली की स्थिर संरचना को प्रभावी ढंग से मॉडलिंग करने के लिए आवश्यक है। क्लास डायग्राम क्लासेज, उनके गुण, संचालन और संबंधों का स्पष्ट और संक्षिप्त तरीके से प्रतिनिधित्व करते हैं। इन अवधारणाओं को समझकर वास्तविक दुनिया के उदाहरणों पर लागू करने से आप अर्थपूर्ण और उपयोगी डायग्राम बना सकते हैं जो अपनी प्रणाली के डिजाइन की आत्मा को पकड़ते हैं। चाहे आप अनुभवी विकासकर्ता हों या क्षेत्र में नए हों, UML क्लास डायग्राम जटिल प्रणालियों को दृश्य रूप से दिखाने और संचारित करने के लिए एक शक्तिशाली उपकरण प्रदान करते हैं।

खुशी से मॉडलिंग करें!
