विजुअल पैराडाइग्म का उपयोग करके व्यापार प्रक्रिया मॉडल और नोटेशन (BPMN) के लिए व्यापक गाइड

व्यापार प्रक्रिया मॉडल और नोटेशन (BPMN) व्यापार प्रक्रियाओं के मॉडलिंग और दस्तावेजीकरण के लिए एक मानकीकृत ग्राफिकल नोटेशन है। इसकी स्पष्ट, सार्वभौमिक भाषा के कारण जो सभी हितधारकों—व्यापार विश्लेषक, तकनीकी विकासकर्ता और प्रबंधकों को समझ में आती है—इसका व्यापक रूप से उपयोग किया जाता है। विजुअल पैराडाइग्म, एक शक्तिशाली और उपयोगकर्ता-अनुकूल मॉडलिंग प्लेटफॉर्म, अपने व्यापक उपकरणों, स्पष्ट इंटरफेस और उन्नत विशेषताओं के साथ BPMN मॉडलिंग को बढ़ाता है। यह गाइड आपको BPMN के मूल बातों, विजुअल पैराडाइग्म के उपयोग से BPMN आरेख बनाने और अनुकूलन करने और प्रभावी प्रक्रिया मॉडलिंग के लिए सर्वोत्तम प्रथाओं के बारे में चरण-दर-चरण जानकारी देता है।

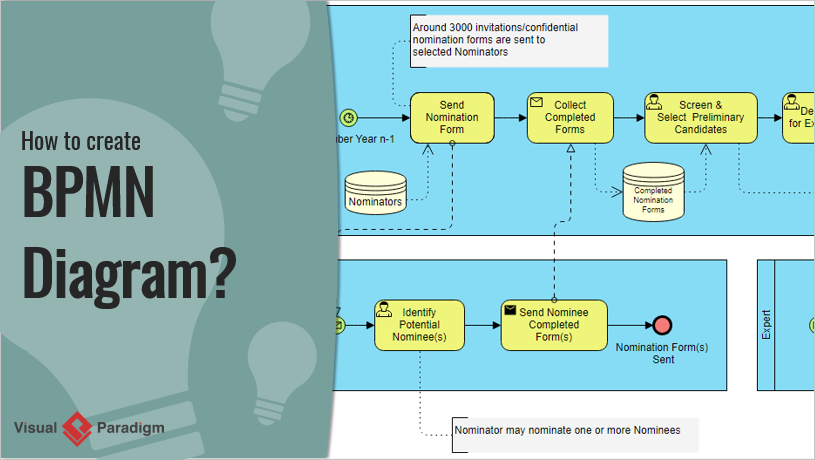

What is BPMN Diagram? — BPMN आरेख क्या है?

1. BPMN के मूल बातों को समझें

BPMN, 2005 में व्यापार प्रक्रिया प्रबंधन पहल (BPMI) के साथ विलय के बाद ऑब्जेक्ट मैनेजमेंट ग्रुप (OMG) द्वारा बनाए रखा जाता है, व्यापार प्रक्रियाओं के प्रतिनिधित्व के लिए ग्राफिकल तत्वों का उपयोग करता है। नवीनतम संस्करण, BPMN 2.0.2 (ISO/IEC 19510 के रूप में मान्यता प्राप्त), कार्यों, घटनाओं, गेटवे आदि के लिए विस्तृत नोटेशन प्रस्तुत करता है, जिससे स्थिरता और स्पष्टता सुनिश्चित होती है।

मुख्य BPMN तत्व

प्रवाह वस्तुएँ:
- घटनाएँ: वृत्तों द्वारा दर्शाए जाते हैं, ये ट्रिगर या परिणाम को दर्शाते हैं (जैसे, शुरुआत, मध्यवर्ती, अंत घटनाएँ जैसे टाइमर या संदेश)।
- गतिविधियाँ: प्रक्रिया में किए जाने वाले कार्य या उप-प्रक्रियाओं के लिए गोल कोने वाले आयत।
- गेटवे: शर्तों या निर्णयों के आधार पर प्रक्रिया प्रवाह को नियंत्रित करने वाले हीरे के आकार के तत्व (जैसे, अद्वितीय, समानांतर गेटवे)।
संयोजक वस्तुएँ:
- अनुक्रम प्रवाह: गतिविधियों के क्रम को दर्शाने वाले ठोस तीर।
- संदेश प्रवाह: सहभागियों या प्रणालियों के बीच संचार के लिए टूटी हुई तीर।
- संबंध: कलाकृतियों या पाठ को प्रवाह वस्तुओं से जोड़ने वाली बिंदीदार रेखाएँ।
स्विमलेन:
- पूल: मुख्य सहभागियों (जैसे, संगठनों) का प्रतिनिधित्व करते हैं, जो अक्सर लेन को शामिल करते हैं।
- लेन: प्रत्येक सहभागी के भीतर विशिष्ट भूमिकाओं या विभागों को दर्शाने के लिए पूल को विभाजित करते हैं।
कलाकृतियाँ:
- डेटा ऑब्जेक्ट्स: डेटा इनपुट/आउटपुट या स्टोरेज का प्रतिनिधित्व करते हैं।
- टेक्स्ट अनुमान: अतिरिक्त संदर्भ या व्याख्याएँ प्रदान करते हैं।
- समूह: संबंधित तत्वों को दृश्य रूप से व्यवस्थित करते हैं।

BPMN के लाभ

मानकीकरण: टीमों के बीच संगत प्रक्रिया दस्तावेजीकरण सुनिश्चित करता है।
सुधारित संचार: दृश्य आरेख तकनीकी और गैर-तकनीकी स्टेकहोल्डर्स के बीच अंतर को पार करते हैं।
प्रक्रिया विश्लेषण: अनुकूलन के लिए अक्षमताओं और बॉटलनेक्स की पहचान करता है।
स्वचालन समर्थन: सॉफ्टवेयर टूल्स में प्रक्रिया स्वचालन के लिए ब्लूप्रिंट के रूप में कार्य करता है।

2. BPMN के लिए Visual Paradigm के साथ शुरुआत करें

Visual Paradigm एक सभी-एक-स्थानीय मॉडलिंग प्लेटफॉर्म है जो BPMN 2.0 का पूर्ण समर्थन करता है, प्रक्रिया आरेखों पर बनाने, विश्लेषण करने और सहयोग करने के लिए उपकरण प्रदान करता है। यहाँ शुरुआत करने के तरीके हैं:

2.1 स्थापना और सेटअप

अपनी आधिकारिक वेबसाइट (visual-paradigm.com) से Visual Paradigm को डाउनलोड और स्थापित करें। आपकी आवश्यकताओं के आधार पर इसके विभिन्न संस्करण (जैसे: स्टैंडर्ड, प्रोफेशनल, एंटरप्राइज) उपलब्ध हैं।
क्लाउड-आधारित पहुंच के लिए Visual Paradigm Online खाता बनाएं, जिससे वास्तविक समय पर सहयोग संभव होता है।

2.2 BPMN टूल तक पहुंच

Visual Paradigm को लॉन्च करें या Visual Paradigm Online में लॉग इन करें।
एक नया प्रोजेक्ट बनाएं या मौजूदा प्रोजेक्ट खोलें।
“नया आरेख” पर क्लिक करें और BPMN श्रेणी के तहत “व्यावसायिक प्रक्रिया आरेख” (BPD) का चयन करें।

2.3 इंटरफेस से परिचित होना

BPMN टूलबार: टूलबार या आकृति पुस्तकालय के माध्यम से पूर्वनिर्धारित आकृतियों (घटनाएँ, गतिविधियाँ, गेटवे आदि) तक पहुंच प्राप्त करें।
कैनवास: अपने आरेख को बनाने के लिए आकृतियों को कैनवास पर खींचें और गिराएं।
गुणवत्ता पैनल: निर्दिष्टता के लिए तत्व गुणों (उदाहरण के लिए, नाम, प्रकार, शर्तें) को सेट करें।

3. विजुअल पैराडाइग्म में बीपीएमएन आरेख बनाना

विजुअल पैराडाइग्म का उपयोग करके व्यावसायिक प्रक्रिया के मॉडलिंग के लिए इन चरणों का पालन करें:

Creating a BPMN Diagram in Visual Paradigm — विजुअल पैराडाइग्म में बीपीएमएन आरेख बनाना

3.1 प्रक्रिया की सीमा को परिभाषित करें

व्यावसायिक प्रक्रिया की पहचान करें जिसे आप मॉडल करना चाहते हैं (उदाहरण के लिए, ग्राहक समर्थन, आदेश पूर्ण करना)।
शामिल भागीदारों (पूल) और भूमिकाओं (लेन) का निर्धारण करें।

3.2 प्रवाह वस्तुओं को जोड़ें

प्रारंभ घटना: टूलबार से एक वृत्त को चित्र पर खींचकर प्रक्रिया के प्रारंभ को चिह्नित करें (उदाहरण के लिए, “ग्राहक अनुरोध प्रस्तुत करता है”)।
गतिविधियाँ: कार्यों के लिए गोल किनारे वाले आयत जोड़ें (उदाहरण के लिए, “आदेश स्थिति जांचें,” “रिफंड प्रक्रिया करें”)।
गेटवे: निर्णय बिंदुओं के लिए हीरे के आकार का उपयोग करें (उदाहरण के लिए, “क्या भुगतान पुष्टि किया गया है?” हाँ/नहीं रास्ते के साथ)।
अंत घटना: प्रक्रिया पूर्ण होने का संकेत देने के लिए एक मोटा वृत्त रखें (उदाहरण के लिए, “समस्या सुलझाई गई”)।

3.3 जुड़े वस्तुओं का उपयोग करें

प्रक्रिया प्रवाह को परिभाषित करने के लिए प्रवाह वस्तुओं को क्रमिक प्रवाह (ठोस तीर) के साथ जोड़ें।
यदि लागू हो, तो भागीदारों के बीच संचार के लिए संदेश प्रवाह (डैश वाले तीर) का उपयोग करें।
डेटा वस्तुओं या टिप्पणियों जैसे कलाकृतियों को जोड़ने के लिए संबंध (बिंदुदार रेखाएँ) जोड़ें।

3.4 स्विमलेन के साथ संगठित करें

प्रमुख भागीदारों के लिए प्रत्येक पूल बनाएं (उदाहरण के लिए, “ग्राहक,” “समर्थन टीम”)।
विशिष्ट भूमिकाओं के लिए पूल को लेन में विभाजित करें (उदाहरण के लिए, “समर्थन एजेंट,” “उन्नत समर्थन”)।
जिम्मेदारियों को स्पष्ट करने के लिए गतिविधियों और अन्य तत्वों को उचित लेन में खींचें।

3.5 कलाकृतियों को शामिल करें

डेटा इनपुट/आउटपुट का प्रतिनिधित्व करने के लिए डेटा वस्तुओं (दस्तावेज़ आइकन) जोड़ें (उदाहरण के लिए, “ग्राहक रिकॉर्ड”)।
जटिल चरणों या निर्णयों की व्याख्या करने के लिए पाठ टिप्पणियों का उपयोग करें।
बेहतर संगठन के लिए संबंधित तत्वों को बिंदुदार आयतों के साथ समूहित करें।

3.6 उदाहरण: ग्राहक समर्थन प्रक्रिया

शॉपस्विफ्ट के ग्राहक समर्थन प्रक्रिया के मॉडलिंग की कल्पना करें:

पूल: “ग्राहक” और “समर्थन टीम।”
लेन: “समर्थन एजेंट” और “उन्नत समर्थन” “समर्थन टीम” के भीतर।
प्रवाह: शुरुआत घटना (“ग्राहक समस्या रिपोर्ट करता है”) → क्रिया (“ग्राहक विवरण एकत्र करें”) → गेटवे (“क्या एजेंट समाधान कर सकता है?”) → यदि हां, क्रिया (“समाधान समझाएं”) → अंत घटना (“समस्या हल हो गई”); यदि नहीं, क्रिया (“उन्नत समर्थन को बढ़ाएं”) → अंत घटना।

4. विजुअल पैराडाइग्म में उन्नत विशेषताएं

विजुअल पैराडाइग्म उन्नत क्षमताओं के साथ BPMN मॉडलिंग को बढ़ाता है:

4.1 उपप्रक्रिया प्रबंधन

जटिलता को प्रबंधित करने के लिए उपप्रक्रियाओं को विस्तारित या संक्षिप्त करें। क्रिया पर दाएं क्लिक करें, “उपप्रक्रिया खोलें” चुनें, और विस्तृत उपप्रक्रिया आरेख बनाएं।
इसका उपयोग विशिष्ट कार्यों में गहराई से जाने के लिए करें (उदाहरण के लिए, “रिफंड प्रक्रिया” में “लेनदेन की पुष्टि” और “रिफंड जारी करें” जैसे चरण शामिल हो सकते हैं)।

4.2 सिमुलेशन और एनीमेशन

प्रक्रिया प्रवाह को एनीमेट करने के लिए सिमुलेशन टूल का उपयोग करें, जिससे वास्तविक समय में क्रियान्वयन का दृश्यीकरण हो।
संसाधन उपयोग, लागत और बॉटलनेक के सिमुलेशन से अक्षमताओं की पहचान करें।

4.3 वर्तमान (अस-इज) और भविष्य के लिए मॉडलिंग

वर्तमान (“अस-इज”) प्रक्रिया का मॉडल बनाएं, फिर सुधार के लिए लक्ष्य (“टू-बी”) मॉडल बनाएं।
चलने और तुलना के लिए मॉडलों के बीच ट्रेसेबिलिटी बनाए रखें।

4.4 सहयोग उपकरण

एक साथ काम करने के लिए बहु-उपयोगकर्ता के लिए रियल-टाइम संपादन सक्षम करें।
स्टेकहोल्डर समीक्षा के लिए डायग्राम को क्लाउड एक्सेस के माध्यम से साझा करें या PDF, PNG या अन्य फॉर्मेट में निर्यात करें।

4.5 अन्य नोटेशन के साथ एकीकरण

व्यवसाय संचालन के एक समग्र दृश्य के लिए BPMN को UML, ERD या वायरफ्रेम के साथ एकीकृत करें।
जिम्मेदारियां निर्धारित करने या डेटा अंतरक्रियाओं को ट्रैक करने के लिए BPD से उत्पन्न RACI या CRUD चार्ट का उपयोग करें।

4.6 सत्यापन और सुसंगतता

BPMN 2.0 सुसंगतता सुनिश्चित करने के लिए सत्यापन जांच चलाएं, त्रुटियों या असंगतियों को चिह्नित करें।
मानकीकरण बनाए रखने के लिए अंतर्निहित टेम्पलेट और उत्तम व्यवहार का उपयोग करें।

5. विजुअल पैराडाइग्म में BPMN मॉडलिंग के लिए सर्वोत्तम अभ्यास

इसे सरल रखें: केवल आवश्यक तत्वों का उपयोग करें ताकि भार न हो। मूल धारावाहिक वस्तुओं के साथ शुरुआत करें और आवश्यकता के अनुसार विस्तार करें।
नामकरण मानकीकरण: क्रियाकलापों, घटनाओं और गेटवे के लिए स्पष्ट और संक्षिप्त लेबल का उपयोग करें (उदाहरण के लिए, “भुगतान की पुष्टि” के बजाय “जांच” का उपयोग न करें)।
हितधारकों के साथ मान्यता प्राप्त करें: सटीकता और समन्वय सुनिश्चित करने के लिए ड्राफ्ट को व्यावसायिक विश्लेषकों, विकासकर्मियों और प्रबंधकों के साथ साझा करें।
स्विमलेन का लाभ उठाएं: भागीदारी को स्पष्ट रूप से निर्धारित करें ताकि पठनीयता और जिम्मेदारी में सुधार हो।
कलाकृतियों का दस्तावेजीकरण करें: संदर्भ प्रदान करने के लिए टिप्पणियों और डेटा वस्तुओं का उपयोग करें, लेकिन आरेख को अत्यधिक भारित करने से बचें।
नियमित अद्यतन: प्रक्रियाओं के विकास या नए उपकरणों के लागू होने पर आरेखों को अद्यतन करें।
सिमुलेशन का उपयोग करें: कार्यान्वयन से पहले बॉटलनेक की पहचान और समाधान के लिए प्रक्रियाओं का आभासी रूप से परीक्षण करें।

6. टिप्स और ट्रिक्स

ड्रैग-एंड-ड्रॉप दक्षता: जटिल लेआउट पर समय बचाने के लिए ड्रैग-एंड-ड्रॉप फीचर का उपयोग करके आरेखों को त्वरित रूप से एकत्र करें।
कस्टम शैलियाँ: आरेख की पठनीयता में सुधार और महत्वपूर्ण तत्वों को उजागर करने के लिए रंग, फॉन्ट और लाइन शैलियों का उपयोग करें।
कीबोर्ड शॉर्टकट: मॉडलिंग को तेज करने के लिए Visual Paradigm में शॉर्टकट सीखें (उदाहरण के लिए, आकृतियों की प्रतिलिपि बनाने के लिए Ctrl+D)।
टेम्पलेट लाइब्रेरी: सामान्य प्रक्रियाओं (जैसे, आदेश प्रसंस्करण, छुट्टी के अनुरोध) के लिए Visual Paradigm में पूर्व-निर्मित BPMN टेम्पलेट के साथ शुरुआत करें।
निर्यात विकल्प: प्रस्तुतियों के लिए आरेखों को PDF या छवियों के रूप में निर्यात करें, या रिपोर्ट के लिए दस्तावेज़ीकरण उपकरणों के साथ एकीकृत करें।

7. सामान्य चुनौतियाँ और समाधान

चुनौती: अत्यधिक जटिल आरेख
- समाधान: प्रक्रियाओं को उप-प्रक्रियाओं में बांटें या तत्वों को दृश्य रूप से व्यवस्थित करने के लिए समूहों का उपयोग करें।
चुनौती: हितधारकों के बीच गलत संचार
- समाधान: भूमिकाओं को स्पष्ट करने और संदर्भ जोड़ने के लिए स्विमलेन और टिप्पणियों का उपयोग करें, और सहयोगात्मक समीक्षा करें।
चुनौती: असंगत नोटेशन
- समाधान: सुनिश्चित करने के लिए Visual Paradigm के सत्यापन उपकरणों और BPMN 2.0 मानकों पर भरोसा करें।
चुनौती: बॉटलनेक की पहचान करना
- समाधान: प्रवाह, संसाधन उपयोग और देरी को दृश्य बनाने के लिए सिमुलेशन उपकरणों का उपयोग करें, और मॉडल को अनुकूलित करें।

8. वास्तविक दुनिया का उदाहरण: आदेश पूर्णता प्रक्रिया

Visual Paradigm का उपयोग करके, ShopSwift की आदेश पूर्णता प्रक्रिया का मॉडल बनाएं:

पूल: “ग्राहक” और “ShopSwift।”
लेन: “ग्राहक,” “आदेश प्रोसेसर,” “गोदाम,” “शिपिंग।”
प्रवाह:
- प्रारंभ घटना: “ग्राहक आदेश देता है।”
- गतिविधि: “आदेश प्रोसेसर भुगतान की पुष्टि करता है।”
- गेटवे: “क्या स्टॉक उपलब्ध है?” → यदि हाँ, गतिविधि (“गोदाम वस्तुओं को चुनता है”) → गतिविधि (“शिपिंग आदेश भेजती है”) → अंत घटना (“आदेश पहुंच गया”); यदि नहीं, गतिविधि (“देरी के बारे में ग्राहक को सूचित करें”) → अंत घटना।
कलाकृतियाँ: “आदेश विवरण” (डेटा वस्तु) और देरी या अपवादों की व्याख्या करने वाली टिप्पणियाँ जोड़ें।
गोदाम में चयन या शिपिंग में संभावित देरी की पहचान करने के लिए प्रक्रिया का सिमुलेशन करें, और संसाधनों को पुनर्वितरित करके अनुकूलित करें।

9. संसाधन और समर्थन

Visual Paradigm ब्लॉग: BPMN मॉडलिंग पर ट्यूटोरियल, उत्तम व्यवहार और केस स्टडीज तक पहुंच प्राप्त करें।
समुदाय फोरम: अन्य उपयोगकर्ताओं के साथ प्रश्न पूछने और ज्ञान साझा करने के लिए Visual Paradigm समुदाय में शामिल हों।
दस्तावेज़ीकरण: विजुअल पैराडाइग्म उपयोगकर्ता गाइड को बीपीएमएन टूल्स और विशेषताओं के विस्तृत निर्देशों के लिए देखें।
प्रशिक्षण: हाथों से सीखने के लिए विजुअल पैराडाइग्म द्वारा प्रस्तुत ऑनलाइन कोर्स या वेबिनार का अन्वेषण करें।

10. निष्कर्ष

विजुअल पैराडाइग्म के मजबूत बीपीएमएन टूल्स संगठनों को व्यवसाय प्रक्रियाओं को बनाने, विश्लेषण करने और प्रभावी ढंग से अनुकूलित करने में सक्षम बनाते हैं। बीपीएमएन 2.0 के व्यापक समर्थन, उपयोगकर्ता-अनुकूल इंटरफेस, सहयोग की सुविधाएं और उन्नत सिमुलेशन क्षमताओं के साथ, यह प्रक्रिया मॉडलिंग को सुव्यवस्थित करने के लिए एक आदर्श चयन है। इस गाइड का पालन करके आप विजुअल पैराडाइग्म का उपयोग करके स्पष्ट, मानकीकृत और कार्यान्वयन योग्य बीपीएमएन आरेख बना सकते हैं, जो संचालन उत्कृष्टता को बढ़ावा देते हैं और टीमों के बीच सहयोग को बढ़ावा देते हैं। चाहे आप एक व्यवसाय विश्लेषक, विकासकर्ता या प्रबंधक हों, विजुअल पैराडाइग्म आपके बीपीएमएन मॉडलिंग प्रयासों को ऊपर ले जाने के लिए उपकरण और लचीलापन प्रदान करता है।

विजुअल पैराडाइग्म की सुविधाओं का उपयोग करके और बीपीएमएन उत्तम व्यवहार का पालन करके आप प्रक्रिया समझ में सुधार करेंगे, संचार में सुधार करेंगे और अपने व्यवसाय संचालन में मापने योग्य सुधार हासिल करेंगे। आज ही मॉडलिंग शुरू करें और अपनी प्रक्रियाओं की पूरी क्षमता को खोलें!
