व्यवसाय प्रक्रिया मॉडलर्स के लिए व्यापक BPMN ट्यूटोरियल

व्यवसाय प्रक्रिया मॉडल और नोटेशन (BPMN) व्यवसाय प्रक्रियाओं के दृश्यीकरण, विश्लेषण और सुधार के लिए एक शक्तिशाली उपकरण है। इस ट्यूटोरियल में आपको BPMN की मुख्य अवधारणाओं के माध्यम से गुजरना होगा, प्रत्येक घटक को समझाने के लिए एक विस्तृत उदाहरण का उपयोग किया जाएगा। इस ट्यूटोरियल के अंत तक, आप असरदार BPMN आरेख बनाने के तरीके को समझने और अपने मॉडलिंग कौशल को बढ़ाने के लिए कुछ टिप्स और ट्रिक्स को समझने में सक्षम होंगे।

BPMN का परिचय

BPMN व्यवसाय प्रक्रियाओं के प्रतिनिधित्व करने वाले आरेख बनाने के लिए एक मानकीकृत तरीका है। इसमें प्रक्रिया के भीतर गतिविधियों, निर्णयों और अंतरक्रियाओं के प्रवाह को दर्शाने के लिए एक सेट ग्राफिकल तत्वों का उपयोग किया जाता है। BPMN को सभी हितधारकों, व्यवसाय विश्लेषकों से लेकर तकनीकी विकासकर्ताओं तक, आसानी से समझे जाने के लिए डिज़ाइन किया गया है।

BPMN की मुख्य अवधारणाएं

1. पूल और लेन

• पूल: प्रक्रिया में मुख्य भागीदारों का प्रतिनिधित्व करते हैं। प्रत्येक पूल एक विशिष्ट भागीदार से संबंधित गतिविधियों और घटनाओं को समाहित करता है।
• लेन: पूल के भीतर उप-विभाजन जो भागीदार के भीतर अलग-अलग भूमिकाओं या विभागों का प्रतिनिधित्व करते हैं।

2. घटनाएं

घटनाएं प्रक्रिया के दौरान होने वाली किसी चीज का प्रतिनिधित्व करती हैं। वे प्रक्रिया की शुरुआत या समाप्ति को ट्रिगर कर सकती हैं या गतिविधियों के प्रवाह को प्रभावित कर सकती हैं। सामान्य घटनाएं इस प्रकार हैं:

• शुरुआत घटना: एक वृत्त द्वारा चिह्नित, यह घटना प्रक्रिया की शुरुआत को ट्रिगर करती है।
• मध्यवर्ती घटना: गतिविधियों के बीच होती है और प्रक्रिया के प्रवाह को प्रभावित कर सकती है।
• समापन घटना: मोटे बॉर्डर वाले वृत्त द्वारा चिह्नित, यह घटना प्रक्रिया की समाप्ति को चिह्नित करती है।

3. कार्य

कार्य प्रक्रिया के भीतर किए जाने वाली गतिविधियां हैं। इन्हें गोल किनारे वाले आयतों द्वारा दर्शाया जाता है और इनमें हाथ से किए जाने वाले कार्य, स्वचालित कार्य या सेवा कार्य जैसे विभिन्न प्रकार के कार्य शामिल हो सकते हैं।

4. गेटवे

गेटवे शर्तों के आधार पर प्रक्रिया के प्रवाह को नियंत्रित करते हैं। इन्हें हीरे के आकार के रूप में दर्शाया जाता है और इनमें विभिन्न प्रकार के शामिल हो सकते हैं, जैसे:

• एक्सक्लूसिव गेटवे: केवल एक मार्ग को अपनाने की अनुमति देता है।
• इनक्लूसिव गेटवे: बहुत सारे मार्गों को अपनाने की अनुमति देता है।
• पैरेलल गेटवे: एक साथ बहुत सारे मार्गों को अपनाने की अनुमति देता है।

5. अनुक्रम प्रवाह

अनुक्रम प्रवाह प्रक्रिया के भीतर गतिविधियों के क्रम को दर्शाते हैं। इन्हें ठोस तीरों द्वारा चिह्नित किया जाता है और इनके द्वारा कार्यों और घटनाओं के क्रम को समझने में मदद मिलती है।

6. संदेश प्रवाह

संदेश प्रवाह विभिन्न पूल्स के बीच संदेशों के आदान-प्रदान को दर्शाते हैं। इन्हें डैश्ड रेखाओं द्वारा दर्शाया जाता है और विभिन्न सहभागियों के बीच संचार को समझने में मदद करते हैं।

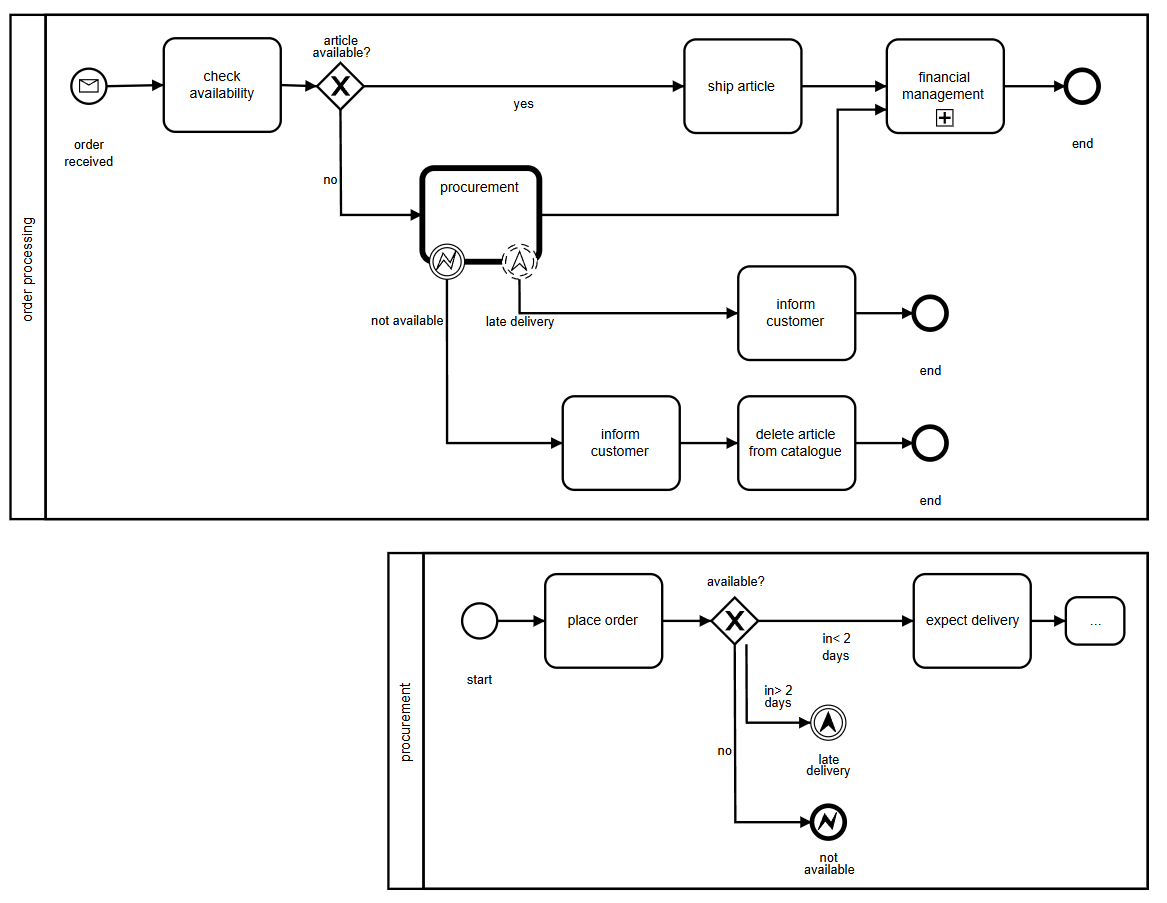

उदाहरण: आदेश प्रसंस्करण और खरीदारी

आइए बीपीएमएन की मुख्य अवधारणाओं को समझाने के लिए आदेश प्रसंस्करण और खरीदारी के उदाहरण का उपयोग करें।

पूल्स और लेन्स

इस उदाहरण में दो पूल हैं: “आदेश प्रसंस्करण” और “खरीदारी।” प्रत्येक पूल आदेश प्रसंस्करण और खरीदारी प्रक्रिया में एक अलग भूमिका का प्रतिनिधित्व करता है।

घटनाएँ

• प्रारंभ घटना: जब आदेश प्राप्त होता है, तो प्रक्रिया शुरू होती है।
• मध्यवर्ती घटनाएँ:
  • देरी से डिलीवरी: यदि लेख उपलब्ध नहीं है, तो प्रक्रिया देरी से डिलीवरी की जांच करती है।
  • लेख उपलब्ध है: यदि लेख उपलब्ध है, तो प्रक्रिया लेख को भेजने के लिए आगे बढ़ती है।
• अंतिम घटना: जब वित्तीय प्रबंधन पूरा हो जाता है, ग्राहक को सूचित कर दिया जाता है, या लेख कैटलॉग से हटा दिया जाता है, तो प्रक्रिया समाप्त हो जाती है।

कार्य

• आदेश प्रसंस्करण:

  • उपलब्धता की जांच करें: आदेश प्रसंस्करण टीम लेख की उपलब्धता की जांच करती है।
  • लेख भेजें: यदि लेख उपलब्ध है, तो इसे भेजा जाता है।
  • वित्तीय प्रबंधन: वित्तीय प्रबंधन पूरा कर लिया गया है।
  • ग्राहक को सूचित करें: ग्राहक को आदेश की स्थिति के बारे में सूचित किया जाता है।
  • कैटलॉग से लेख हटाएं: यदि लेख उपलब्ध नहीं है, तो इसे कैटलॉग से हटा दिया जाता है।

• खरीदारी:

  • आदेश रखें: खरीदारी टीम लेख के लिए आदेश देती है।
  • डिलीवरी की उम्मीद: खरीदारी टीम लेख की डिलीवरी की उम्मीद करती है।

गेटवे

• एक्सक्लूसिव गेटवे:
  • लेख उपलब्ध है?: यदि लेख उपलब्ध है, तो प्रक्रिया लेख को भेजने के लिए आगे बढ़ती है। यदि नहीं, तो प्रक्रिया खरीदारी की ओर बढ़ती है।
  • देरी से डिलीवरी?: यदि डिलीवरी देर से है, तो प्रक्रिया ग्राहक को सूचित करती है। यदि नहीं, तो प्रक्रिया डिलीवरी की उम्मीद करने के लिए आगे बढ़ती है।

अनुक्रम प्रवाह

अनुक्रम प्रवाह “आदेश प्राप्त” घटना से शुरू होता है, कार्यों और गेटवे के माध्यम से गुजरता है और संबंधित अंत घटनाओं पर समाप्त होता है।

संदेश प्रवाह

संदेश प्रवाह आदेश प्रसंस्करण और खरीदारी टीमों के बीच संचार को दर्शाते हैं। उदाहरण के लिए, आदेश प्रसंस्करण टीम खरीदारी टीम को लेख की उपलब्धता के बारे में सूचित करती है।

प्रभावी BPMN मॉडलिंग के लिए टिप्स और ट्रिक्स

1. इसे सरल रखें: सरल आरेख से शुरू करें और आवश्यकता के अनुसार धीरे-धीरे विवरण जोड़ें। अनावश्यक तत्वों के साथ आरेख को अत्यधिक जटिल न बनाएं।

2. मानक प्रतीकों का उपयोग करें: स्पष्टता और स्थिरता सुनिश्चित करने के लिए मानक BPMN प्रतीकों का उपयोग करें। इससे आरेख सभी स्टेकहोल्डर्स के लिए समझने में आसान हो जाता है।

3. मुख्य गतिविधियों पर ध्यान केंद्रित करें: प्रक्रिया में मुख्य गतिविधियों और निर्णय बिंदुओं की पहचान करें। ये आपके आरेख में शामिल करने के लिए सबसे महत्वपूर्ण तत्व हैं।

4. स्टेकहोल्डर्स के साथ जांचें: नियमित रूप से अपने आरेख की जांच स्टेकहोल्डर्स के साथ करें ताकि सटीकता और पूर्णता सुनिश्चित हो। उनका योगदान मूल्यवान दृष्टिकोण प्रदान कर सकता है और किसी भी लापता चरण या त्रुटि की पहचान में मदद कर सकता है।

5. मान्यताओं को दस्तावेज़ीकृत करें: प्रक्रिया पर लागू होने वाली किसी भी मान्यता या सीमाओं को स्पष्ट रूप से दस्तावेज़ीकृत करें। इससे आरेख के संदर्भ और सीमाओं को समझने में मदद मिलती है।

6. अनोटेशन का उपयोग करें: आरेख के विशिष्ट हिस्सों को स्पष्ट करने या अतिरिक्त जानकारी प्रदान करने के लिए अनोटेशन जोड़ें। यह जटिल प्रक्रियाओं के लिए विशेष रूप से उपयोगी हो सकता है।

BPMN आरेख बनाने के लिए दिशानिर्देश

1. सीमा को परिभाषित करें: उस प्रक्रिया की सीमा को स्पष्ट रूप से परिभाषित करें जिसके लिए आप मॉडलिंग कर रहे हैं। इसमें शुरुआत और अंत बिंदुओं की पहचान करना और मुख्य गतिविधियों और निर्णय बिंदुओं को पहचानना शामिल है।

2. भागीदारों की पहचान करें: प्रक्रिया में शामिल भागीदारों की पहचान करें और उनके अनुसार पूल और लेन बनाएं। इससे प्रत्येक भागीदार की भूमिका और जिम्मेदारियों को समझने में मदद मिलती है।

3. घटनाओं का समझदारी से उपयोग करें: प्रक्रिया की शुरुआत और अंत को ट्रिगर करने और गतिविधियों के प्रवाह को प्रभावित करने के लिए घटनाओं का उपयोग करें। सुनिश्चित करें कि घटनाओं को स्पष्ट रूप से परिभाषित किया गया हो और आरेख में तार्किक रूप से स्थापित किया गया हो।

4. गतिविधियों का क्रम बनाएं: शर्तों के आधार पर प्रवाह को नियंत्रित करने के लिए गेटवे का उपयोग करते हुए गतिविधियों को तार्किक क्रम में व्यवस्थित करें। सुनिश्चित करें कि क्रमिक प्रवाह स्पष्ट और आसानी से अनुसरण करने योग्य हो।

5. प्रभावी तरीके से संचार करें: विभिन्न भागीदारों के बीच संचार को दिखाने के लिए संदेश प्रवाह का उपयोग करें। सुनिश्चित करें कि संदेश प्रवाह स्पष्ट रूप से परिभाषित हों और आरेख में तार्किक रूप से स्थापित हों।

6. समीक्षा और सुधार करें: नियमित रूप से अपने आरेख की समीक्षा करें और उसे सटीकता और पूर्णता सुनिश्चित करने के लिए सुधारें। स्टेकहोल्डर्स से प्राप्त प्रतिक्रिया को शामिल करें और आवश्यकता होने पर आवश्यक समायोजन करें।

निष्कर्ष

BPMN व्यावसायिक प्रक्रियाओं के दृश्यीकरण और दस्तावेजीकरण के लिए एक शक्तिशाली उपकरण है। मुख्य अवधारणाओं को समझने और सर्वोत्तम प्रथाओं का पालन करने से आप प्रक्रियाओं के विश्लेषण और सुधार में मदद करने वाले प्रभावी BPMN आरेख बना सकते हैं। इस ट्यूटोरियल ने एक आदेश प्रक्रिया और खरीदारी के उदाहरण का उपयोग करते हुए प्रत्येक घटक को समझाने के लिए व्यापक मार्गदर्शिका प्रदान की है। अभ्यास और प्रदान किए गए टिप्स और ट्रिक्स के साथ, आप अपने संगठन के लिए मूल्य जोड़ने वाले BPMN आरेख बनाने में सक्षम हो सकते हैं।
