द यूएमएल कंपोनेंट डायग्राम आधुनिक, वितरित सॉफ्टवेयर एप्लीकेशन के आर्किटेक्चर के लिए आवश्यक है। यह एक “भौतिक” दृश्य प्रदान करता है, जिसमें प्रणाली को एक ऐसे संगठन के रूप में मॉडल किया जाता है जिसमें एकीकृत, बदले जा सकने वाले और डिप्लॉय किए जा सकने वाले कंपोनेंट होते हैं। महत्वपूर्ण बात यह है कि इसमें इन कंपोनेंट्स के बीच संचार अनुबंधों को परिभाषित किया जाता है जिसका उपयोग प्रदान किए गए इंटरफेस (एक कंपोनेंट द्वारा प्रदान किए गए सेवाएं) और आवश्यक इंटरफेस (एक कंपोनेंट की आवश्यकता होती है)।
यह केस स्टडी दिखाती है कि एक सॉल्यूशन आर्किटेक्ट कैसे उपयोग करता है विजुअल पैराडाइग्म एआई चैटबॉट एक सुरक्षित ऑनलाइन बैंकिंग प्रणाली के भीतर कंपोनेंट्स और अनुबंधात्मक संबंधों को परिभाषित करने के लिए।
चरण 1: विचार से आधार – प्रारंभिक प्रॉम्प्ट
आर्किटेक्ट दो महत्वपूर्ण, आंतरिक रूप से विकसित सेवा कंपोनेंट्स को परिभाषित करके शुरुआत करता है।

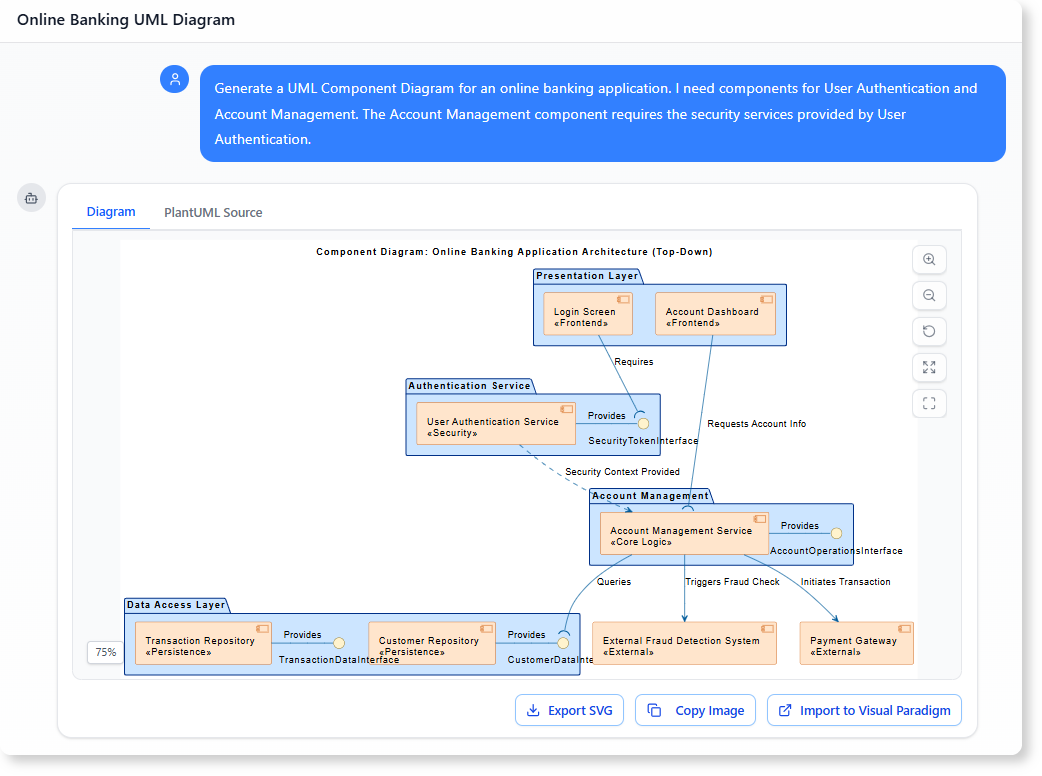

प्रारंभिक एआई प्रॉम्प्ट:
“एक ऑनलाइन बैंकिंग एप्लीकेशन के लिए यूएमएल कंपोनेंट डायग्राम बनाएं। मुझे
उपयोगकर्ता प्रमाणीकरणऔरखाता प्रबंधन। दखाता प्रबंधनकंपोनेंट को सुरक्षा सेवाएं प्रदान करने की आवश्यकता हैउपयोगकर्ता प्रमाणीकरण.”
एआई चैटबॉट ने एक बहु-परतीय, वास्तविक आर्किटेक्चर, जिसमें शामिल है प्रस्तुति, प्रमाणीकरण सेवा, और डेटा प्राप्ति परत. इसने प्रारंभिक आवश्यकता को सही ढंग से मॉडल किया क्योंकि इसमें था उपयोगकर्ता प्रमाणीकरण सेवा प्रदान करें सुरक्षा टोकन इंटरफेस और दिखाया कि आवश्यक निर्भरता है खाता प्रबंधन सेवा. AI ने सक्रिय रूप से कई घटकों (जैसे ग्राहक भंडारण) और बाहरी प्रणालियों को शामिल किया, तुरंत एक मजबूत डिजाइन आधार बनाया।
चरण 2: बातचीत संशोधन – बाहरी निर्भरताओं और अनुबंध विवरण जोड़ना
प्रारंभिक आरेख ठोस है, लेकिन वास्तुकार को मौजूदा बाहरी सेवाओं के साथ अनुबंधों को औपचारिक बनाने और आंतरिक API के लिए नामांकन मानकों को लागू करने की आवश्यकता है।
संशोधन प्रेरणाएँ:
- बाहरी अनुबंध को औपचारिक बनाना: वह
खाता प्रबंधन सेवावर्तमान में एक निर्भरता दिखाता हैभुगतान गेटवे. हमें इस महत्वपूर्ण बाहरी प्रणाली के लिए अनुबंधात्मक इंटरफेस को परिभाषित करने की आवश्यकता है।
“दिखाएं कि
खाता प्रबंधन सेवाएक इंटरफेस की आवश्यकता है जिसे कहा जाता हैआईपेरोसेससेभुगतान गेटवेलेनदेन शुरू करने के लिए घटक के लिए।”
- एक इंटरफेस के नामांकन और मानकीकरण: वर्तमान सुरक्षा अनुबंध को एक विशिष्ट नामांकन पद्धति का पालन करना चाहिए।

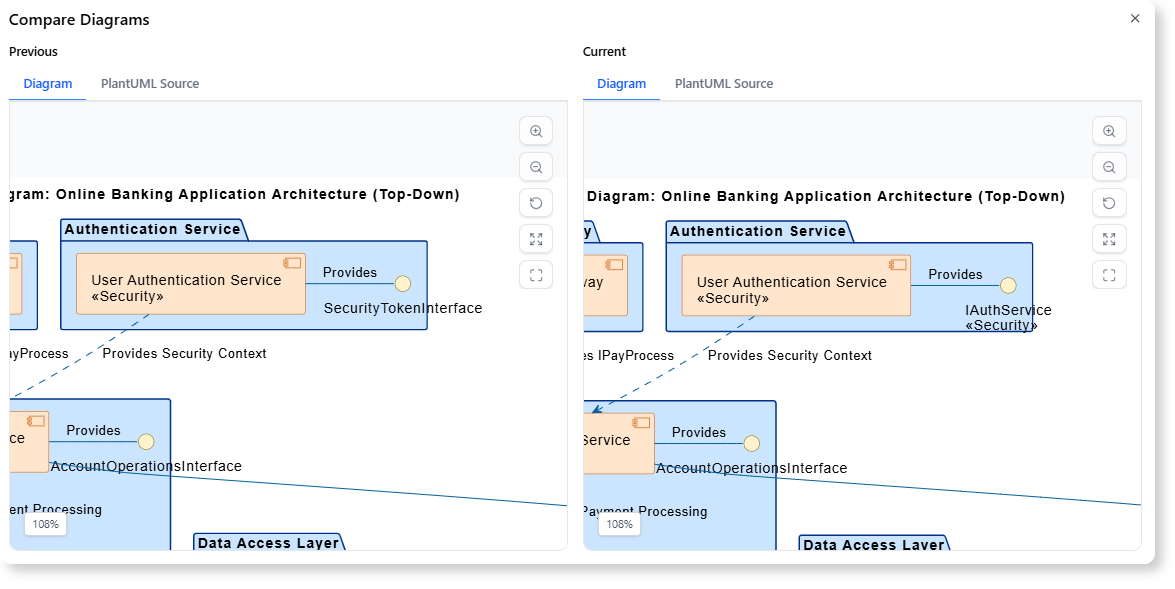

“दी गई इंटरफेस का नाम बदलें
सुरक्षा टोकन इंटरफेसके लिएआईएसर्विसएथएनटीएपीआई कॉन्ट्रैक्ट को मानकीकृत करने के लिए।”
लाभ: यह दिखाता है कि एआई कॉर्पोरेट घटकों (बाहरी सीमाएं) के साथ अंतरक्रिया के मॉडलिंग और सरल भाषा के उपयोग से आर्किटेक्चरल मानकों (इंटरफेस नामांकन) को तेजी से लागू करने की क्षमता कैसे है। अंतिम मॉडल एक सटीक कॉन्ट्रैक्ट मानचित्र है जो कार्यान्वयन के लिए तैयार है।
चरण 3: विश्लेषण और दस्तावेजीकरण – अंतिम बनाए गए आरेख का उपयोग करना
अंतिम बनाए गए घटक आरेख विकास टीमों के लिए निर्णायक अनुबंध है। एआई का उपयोग इस दृश्य मानचित्र को महत्वपूर्ण संचालन और जोखिम दस्तावेजीकरण में अनुवाद करने के लिए किया जाता है।

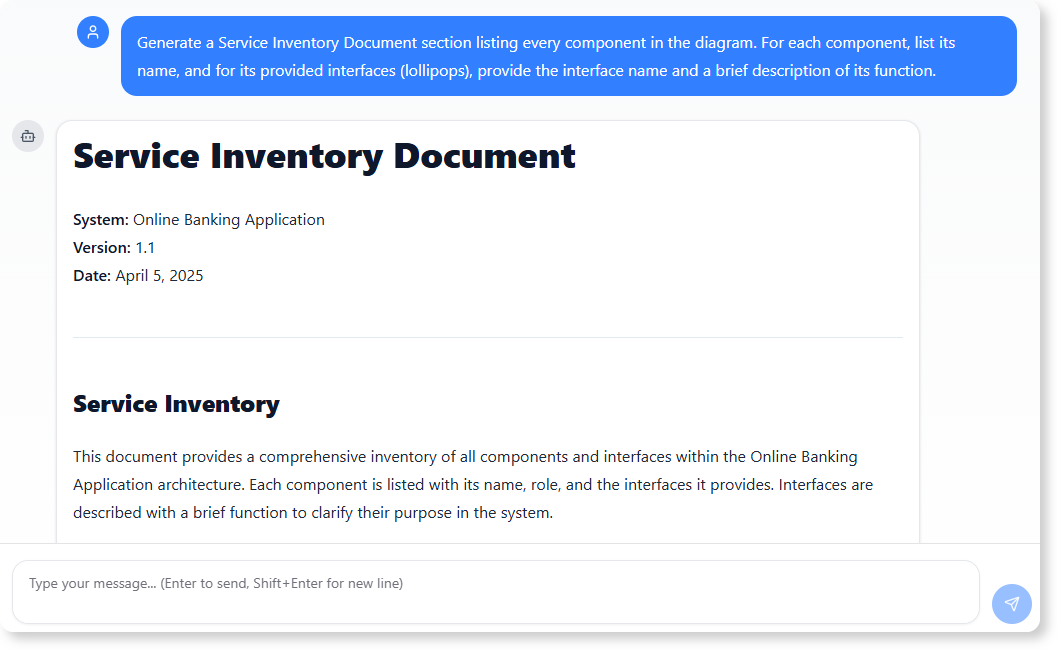

ए। सेवा सूची दस्तावेज बनाना
डेप्लॉयमेंट टीमों को प्रत्येक घटक और उसकी उपलब्ध सेवाओं की एक औपचारिक सूची की आवश्यकता होती है।
विश्लेषण प्रॉम्प्ट:
“एक बनाएं सेवा सूची दस्तावेज आरेख में प्रत्येक घटक की सूची बनाने वाला अनुभाग। प्रत्येक घटक के लिए उसके नाम की सूची बनाएं, और उसके प्रदान किए गए इंटरफेस (लॉलीपॉप्स) के लिए इंटरफेस का नाम और इसके कार्य का संक्षिप्त विवरण प्रदान करें।”
लाभ: यह कार्य दृश्य अनुबंधों को एक औपचारिक, संरचित दस्तावेज में बदलता है, जिससे डेप्लॉयमेंट, एपीआई प्रबंधन, और सेवा खोज टीमों के लिए स्पष्टता सुनिश्चित होती है।

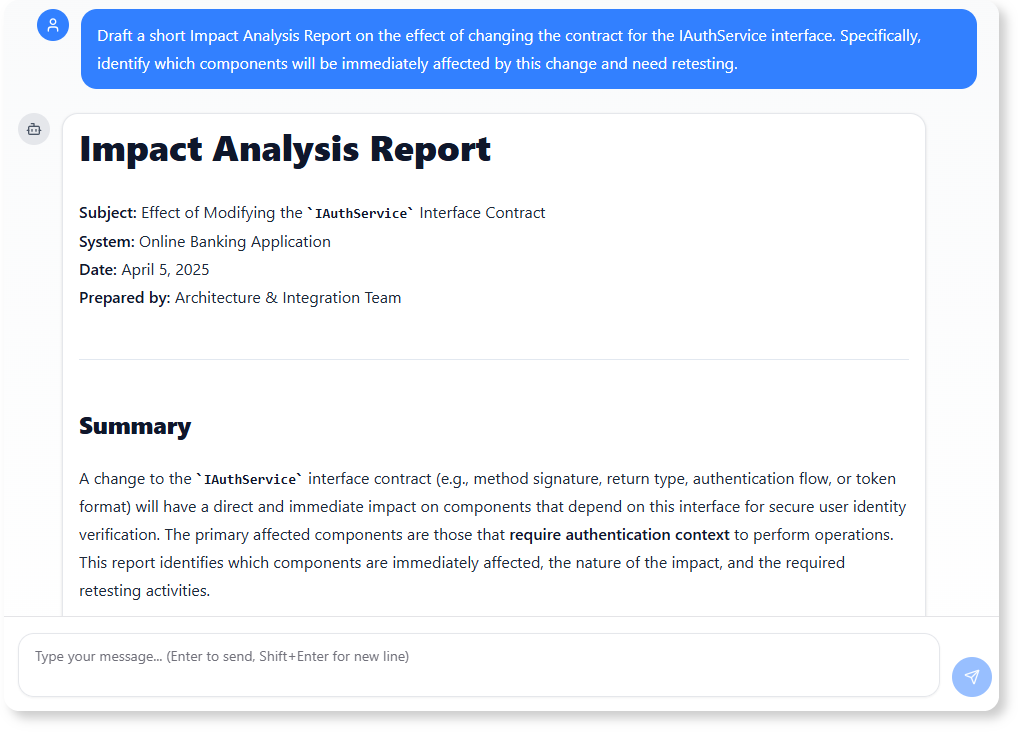

बी। इंटरफेस प्रभाव विश्लेषण रिपोर्ट बनाना
घटक आरेख परिवर्तन प्रबंधन के लिए महत्वपूर्ण हैं। एआई निर्भरताओं के विश्लेषण करके अनुबंध बदलने के प्रभाव का अनुमान लगा सकता है।
विश्लेषण प्रॉम्प्ट:
“एक छोटी प्रभाव विश्लेषण रिपोर्ट अनुबंध बदलने के प्रभाव पर
आईएसर्विसएथएनटीइंटरफेस पर। विशेष रूप से, यह निर्धारित करें कि इस परिवर्तन से कौन से घटक तुरंत प्रभावित होंगे और पुनः परीक्षण की आवश्यकता होगी।”
लाभ: एआई का पहचान करता है खाता प्रबंधन घटक (और घटक जैसे लॉगिन स्क्रीन) को इंटरफेस के उपभोक्ता के रूप में और इसलिए तुरंत ध्यान देने वाले घटक के रूप में पहचानता है। यह तुरंत प्रोजेक्ट प्रबंधक को किसी भी प्रस्तावित परिवर्तन के लिए जोखिम का आकलन प्रदान करता है।
