विजुअल पैराडाइम में एआई-संचालित अनुक्रम आरेखों के लिए एक व्यापक गाइड

सॉफ्टवेयर आर्किटेक्चर और सिस्टम डिजाइन की दुनिया में, यूएमएल अनुक्रम आरेखवस्तुओं, एक्टर्स और घटकों के बीच डायनामिक इंटरैक्शन को दृश्यीकृत करने के लिए अनिवार्य हैं। पारंपरिक रूप से, इन आरेखों को हाथ से बनाना समय लेने वाली प्रक्रिया थी जिसमें मानव त्रुटियों का खतरा रहता था। विजुअल पैराडाइम ने शक्तिशाली एआई-संचालित विशेषताएं अनुक्रम आरेखों को तुरंत उत्पन्न और सुधारने के लिए डिज़ाइन की गई हैं।

यह व्यापक गाइड यह जांचता है कि कैसे लाभ उठाया जा सकता है विजुअल पैराडाइम के एआई उपकरणों—विशेष रूप से एआई चैटबॉट और एआई अनुक्रम आरेख सुधार उपकरण—त्वरित ढंग से प्रणालियों का मॉडलिंग करने, आर्किटेक्चरल सटीकता सुनिश्चित करने और अधिक प्रभावी ढंग से सहयोग करने के लिए।

एआई के साथ यूएमएल मॉडलिंग का विकास

विजुअल पैराडाइमएआई को मॉडलिंग प्रक्रिया में सहयोगी साथी के रूप में एकीकृत करता है। घंटों तक तत्वों को खींचकर रखने के बजाय, उपयोगकर्ता अब प्राकृतिक भाषा में परिदृश्यों का वर्णन कर सकते हैं, और एआई इरादे की व्याख्या करके विस्तृत आरेख बनाता है। इस परिवर्तन के कई भावी लाभ हैं:

• गति और दक्षता:जो कभी घंटों लेता था, अब मिनटों में पूरा किया जा सकता है।
• त्रुटि कमी:एआई तार्किक सुसंगतता और यूएमएल मानकों के पालन को सुनिश्चित करने में मदद करता है।
• जटिल तर्क का प्रबंधन: उपकरण जटिल शाखाओं, लूप्स और वैकल्पिक प्रवाहों को आसानी से प्रबंधित करते हैं।
• आर्किटेक्चरल पैटर्न: एआई आरेखों को एमवीसी (मॉडल-व्यू-कंट्रोलर) जैसे पैटर्न का पालन करते हुए स्वचालित रूप से संरचित कर सकता है।

एआई-संचालित अनुक्रम आरेखों की मूल अवधारणाएं

उपकरणों में डूबने से पहले, यह समझना आवश्यक है कि एआई इन दृश्याकृतियों को बनाने के लिए किन तत्वों के साथ काम करता है:

• जीवन रेखाएं:प्रणाली में विशिष्ट वस्तुओं या एक्टर्स का प्रतिनिधित्व करने वाली ऊर्ध्वाधर रेखाएं।
• संदेश: लाइफलाइन्स के बीच संचार का संकेत करने वाले तीर (कॉल और रिटर्न)।
• एक्टिवेशन बार:लाइफलाइन्स पर आयताकार आकृति जो दर्शाती है कि कोई वस्तु किसी कार्य को सक्रिय रूप से प्रसंस्करण कर रही है।
• कॉम्बाइन्ड फ्रैगमेंट्स:जटिल अंतरक्रियाओं के लिए तर्क आवास, जैसे किअल्ट वैकल्पिक मार्गों के लिए, ऑप्ट वैकल्पिक चरणों के लिए, लूप दोहराव के लिए, और पार समानांतर क्रियाओं के लिए।

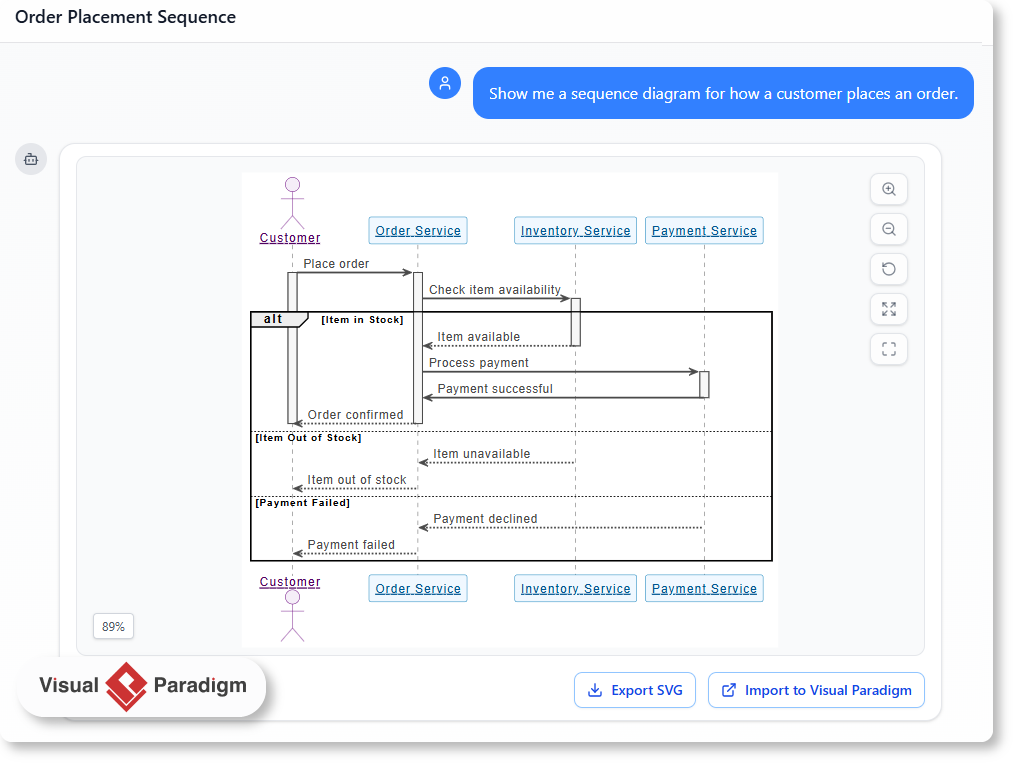

टूल 1: एआई चैटबॉट

द एआई चैटबॉट, जिसे निम्नलिखित पते पर प्राप्त किया जा सकता हैchat.visual-paradigm.com, आरेख निर्माण के लिए एक बातचीत आधारित इंटरफेस प्रदान करता है। यह उपयोगकर्ताओं को शुरुआत से शुरू करने या बातचीत के माध्यम से मौजूदा विचारों को सुधारने की अनुमति देता है।

चैट के माध्यम से एक अनुक्रम आरेख बनाने का तरीका

1. प्लेटफॉर्म तक पहुंचें: एआई चैटबॉट पर जाएं और अपने कार्य को सहेजने या निर्यात करने के लिए साइन इन करें।
2. एक प्रॉम्प्ट दर्ज करें: अपने परिदृश्य का प्राकृतिक भाषा विवरण दर्ज करें। अभिनेताओं, चरणों और तर्क के बारे में विस्तार से बताएं। उदाहरण के लिए: “2FA के साथ बैंकिंग ऐप में उपयोगकर्ता लॉग इन करने के लिए एक अनुक्रम आरेख बनाएं।”
3. तत्काल उत्पादन: एआई टेक्स्ट की व्याख्या करता है और आरेख को तुरंत दर्शाता है।
4. पुनरावृत्तिक सुधार: परिणाम को सुधारने के लिए बातचीत में शामिल हों। आप कह सकते हैं, “अमान्य OTP के लिए एक त्रुटि मार्ग जोड़ें,” या “सत्यापन प्रक्रिया की व्याख्या करें।”
5. निर्यात करें: संतुष्ट होने के बाद, आरेख पर होवर करके इसे एक छवि के रूप में डाउनलोड करें, PlantUML कोड कॉपी करें, या इसे आगे संपादित करने के लिए सीधे Visual Paradigm में आयात करें।

उपकरण 2: एआई अनुक्रम आरेख सुधार उपकरण

Visual Paradigm परिवेश (डेस्कटॉप या ऑनलाइन) के भीतर सीधे काम करने वाले उपयोगकर्ताओं के लिए, अनुक्रम आरेख सुधार उपकरण एक अधिक एकीकृत अनुभव प्रदान करता है। यह उपकरण सरल पाठ या उच्च स्तरीय उपयोग केस को तकनीकी रूप से सटीक, बहु-परत वाले आरेखों में बदलने में उत्कृष्ट है।

सुधार उपकरण के लिए कार्यप्रवाह

1. उपकरण लॉन्च करें:Visual Paradigm में जाएं, उपकरण > ऐप्स और चुनें अनुक्रम आरेख सुधार उपकरण.
2.
3. डेटा इनपुट: एक सरल प्रॉम्प्ट, एक मूल आरेख विवरण, या उच्च स्तरीय उपयोग केस पाठ प्रदान करें।
4. एआई प्रसंस्करण: एआई इनपुट का विश्लेषण करता है ताकि घटकों और संबंधों की पहचान की जा सके। यह आर्किटेक्चरल परतों को जोड़कर संरचना को आमतौर पर सुधारता है, जैसे व्यू, कंट्रोलर और मॉडल को अलग करना।
5. समीक्षा और संपादन: उपकरण एक सुधारित आरेख उत्पन्न करता है। आवश्यकता होने पर इसे फिर से उत्पन्न किया जा सकता है, परिणाम को मानक मॉडलिंग उपकरणों के साथ संपादित किया जा सकता है, या SVG जैसे फॉर्मेट में निर्यात किया जा सकता है।

वास्तविक दुनिया के उदाहरण

इन उपकरणों की क्षमताओं को वास्तव में समझने के लिए, आइए देखें कि वे सरल से लेकर जटिल तक स्थितियों के साथ कैसे निपटते हैं।

उदाहरण 1: उपयोगकर्ता लॉगिन (पुनरावृत्तिक सुधार)

प्रारंभिक प्रॉम्प्ट: “एक उपयोगकर्ता वेबसाइट में लॉग इन करने के लिए UML अनुक्रम आरेख उत्पन्न करें। प्रवेश के चरण, सर्वर सत्यापन और सफलता/त्रुटि संभाल को शामिल करें।”

एआई आउटपुट: एआई उपयोगकर्ता, लॉगिन यूआई, सर्वर और डेटाबेस के लिए लाइफलाइन बनाता है। इसमें एक अल्ट फ्रैगमेंट है जो सफल लॉगिन और अमान्य प्रवेश के लिए मार्गों को दिखाता है।

परिष्करण: AI से कहने पर कि “पासवर्ड प्रमाणीकरण के बाद द्विकारक प्रमाणीकरण जोड़ें,” आरेख में एक प्रमाणीकरण जीवन रेखा और एक विकल्प 2FA प्रक्रिया के लिए फ्रैगमेंट।

उदाहरण 2: जटिल ई-कॉमर्स चेकआउट

परिदृश्य: एक उपयोगकर्ता बहुत से बाहरी सेवाओं को शामिल करने वाले पूर्ण चेकआउट प्रवाह को मॉडल करना चाहता है।

प्रॉम्प्ट: “ई-कॉमर्स चेकआउट प्रक्रिया के लिए विस्तृत UML अनुक्रम आरेख बनाएं। भागीदार: ग्राहक, फ्रंटएंड ऐप, कार्ट सेवा, भुगतान गेटवे, इन्वेंटरी सिस्टम, ईमेल सेवा। अमान्य प्रोमो, स्टॉक से बाहर आइटम और भुगतान अस्वीकृति के लिए शाखाएं शामिल करें।”

परिणाम: AI एक व्यापक आरेख बनाता है जिसमें 7 से अधिक भागीदार और 15+ संदेश हैं। यह सही तरीके से विकल्प त्रुटि संभाल के लिए (जैसे भुगतान अस्वीकृति) और उचित स्थितियों में सिंक्रोनस/एसिंक्रोनस संदेशों के लिए फ्रैगमेंट रखता है। यह उपकरण के घंटों के हाथ से ड्राफ्ट करने के समय बचाने की क्षमता को दर्शाता है।

उदाहरण 3: वीडियो स्ट्रीमिंग तर्क

परिदृश्य: तकनीकी बैकएंड तर्क की व्याख्या करना।

प्रॉम्प्ट: “एक वीडियो स्ट्रीमिंग प्लेटफॉर्म के बारे में एक अनुक्रम आरेख बनाएं जो बताए कि उपयोगकर्ता प्लेबटन के बटन पर क्लिक करने पर प्लेबैक कैसे शुरू होता है।”

परिणाम: आउटपुट उपयोगकर्ता से स्ट्रीमिंग क्लाइंट, वीडियो सर्वर और CDN तक के प्रवाह का विवरण देता है। यह मेटाडेटा के लिए अनुरोध, एडाप्टिव बिटरेट JSON के लौटने और वीडियो चंक के लिए खोज को दर्शाता है।

प्रॉम्प्ट इंजीनियरिंग के लिए सर्वोत्तम प्रथाएं

विजुअल पैराडाइग्म के एआई का अधिकतम लाभ उठाने के लिए, अपने प्रॉम्प्ट बनाते समय इन टिप्स को ध्यान में रखें:

• क्रिया के क्रियावाचक शब्दों का उपयोग करें: आदेश को स्पष्ट निर्देशों के साथ शुरू करें, जैसे “बनाएं,” “परिष्करण करें,” या “जोड़ें।”
• विशिष्ट बनें: विशिष्ट UML तत्वों का उल्लेख करें जो आप देखना चाहते हैं, जैसे “भुगतान विफलता के लिए विकल्प फ्रैगमेंट का उपयोग करें।”
• क्रमिक रूप से निर्माण करें: उच्च स्तरीय प्रवाह से शुरू करें, फिर जटिलता, अपवाद और विशिष्ट आर्किटेक्चरल विवरण जोड़ने के लिए आवर्धित प्रॉम्प्ट का उपयोग करें।
• क्षेत्र की सटीकता की जांच करें: जबकि एआई शक्तिशाली है, हमेशा क्षेत्र-विशिष्ट सटीकता के लिए आउटपुट की समीक्षा करें। एआई प्रक्रिया को तेज करता है लेकिन मानव विशेषज्ञता की आवश्यकता को नहीं बदलता है।

निष्कर्ष

विजुअल पैराडाइम की एआई क्षमताएं — वेब-आधारित चैटबॉट से लेकर एकीकृत रूपांतरण उपकरण तक — जटिल तकनीकी आरेखों के निर्माण को लोकतंत्रीकृत करती हैं। यूएमएल मॉडलिंग के थकाऊ पहलुओं को स्वचालित करके, ये उपकरण विकासकर्ताओं और वास्तुकारों को उच्च स्तर के डिजाइन और तर्क पर ध्यान केंद्रित करने की अनुमति देते हैं। चाहे आप एक नई सुविधा के प्रोटोटाइप बना रहे हों या एक पुराने सिस्टम का विवरण तैयार कर रहे हों, एआई-संचालित अनुक्रम आरेख उच्च गुणवत्ता वाले सॉफ्टवेयर डिजाइन के लिए कम प्रयास में एक मार्ग प्रदान करते हैं।
