قانون ۲۰/۸۰ در مدل‌سازی UML برای تیم‌های چابک: امکان‌پذیر کردن MDA با کمک هوش مصنوعی و تحقق اصل «کد به عنوان مستندات»

مقدمه

در محیط‌های توسعه چابک، به‌طور سنتی مدل‌سازی دقیق UML را با فرهنگ تکرار سریع ناسازگار می‌دانند. با این حال، رها کردن کامل مدل‌سازی بصری اغلب منجر به مبهم شدن معماری سیستم، افزایش هزینه‌های ارتباطی و انباشت بدهی فنی می‌شود.Visual Paradigmبه عنوان یک پلتفرم جامع مدل‌سازی بصری، از تمام۱۴ نوع نمودار استاندارد زبان مدل‌سازی یکپارچه(UML) پشتیبانی می‌کند و پایه‌ای مستحکم برای طراحی نرم‌افزار و معماری سیستم فراهم می‌آورد.

با ادغام فناوری‌های هوش مصنوعی، به‌ویژه ظهور قابلیت‌های تولید نمودار از متن، ربات‌های چت مبتنی بر هوش مصنوعی برای نمودارها و تولید خودکار مدل، فرآیند مدل‌سازی UML به‌طور قابل توجهی ساده‌تر شده است. این امر امکان‌پذیر کردن معماری مبتنی بر مدل (MDA) را در تیم‌های چابک فراهم کرده و همزمان اصل «کد به عنوان مستندات» را تقویت می‌کند تا اطمینان حاصل شود که مستندات و کد همزمان به‌روزرسانی می‌شوند. این مقاله توضیح می‌دهد که چگونه با به‌کارگیری قانون ۲۰/۸۰، بر روی انواع نمودارهای UML با بیشترین ارزش تمرکز کنیم و از قابلیت‌های کمکی هوش مصنوعی Visual Paradigm استفاده کنیم تا راهنمایی‌های کارآمد و کاربردی برای تیم‌های چابک ارائه دهیم.

مفاهیم کلیدی و کاربرد قانون ۲۰/۸۰

چرا انتخابقانون ۲۰/۸۰？

در محیط‌های چابک، زمان ارزشمندترین منبع است. تحقیقات نشان می‌دهند که ۲۰٪ از انواع نمودارهای UML قادر به حل ۸۰٪ از مسائل رایج طراحی و ارتباطی هستند. برای اکثر پروژه‌های نرم‌افزاری، چهار نوع نمودار زیر بیشترین ارزش را دارند:

1. نمودار کلاس(Class Diagram) – نمایش ساختار ایستای سیستم

2. نمودار توالی(Sequence Diagram) – توصیف ترتیب تعاملات بین اشیاء

3. نمودار مورد استفاده(Use Case Diagram) – ثبت نیازمندی‌های عملکردی سیستم

4. نمودار فعالیت(Activity Diagram) – نمایش فرآیندهای کسب‌وکار و جریان کاری

با تسلط بر این چهار نمودار اصلی و بهره‌گیری از قابلیت‌های کمکی هوش مصنوعی Visual Paradigm، تیم‌های چابک می‌توانند با کمترین سرمایه‌گذاری، بیشترین سود را کسب کنند.

هوش مصنوعی چگونه بازی مدل‌سازی UML را تغییر می‌دهد

قابلیت‌های هوش مصنوعی Visual Paradigm شامل موارد زیر است:

• تولید نمودار از متن: تولید خودکار نمودارهای UML قابل ویرایش از طریق توصیف به زبان طبیعی

• چت‌بات نمودار هوش مصنوعی: ایجاد و ویرایش نمودارها از طریق گفتگو

• تولید خودکار مدل: تولید خودکار مدل از کد موجود یا اسناد نیازمندی‌ها

این قابلیت‌ها به‌طور قابل‌توجهی منحنی یادگیری و هزینه‌های زمانی مدل‌سازی UML را کاهش داده و به افراد غیرمتخصص اجازه می‌دهد تا به‌راحتی نمودارهای باکیفیت ایجاد کنند.

توضیح دقیق انواع اصلی نمودارهای UML

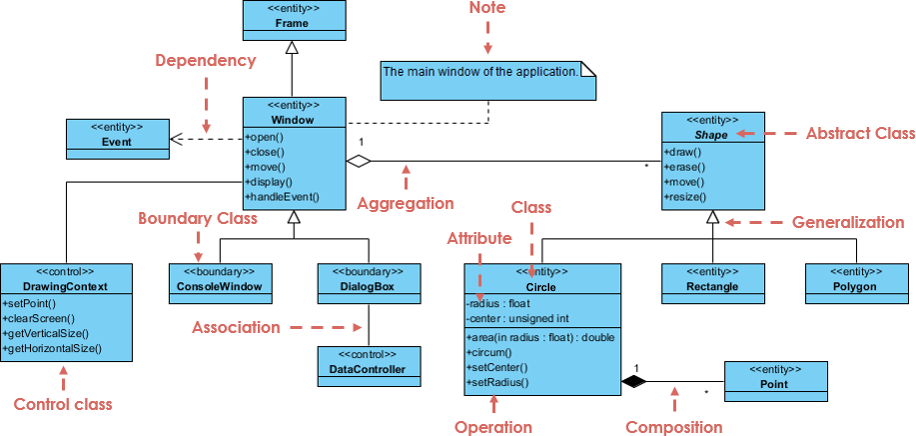

1. نمودار کلاس (نمودار کلاس)

نمودار کلاس مهم‌ترین نمودار برای نمایش ساختار ایستای سیستم است که کلاس‌ها، ویژگی‌ها، روش‌ها و روابط بین کلاس‌ها را نشان می‌دهد.

چه زمانی استفاده شود:

• هنگام طراحی ماژول یا زیرسیستم جدید

• هنگام درک ساختار کد موجود

• هنگام بحث با تیم توسعه درباره ساختار داده‌ها

مثال ایجاد با کمک هوش مصنوعی:
استفاده از قابلیت تبدیل متن به نمودار در Visual Paradigm، ورودی: «یک نمودار کلاس برای سیستم تجارت الکترونیک ایجاد کنید که شامل چهار کلاس User، Product، Order و Payment باشد. رابطه بین User و Order یک‌به‌چند است، رابطه بین Order و Product چند‌به‌چند است، و رابطه بین Order و Payment یک‌به‌یک است.»

سیستم به‌طور خودکار یک نمودار کلاس پایه تولید می‌کند و شما می‌توانید جزئیات را بیشتر تنظیم کنید.

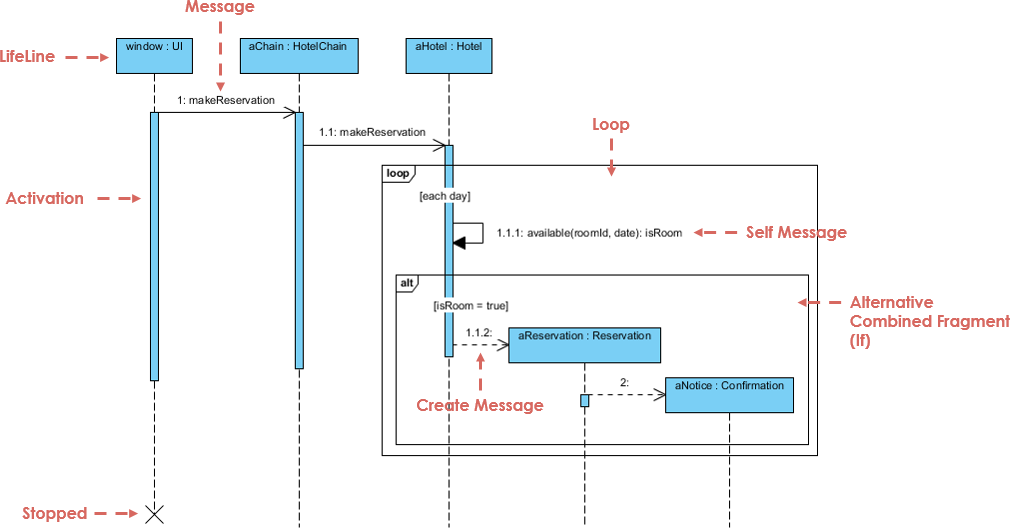

2. نمودار توالی (نمودار توالی)

نمودار توالی تعاملات بین اشیاء را در طول زمان نشان می‌دهد و برای توصیف فرآیند اجرای منطق پیچیده کسب‌وکار بسیار مناسب است.

چه زمانی استفاده شود:

• هنگام طراحی فرآیند فراخوانی رابط‌های API

• هنگام عیب‌یابی مسائل تعاملی پیچیده

• هنگام نمایش منطق پیاده‌سازی عملکرد به ذینفعان

مثال ایجاد با کمک هوش مصنوعی:
ورودی: «یک نمودار توالی برای ورود کاربر ایجاد کنید که شامل چهار شیء Client، AuthService، Database و SessionManager باشد. Client درخواست ورود را به AuthService ارسال می‌کند، AuthService پس از اعتبارسنجی اعتبارها، Database را جستجو می‌کند و در صورت موفقیت، Session ایجاد کرده و به Client بازمی‌گرداند.»

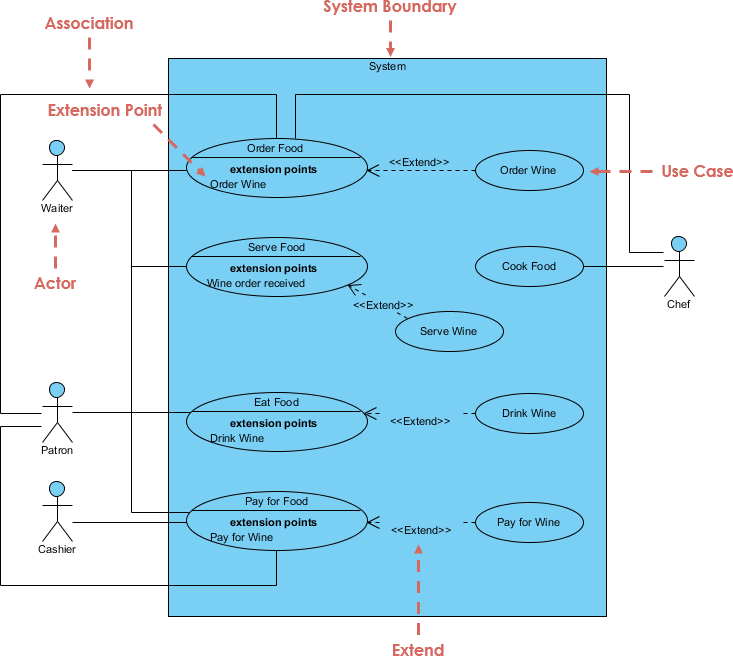

3. نمودار مورد استفادهنمودار مورد استفاده

نمودار مورد استفاده عملکرد سیستم را از دیدگاه کاربر نمایش می‌دهد و ابزاری ایده‌آل برای جمع‌آوری و تحلیل نیازمندی‌ها است.

چه زمانی استفاده شود:

• هنگام مرتب‌سازی نیازمندی‌ها در مراحل اولیه پروژه

• هنگام تأیید محدوده عملکرد با ذینفعان کسب‌وکار

• هنگام برنامه‌ریزی نقشه راه محصول

مثال کمک‌شده توسط هوش مصنوعی برای ایجاد:
ورودی: «نمودار مورد استفاده برای سیستم کتابفروشی آنلاین ایجاد کنید. شرکت‌کنندگان اصلی شامل مشتری، مدیر و درگاه پرداخت هستند. مشتری می‌تواند کتاب‌ها را مرور کند، به سبد خرید اضافه کند، سفارش دهد و تاریخچه سفارش‌ها را مشاهده کند. مدیر می‌تواند موجودی کتاب‌ها را مدیریت کند و سفارش‌ها را پردازش کند.»

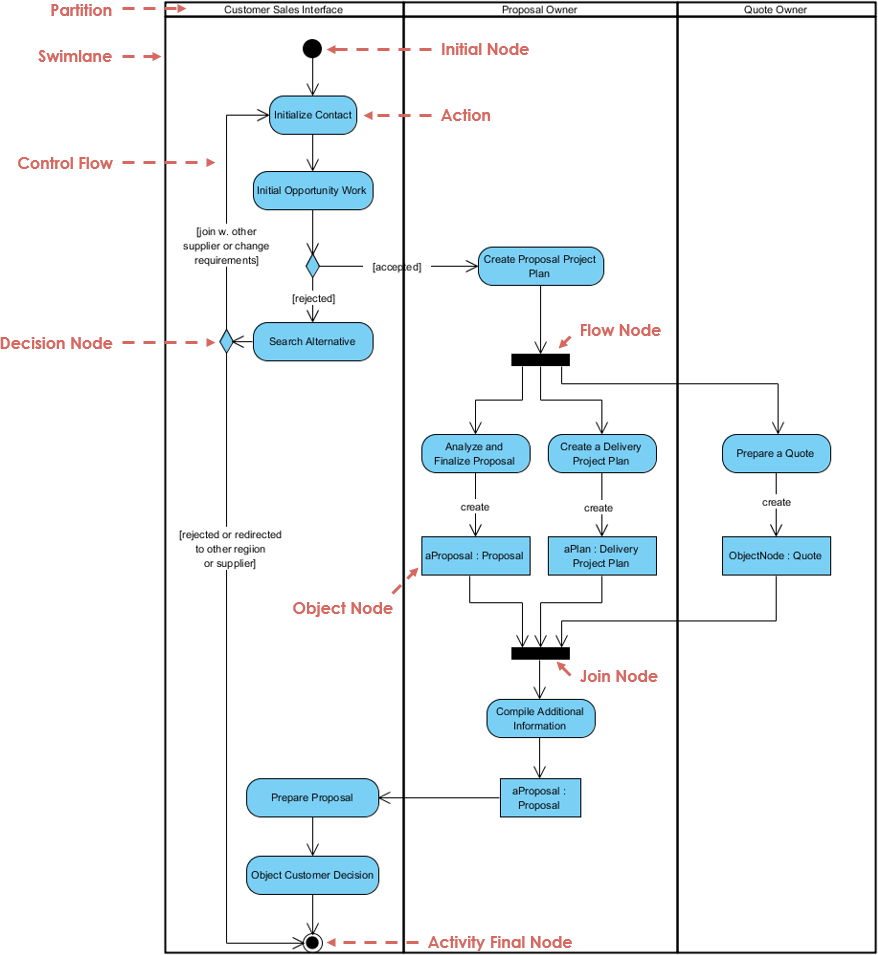

4. نمودار فعالیتنمودار فعالیت

نمودار فعالیت شبیه به نمودار جریان است، اما قدرتمندتر بوده و پردازش موازی و منطق تصمیم‌گیری پیچیده را پشتیبانی می‌کند.

چه زمانی استفاده شود:

• هنگام توصیف فرآیندهای کسب‌وکار

• هنگام طراحی منطق الگوریتم

• هنگام تحلیل فرصت‌های بهینه‌سازی جریان کاری

مثال کمک‌شده توسط هوش مصنوعی برای ایجاد:
ورودی: «نمودار فعالیت برای پردازش سفارش ایجاد کنید. این فرآیند با دریافت سفارش آغاز شده، از بررسی موجودی، پردازش پرداخت، آماده‌سازی ارسال عبور کرده و در نهایت سفارش را تکمیل می‌کند. اگر موجودی کافی نباشد، فرآیند تکمیل موجودی فعال می‌شود و اگر پرداخت ناموفق باشد، مشتری برای پرداخت مجدد مطلع می‌شود.»

یکپارچه‌سازی ابزار Visual Paradigm

انتخاب نسخه دسکتاپ یا آنلاین

Visual Paradigm ارائه می‌دهد:دو روش اصلی استفاده：

• برنامه دسکتاپ: مناسب برای تیم‌هایی که به قابلیت‌های کامل و کار آفلاین نیاز دارند

• Visual Paradigm Online: راه‌حلی مبتنی بر مرورگر که شامل لایه رایگان برای استفاده غیرتجاری است و همکاری تیمی و اشتراک‌گذاری فوری را آسان می‌کند

مزایای یکپارچه‌سازی با IDE

Visual Paradigm می‌تواند مستقیماً در محیط‌های توسعه‌ای مانند Eclipse، IntelliJ IDEA و Android Studio یکپارچه شود تا موارد زیر را محقق کند:

• تولید نمودارهای UML از طریق مهندسی معکوس کد

• تولید چارچوب کد از طریق مهندسی مستقیم مدل‌های UML

• حفظ همگام‌سازی دوطرفه بین مدل و کد

این یکپارچگی کلید تحقق مفهوم «کد به‌عنوان مستندات» است و تضمین می‌کند که مستندات همواره بازتاب‌دهنده آخرین وضعیت کد باشند.

کاربرد MDA در محیط‌های چابک

معماری مبتنی بر مدل (MDA) به‌طور سنتی به‌عنوان رویکردی سنگین و نامناسب برای توسعه چابک شناخته می‌شد. با این حال، با بهره‌گیری ازهوش مصنوعی Visual Paradigmو قابلیت‌های کمکی آن، مزایای اصلی MDA در محیط‌های چابک حفظ می‌شود:

1. ارتقای سطح انتزاع: تمرکز بر منطق کسب‌وکار از طریق مدل‌های سطح بالا به‌جای جزئیات پیاده‌سازی

2. تولید خودکار کد: کاهش کارهای تکراری کدنویسی و افزایش یکپارچگی

3. اعتبارسنجی سریع نمونه اولیه: اعتبارسنجی سریع ایده‌های طراحی از طریق مدل

پیشنهادات اجرایی:

• کاربرد MDA را از ماژول‌های کلیدی آغاز کرده و به‌تدریگ گسترش دهید

• مدل‌ها را به‌عنوان مستندات زنده نگهداری کرده و آن‌ها را همراه با مخزن کد، تحت کنترل نسخه قرار دهید

• استفاده از ابزارهای هوش مصنوعی برای کاهش هزینه‌های ایجاد و نگهداری مدل

پیاده‌سازی بهترین روش‌ها برای تحقق «کد به‌عنوان مستندات»

1. مهندسی دوطرفه: به‌طور منظم مدل را از کد به‌روزرسانی کرده و همچنین چارچوب کد را از مدل تولید کنید

2. کنترل نسخه مدل: قرار دادن فایل‌های مدل UML در سیستم‌های کنترل نسخه مانند Git

3. تولید خودکار مستندات: پیکربندی لوله‌های CI/CD برای تولید خودکار مستندات از آخرین مدل

4. برچسب‌گذاری سبک: افزودن نظراتی در کد که به مدل ارجاع می‌دهند تا پیوندی بین کد و مدل ایجاد شود

نتیجه‌گیری

مدل‌سازی UMLنیازی نیست که مدل‌سازی UML به بار توسعه چابک تبدیل شود. با به‌کارگیری قانون ۲۰/۸۰، بر انواع نمودارهای باارزش‌تر تمرکز کنید و از Vامکانات هوش مصنوعی Visual Paradigmتیم‌ها می‌توانند در عین حفظ چابکی، از مزایای مدل‌سازی بصری بهره‌مند شوند. تولید نمودار از متن، چت‌بات‌ها و تولید خودکار مدل‌ها که توسط هوش مصنوعی هدایت می‌شوند، فرآیند مدل‌سازی را به‌طور قابل‌توجهی ساده کرده و اجرای MDA را در محیط‌های چابک ممکن می‌سازند. در نهایت، از طریق یکپارچه‌سازی با IDE و قابلیت‌های مهندسی دوطرفه، تیم‌ها می‌توانند مفهوم واقعی «کد به‌عنوان مستندات» را محقق کنند، اطمینان حاصل کنند که مستندات و کد همواره همگام هستند و کیفیت نرم‌افزار و بهره‌وری تیم را افزایش دهند.

در محیط پویا و سریع‌التغییر توسعه نرم‌افزار، ترکیب مناسب ابزارها و روش‌ها به تیم شما امکان می‌دهد تا همزمان هم پاسخگویی چابک را حفظ کند و هم دیدگاه واضحی از معماری سیستم داشته باشد.

منابع مرجع

1. صفحه رسمی ابزار UML Visual Paradigm: معرفی ابزارهای رایگان UML ارائه‌شده توسط Visual Paradigm و ویژگی‌های عملکردی آن‌ها

2. راهنمای عملی UML: ارائه نکات کاربردی و راهنمایی‌های بهترین روش‌ها برای مدل‌سازی UML

3. مروری بر ۱۴ نوع نمودار UML: توضیح دقیق تمام انواع استاندارد نمودارهای UML و کاربردهای آن‌ها

4. امکانات تولیدکننده نمودارهای UML: نمایش قابلیت‌های تولید نمودار مبتنی بر هوش مصنوعی Visual Paradigm

5. ابزارهای آنلاین UML Visual Paradigm: معرفی ابزارهای مدل‌سازی UML مبتنی بر مرورگر و قابلیت‌های همکاری آن‌ها

6. ابزارهای آنلاین رایگان UML: ارائه راه‌حل‌های مدل‌سازی آنلاین UML در سطح رایگان

7. صفحه دانلود Visual Paradigm: ارائه نرم‌افزار نسخه دسکتاپ و افزونه‌های یکپارچه‌سازی با IDE
