उपयोग केस को दर्शाने के लिए गतिविधि आरेख और क्रमिक आरेख का उपयोग करना

सॉफ्टवेयर विकास में, दृश्य मॉडलिंग तकनीकें प्रक्रियाओं को समझने और दस्तावेज़ करने के लिए आवश्यक हैं। गतिविधि आरेख और क्रमिक आरेख दो शक्तिशाली उपकरण हैं जो उपयोग केस और उनके विभिन्न परिदृश्यों को प्रभावी ढंग से दर्शाने में मदद कर सकते हैं। यह लेख बताता है कि उपयोग केस को दर्शाने के लिए गतिविधि आरेख का उपयोग कैसे करें और प्रत्येक परिदृश्य को क्रमिक आरेख के साथ विस्तार से दर्शाया जाए।

उपयोग केस को समझना

एक उपयोग केस एक विशिष्ट बातचीत का वर्णन करता है जो उपयोगकर्ता (या अभिनेता) और प्रणाली के बीच एक विशिष्ट लक्ष्य प्राप्त करने के लिए होती है। यह उपयोगकर्ता के दृष्टिकोण से प्रणाली की कार्यात्मक आवश्यकताओं का वर्णन करता है। प्रत्येक उपयोग केस में एक से अधिक परिदृश्य हो सकते हैं, जिनमें मुख्य सफलता के परिदृश्य और विभिन्न वैकल्पिक मार्ग शामिल हो सकते हैं।

चरण 1: उपयोग केस की पहचान करें

उपयोग केस की पहचान करने से शुरू करें जिसे आप मॉडल करना चाहते हैं। इसमें आमतौर पर शामिल होता है:

• आवश्यकताओं का एकत्रीकरण: स्टेकहोल्डर्स की आवश्यकताओं को समझें।
• अभिनेताओं को परिभाषित करना: उपयोगकर्ताओं या प्रणालियों की पहचान करें जो उपयोग केस के साथ बातचीत करेंगे।
• लक्ष्य स्थापित करना: स्पष्ट रूप से निर्धारित करें कि उपयोग केस का लक्ष्य क्या है।

चरण 2: गतिविधि आरेख बनाएं

एक गतिविधि आरेख एक उपयोग केस के भीतर क्रियाकलापों के प्रवाह को दर्शाता है और समग्र प्रक्रिया को दृश्य रूप से दर्शाने में मदद करता है। इसे बनाने के लिए यह तरीका है:

1. गतिविधियों को परिभाषित करें: उपयोग केस में शामिल गतिविधियों की सूची बनाएं, जिसमें उपयोगकर्ता की क्रियाओं और प्रणाली के प्रतिक्रियाओं को शामिल किया गया हो।
2. निर्णय बिंदुओं की पहचान करें: निर्धारित करें कि प्रक्रिया के प्रवाह को प्रभावित करने वाले चयनों को कहाँ किया जाना चाहिए।
3. प्रवाह को नक्शा बनाएं: गतिविधियों के क्रम को दर्शाने के लिए तीर का उपयोग करें। प्रारंभिक अवस्था से शुरू करें और अंतिम परिणाम पर समाप्त करें।
4. समानांतर गतिविधियों को शामिल करें: यदि कई क्रियाएं एक साथ हो सकती हैं, तो उन्हें फॉर्क नोड्स के उपयोग से दर्शाएं।
5. समीक्षा और सुधार करें: सुनिश्चित करें कि आरेख उपयोग केस के परिदृश्य को सही ढंग से दर्शाता है और समझने में आसान है।

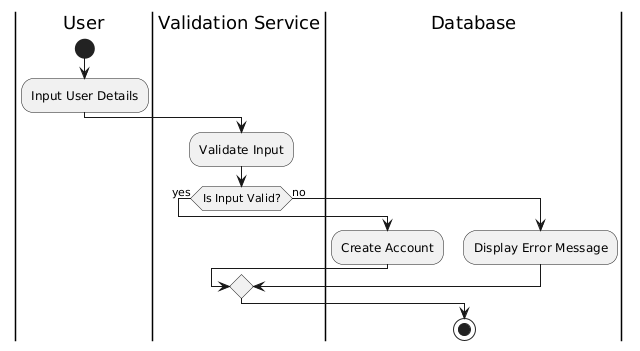

गतिविधि आरेख का उदाहरण

• उपयोग केस: उपयोगकर्ता पंजीकरण
  • शुरू
  • उपयोगकर्ता विवरण दर्ज करें
  • इनपुट की पुष्टि करें
    • यदि मान्य है, तो खाता बनाने के लिए आगे बढ़ें
    • यदि अमान्य है, तो त्रुटि संदेश प्रदर्शित करें
  • समाप्ति

चरण 3: परिदृश्यों की पहचान करें

जब क्रिया आरेख पूरा हो जाए, तो उपयोग केस के विभिन्न परिदृश्यों की पहचान करें:

• मुख्य सफलता परिदृश्य: वह आदर्श प्रवाह जहां सब कुछ इरादे के अनुसार काम करता है।
• वैकल्पिक परिदृश्य: त्रुटियों या वैकल्पिक चयनों का प्रतिनिधित्व करने वाले मार्ग।

चरण 4: प्रत्येक परिदृश्य के लिए क्रमिक आरेख बनाएं

एक क्रमिक आरेख एक विशिष्ट परिदृश्य में समय के साथ वस्तुओं के अंतरक्रिया को दर्शाता है। प्रत्येक पहचाने गए परिदृश्य के लिए निम्न चरणों का पालन करें:

1. वस्तुओं की पहचान करें: उस परिदृश्य में शामिल वस्तुओं (कार्यकर्ता, प्रणाली) का निर्धारण करें।
2. संदेशों को परिभाषित करें: वस्तुओं के बीच आदान-प्रदान किए गए संदेशों की सूची बनाएं, जो कार्य कॉल, प्रतिक्रियाएं या डेटा प्रवाह का प्रतिनिधित्व करते हैं।
3. क्रम का नक्शा बनाएं: वस्तुओं को क्षैतिज रूप से व्यवस्थित करें और उनके जीवन रेखाओं का प्रतिनिधित्व करने के लिए ऊर्ध्वाधर रेखाएं खींचें। संदेश प्रवाह को उनके उत्पन्न होने के क्रम में तीरों का उपयोग करके दर्शाएं।
4. सक्रियता बॉक्स शामिल करें: उन अवधियों को दर्शाएं जब एक वस्तु सक्रिय होती है या किसी संदेश को प्रसंस्कृत कर रही होती है।
5. समीक्षा करें: सुनिश्चित करें कि क्रमिक आरेख विशिष्ट परिदृश्य के लिए अंतरक्रियाओं का सही रूप से प्रतिनिधित्व करता है।

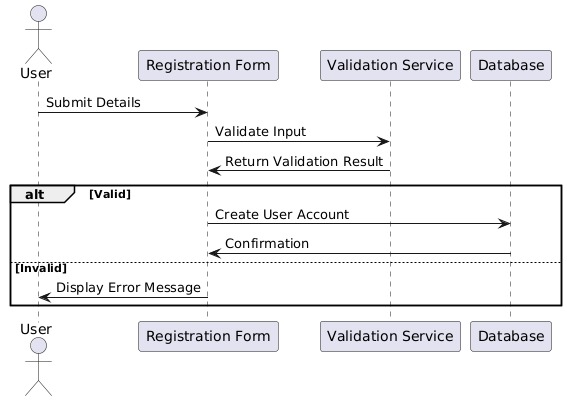

उपयोगकर्ता पंजीकरण के लिए क्रमिक आरेख का उदाहरण

• वस्तुएं: उपयोगकर्ता, पंजीकरण फॉर्म, पुष्टि सेवा, डेटाबेस
• संदेश:
  • उपयोगकर्ता → पंजीकरण फॉर्म: विवरण जमा करें
  • पंजीकरण फॉर्म → सत्यापन सेवा: इनपुट की जांच करें
  • सत्यापन सेवा → पंजीकरण फॉर्म: सत्यापन परिणाम लौटाएं
  • पंजीकरण फॉर्म → डेटाबेस: उपयोगकर्ता खाता बनाएं
  • डेटाबेस → पंजीकरण फॉर्म: पुष्टि

निष्कर्ष

गतिविधि और क्रमानुक्रम आरेखों का एक साथ उपयोग एक के एक व्यापक दृश्य प्रदान करता हैउपयोग केस और इसके परिदृश्य। द्वारागतिविधि आरेख प्रक्रिया प्रवाह का एक समग्र दृश्य प्रदान करता है, जबकिक्रमानुक्रम आरेख व्यक्तिगत परिदृश्यों के भीतर अंतरक्रियाओं का विवरण प्रदान करते हैं। इस संरचित दृष्टिकोण से समझ में सुधार होता है, स्टेकहोल्डर्स के बीच संचार में सहायता मिलती है, और विकास प्रक्रिया के दौरान एक मूल्यवान संदर्भ के रूप में कार्य करता है।
