UML की शक्ति को अनलॉक करना: एक व्यापक गाइड जिसमें एक व्यावहारिक केस स्टडी शामिल है

UML पर परिचय

एकीकृत मॉडलिंग भाषा (UML) एक मानकीकृत मॉडलिंग भाषा है जिसका उपयोग सॉफ्टवेयर-आधारित प्रणाली के कलाकृतियों को दृश्य रूप से दिखाने, विशिष्ट करने, निर्माण करने और दस्तावेज़ीकरण के लिए किया जाता है। UML प्रोजेक्ट स्टेकहोल्डर्स के लिए एक सामान्य भाषा प्रदान करता है, जिससे वे जटिल सॉफ्टवेयर प्रणाली डिज़ाइन को प्रभावी ढंग से अनुलेखित और संचारित कर सकते हैं।

UML कई प्रकार के आरेखों को शामिल करता है, जिनमें से प्रत्येक सॉफ्टवेयर विकास चक्र में एक विशिष्ट उद्देश्य के लिए होता है। इन आरेखों को संरचनात्मक आरेखों, व्यवहारात्मक आरेखों और अंतरक्रिया आरेखों में वर्गीकृत किया जा सकता है।

संरचनात्मक आरेख

संरचनात्मक आरेख प्रणाली के स्थिर पहलुओं पर ध्यान केंद्रित करते हैं, जो प्रणाली के तत्वों और उनके बीच संबंधों का प्रतिनिधित्व करते हैं। कुछ सामान्य संरचनात्मक आरेखों में शामिल हैं:

वर्ग आरेख: प्रणाली में वर्गों, उनके गुणों, क्रियाओं और उनके बीच संबंधों का प्रतिनिधित्व करता है।
घटक आरेख: प्रणाली के उच्च स्तरीय घटकों और उनके निर्भरताओं का प्रतिनिधित्व करता है।
निर्माण आरेख: हार्डवेयर नोड्स और उन पर निर्मित सॉफ्टवेयर घटकों का प्रतिनिधित्व करता है।

व्यवहारात्मक आरेख

व्यवहारात्मक आरेख प्रणाली के गतिशील पहलुओं पर ध्यान केंद्रित करते हैं, जो प्रणाली या उसके भागों के व्यवहार का प्रतिनिधित्व करते हैं। कुछ सामान्य व्यवहारात्मक आरेखों में शामिल हैं:

उपयोग केस आरेख: उपयोग केस के रूप में प्रणाली और उसके उपयोगकर्ताओं (कर्ता) के बीच के अंतरक्रियाओं को दर्ज करता है।
गतिविधि आरेख: प्रणाली के भीतर गतिविधियों और क्रियाओं के प्रवाह का वर्णन करता है।
अनुक्रम आरेख: एक विशिष्ट परिदृश्य में वस्तुओं के बीच अंतरक्रियाओं का मॉडलिंग करता है, जिसमें संदेशों के समय क्रम पर जोर दिया जाता है।

अंतरक्रिया आरेख

अंतरक्रिया आरेख व्यवहारात्मक आरेखों के उपसमूह हैं और प्रणाली के तत्वों के बीच नियंत्रण और डेटा के प्रवाह पर ध्यान केंद्रित करते हैं। कुछ सामान्य अंतरक्रिया आरेखों में शामिल हैं:

अनुक्रम आरेख: एक विशिष्ट परिदृश्य में वस्तुओं के बीच अंतरक्रियाओं का मॉडलिंग करता है, जिसमें संदेशों के समय क्रम पर जोर दिया जाता है।
संचार आरेख: वस्तुओं के बीच अंतरक्रियाओं का प्रतिनिधित्व करता है, जिसमें संदेश भेजने और प्राप्त करने वाली वस्तुओं की संरचनात्मक व्यवस्था पर ध्यान केंद्रित किया जाता है।

केस स्टडी: ऑनलाइन रिटेल प्रणाली का मॉडलिंग

UML के अनुप्रयोग को समझाने के लिए, आइए एक ऑनलाइन रिटेल प्रणाली के केस स्टडी पर विचार करें।

सिस्टम आवश्यकताएँ

ऑनलाइन रिटेल सिस्टम ग्राहकों को उत्पादों का ब्राउज़ करने और खरीदारी करने, अपने खातों का प्रबंधन करने और अपने आदेशों का ट्रैक करने की अनुमति देता है। सिस्टम उत्पादों, आदेशों और ग्राहक सूचना के प्रबंधन के लिए एक प्रशासक इंटरफेस भी प्रदान करता है।

UML आरेख

उपयोग केस आरेख:

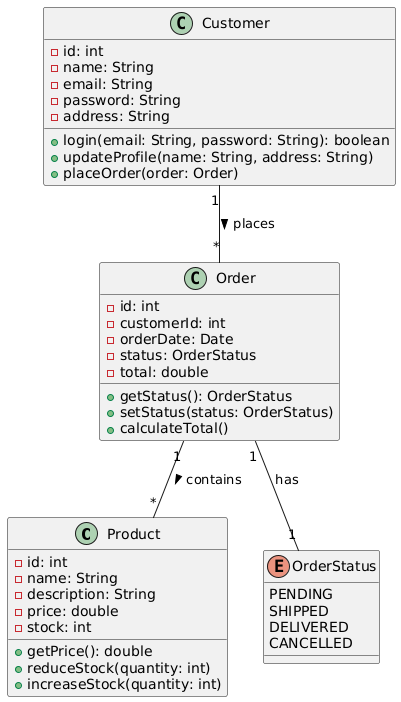

वर्ग आरेख:

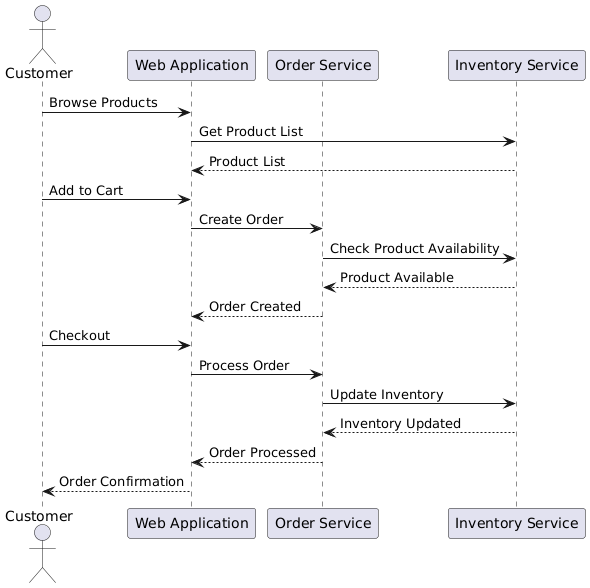

अनुक्रम आरेख:

गतिविधि आरेख:

UML मॉडलिंग के लाभ

UML मॉडलिंग सॉफ्टवेयर विकास प्रक्रिया में कई लाभ प्रदान करता है, जिनमें शामिल हैं:

सुधारित संचार: UML आरेख प्रोजेक्ट स्टेकहोल्डर्स के लिए एक सामान्य भाषा के रूप में कार्य करते हैं, जिससे बेहतर समझ और सहयोग संभव होता है।
बढ़ी हुई उत्पादकता: UML मॉडल विकास चक्र के शुरुआती चरणों में डिज़ाइन समस्याओं की पहचान और समाधान में मदद करते हैं, जिससे विकास अधिक कुशल होता है।
रखरखाव और स्केलेबिलिटी: अच्छी तरह से संरचित UML मॉडल समय के साथ सिस्टम को समझने, संशोधित करने और विस्तारित करने में आसानी प्रदान करते हैं।
जटिल प्रणालियों का दृश्यीकरण: UML आरेख प्रणाली का दृश्य प्रतिनिधित्व प्रदान करते हैं, जिससे इसकी समझ और विश्लेषण आसान होता है।
मानकीकरण: UML एक व्यापक रूप से अपनाए गए मानक है, जो अलग-अलग टीमों और संगठनों के बीच बेहतर एकीकरण और सहयोग की अनुमति देता है।

निष्कर्ष

UML एक शक्तिशाली उपकरण हैसॉफ्टवेयर विकास उपकरणों में, यह सॉफ्टवेयर प्रणाली डिज़ाइनों के मॉडलिंग और संचार के लिए एक व्यापक सेट आरेख प्रदान करता है। UML का उपयोग करके विकास टीमें संचार में सुधार, उत्पादकता में वृद्धि और अधिक रखरखाव और स्केलेबल सॉफ्टवेयर प्रणालियों के निर्माण में सक्षम होती हैं। इस लेख में प्रस्तुत केस स्टडी, ऑनलाइन रिटेल सिस्टम के संदर्भ में UML के व्यावहारिक अनुप्रयोग को दर्शाती है, इस मॉडलिंग भाषा के लाभ और लचीलेपन को उजागर करती है।
