UML अनुक्रम आरेखों को समझना: एक व्यापक मार्गदर्शिका

परिचय

एकीकृत मॉडलिंग भाषा (UML) अनुक्रम आरेख सॉफ्टवेयर इंजीनियरिंग में उपयोग केस के एक विशिष्ट परिदृश्य में वस्तुओं के बीच अंतरक्रिया को दृश्यमान बनाने के लिए आवश्यक उपकरण हैं। वे समय के साथ वस्तुओं के बीच आदान-प्रदान किए गए संदेशों के क्रम का स्पष्ट प्रतिनिधित्व प्रदान करते हैं, जिससे एक प्रणाली के गतिशील व्यवहार को समझने में अत्यंत महत्वपूर्ण भूमिका निभाते हैं। इस लेख में UML अनुक्रम आरेखों के घटकों और महत्व का विस्तृत विश्लेषण किया जाएगा, जिसमें सुरक्षा जांच आयोजन प्रणाली के उदाहरण का उपयोग अवधारणाओं को समझाने के लिए किया जाएगा।

UML अनुक्रम आरेख के घटक

एक UML अनुक्रम आरेख में कई महत्वपूर्ण घटक शामिल होते हैं:

1. अभिनेता: उन उपयोगकर्ताओं या बाहरी प्रणालियों का प्रतिनिधित्व करते हैं जो प्रणाली के साथ अंतरक्रिया करते हैं। सुरक्षा जांच उदाहरण में, अभिनेता “जांचकर्ता” है।
2. जीवन रेखाएं: समय के साथ वस्तु या अभिनेता की उपस्थिति का प्रतिनिधित्व करने वाली ऊर्ध्वाधर रेखाएं।
3. संदेश: जीवन रेखाओं के बीच संचार का प्रतिनिधित्व करने वाली क्षैतिज तीर। संदेश सिंक्रोनस (ठोस तीर) या एसिंक्रोनस (बिंदीदार तीर) हो सकते हैं।
4. सक्रियता बार: जीवन रेखाओं पर आयताकार बॉक्स जो उस समयावधि का प्रतिनिधित्व करते हैं जब एक वस्तु किसी क्रिया को कर रही होती है।
5. फ्रेम: अंतरक्रियाओं के सेट को घेरने वाले आयताकार बॉक्स, जो एक विशिष्ट स्थिति या लूप का प्रतिनिधित्व करते हैं।

सुरक्षा जांच आयोजन प्रणाली अनुक्रम आरेख विश्लेषण

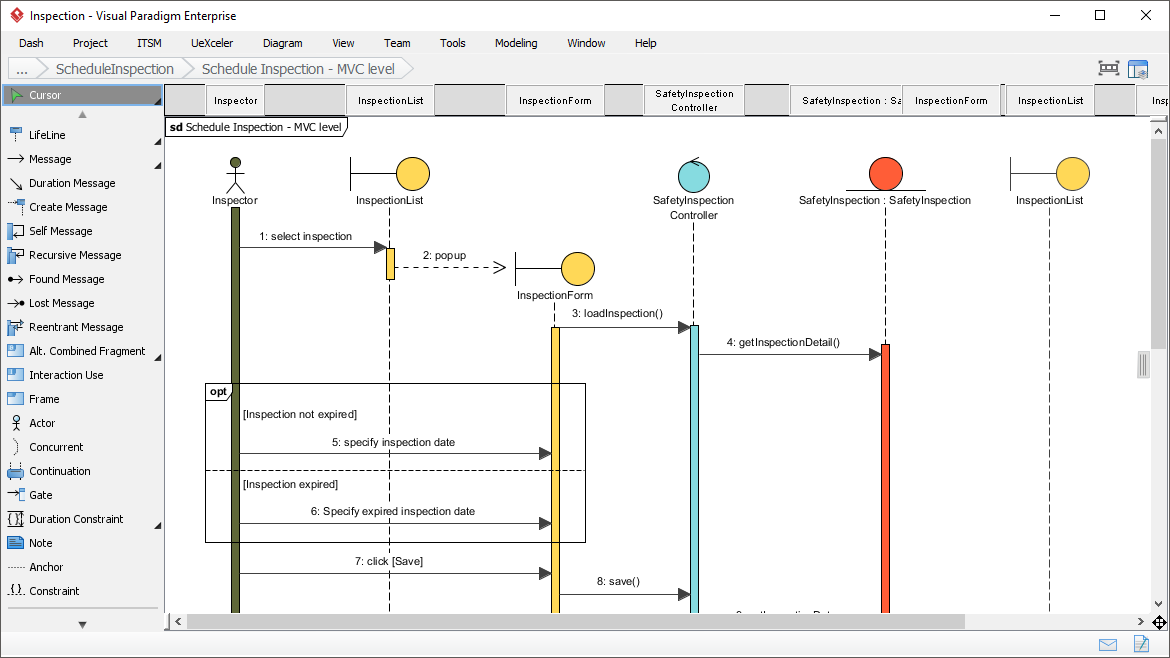

आइए दिए गए सुरक्षा जांच आयोजन प्रणाली अनुक्रम आरेख का विश्लेषण करें:

अभिनेता और जीवन रेखाएं

• जांचकर्ता: मुख्य अभिनेता जो जांच आयोजन प्रक्रिया की शुरुआत करता है।
• जांच सूची: जांचों की सूची का प्रतिनिधित्व करने वाली जीवन रेखा।
• जांच फॉर्म: जांच विवरण दर्ज करने के लिए उपयोग किए जाने वाले फॉर्म का प्रतिनिधित्व करने वाली जीवन रेखा।
• सुरक्षा जांच नियंत्रक: जांच प्रक्रिया के प्रबंधन करने वाले नियंत्रक का प्रतिनिधित्व करने वाली जीवन रेखा।
• सुरक्षा जांच: जांच वस्तु का प्रतिनिधित्व करने वाली जीवन रेखा।

संदेश और अंतरक्रियाएं

1. जांचकर्ता एक जांच चुनता है: प्रक्रिया तब शुरू होती है जब निरीक्षक निरीक्षण सूची से एक निरीक्षण चुनता हैनिरीक्षण सूची.
2. पॉपअप निरीक्षण फॉर्म: तबनिरीक्षण सूची संदेश भेजता है ताकि खुले रहेनिरीक्षण फॉर्म.
3. निरीक्षण लोड करें: तबनिरीक्षण फॉर्म संदेश भेजता है ताकिसुरक्षा निरीक्षण नियंत्रक चयनित निरीक्षण को लोड करने के लिए।
4. निरीक्षण विवरण प्राप्त करें: तबसुरक्षा निरीक्षण नियंत्रक चयनित निरीक्षण के विवरण को निकालता हैसुरक्षा निरीक्षण वस्तु से।
5. निरीक्षण अवधि समाप्त नहीं हुई है: यदि निरीक्षण अवधि समाप्त नहीं हुई है, तो निरीक्षक निरीक्षण तिथि निर्दिष्ट करता है।
6. निरीक्षण अवधि समाप्त हो गई है: यदि निरीक्षण अवधि समाप्त हो गई है, तो निरीक्षक अवधि समाप्त निरीक्षण तिथि निर्दिष्ट करता है।
7. सहेजें पर क्लिक करें: निरीक्षक निरीक्षण फॉर्म पर सहेजें बटन पर क्लिक करता हैनिरीक्षण फॉर्म.
8. निरीक्षण सहेजें: द परीक्षण फॉर्म को सुरक्षा परीक्षण नियंत्रक परीक्षण विवरण को सहेजने के लिए।

सक्रियता बार और फ्रेम

• सक्रियता बार: लाइफलाइन्स पर आयताकार बॉक्स उन अवधियों को दर्शाते हैं जब वस्तुएं सक्रिय होती हैं। उदाहरण के लिए, परीक्षण फॉर्म लोडिंग और परीक्षण विवरण को सहेजते समय सक्रिय होता है।
• फ्रेम: द वैकल्पिक फ्रेम एक वैकल्पिक स्थिति का प्रतिनिधित्व करता है जहां परीक्षण अवधि समाप्त हो सकती है या नहीं भी हो सकती है। इस फ्रेम के भीतर अंतरक्रियाएं केवल तभी निष्पादित की जाती हैं जब परीक्षण समाप्त हो जाता है।

UML अनुक्रम आरेखों का महत्व

UML अनुक्रम आरेख सॉफ्टवेयर विकास प्रक्रिया में कई कारणों से महत्वपूर्ण हैं:

1. प्रणाली डिजाइन: वे वस्तुओं के बीच अंतरक्रियाओं के क्रम को दिखाकर प्रणाली के गतिशील व्यवहार को दृश्यीकृत करने में मदद करते हैं।
2. संचार: वे स्टेकहोल्डर्स के लिए एक दृश्य सहायता के रूप में कार्य करते हैं ताकि वे तकनीकी विवरणों में उतरे बिना प्रणाली के व्यवहार को समझ सकें।
3. आवश्यकता विश्लेषण: वे वस्तुओं के बीच अंतरक्रियाओं को दिखाकर प्रणाली की आवश्यकताओं की पहचान और दस्तावेजीकरण में सहायता करते हैं।
4. परीक्षण: वे यह सत्यापित करने के लिए परीक्षण मामलों के निर्माण के लिए आधार प्रदान करते हैं कि प्रणाली निर्दिष्ट आवश्यकताओं को पूरा करती है।

निष्कर्ष

UML अनुक्रम आरेख सॉफ्टवेयर इंजीनियरिंग में प्रणाली के गतिशील व्यवहार को दृश्यीकृत करने के लिए एक शक्तिशाली उपकरण हैं। वस्तुओं के बीच अंतरक्रियाओं के क्रम को दिखाकर, ये आरेख बेहतर संचार, आवश्यकता विश्लेषण और प्रणाली डिजाइन को सुगम बनाते हैं। सुरक्षा परीक्षण आरक्षण प्रणाली के उदाहरण से यह स्पष्ट होता है कि अनुक्रम आरेख प्रणाली के भीतर मौलिक अंतरक्रियाओं को कैसे प्रभावी ढंग से दर्शाते हैं, जिससे इसके व्यवहार को व्यापक रूप से समझने में सहायता मिलती है। चाहे आप एक शुरुआती विकासकर्मी हों या अनुभवी विकासकर्मी, UML अनुक्रम आरेख जटिल प्रणालियों के डिजाइन और दस्तावेजीकरण के लिए आवश्यक उपकरण और दृष्टिकोण प्रदान करते हैं।
