UML परिचय केस स्टडी के साथ

UML का परिचय

एकीकृत मॉडलिंग भाषा (UML) एक मानकीकृत मॉडलिंग भाषा है जो एक एकीकृत आरेखों के सेट से मिलकर बनी है, जिसका उद्देश्य सिस्टम और सॉफ्टवेयर विकासकर्ताओं को सॉफ्टवेयर प्रणालियों के अभिलक्षणों को निर्दिष्ट करने, दृश्य रूप से दिखाने, निर्माण करने और दस्तावेज़ीकरण करने में मदद करना है। UML सॉफ्टवेयर उद्योग में प्रणालियों की संरचना और व्यवहार के डिज़ाइन के लिए व्यापक रूप से उपयोग की जाती है।

UML का उपयोग क्यों करें?

एकीकृत मॉडलिंग भाषा (UML) एक है मानकीकृत मॉडलिंग भाषा जो सॉफ्टवेयर प्रणाली के अभिलक्षणों को निर्दिष्ट करने, निर्माण करने और दस्तावेज़ीकरण करने के लिए एक दृश्य तरीका प्रदान करती है। यहां कुछ मुख्य कारण हैं जिनके कारण विकासकर्ता और संगठन UML का उपयोग करते हैं:

1. संचार: UML आरेख स्टेकहोल्डर्स के लिए एक सामान्य भाषा के रूप में कार्य करते हैं, जिनमें विकासकर्ता, डिज़ाइनर, प्रोजेक्ट मैनेजर और ग्राहक शामिल हैं। ये तकनीकी और गैर-तकनीकी टीम सदस्यों के बीच के अंतर को कम करने में मदद करते हैं।
2. डिज़ाइन और योजना: UML सॉफ्टवेयर विकास के डिज़ाइन और योजना चरणों में सिस्टम की संरचना, घटकों और उनके बीच अंतरक्रिया के स्पष्ट दृश्य प्रतिनिधित्व प्रदान करके मदद करता है।
3. दस्तावेज़ीकरण: UML आरेख मूल्यवान दस्तावेज़ीकरण के रूप में कार्य करते हैं, जिससे समय के साथ प्रणाली को समझने और बनाए रखने में आसानी होती है।
4. समस्या समाधान: जटिल प्रणालियों और प्रक्रियाओं को दृश्य रूप से दिखाकर, UML विकास चक्र के शुरुआती चरणों में संभावित समस्याओं की पहचान में मदद करता है, जिससे अधिक विश्वसनीय और टिकाऊ सॉफ्टवेयर बनता है।
5. मानकीकरण: UML एक उद्योग मानक है, जिसका अर्थ है कि इसे व्यापक रूप से पहचाना और समझा जाता है, जिससे अलग-अलग टीमों और संगठनों के बीच सहयोग करना आसान होता है।

UML का उपयोग कब करें?

UML निम्नलिखित परिस्थितियों में विशेष रूप से उपयोगी है:

1. प्रणाली डिज़ाइन: प्रणाली की संरचना, घटकों और उनकी अंतरक्रिया को रेखांकित करने के लिए प्रारंभिक डिज़ाइन चरण के दौरान।
2. आवश्यकता विश्लेषण: आवश्यकताओं को दृश्य रूप से कैप्चर और दस्तावेज़ीकरण करने के लिए, ताकि सभी स्टेकहोल्डर्स को प्रणाली के लक्ष्यों और सीमाओं की स्पष्ट समझ हो।
3. प्रोजेक्ट योजना: विकास प्रक्रिया की योजना बनाने, निर्भरताओं की पहचान करने और संसाधनों को प्रभावी ढंग से आवंटित करने के लिए।
4. कोड उत्पादन: कुछ UML उपकरण कोड उत्पादन का समर्थन करते हैं, जो UML आरेखों से स्वचालित रूप से कोड स्केलेटन उत्पन्न करके विकास प्रक्रिया को तेज कर सकते हैं।
5. रखरखाव और रीफैक्टरिंग: मौजूदा प्रणालियों को दस्तावेज़ीकरण करने और रिफैक्टरिंग प्रयासों की योजना बनाने के लिए, ताकि बदलावों को अच्छी तरह से समझा जा सके और संचारित किया जा सके।

यूएमएल का उपयोग कौन करता है?

यूएमएल का उपयोग सॉफ्टवेयर विकास चक्र के विभिन्न हितधारकों द्वारा किया जाता है, जिसमें शामिल हैं:

1. सॉफ्टवेयर विकासकर्ता: प्रणाली की संरचना, घटकों और अंतरक्रियाओं को डिज़ाइन और दस्तावेज़ीकरण करने के लिए।
2. प्रणाली वार्डार्क: उच्च स्तर के डिज़ाइन बनाने और यह सुनिश्चित करने के लिए कि प्रणाली अपनी आवश्यकताओं और सीमाओं को पूरा करे।
3. प्रोजेक्ट प्रबंधक: विकास प्रक्रिया की योजना बनाने और प्रबंधित करने, संसाधनों के आवंटन और प्रगति की ट्रैकिंग के लिए।
4. व्यापार विश्लेषक: आवश्यकताओं को एकत्र करने और दस्तावेज़ीकरण करने के लिए, ताकि प्रणाली व्यापार की आवश्यकताओं को पूरा कर सके।
5. गुणवत्ता नियंत्रण (क्यूए) � ingineers: प्रणाली के डिज़ाइन को समझने और परीक्षण योजनाओं और मामलों को बनाने के लिए।
6. ग्राहक और हितधारक: प्रणाली की कार्यक्षमता को समझने और विकास प्रक्रिया के दौरान प्रतिक्रिया देने के लिए।

यूएमएल एक शक्तिशाली उपकरण है जो सॉफ्टवेयर विकास में संचार, डिज़ाइन और दस्तावेज़ीकरण को बढ़ाता है। इसका उपयोग विकास चक्र के विभिन्न चरणों में विभिन्न हितधारकों द्वारा किया जाता है ताकि प्रणाली अपनी आवश्यकताओं को पूरा करे और सभी शामिल पक्षों द्वारा अच्छी तरह से समझी जा सके।

यूएमएल डायग्राम के प्रकार

यूएमएल कई प्रकार के डायग्रामों से मिलकर बना है, जिसमें प्रत्येक का एक विशिष्ट उद्देश्य होता है:

1. संरचनात्मक डायग्राम:
   • वर्ग डायग्राम: प्रणाली की स्थिर संरचना को दिखाता है, जिसमें वर्ग, गुण, विधियाँ और संबंध शामिल हैं।
   • वस्तु डायग्राम: एक निश्चित समय पर प्रणाली में वस्तुओं के एक स्नैपशॉट को दर्शाता है।
   • घटक डायग्राम: घटकों के समूह के बीच संगठन और निर्भरता को दर्शाता है।
   • डेप्लॉयमेंट डायग्राम: नोड्स पर कलाकृतियों के भौतिक डेप्लॉयमेंट को दिखाता है।
   • पैकेज डायग्राम: एक प्रणाली को तार्किक समूहों में कैसे विभाजित किया जाता है, इसका चित्रण करता है।
   • संयुक्त संरचना आरेख: एक क्लास की आंतरिक संरचना और उस संरचना द्वारा संभव बनाए गए सहयोगों को दिखाता है।
2. व्यवहार आरेख:
   • उपयोग केस आरेख: प्रणाली की कार्यात्मक आवश्यकताओं को दर्ज करता है।
   • अनुक्रम आरेख: उपयोग केस के एक विशिष्ट परिदृश्य में वस्तुओं के बीच अंतरक्रिया को दिखाता है।
   • गतिविधि आरेख: कदम-दर-कदम की गतिविधियों और क्रियाओं के कार्यप्रवाहों का प्रतिनिधित्व करता है।
   • अवस्था मशीन आरेख: एक वस्तु के जीवनकाल के दौरान वह किन अवस्थाओं से गुजरती है, उनके क्रम को दिखाता है।
   • संचार आरेख: वस्तुओं के बीच संरचनात्मक संबंधों और उनके बीच प्रवाहित होने वाले संदेशों पर ध्यान केंद्रित करता है।
   • अंतरक्रिया समीक्षा आरेख: प्रणाली में अंतरक्रियाओं के उच्च स्तर के दृश्य को प्रदान करता है।
   • समय आरेख: जब एकल जीवन रेखा पर ध्यान केंद्रित किया जाता है, तब अंतरक्रियाओं को दिखाता है।

केस स्टडी: पुस्तकालय प्रबंधन प्रणाली

आइए UML का उपयोग करके एक पुस्तकालय प्रबंधन प्रणाली का डिज़ाइन करें। यह प्रणाली उपयोगकर्ताओं को पुस्तकें उधार लेने और वापस करने की अनुमति देगी, और पुस्तकालय अधिकारियों को इन्वेंटरी का प्रबंधन करने में सहायता करेगी।

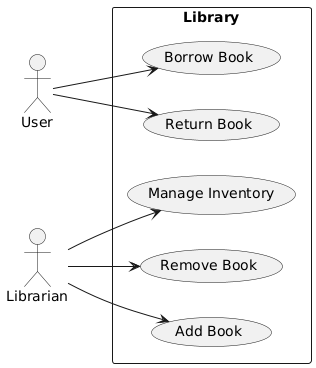

1. उपयोग केस आरेख

उपयोग केस आरेख पुस्तकालय प्रबंधन प्रणाली की कार्यात्मक आवश्यकताओं को दर्ज करता है।

2. क्लास आरेख

क्लास आरेख प्रणाली की स्थिर संरचना को दिखाता है, जिसमें क्लासेस, गुण, विधियाँ और संबंध शामिल हैं।

3. अनुक्रम आरेख

अनुक्रम आरेख उपयोग केस के एक विशिष्ट परिदृश्य में वस्तुओं के बीच अंतरक्रिया को दिखाता है, जैसे पुस्तक उधार लेना।

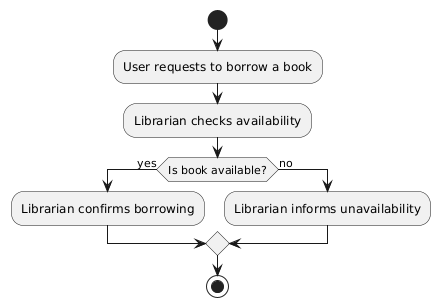

4. गतिविधि आरेख

गतिविधि आरेख कदम-दर-कदम की गतिविधियों और क्रियाओं के कार्यप्रवाहों का प्रतिनिधित्व करता है, जैसे पुस्तक उधार लेने की प्रक्रिया।

5. अवस्था मशीन आरेख

राज्य मशीन आरेख एक पुस्तक के जीवनकाल के दौरान गुजरने वाले राज्यों के क्रम को दर्शाता है।

विजुअल पैराडाइग्म के लिए सिफारिश

अंतिम UML उपकरण खोज रहे विकासकर्मियों के लिए, विजुअल पैराडाइग्म एक अत्यंत उत्तम विकल्प के रूप में उभरता है। विजुअल पैराडाइग्म विभिन्न मॉडलिंग आवश्यकताओं के लिए एक व्यापक सुविधा सेट प्रदान करता है, जिसमें गतिविधि आरेख, क्लास आरेख, अनुक्रम आरेख और अधिक शामिल हैं। इसका स्पष्ट इंटरफेस और शक्तिशाली कार्यक्षमता नवोदित और अनुभवी विशेषज्ञों दोनों के लिए उपयोगी बनाती है।

उपयोग करने के मुख्य लाभ विजुअल पैराडाइग्ममें शामिल हैं:

1. व्यापक मॉडलिंग उपकरण: विजुअल पैराडाइग्म विभिन्न UML आरेखों का समर्थन करता है, जिससे विकासकर्मी अपने प्रणाली के हर पहलू को प्रभावी ढंग से मॉडल कर सकते हैं।
2. सहयोग विशेषताएं: इस उपकरण में संस्करण नियंत्रण, वास्तविक समय पर सहयोग और साझा भंडारण जैसी विशेषताओं के साथ टीम सहयोग को सुगम बनाता है।
3. एकीकरण क्षमताएं: विजुअल पैराडाइग्म लोकप्रिय विकास पर्यावरण और उपकरणों, जैसे ईक्लिप्स, विजुअल स्टूडियो और गिट के साथ बिना किसी दिक्कत के एकीकृत होता है, जिससे विकास प्रक्रिया में सुधार होता है।
4. अनुकूलन और विस्तारशीलता: विकासकर्मी आरेखों को अनुकूलित कर सकते हैं और प्लगइन और स्क्रिप्ट के साथ उपकरण की कार्यक्षमता को विस्तारित कर सकते हैं ताकि विशिष्ट परियोजना आवश्यकताओं को पूरा किया जा सके।
5. दस्तावेजीकरण और रिपोर्टिंग: विजुअल पैराडाइग्म शक्तिशाली दस्तावेजीकरण और रिपोर्टिंग विशेषताएं प्रदान करता है, जिससे विकासकर्मी अपने मॉडल से सीधे विस्तृत रिपोर्ट और दस्तावेज तैयार कर सकते हैं।

निष्कर्ष

एकीकृत मॉडलिंग भाषा (UML) सॉफ्टवेयर विकास चक्र में अनिवार्य उपकरण है, जो सॉफ्टवेयर प्रणालियों के निर्देशांक, निर्माण और दस्तावेजीकरण के लिए एक मानकीकृत और दृश्य दृष्टिकोण प्रदान करता है। इसकी लचीलेपन और व्यापक अनुप्रयोग विभिन्न हितधारकों, विकासकर्मियों, वास्तुकारों से लेकर परियोजना प्रबंधकों और ग्राहकों तक, एक मूल्यवान संपत्ति बनाते हैं।

UML सॉफ्टवेयर विकास में संचार, डिजाइन और दस्तावेजीकरण को बढ़ावा देने वाला एक शक्तिशाली और लचीला उपकरण है। इसका मानकीकृत दृष्टिकोण और व्यापक अनुप्रयोग विभिन्न हितधारकों के लिए एक अनिवार्य संपत्ति बनाते हैं, जिससे सुनिश्चित होता है कि प्रणाली अपनी आवश्यकताओं को पूरा करती है और सभी शामिल पक्षों द्वारा अच्छी तरह से समझी जाती है। UML का उपयोग करके टीमें बेहतर सहयोग, अधिक कुशल विकास प्रक्रियाएं और अंततः उच्च गुणवत्ता वाले सॉफ्टवेयर को प्राप्त कर सकती हैं।

विजुअल पैराडाइग्म एक लचीला और शक्तिशाली UML उपकरण है जो विकासकर्मियों को सटीक और व्यापक मॉडल बनाने की क्षमता प्रदान करता है, जिससे बेहतर संचार, सहयोग और समग्र परियोजना सफलता को बढ़ावा मिलता है।
