यूएमएल कंपोनेंट डायग्राम: संरचनात्मक मॉडलिंग के लिए व्यापक गाइड

सॉफ्टवेयर इंजीनियरिंग और सिस्टम आर्किटेक्चर के क्षेत्र में, एक सिस्टम की उच्च स्तरीय संरचना को दृश्यीकृत करना उसके कोड को समझने के बराबर महत्वपूर्ण है। एक यूएमएल कंपोनेंट डायग्रामइस ठीक उद्देश्य के लिए सेवा करता है। यूनिफाइड मॉडलिंग भाषा (यूएमएल) के भीतर एक मुख्य संरचनात्मक डायग्राम के रूप में, यह सिस्टम के भौतिक या कार्यान्वयन दृष्टिकोण पर ध्यान केंद्रित करता है। क्लास डायग्रामजो आंतरिक तार्किक संरचनाओं में गहराई से जाते हैं, कंपोनेंट डायग्राम एक मॉड्यूलर दृष्टिकोण प्रदान करते हैं, जो बदले जा सकने वाले, संवर्धित कंपोनेंट्स के एक संगत आर्किटेक्चर के रूप में एक साथ फिट होने के तरीके को दर्शाते हैं।

यूएमएल कंपोनेंट डायग्राम क्या है?

एक यूएमएल कंपोनेंट डायग्राम सॉफ्टवेयर सिस्टम को कंपोनेंट्स के रूप में ज्ञात छोटे, प्रबंधन योग्य इकाइयों में तोड़कर मॉडल करता है। ये डायग्राम सॉफ्टवेयर कंपोनेंट्स के बीच निर्भरता, उनके इंटरफेस (प्रदान किए गए और आवश्यक) और उनके बीच संबंधों को दिखाकर सिस्टम के वायरिंग को दर्शाते हैं। ये विशेष रूप से कंपोनेंट-आधारित विकास (CBD)सर्विस-आधारित आर्किटेक्चर (SOA), और आधुनिक माइक्रोसर्विस वातावरण में विशेष रूप से महत्वपूर्ण हैं, जहां मॉड्यूलरता और पुनर्उपयोगिता महत्वपूर्ण है।

मुख्य उद्देश्य यह दृश्यीकृत करना है कि कंपोनेंट्स अच्छी तरह से परिभाषित इंटरफेस के माध्यम से कैसे एक दूसरे से बातचीत करते हैं, बिना उनके आंतरिक कार्यान्वयन विवरणों के उजागर किए। इस अमूर्ती के कारण आर्किटेक्ट्स सिस्टम टॉपोलॉजी, कपलिंग और डेप्लॉयमेंट इकाइयों पर ध्यान केंद्रित कर सकते हैं।

उद्देश्य और लाभ

कंपोनेंट डायग्राम विभिन्न आर्किटेक्चरल डिजाइन, सिस्टम एकीकरण और दस्तावेजीकरण चरणों में उपयोग किए जाने वाले लचीले उपकरण हैं। इनके मुख्य उद्देश्यों में शामिल हैं:

• कंपोनेंट-आधारित सिस्टम को दृश्यीकृत करना: वे डेप्लॉय किए जा सकने वाले इकाइयों जैसे लाइब्रेरी, एक्जीक्यूटेबल, फाइलें और API सेवाओं की उच्च स्तरीय स्थिर संरचना को निर्दिष्ट और दस्तावेजीकृत करते हैं।
• निर्भरता प्रबंधन: कंपोनेंट्स एक दूसरे पर कैसे निर्भर हैं, इसका स्पष्ट नक्शा बनाकर, ये डायग्राम संभावित कपलिंग समस्याओं और चक्रीय निर्भरताओं की पहचान में मदद करते हैं।
• इंजीनियरिंग में सहायता करना: वे समर्थन करते हैं फॉरवर्ड इंजीनियरिंग (मॉडल से कोड स्केलेटन उत्पन्न करना) और रिवर्स इंजीनियरिंग (मौजूदा कोडबेस को दृश्यीकृत करना)।
• पुनर्उपयोगिता को बढ़ावा देना: सख्त इंटरफेस को परिभाषित करके, कंपोनेंट्स स्वैपेबल मॉड्यूल बन जाते हैं, जिससे तीसरे पक्ष के समाधानों को एकीकृत करना या सिस्टम के हिस्सों को बिना पूरे सिस्टम को प्रभावित किए अपडेट करना आसान हो जाता है।

मुख्य तत्व और नोटेशन

एक कंपोनेंट डायग्राम को पढ़ने या बनाने के लिए प्रभावी ढंग से, एक को मानक यूएमएल 2.x नोटेशन को समझना आवश्यक है। नीचे मुख्य तत्वों का विश्लेषण दिया गया है:

तत्व	विवरण	प्रतीक शैली
घटक	एक मॉड्यूलर, बदले जा सकने वाला तत्व जो अपनी सामग्री और कार्यक्षमता को एन्कैप्सुलेट करता है।	कीवर्ड को समाविष्ट करने वाला आयत<<घटक>>या ऊपरी दाहिने कोने में एक छोटा घटक आइकन।
प्रदान किया गया इंटरफेस	एक घटक द्वारा अन्य क्लाइंट को प्रदान किए जाने वाले सेवाएं या संचालन (जो इसके द्वारा “प्रदान किए जाते हैं”)।	“लॉलीपॉप” प्रतीक द्वारा दर्शाया जाता है—एक पूर्ण वृत्त जो घटक सीमा से जुड़ा होता है।
आवश्यक इंटरफेस	एक घटक को कार्य करने के लिए अन्य तत्वों से आवश्यक सेवाएं या संचालन (जो इसके द्वारा “आवश्यक हैं”)।	“सॉकेट” प्रतीक द्वारा दर्शाया जाता है—एक आधा वृत्त जो घटक सीमा से जुड़ा होता है।
पोर्ट	घटक की सीमा पर एक अंतरक्रिया बिंदु जहां इंटरफेस को उजागर किया जाता है।	घटक आयत के किनारे पर एक छोटा वर्ग।
कनेक्टर	घटकों के बीच का संबंध, आमतौर पर प्रदान किए गए इंटरफेस को आवश्यक इंटरफेस से जोड़ता है।	गेंद (लॉलीपॉप) और सॉकेट प्रतीकों को जोड़ने वाली एक ठोस रेखा, या निर्भरता तीर।
कलाकृति	एक भौतिक सूचना का टुकड़ा, जैसे फाइल या निष्पाद्य, जो घटक द्वारा प्रकट किया जाता है।	कीवर्ड के साथ लेबल किया गया आयत<<कलाकृति>>.

संबंधों को समझना

घटकों के बीच की अंतरक्रियाओं को विशिष्ट संबंध प्रकार द्वारा परिभाषित किया जाता है:

• वास्तविकीकरण:यह इंगित करता है कि एक घटक एक विशिष्ट इंटरफेस को लागू करता है। इसे आमतौर पर एक बिंदी रेखा के साथ एक खोखला त्रिभुज या लॉलीपॉप प्रतीक के माध्यम से बनाया जाता है।
• निर्भरता (उपयोग):एक ऐसी स्थिति का प्रतिनिधित्व करता है जहां एक तत्व किसी अन्य तत्व के बिना कार्य नहीं कर सकता है। इसे एक बिंदी तीर के रूप में दर्शाया जाता है जिसका खुला सिरा प्रदाता की ओर इशारा करता है।
• असेंबली कनेक्टर: एक प्रदान किए गए इंटरफेस और आवश्यक इंटरफेस के बीच सीधा “वायरिंग”, जिसे अक्सर बॉल-एंड-सॉकेट कनेक्शन के रूप में दर्शाया जाता है।
• प्रतिनिधित्व कनेक्टर: मुख्य रूप से संयुक्त संरचनाओं में उपयोग किया जाता है ताकि बाहरी अनुरोध को आंतरिक उप-घटक को सौंपे जाने का तरीका दिखाया जा सके।

वास्तविक दुनिया के उदाहरण

इन आरेखों के वास्तविक विकास परिदृश्यों में कैसे लागू होते हैं, उसे समझाने के लिए निम्नलिखित उदाहरणों पर विचार करें:

1. सरल ऑनलाइन शॉपिंग प्रणाली

एक मूल ई-कॉमर्स संरचना में, आरेख फ्रंटएंड और बैकएंड सेवाओं के बीच निर्भरता को उजागर करेगा:

• वेब फ्रंटएंड: इंटरफेस की आवश्यकता होती हैउपयोगकर्ता प्रमाणीकरण औरउत्पाद कैटलॉग.
• शॉपिंग कार्ट सेवा: प्रदान करता हैकार्ट प्रबंधन इंटरफेस लेकिन आवश्यकता होती हैउत्पाद कैटलॉग (आइटम की खोज के लिए) औरभुगतान प्रसंस्करण.
• इन्वेंटरी डेटाबेस: प्रदान करता हैउत्पाद कैटलॉग इंटरफेस।
• भुगतान गेटवे: एक बाहरी घटक जो प्रदान करता हैभुगतान प्रसंस्करण इंटरफेस।

2. पुस्तकालय प्रबंधन प्रणाली

यह उदाहरण दर्शाता है कि केंद्रीय सेवा स्थानीय डेटा स्रोतों के साथ बातचीत करके लॉजिक का प्रबंधन कैसे करती है:

• उपयोगकर्ता इंटरफेस: पर निर्भर है पुस्तक खोज और ऋण प्रबंधन.
• ऋण सेवा: के लिए मुख्य लॉजिक प्रदाता के रूप में कार्य करता हैऋण प्रबंधन. इसे तक पहुंच की आवश्यकता होती हैपुस्तक कैटलॉग उपलब्धता की जांच करने और उपयोगकर्ता प्रमाणीकरण उधारकर्ताओं की प्रमाणीकरण के लिए।
• डेटाबेस: मूल घटक जो कच्चा प्रदान करता हैडेटाबेस पहुंच कैटलॉग और उपयोगकर्ता सेवाओं के लिए।

3. माइक्रोसर्विस आर्किटेक्चर

क्लाउड-नेटिव एप्लिकेशन के लिए, सेवा मेश के नक्शे बनाने के लिए घटक आरेख आवश्यक हैं:

• API गेटवे: बाहरी API प्रदान करने वाला प्रवेश बिंदु जबकि कई आंतरिक माइक्रोसर्विसेज की आवश्यकता होती है।
• आदेश सेवा: एक जटिल घटक जो की आवश्यकता होती हैउपयोगकर्ता सेवा ग्राहक डेटा के लिए, औरभुगतान सेवा लेनदेन के लिए, औरइन्वेंटरी सेवा स्टॉक अपडेट के लिए।
• संदेश भंडारण: सेवाओं के बीच असिंक्रोनस, घटना-आधारित संचार को सुगम बनाने के लिए उपयोग किया जाने वाला घटक।

आधुनिक उपकरण और एआई एकीकरण

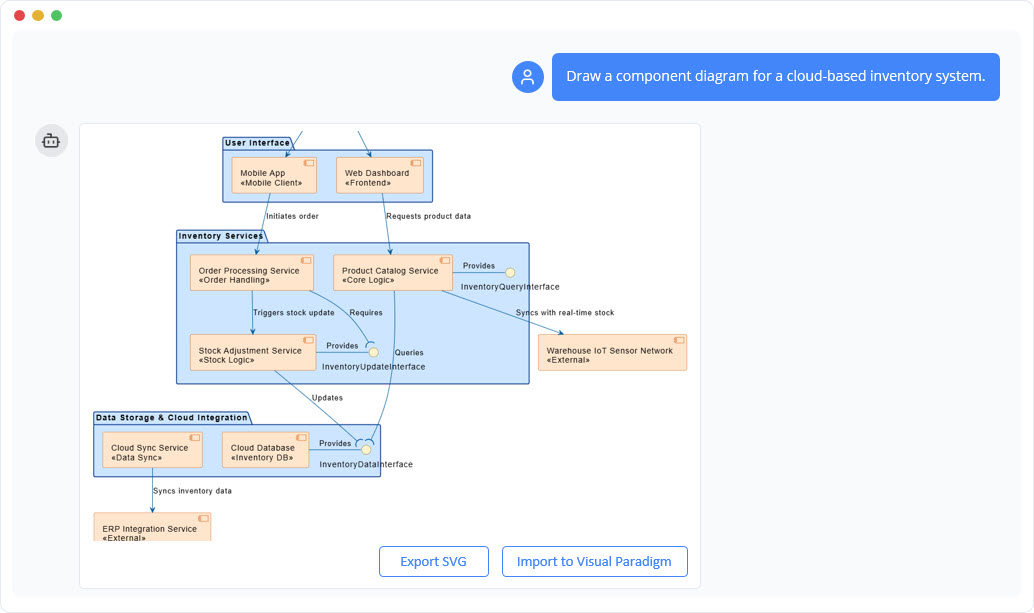

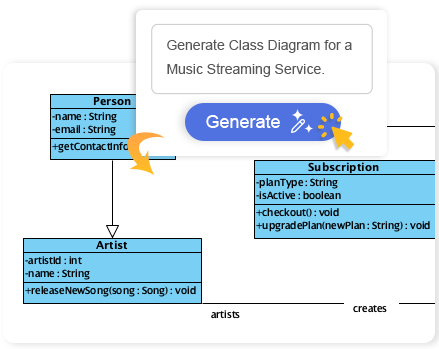

यूएमएल बनानाघटक आरेख हाथ से बनाने से परे विकसित हो गया है। टूल्स जैसेविजुअल पैराडाइग्म अब उन्नत विशेषताएं प्रदान करते हैं, जिनमें शामिल हैंएआई-संचालित उत्पादन। एक के साथएआई चैटबॉट एकीकरण, वास्तुकार सिर्फ प्राकृतिक भाषा में एक प्रणाली का वर्णन कर सकते हैं—उदाहरण के लिए, “एक फूड डिलीवरी ऐप के लिए घटक आरेख बनाएं जिसमें रेस्तरां सेवा, डिलीवरी ट्रैकिंग और पेमेंट गेटवे शामिल हों।”

एआई इस अनुरोध की व्याख्या करता है और घटकों, पोर्टों और इंटरफेस कनेक्शनों के साथ एक ड्राफ्ट आरेख उत्पन्न करता है। उपयोगकर्ता फिर चर्चा के माध्यम से मॉडल को सुधार सकते हैं, विशिष्ट सीमाएं या गायब निर्भरताएं जोड़ सकते हैं। इस वर्कफ्लो डिजाइन चरण को महत्वपूर्ण रूप से तेज करता है और यूएमएल 2.x मानकों के सख्त पालन को सुनिश्चित करने में मदद करता है।

प्रभावी मॉडलिंग के लिए सर्वोत्तम प्रथाएं

आपकेघटक आरेखके मूल्य को अधिकतम करने के लिए इन सर्वोत्तम प्रथाओं का पालन करें:

• उच्च स्तर के अमूर्तीकरण बनाए रखें: आंतरिक क्लास विवरणों के साथ आरेख को भारी न बनाएं। वास्तुकला दृष्टिकोण पर ध्यान केंद्रित करें।
• स्पष्ट इंटरफेस परिभाषित करें: हमेशा प्रदान की गई और आवश्यक इंटरफेस को निर्दिष्ट करें। इससे एनकैप्सुलेशन की अवधारणा को मजबूत किया जाता है और घटकों को वास्तव में मॉड्यूलर बनाया जाता है।
• स्टेरियोटाइप्स का उपयोग करें: घटकों को स्टेरियोटाइप्स के साथ लेबल करें जैसे<<सेवा>>, <<डेटाबेस>> या<<लाइब्रेरी>> उनकी तकनीकी प्रकृति को तुरंत स्पष्ट करने के लिए।
• पोर्ट्स के साथ चिंताओं को अलग करें: जटिल घटकों के लिए, संबंधित इंटरफेस को एक साथ लाने के लिए पोर्ट्स का उपयोग करें, जिससे वायरिंग को ट्रेस करना आसान हो जाता है।
• प्रतिस्थापन पर ध्यान केंद्रित करें: घटकों को इस तरह डिज़ाइन करें कि यदि एक को हटा दिया जाए, तो दूसरा उसकी जगह ले सके, बशर्ते कि वह समान इंटरफेस अनुबंध पूरा करे।

UML घटक आरेखों को समझने के बाद सॉफ्टवेयर आर्किटेक्ट और डेवलपर्स यह सुनिश्चित कर सकते हैं कि उनके प्रणाली को स्केलेबिलिटी, रखरखाव और मजबूत एकीकरण के लिए डिज़ाइन किया गया है।
