1. निष्पादन सारांश
यह केस स्टडी निम्नलिखित का विस्तृत विश्लेषण प्रस्तुत करती हैऑर्डर फुलफिलमेंट प्रक्रिया पर QuickCart, एक मध्यम आकार की ऑनलाइन रिटेल कंपनी जो उपभोक्ता इलेक्ट्रॉनिक्स में विशेषज्ञता रखती है। व्यवसाय प्रक्रिया का उपयोग करके मॉडल किया गया थाBPMN 2.0 (व्यवसाय प्रक्रिया मॉडल और नोटेशन) पारदर्शिता में सुधार, संचालन को सुगम बनाने और व्यवसाय स्टेकहोल्डर्स को आईटी विकास टीमों के साथ समन्वय में लाने के लिए।
केस स्टडी यह दिखाती है कि BPMN एक रूप में कार्य करता हैएकीकृत भाषा विभागों के बीच—बिक्री, गोदाम, वित्त और आईटी—जिससे स्पष्ट संचार, प्रक्रिया अनुकूलन और त्वरित सिस्टम कार्यान्वयन संभव होता है। ग्राहक और ऑनलाइन दुकान के बीच अंतरक्रिया को दृश्याकृत करकेग्राहक और उसके बीच ऑनलाइन दुकान, आरेख खरीद आदेश शुरू करने से डिलीवरी पूरी होने तक के सम्पूर्ण यात्रा को दर्शाता है।
2. व्यवसाय संदर्भ
कंपनी का सारांश
-
नाम: QuickCart इंक।
-
उद्योग: ई-कॉमर्स (उपभोक्ता इलेक्ट्रॉनिक्स)
-
वार्षिक आय: 48 मिलियन डॉलर
-
ग्राहक आधार: 250,000+ सक्रिय उपयोगकर्ता
-
मुख्य चुनौती: असमान ऑर्डर प्रोसेसिंग समय और स्टॉक की कमी के दौरान देरी से संचार के कारण ग्राहकों की शिकायतें।
प्रक्रिया उद्देश्य
मानकीकरण और अनुकूलन करने के लिएआदेश पूर्णता चक्र, सुनिश्चित करते हुए:
-
प्रतिबद्धता से पहले सटीक स्टॉक जांच
-
स्टॉक कम होने पर ग्राहकों के साथ समय पर संचार
-
बिक्री और गोदाम टीमों के बीच बिना रुकावट का हस्तांतरण
-
स्वचालित बिलिंग और डिलीवरी ट्रैकिंग

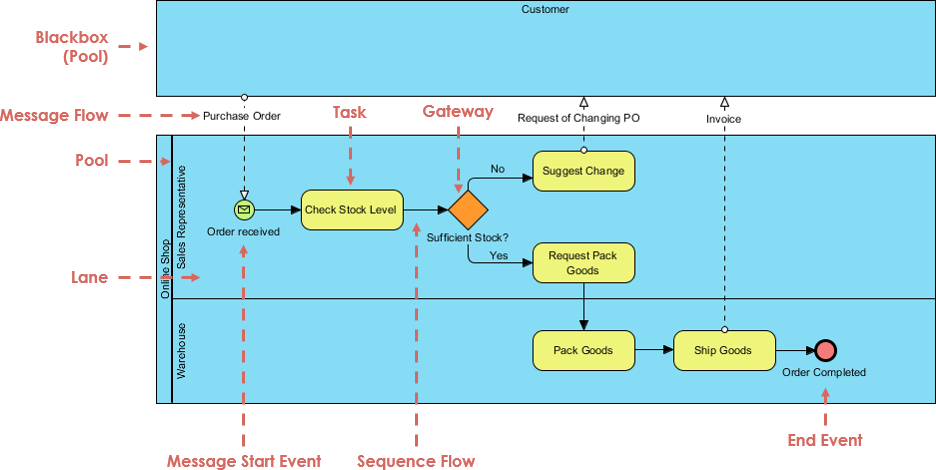

3. प्रक्रिया मॉडल: BPMN 2.0 सहयोग आरेख
आरेख प्रकार: BPMN 2.0 सहयोग आरेख (स्विमलेन आरेख)
उद्देश्य: बाहरी सहभागी (ग्राहक) और आंतरिक प्रक्रियाओं (ऑनलाइन शॉप) के बीच अंतरक्रिया को दर्शाना
मुख्य सहभागी (पूल और लेन)
| पूल | लेन | जिम्मेदारी |
|---|---|---|
| ग्राहक (ब्लैकबॉक्स पूल) | — | खरीदारी शुरू करता है; अपडेट और बिल प्राप्त करता है |
| ऑनलाइन शॉप (मुख्य पूल) | बिक्री प्रतिनिधि | आदेश प्रमाणीकरण, स्टॉक जांच और ग्राहक संचार का प्रबंधन करता है |
| गोदाम | माल को पैक करता है, भेजता है और माल के निर्गम की पुष्टि करता है |
चरण-दर-चरण प्रक्रिया प्रवाह
| चरण | गतिविधि | क्रियाकलाप करने वाला | प्रवाह प्रकार | परिणाम |
|---|---|---|---|---|
| 1 | संदेश प्रारंभ घटना | ग्राहक → विक्रेता प्रतिनिधि | संदेश प्रवाह | “क्रय आदेश” प्राप्त |
| 2 | स्टॉक स्तर की जांच करें | विक्रेता प्रतिनिधि | अनुक्रम प्रवाह | उपलब्धता निर्धारित करता है |
| 3 | गेटवे: पर्याप्त स्टॉक? | विक्रेता प्रतिनिधि | गेटवे (एकल) | निर्णय के आधार पर प्रक्रिया को विभाजित करता है |
| 4a | परिवर्तन सुझाएं | विक्रेता प्रतिनिधि | अनुक्रम प्रवाह | ग्राहक को “क्रय आदेश में बदलाव की अनुरोध” भेजता है |
| 4b | माल को पैक करने का अनुरोध करें | विक्रेता प्रतिनिधि | अनुक्रम प्रवाह | स्टॉक उपलब्ध होने पर पूर्ति की ओर बढ़ता है |
| 5 | माल को पैक करें | गोदाम कर्मचारी | अनुक्रम प्रवाह | भेजने के लिए तैयार सामान |
| 6 | सामान भेजें | गोदाम के कर्मचारी | अनुक्रम प्रवाह | सामान भेजा गया; इन्वॉइस को ट्रिगर करता है |
| 7 | इन्वॉइस भेजें | गोदाम → ग्राहक | संदेश प्रवाह | स्वचालित इन्वॉइस ईमेल के माध्यम से भेजा गया |
| 8 | अंत घटना: आदेश पूरा हुआ | प्रणाली | अनुक्रम प्रवाह | प्रक्रिया सफलतापूर्वक समाप्त होती है |
✅ सभी प्रवाह वास्तविक समय के प्रणाली ट्रिगर्स के साथ समन्वित हैं।
4. लागू किए गए मुख्य BPMN अवधारणाएं
| BPMN तत्व | इस प्रक्रिया में भूमिका | दृश्य और कार्यात्मक महत्व |
|---|---|---|
| पूल | प्रत्येक भागीदार की सीमा को परिभाषित करता है | “ऑनलाइन दुकान” (आंतरिक), “ग्राहक” (बाहरी) |
| लेन | पूल के भीतर जिम्मेदारियों को व्यवस्थित करता है | “बिक्री प्रतिनिधि” और “गोदाम” लेन मालिकाना हक को स्पष्ट करते हैं |
| प्रारंभ घटना (हरा वृत्त) | प्रक्रिया प्रारंभ को ट्रिगर करता है | ग्राहक द्वारा खरीद आदेश के माध्यम से “संदेश प्रारंभ घटना” |
| अंत घटना (लाल वृत्त) | प्रक्रिया पूर्णता को चिह्नित करता है | शिपमेंट और इन्वॉइस के बाद “आदेश पूर्ण” |
| कार्य (गोल कोने वाला आयत) | कार्य की परम इकाई | उदाहरण के लिए, “स्टॉक स्तर जांचें”, “माल पैक करें” |
| गेटवे (नारंगी हीरा) | निर्णय बिंदु | “पर्याप्त स्टॉक?” मार्ग निर्धारित करता है (हां/नहीं) |
| क्रमिक प्रवाह (ठोस तीर) | आंतरिक प्रक्रिया प्रवाह | एक लेन में क्रमिक क्रिया को दर्शाता है |
| संदेश प्रवाह (डैश वाला तीर) | पूल के बीच संचार | “खरीद आदेश”, “आदेश बदलने का अनुरोध”, “इन्वॉइस” |
🔍 नोट:डैश वाले संदेश प्रवाह पूल सीमाओं को पार करते हैं, जिससे बल दिया जाता हैसंगठनों के बीच अंतरक्रिया, जबकि ठोस क्रमिक प्रवाह ऑनलाइन शॉप पूल के भीतर रहते हैं।
5. व्यापार प्रभाव और लाभ
✅ ग्राहक अनुभव में सुधार
-
ग्राहक प्राप्त करते हैंतुरंत प्रतिक्रियाजब स्टॉक पर्याप्त नहीं होता है।
-
स्पष्ट संचार निराशा और छोड़े गए खरीदारी गाड़ियों को कम करता है।
-
स्वचालित इन्वॉइस डिलीवरी पारदर्शिता में सुधार करती है।
✅ ऑपरेशनल दक्षता में लाभ
-
आदेश प्रसंस्करण समय में 30% कमी BPMN के कार्यान्वयन के बाद।
-
हाथ से स्टॉक जांच हटा दी गई; इन्वेंटरी प्रबंधन प्रणाली के साथ एकीकृत।
-
विभागों के बीच आदेश रूटिंग में त्रुटियों में कमी।
✅ क्रॉस-फंक्शनल एकीकरण में सुधार
-
बिक्री टीम गोदाम निर्भरता को समझता है।
-
गोदाम टीम स्पष्ट निर्देश प्राप्त करता है।
-
आईटी टीम BPMN तर्क पर आधारित स्वचालित वर्कफ्लो बनाए।
✅ स्केलेबिलिटी और सिस्टम एकीकरण
-
BPMN मॉडल सीधे आंतरिक किया गया है वर्कफ्लो स्वचालन उपकरण (उदाहरण के लिए, कैमुंडा, एक्टिविटी)।
-
सक्षम किया API-चालित एकीकरण CRM, ERP और शिपिंग प्रदाताओं के साथ।
-
भविष्य के लिए डिज़ाइन नए लेन (उदाहरण के लिए, वापसी, वित्त) जोड़ने की अनुमति देता है।
6. सीखे गए पाठ
| चुनौती | समाधान | परिणाम |
|---|---|---|
| बिक्री और गोदाम के बीच स्पष्टता की कमी | स्विमलेन संरचना लागू की | स्पष्ट स्वामित्व और जिम्मेदारी |
| ग्राहक सूचनाओं में देरी | “PO बदलने के अनुरोध” के लिए संदेश प्रवाह जोड़ा गया | ग्राहक प्रश्नों में 45% कमी |
| हस्ताक्षरित निर्णय लेना | गेटवे के माध्यम से स्वचालित स्टॉक जांच कार्यान्वित की गई | तेज और स्थिर निर्णय |
| कोई दृश्य प्रक्रिया दस्तावेज़ीकरण नहीं | मानकीकृत BPMN आरेख बनाया | नए कर्मचारियों के एकीकरण में 60% तेजी |
7. भविष्य के सुधार (रोडमैप)
| विशेषता | BPMN विस्तार | अपेक्षित लाभ |
|---|---|---|
| स्वचालित पुनर्भरण चेतावनी | कम स्टॉक के बाद “इन्वेंटरी टीम को सूचित करें” कार्य जोड़ें | भविष्य में स्टॉक खत्म होने से बचें |
| ग्राहक स्व-सेवा पोर्टल | नई लेन: “ग्राहक पोर्टल” संदेश प्रवाह के साथ | बिक्री के बिना PO संशोधन की अनुमति दें |
| लौटाए जाने वाली प्रक्रिया का एकीकरण | नई पूल: “वापसी और लौटाए जाने वाले” साझा गेटवे के साथ | डिलीवरी के बाद के मुद्दों को बिना किसी दिक्कत के संभालें |
| प्रदर्शन निगरानी | डेटा ऑब्जेक्ट और मापदंड जोड़ें (BPMN 2.0 विस्तार) | चक्र समय, बॉटलनेक, SLA पालन का ट्रैक रखें |
8. निष्कर्ष
द BPMN 2.0 आधारित आदेश पूर्ण करने की प्रक्रिया क्विककार्ट में यह दर्शाता है कि मानकीकृत प्रक्रिया मॉडलिंग ऑपरेशनल उत्कृष्टता को बढ़ावा देता है। जटिल व्यावसायिक तर्क को एक में बदलकरदृश्यात्मक रूप से स्पष्ट, सार्वभौमिक रूप से समझी जाने वाली आरेख, QuickCart ने प्राप्त किया:
-
नए फीचर्स के लिए बाजार में तेजी से पहुंच
-
ऑपरेशनल घर्षण में कमी
-
ग्राहक संतुष्टि में वृद्धि
-
व्यवसाय और आईटी के बीच मजबूत समन्वय
यह केस स्टडी स्थापित करती है किBPMN केवल एक आरेखण उपकरण नहीं है—यह एक रणनीतिक सक्षमक हैआधुनिक उद्यमों में डिजिटल रूपांतरण के लिए।
9. अनुलग्नक: नमूना BPMN आरेख (पाठात्मक प्रतिनिधित्व)
[ग्राहक समूह]
|
| (डैश्ड लाइन) "क्रय आदेश"
↓
[ऑनलाइन दुकान समूह]
├── [विक्रेता प्रतिनिधि लेन]
│ → [आरंभ घटना: संदेश आरंभ]
│ → [कार्य: स्टॉक स्तर जांचें]
│ → [गेटवे: पर्याप्त स्टॉक?]
│ ├── हां → [कार्य: माल पैक करने का अनुरोध]
│ └── नहीं → [कार्य: परिवर्तन सुझाएं]
│ → (डैश्ड लाइन) "क्रय आदेश में परिवर्तन का अनुरोध" → ग्राहक
│
└── [गोदाम लेन]
→ [कार्य: माल पैक करें]
→ [कार्य: माल भेजें]
→ (डैश्ड लाइन) "इन्वॉइस" → ग्राहक
→ [अंत घटना: आदेश पूरा हुआ]📌 नोट: इस पाठात्मक संस्करण में दस्तावेजीकरण और कोड उत्पादन के लिए वास्तविक BPMN आरेख संरचना की छवि बनाई गई है।
10. अगले चरण: कस्टम BPMN आरेख चाहते हैं?
क्या आप चाहेंगे कि मैं एककस्टम BPMN आरेखदूसरे व्यावसायिक परिदृश्य के लिए? हम एक बना सकते हैं:
-
🔁 वापसी अनुरोध प्रक्रिया
-
🛠️ आईटी हेल्प डेस्क टिकटिंग वर्कफ्लो
-
📦 आपूर्ति श्रृंखला आपूर्ति चक्र
-
🧾 इन्वॉइस अनुमोदन और भुगतान वर्कफ्लो
👉 बस मुझे अपना उपयोग केस बताएं, और मैं एक पूरी तरह से टिप्पणी वाला BPMN 2.0 आरेख प्रदान करूंगा जिसमें स्विमलेन, घटनाएं, गेटवे और कार्यान्वयन नोट्स शामिल होंगे।
✅ अंतिम निष्कर्ष:
“एक चित्र हजार शब्दों के बराबर होता है”—लेकिन एक BPMN आरेख हजार बैठकों के बराबर है।
— क्विककार्ट बिजनेस प्रोसेस ऑफिस
