Visual Paradigm के AI उपकरणों के साथ UML एक्टिविटी डायग्राम को महारत हासिल करना

सॉफ्टवेयर डिज़ाइन और सिस्टम आर्किटेक्चर के विकासशील माहौल में, हाथ से ड्राफ्टिंग से AI-सहायता वाले मॉडलिंग की ओर बदलाव उत्पादकता को फिर से परिभाषित कर रहा है। उन पेशेवरों के लिए जो घंटों आकृतियों को खींचकर और रखकर वर्कफ्लो का मॉडल बनाने में लगाते हैं, Visual Paradigm के AI-संचालित सुविधाएं एक महत्वपूर्ण आगे बढ़ने को प्रदान करती हैं। इस व्यापक गाइड में इन उपकरणों के उपयोग के तरीके का अध्ययन किया गया है ताकि टेक्स्ट को सटीक रूप से बदला जा सके UML एक्टिविटी डायग्राम, बातचीत वाले पर ध्यान केंद्रित करते हुए AI चैटबॉट और उपयोग केस से एक्टिविटी डायग्राम कन्वर्टर।

AI-संचालित मॉडलिंग की ओर बदलाव

पारंपरिक मॉडलिंग में अक्सर थकाऊ हाथ से लेआउट समायोजन और सिंटैक्स जांच शामिल होती है। Visual Paradigm ने AI क्षमताएं लाई हैं जो उपयोगकर्ताओं को प्राकृतिक भाषा का उपयोग करके डायग्राम बनाने की अनुमति देती हैं। इस दृष्टिकोण से ड्राइंग के तकनीकी पहलुओं के बजाय वर्कफ्लो के तर्क पर ध्यान केंद्रित किया जाता है। AI चैटबॉट और एकीकृत Visual Paradigm Online सूट के उपयोग से उपयोगकर्ता तेजी से इटरेट कर सकते हैं और तर्क की पुष्टि करने में आसानी से आगे बढ़ सकते हैं।

1. बातचीत वाले AI चैटबॉट के साथ शुरुआत करें

UML के लिए AI चैटबॉटएक्टिविटी डायग्राम तेजी से प्रोटोटाइपिंग और ब्रेनस्टॉर्मिंग के लिए एक उत्तम प्रवेश बिंदु है। इसके लिए कोई जटिल स्थापना की आवश्यकता नहीं है और यह सीधे ब्राउज़र में काम करता है, जिससे प्रक्रिया प्रवाह के तुरंत दृश्यीकरण के लिए उपयुक्त है।

डिज़ाइन शुरू करना

शुरुआत करने के लिए, उपयोगकर्ता सिर्फ Visual Paradigm AI चैटबॉट इंटरफेस पर जाते हैं। प्रक्रिया प्राकृतिक भाषा के प्रॉम्प्ट के साथ शुरू होती है। आकृतियों का चयन करने के बजाय, आप प्रक्रिया का वर्णन सरल अंग्रेजी में करते हैं। यह विधि विशेष रूप से मानक व्यावसायिक प्रक्रियाओं या तर्क प्रवाह के लिए बहुत प्रभावी है।

उदाहरण के लिए, एक ई-कॉमर्स सिस्टम के लिए प्रॉम्प्ट इस तरह दिख सकता है:

“ऑनलाइन शॉपिंग चेकआउट प्रक्रिया के लिए एक एक्टिविटी डायग्राम बनाएं। ग्राहक के आइटम कार्ट में जोड़ने, चेकआउट पर जाने, भुगतान विवरण दर्ज करने, सिस्टम द्वारा भुगतान की पुष्टि करने, आदेश को प्रोसेस करने और पुष्टि भेजने को शामिल करें। अंतिम जांच के दौरान भुगतान विफलता और स्टॉक खत्म होने के लिए निर्णय जोड़ें।”

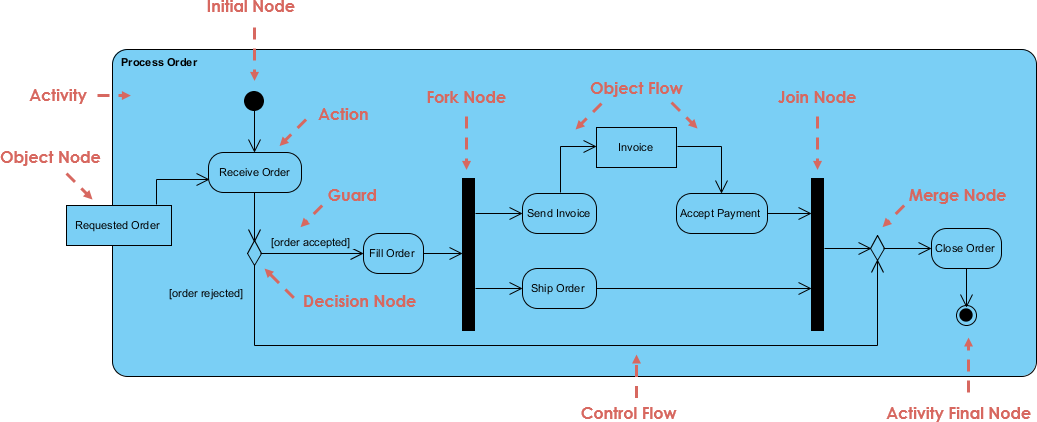

इस प्रॉम्प्ट को प्राप्त करने के बाद, AI तुरंत UML-संगत डायग्राम बनाता है। स्वचालित रूप से उत्पन्न मुख्य तत्वों में शामिल हैं:

• शुरुआत और अंत नोड्स: प्रक्रिया की सीमाओं को स्पष्ट रूप से परिभाषित करते हैं।
• क्रिया अवस्थाएं: “कार्ट में जोड़ें” या “भुगतान की पुष्टि करें” जैसे चरणों का प्रतिनिधित्व करते हैं।
• निर्णय नोड्स: तर्क शाखाओं का प्रतिनिधित्व करने वाले हीरे के आकार, जैसे “भुगतान सफल?”
• नियंत्रण प्रवाह: कार्यप्रवाह की दिशा को दर्शाने वाले तीर।
• फॉर्क/जॉइन नोड्स: समानांतर प्रसंस्करण का प्रतिनिधित्व करने वाली बार जहां लागू हो।

2. अनुकूलन और आवर्धन: चर्चा की शक्ति

AI उपकरण की वास्तविक शक्ति इसकी आवर्धन क्षमता में निहित है। प्रारंभिक उत्पादन आमतौर पर अंतिम उत्पाद नहीं होता है; यह एक मजबूत आधार (आमतौर पर 80-90% सटीक) के रूप में कार्य करता है जिसे बातचीत के माध्यम से सुधारा जा सकता है।

वास्तविक समय के अपडेट

प्रवाह को फिर से रूट करने के लिए हाथ से कनेक्शन बिंदुओं को खींचने के बजाय, उपयोगकर्ता अगले निर्देश जारी कर सकते हैं। इस चर्चा-आधारित सुधार एडिटिंग प्रक्रिया को बहुत तेज कर देता है। प्रभावी अगले प्रॉम्प्ट्स में शामिल हैं:

• समानांतरता जोड़ना:“भुगतान सफलता के तुरंत बाद एक आदेश पुष्टि ईमेल भेजने के लिए एक समानांतर प्रवाह जोड़ें।”
• अपवादों का प्रबंधन:“एक अपवाद लूप शामिल करें: यदि भुगतान तीन बार विफल होता है, तो आदेश रद्द करें और उपयोगकर्ता को सूचित करें।”
• संरचनात्मक संगठन:“ग्राहक, भुगतान गेटवे और आदेश प्रणाली के लिए स्विमलेन जोड़ें।”
• तर्क सरलीकरण:“गेस्ट चेकआउट विकल्प हटाकर इसे सरल बनाएं।”

अन्वेषणात्मक मॉडलिंग

सरल निर्देशों से आगे, चैटबॉट मॉडलिंग सहायक के रूप में कार्य करता है। उपयोगकर्ता उत्पन्न आरेख के तर्क की पुष्टि करने के लिए स्पष्टीकरण वाले प्रश्न पूछ सकते हैं, जैसे कि “‘भुगतान विफल’ निर्णय नोड पर क्या होता है?” या विकल्पीय परिदृश्य मांग सकते हैं, जैसे कि “अंतरराष्ट्रीय डिलीवरी में देरी के लिए विकल्पीय मार्ग मुझे दिखाएं।” इससे हाथ से फिर से बनाने के ओवरहेड के बिना तेजी से “क्या अगर” परिदृश्य परीक्षण संभव होता है।

3. संरचित मॉडलिंग: उपयोग केस से एक्टिविटी आरेख

औपचारिक आवश्यकता संग्रह या एजाइल उपयोगकर्ता कहानियों वाले परिदृश्यों के लिए, उपयोग केस से एक्टिविटी आरेखउपकरणविजुअल पैराडाइग्म ऑनलाइन में फ्री-फॉर्म चैटबॉट की तुलना में एक अधिक संरचित दृष्टिकोण प्रदान करता है। इस उपकरण का उपयोग लिखित दस्तावेजों को दृश्य मॉडल में बदलने के लिए सबसे उपयुक्त है।

प्रवाह

इस उपकरण का उपयोग आमतौर पर एक व्यवस्थित प्रक्रिया का पालन करता है:

1. सेटअप: “उपयोग केसकार्यक्षेत्र के भीतर “उपयोग केस से एक्टिविटी आरेख” उपकरण चुनें।
2. इनपुट परिभाषाएं:प्रणाली का नाम, उपयोग केस का नाम (उदाहरण के लिए, “लोन आवेदन प्रक्रिया”) दर्ज करें और अभिनेताओं को परिभाषित करें (उदाहरण के लिए, आवेदक, लोन अधिकारी)।
3. AI उत्पादन:उपयोगकर्ता एक संक्षिप्त सारांश दे सकते हैं और AI को पूर्वशर्तों, पश्चशर्तों, मुख्य प्रवाहों और वैकल्पिक प्रवाहों को स्वचालित रूप से भरने दे सकते हैं।
4. समीक्षा और सुधार: उत्पादित पाठ की क्षेत्र शुद्धता की समीक्षा करना महत्वपूर्ण है। उपयोगकर्ता संख्यांकित चरणों को हाथ से संपादित कर सकते हैं ताकि विशिष्ट तर्क को संभाला जा सके, जैसे कि “यदि क्रेडिट जांच विफल होती है…”
5. आरेख निर्माण: “उत्पन्न करें” पर क्लिक करने से एक व्यापक UML क्रिया आरेख और एक संरचित उपयोग केस रिपोर्ट उत्पन्न होता है।

इस विधि में विस्तृत पाठात्मक आवश्यकताओं को सटीक दृश्य प्रवाह में बदलने में उत्कृष्टता है, जिससे जटिल निर्णय बिंदुओं और मर्ज नोड्स को प्रदान किए गए पाठ के आधार पर सटीक रूप से प्रस्तुत किया जाता है।

4. निर्यात और एकीकरण

जब एक आरेख उत्पन्न और सुधारा जाता है, तो इसे प्रोजेक्ट दस्तावेज़ीकरण या विकास पाइपलाइन में एकीकृत करने की आवश्यकता होती है। विजुअल पैराडाइग्म कई मार्ग प्रदान करता है इसके लिए:

• तुरंत साझा करें:चैटबॉट में उत्पन्न आरेखों को URL के माध्यम से साझा किया जा सकता है या चित्र के रूप में निर्यात किया जा सकता है।
• कार्यस्थल एकीकरण:ऑनलाइन उपकरणों में बनाए गए प्रोजेक्ट को विजुअल पैराडाइग्म कार्यस्थल में सहेजा जा सकता है।
• डेस्कटॉप संपादन:उन्नत कस्टमाइजेशन के लिए—जैसे विशिष्ट लेआउट सीमाओं को समायोजित करना, स्टेरियोटाइप जोड़ना, या अन्य UML कलाकृतियों, जैसे अनुक्रम आरेखों से जोड़ना—सामग्री को पूर्ण विजुअल पैराडाइग्म डेस्कटॉप संपादक में आयात किया जा सकता है।

5. उपयोगकर्ता अनुभव और उत्तम व्यवहार

संक्रमण करना AI-सहायता वाला आरेखण गति और सहयोग के मामले में महत्वपूर्ण लाभ प्रदान करता है, हालांकि इसमें मानसिकता में परिवर्तन की आवश्यकता होती है।

प्रदर्शन और सीमाएं

व्यवहार में, जिन वर्कफ्लो को पहले हाथ से मॉडल करने में एक घंटे तक लगते थे, उन्हें आमतौर पर 10 मिनट से कम समय में ड्राफ्ट किया जा सकता है। मानक व्यावसायिक प्रक्रियाओं के लिए सटीकता आमतौर पर उच्च होती है, हालांकि अत्यधिक क्षेत्र-विशिष्ट तर्क को हाथ से समायोजित करने की आवश्यकता हो सकती है। जटिल नेस्टेड क्षेत्र या लंबवत अवस्थाओं को आदर्श बनाने के लिए बहुबार सुधार की आवश्यकता हो सकती है।

सफलता के लिए प्रो टिप्स

इन उपकरणों के उपयोग को अधिकतम करने के लिए निम्नलिखित रणनीतियों पर विचार करें:

• व्यापक शुरुआत करें:आरेख की हड्डी प्राप्त करने के लिए उच्च स्तर के विवरण से शुरुआत करें, फिर विवरणों को चरणबद्ध रूप से सुधारें।
• स्पष्ट हों: निर्णयों और लूप का वर्णन करते समय स्पष्ट, चरण-दर-चरण भाषा का उपयोग करें ताकि AI को शर्ती तर्क को समझने में सहायता मिले।
• शुरुआत से ही स्विमलेन का उपयोग करें: यदि आपकी प्रक्रिया में कई कार्यकर्ता शामिल हैं, तो शुरुआती प्रॉम्प्ट में उनका उल्लेख करें ताकि स्विमलेन तुरंत उत्पन्न हो जाएं।
• हाइब्रिड दृष्टिकोण: मौजूदा उपयोग केस पाठ से प्रारंभिक प्रवाह उत्पन्न करें, फिर विशिष्ट खंडों को सुधारने के लिए बातचीत वाले प्रॉम्प्ट का उपयोग करें।

विजुअल पैराडाइग्म की AI विशेषताओं को मॉडलिंग वर्कफ्लो में एकीकृत करके विकासकर्ता और व्यावसायिक विश्लेषक आरेखण को एक आधुनिक, सहयोगात्मक डिजाइन गतिविधि के रूप में देख सकते हैं, बजाय एक हाथ से दस्तावेज़ीकरण के कार्य के रूप में।

विजुअल पैराडाइग्म AI संचालित क्रिया आरेख संसाधन

निम्नलिखित लेख और संसाधन उपयोग करने के बारे में जानकारी प्रदान करते हैं AI-संचालित उपकरण बनाने और अनुकूलित करने के लिए UML गतिविधि आरेख Visual Paradigm प्लेटफॉर्म के भीतर:

• अपने Visual Paradigm में AI गतिविधि आरेखों को एकीकृत करना: इस लेख में बताया गया है कि Visual Paradigm में AI-संचालित मॉडलिंग के माध्यम से प्राकृतिक भाषा इनपुट का उपयोग करके UML गतिविधि आरेखों को उत्पन्न और सुधारने के तरीके को समझाया गया है।

• AI के साथ UML गतिविधि आरेखों को समझना | Visual Paradigm ब्लॉग: यह संसाधन यह जांचता है कि AI विशेषताएं विकासकर्ताओं और विश्लेषकों के लिए UML गतिविधि आरेखों के निर्माण और अनुकूलन को कैसे बढ़ाती हैं।

• उपयोग केस को गतिविधि आरेख में बदलें – AI-संचालित रूपांतरण: यह उपकरण उपयोगकर्ताओं को उपयोग केस आरेखों को विस्तृत गतिविधि आरेखों में स्वचालित रूप से बदलने की अनुमति देता है ताकि सिस्टम वर्कफ्लो को दृश्य बनाया जा सके।

• इंटरैक्टिव UML गतिविधि आरेख निर्माता – Visual Paradigm चैट इंटरफेस: उपयोगकर्ता प्राकृतिक भाषा अंतरक्रिया के माध्यम से एक बातचीत आधारित AI इंटरफेस के माध्यम से वास्तविक समय में UML गतिविधि आरेख उत्पन्न और संपादित कर सकते हैं।

• Visual Paradigm के साथ AI-संचालित उपयोग केस से गतिविधि आरेख ट्यूटोरियल: यह ट्यूटोरियल Visual Paradigm के AI के उपयोग से उपयोग केस विवरण को विस्तृत गतिविधि आरेखों में स्वचालित रूप से बदलने के लिए चरण-दर-चरण मार्गदर्शिका प्रदान करता है।

• Visual Paradigm के साथ उपयोग केस आरेखों को गतिविधि आरेखों में बदलें: प्लेटफॉर्म बुद्धिमान मॉडलिंग विशेषताओं के उपयोग से उपयोग केस आरेखों को विस्तृत गतिविधि आरेखों में स्वचालित रूपांतरण की अनुमति देता है।

• व्यापक मार्गदर्शिका: AI के साथ उपयोग केस को UML गतिविधि आरेखों में बदलना: यह मार्गदर्शिका बताती है कि AI-संचालित उपकरण दक्ष सिस्टम विश्लेषण के लिए उपयोग केस को संरचित UML गतिविधि आरेखों में स्वचालित रूपांतरण कैसे करते हैं।

• उपयोग केस को गतिविधि आरेखों में बदलने के लिए AI-संचालित संपादक: यह AI-संचालित संपादक उपयोग केस विवरण को संरचित UML गतिविधि आरेखों में स्वचालित रूप से बदलता है और बुद्धिमान सुझाव प्रदान करता है।

• Visual Paradigm के AI के साथ उपयोग केस से गतिविधि आरेख तुरंत उत्पन्न करें: Visual Paradigm AI इंजन न्यूनतम प्रयास के साथ उपयोग केस को सटीक UML गतिविधि आरेखों में तेजी से बदल सकता है।
