परिचय
किसी भी संगठन के लिए व्यापारिक प्रक्रियाओं को समझना और दस्तावेजीकरण करना उत्कृष्ट दक्षता, स्वचालन के लिए क्षेत्रों की पहचान करने और चिकित्सा संचालन सुनिश्चित करने के लिए आवश्यक है। व्यापारिक उपयोग केस और UML (एकीकृत मॉडलिंग भाषा) सामान्यीकरण आरेख इन लक्ष्यों को प्राप्त करने के लिए शक्तिशाली उपकरण हैं। यह मार्गदर्शिका व्यापारिक उपयोग केस की अवधारणाओं, सामान्य उपयोग केस से उनके अंतरों और इन प्रक्रियाओं को प्रभावी ढंग से मॉडल करने के लिए UML सामान्यीकरण आरेखों के उपयोग के बारे में समझाएगी।
व्यापारिक उपयोग केस
परिभाषा
एक व्यापारिक उपयोग केस एक व्यापारिक प्रक्रिया का तकनीकी रहित शब्दावली में वर्णन करता है, जिसमें प्रक्रिया को एक काले बॉक्स के रूप में लिया जाता है। इसका ध्यान व्यापारिक अभिनेताओं और प्रक्रिया के बीच के अंतर्क्रियाओं पर केंद्रित होता है, बिना इसके तकनीकी विवरणों में उतरे कि प्रक्रिया कैसे कार्यान्वित की जाती है।
मुख्य विशेषताएं
- तकनीकी रहित: विशिष्ट तकनीकी या प्रणालियों के संदर्भ के बिना वर्णित।
- व्यापारिक प्रक्रिया केंद्रित: व्यापारिक प्रक्रिया और व्यापारिक अभिनेताओं के बीच अंतर्क्रियाओं पर जोर देता है।
- काला बॉक्स दृष्टिकोण: प्रक्रिया को एक काले बॉक्स के रूप में लेता है, आंतरिक कार्यों के बजाय इनपुट और आउटपुट पर ध्यान केंद्रित करता है।
सामान्य उपयोग केस से अंतर
- परिधि: व्यापारिक उपयोग केस मैन्युअल प्रक्रियाओं का वर्णन करते हैं और आवश्यक नहीं हैं कि इनका स्वचालन किया जाए। सामान्य उपयोग केस प्रणाली की कार्यक्षमता और उपयोगकर्ताओं को प्रदान की जाने वाली सेवाओं पर ध्यान केंद्रित करते हैं।
- विवरण का स्तर: व्यापारिक उपयोग केस उच्च स्तर के और अधिक अमूर्त होते हैं, जबकि सामान्य उपयोग केस अधिक विस्तृत और प्रणाली कार्यों के लिए विशिष्ट होते हैं।
- उद्देश्य: व्यापारिक उपयोग केस व्यापारिक प्रक्रियाओं को समझने और दस्तावेजीकरण के लिए उपयोग किए जाते हैं, जबकि सामान्य उपयोग केस प्रणाली की आवश्यकताओं और कार्यक्षमता को निर्दिष्ट करने के लिए उपयोग किए जाते हैं।
UML सामान्यीकरण आरेख
परिभाषा
UML सामान्यीकरण आरेख वर्गों या उपयोग केस के बीच विरासत संबंधों को दिखाने के लिए उपयोग किए जाते हैं। ये दिखाते हैं कि एक सामान्य वर्ग या उपयोग केस को अधिक विशिष्ट बनाया जा सकता है।
मुख्य अवधारणाएं
- सामान्यीकरण: एक सामान्य वर्ग या उपयोग केस (माता) और अधिक विशिष्ट वर्ग या उपयोग केस (बच्चा) के बीच का संबंध।
- विरासत: बच्चे के वर्ग या उपयोग केस को माता से विशेषताएं और व्यवहार प्राप्त होते हैं।
- विशिष्टीकरण: एक सामान्य वर्ग से अधिक विशिष्ट वर्ग या उपयोग केस बनाने की प्रक्रिया।
उदाहरण: एयरपोर्ट चेक-इन प्रक्रिया
अभिनेता
- यात्री: उस मुख्य अभिनेता का वर्णन जो चेक-इन प्रक्रिया से गुजरता है।
- टूर गाइड: एक विशिष्ट अभिनेता जिसके पास अतिरिक्त उत्तरदायित्व या विशेषाधिकार हो सकते हैं।
उपयोग के मामले
- सुरक्षा जांच: यात्रियों के लिए सुरक्षा जांच प्रक्रिया का वर्णन करने वाला व्यापारिक उपयोग का मामला।
- सामान चेक-इन: एक व्यापारिक उपयोग का मामला जिसमें अतिरिक्त चरण शामिल करने के लिए विस्तारित किया जा सकता है।
- व्यक्तिगत चेक-इन: एक विशिष्ट उपयोग का मामला जिसमें सामान चेक-इन के व्यवहार को शामिल किया गया है।
- समूह चेक-इन: एक अधिक विशिष्ट उपयोग का मामला जिसमें व्यक्तिगत चेक-इन शामिल है लेकिन अतिरिक्त चरण या विविधता हो सकती है।
संबंध
- सामान्यीकरण: “यात्री” और “टूर गाइड” के बीच का संबंध।
- शामिल करें: “व्यक्तिगत चेक-इन” और “समूह चेक-इन” के बीच का संबंध।
- विस्तारित करें: “सामान चेक-इन” और उसके विस्तारों के बीच का संबंध।
UML सामान्यीकरण आरेख बनाने का तरीका
चरण 1: अभिनेताओं की पहचान करें
व्यापारिक प्रक्रिया में शामिल अभिनेताओं की पहचान करें। इस उदाहरण में, अभिनेता “यात्री” और “टूर गाइड” हैं।
चरण 2: व्यापारिक उपयोग के मामलों को परिभाषित करें
व्यापारिक प्रक्रियाओं का वर्णन करने वाले व्यापारिक उपयोग के मामलों को परिभाषित करें। एयरपोर्ट चेक-इन प्रक्रिया के लिए, उपयोग के मामले “सुरक्षा जांच”, “सामान चेक-इन”, “व्यक्तिगत चेक-इन”, और “समूह चेक-इन” हैं।
चरण 3: संबंध स्थापित करें
- सामान्यीकरण: सामान्यीकरण संबंध दिखाने के लिए “यात्री” को “टूर गाइड” से जोड़ें।
- शामिल करें: “व्यक्तिगत चेक-इन” को “समूह चेक-इन” से जोड़ें ताकि यह दिखाया जा सके कि समूह चेक-इन में व्यक्तिगत चेक-इन का व्यवहार शामिल है।
- विस्तारित करें: “सामान चेक-इन” को अपने विस्तारों से जोड़ें ताकि यह दिखाया जा सके कि कौन-से अतिरिक्त चरण शामिल किए जा सकते हैं।
चरण 4: आरेख बनाएं
सामान्यीकरण आरेख बनाने के लिए UML उपकरण का उपयोग करें। अभिनेताओं, उपयोग-केस और संबंधों को शामिल करें। सुनिश्चित करें कि आरेख स्पष्ट और समझने में आसान हो।
सुझाव और टिप्स
1. इसे सरल रखें
एक सरल आरेख से शुरुआत करें और जानकारी एकत्र करते जाएँ, ताकि धीरे-धीरे विवरण जोड़े जा सकें। अधिक उपयोग-केस और संबंधों के साथ आरेख को अत्यधिक जटिल बनाने से बचें।
2. वर्णनात्मक नामों का उपयोग करें
आरेख को समझने में आसान बनाने के लिए अभिनेताओं और उपयोग-केस के लिए स्पष्ट और वर्णनात्मक नामों का उपयोग करें।
3. व्यवसायिक प्रक्रियाओं पर ध्यान केंद्रित करें
सुनिश्चित करें कि आरेख व्यवसायिक प्रक्रियाओं और अभिनेताओं के बीच अंतःक्रिया पर केंद्रित हो। तकनीकी विवरण या कार्यान्वयन विशिष्टताओं को शामिल करने से बचें।
4. हितधारकों के साथ सत्यापित करें
नियमित रूप से हितधारकों के साथ आरेख की समीक्षा और सत्यापन करें ताकि यह सुनिश्चित हो कि यह उनकी आवश्यकताओं और प्रक्रियाओं का सही ढंग से प्रतिनिधित्व करता है।
5. उपकरणों का उपयोग करें

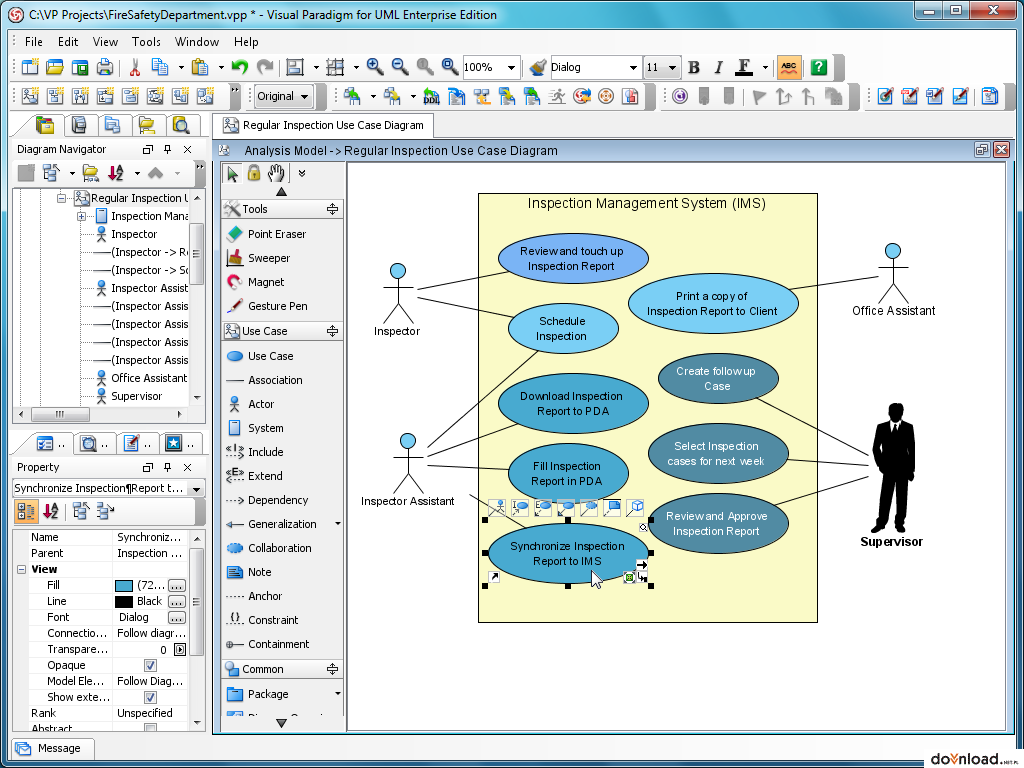

सामान्यीकरण आरेख बनाने और प्रबंधित करने के लिए UML उपकरणों जैसे Visual Paradigm का उपयोग करें। इन उपकरणों में आरेख बनाने, संपादित करने और साझा करने के लिए आसान विशेषताएं होती हैं।
निष्कर्ष
व्यावसायिक उपयोग-केस और UML सामान्यीकरण आरेख व्यावसायिक प्रक्रियाओं को दस्तावेजीकरण और समझने के लिए आवश्यक उपकरण हैं। प्रक्रिया को एक काले बॉक्स के रूप में लेने और व्यावसायिक अभिनेताओं के बीच अंतःक्रिया पर ध्यान केंद्रित करने के द्वारा, व्यावसायिक उपयोग-केस प्रक्रिया का उच्च स्तरीय दृश्य प्रदान करते हैं। UML सामान्यीकरण आरेख विरासत संबंधों और विशिष्टीकरण को समझाने में मदद करते हैं, जिससे यह समझना आसान हो जाता है कि सामान्य प्रक्रियाओं को अधिक विशिष्ट रूप से कैसे विशिष्ट किया जा सकता है। यह गाइड इन अवधारणाओं के एक व्यापक अवलोकन और उन्हें व्यावहारिक रूप से कैसे प्रभावी ढंग से लागू किया जाए, इसके बारे में एक विस्तृत जानकारी प्रदान करता है।
