Visual Paradigm के AI चैटबॉट के साथ SysML ब्लॉक परिभाषा आरेख बनाना

परिचय

प्रणाली � ingineering के क्षेत्र में, SysML (प्रणाली मॉडलिंग भाषा) जटिल प्रणालियों के डिज़ाइन और विश्लेषण के लिए एक शक्तिशाली ढांचा है। SysML के केंद्र में ब्लॉक परिभाषा आरेख (BDD) है, जो प्रणाली के घटकों और उनके अंतरसंबंधों को परिभाषित करके एक स्थिर संरचनात्मक दृश्य प्रदान करता है। पारंपरिक रूप से, इन आरेखों को विशेष सॉफ्टवेयर के उपयोग से हाथ से बनाने की आवश्यकता होती है, जो समय लेने वाली और त्रुटियों से भरी हो सकती है।

यह ट्यूटोरियल एक नवीनतम AI-संचालित चैटबॉट टूल का परिचय देता है, जो SysML BDDs के उत्पादन और सुधार की प्रक्रिया को क्रांतिकारी बनाता है। प्राकृतिक भाषा प्रसंस्करण के उपयोग से, AI उपयोगकर्ताओं को दैनिक भाषा में प्रणालियों का वर्णन करने की अनुमति देता है और तुरंत सटीक, SysML-संगत आरेख उत्पन्न करता है। चाहे आप प्रणाली इंजीनियर हों, प्रोजेक्ट मैनेजर हों या SysML सीख रहे छात्र हों, यह टूल आपके कार्यप्रवाह को सरल बनाता है, आवर्धित डिज़ाइन को बढ़ावा देता है और समझ को बढ़ाता है।

हम BDDs के मूल सिद्धांतों, महत्वपूर्ण अवधारणाओं, AI चैटबॉट के उपयोग के चरण-दर-चरण मार्गदर्शन, व्यावहारिक उदाहरणों और इस दृष्टिकोण के लाभों को कवर करेंगे। अंत तक, आप प्रोफेशनल ग्रेड के BDDs को कुशलतापूर्वक बनाने के लिए सक्षम होंगे, जिससे आप अधिक नवाचार पर ध्यान केंद्रित कर सकेंगे और थकाऊ मॉडलिंग कार्यों पर कम ध्यान देंगे।

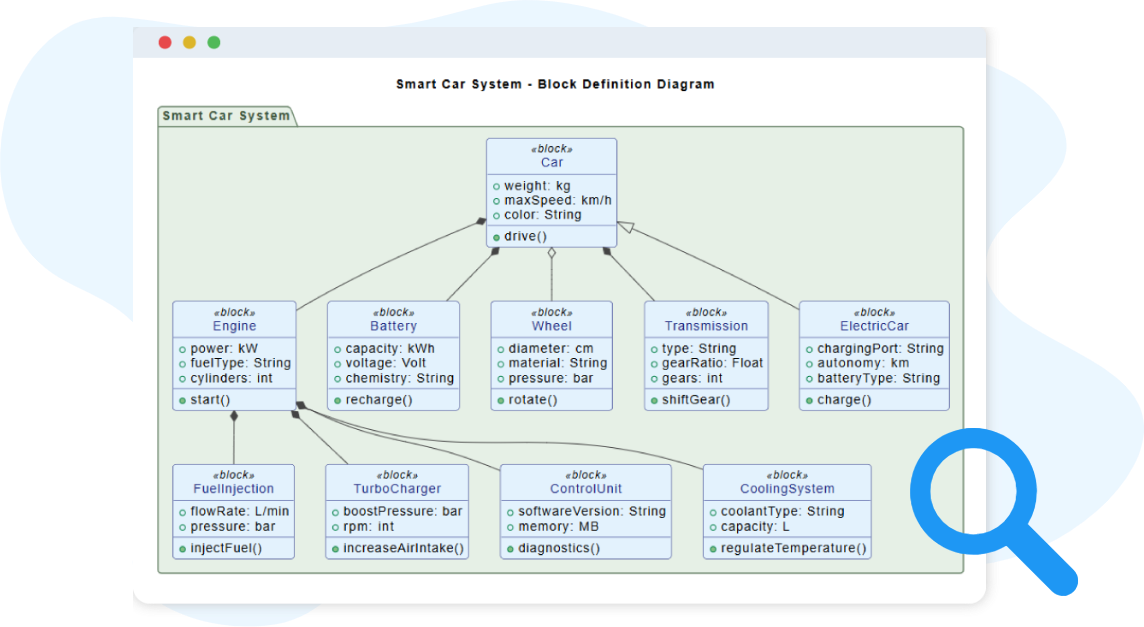

SysML ब्लॉक परिभाषा आरेखों में मुख्य अवधारणाएं

उपकरण में डूबने से पहले, एक SysML BDD के मूल तत्वों को समझना आवश्यक है। ये आरेख UML क्लास आरेखों के समान हैं, लेकिन प्रणाली इंजीनियरिंग के लिए अनुकूलित हैं, जो हार्डवेयर, सॉफ्टवेयर, डेटा, इंटरफेस और यहां तक कि मानव तत्वों पर जोर देते हैं। यहां मुख्य अवधारणाओं का विश्लेषण है:

• SysML ब्लॉक परिभाषा आरेख (BDD): BDD SysML में प्रणाली की स्थिर संरचना को दर्शाने के लिए आधारभूत आरेख है। यह “ब्लॉक” (प्रणाली के निर्माण तत्व) और उनके संबंधों को परिभाषित करता है, जो आगे के मॉडलिंग, जैसे व्यवहार आरेख या आवश्यकता ट्रेसिंग के लिए एक नक्शा के रूप में कार्य करता है। ब्लॉक एक सेंसर जैसे भौतिक तत्व से लेकर डेटा प्रवाह जैसी अमूर्त अवधारणाओं तक कुछ भी दर्शा सकते हैं।
• ब्लॉक: BDD में मूल इकाई, जो प्रणाली के भीतर एक तार्किक या भौतिक तत्व का प्रतिनिधित्व करती है। उदाहरणों में “वाहन”, “सेंसर” या “उपयोगकर्ता इंटरफेस” शामिल हैं। प्रत्येक ब्लॉक में गुण (जैसे आकार या क्षमता जैसे विशेषताएं) और संचालन (जैसे उसके द्वारा किए जाने वाले कार्य) हो सकते हैं।
• संघटन: इससे एक मजबूत “पूर्ण-भाग” संबंध का इशारा होता है, जहां भाग पूर्ण पर निर्भर होते हैं और स्वतंत्र रूप से अस्तित्व में नहीं आ सकते। उदाहरण के लिए, एक “कार” में “इंजन” और “पहिये” शामिल होते हैं—अगर कार नष्ट हो जाती है, तो उसके घटक भी नष्ट हो जाते हैं। आरेखों में इसे भरे हुए हीरे कनेक्टर के साथ दर्शाया जाता है।
• एग्रीगेशन: एक कमजोर “पूर्ण-भाग” संबंध, जहां भाग पूर्ण से अलग अस्तित्व में हो सकते हैं। उदाहरण के लिए, एक “फ्लीट” “कारों” को एकत्र करता है, जिसका अर्थ है कि कारों को नष्ट किए बिना हटाया या जोड़ा जा सकता है। इसे खाली हीरे कनेक्टर द्वारा दर्शाया जाता है।
• सामान्यीकरण: एक विरासत या “है-एक” संबंध, जहां एक ब्लॉक दूसरे को विशेषता या विस्तारित करता है। उदाहरण के लिए, एक “इलेक्ट्रिक कार” एक “कार” का सामान्यीकरण है, जो उसके गुणों को विरासत में लेती है लेकिन बैटरी क्षमता जैसे अद्वितीय गुण भी जोड़ती है। इसे खाली तीर के सिरे वाली रेखा द्वारा दर्शाया जाता है।

ये अवधारणाएं BDDs की आधारशिला बनाती हैं, जिससे प्रणाली विघटन, पदानुक्रम और अंतरक्रियाओं में स्पष्टता सुनिश्चित होती है। AI चैटबॉट इनके अनुप्रयोग को स्वचालित करता है, SysML के नियमों का पालन करके स्थिर और त्रुटिरहित आरेख उत्पन्न करता है।

शुरुआत: BDD उत्पादन के लिए AI चैटबॉट का उपयोग करना

AI चैटबॉट SysML मॉडलिंग को एक बातचीत के अनुभव में बदल देता है, जिससे यह शुरुआती लोगों के लिए भी उपलब्ध हो जाता है। BDDs बनाने और सुधारने के लिए यहां एक चरण-दर-चरण मार्गदर्शन है:

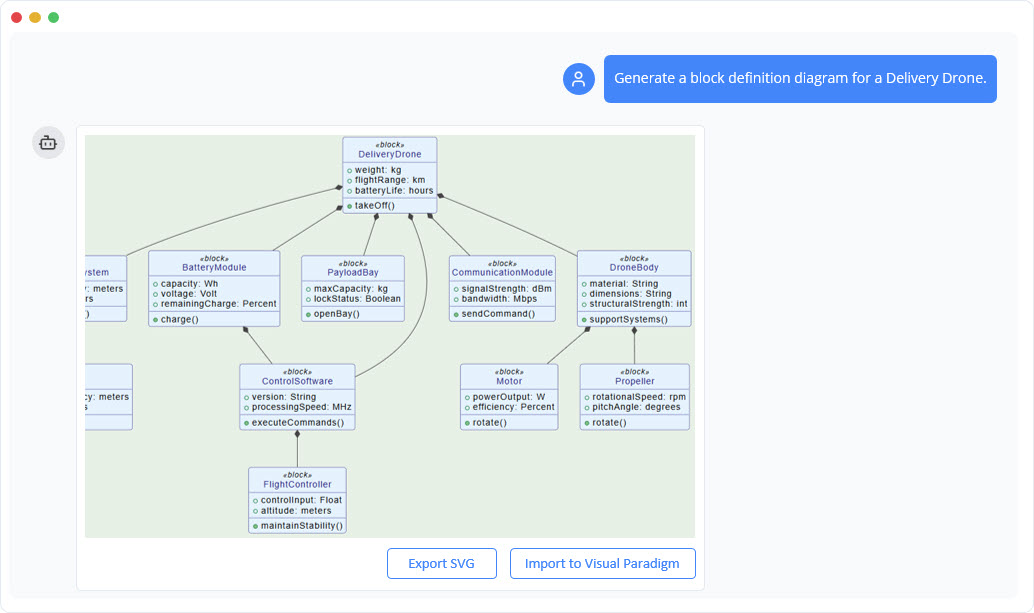

चरण 1: तत्काल ब्लॉक परिभाषा आरेख उत्पादन

• अपनी प्रणाली का वर्णन करें: प्रारंभ में प्राकृतिक भाषा में एक सरल टेक्स्ट प्रॉम्प्ट प्रदान करें। तकनीकी शब्दावली की आवश्यकता नहीं है—AI आपके वर्णन को समझता है और एक पूर्ण BDD उत्पन्न करता है।
• यह कैसे काम करता है: चैटबॉट आपके इनपुट का विश्लेषण करता है ताकि मुख्य ब्लॉक, गुण और संबंधों की पहचान की जा सके। फिर यह SysML मानकों का पालन करते हुए एक आरेख बनाता है, जिसमें पदानुक्रम और नोटेशन शामिल हैं।
• उदाहरण प्रॉम्प्ट: कुछ ऐसा टाइप करें, “एक प्रोजेक्ट मैनेजमेंट टूल के लिए ब्लॉक परिभाषा आरेख बनाएं।” सेकंडों में, AI एक दृश्य मॉडल उत्पन्न करता है, जिसमें “प्रोजेक्ट”, “कार्य”, “उपयोगकर्ता” और उनके संबंध (जैसे “प्रोजेक्ट” और “कार्य” के बीच संघटन) शामिल हैं।
• टिप्स: बेहतर परिणाम के लिए विस्तृत वर्णन करें—आवश्यकता होने पर उपप्रणालियों, गुणों या संबंधों का स्पष्ट उल्लेख करें। टूल बाकी सब कुछ संभालता है, जिससे आपको हाथ से आरेख बनाने से बचाया जाता है।

चरण 2: मार्गदर्शित चर्चा के माध्यम से सिस्टम संरचना को सुधारें

• पुनरावृत्तिक अंतरक्रिया: जब प्रारंभिक आरेख बन जाता है, तो इसे विकसित करने के लिए आगे-पीछे बातचीत करें। प्रश्न पूछें या निर्देश दें जैसे, “संसाधन आवंटन के लिए एक उप-प्रणाली जोड़ें” या “‘उपयोगकर्ता’ और ‘कार्य’ के बीच संबंध को संघनन में बदलें।”
• वास्तविक समय के अपडेट: एआई तुरंत प्रतिक्रिया देता है, आरेख को अपडेट करता है और परिवर्तनों की व्याख्या करता है। इससे विकल्पों का अन्वेषण संभव होता है, जैसे एक बड़े ब्लॉक को छोटे ब्लॉक में विभाजित करना या नए संबंधों को जोड़ना।
• उन्नत सुधार:
  • गुणों को अपडेट करें: “कार्य ब्लॉक में ‘प्राथमिकता’ लक्षण जोड़ें।”
  • हिरार्की को पुनर्गठित करें: “‘प्रशासक उपयोगकर्ता’ को ‘उपयोगकर्ता’ का सामान्यीकरण बनाएं।”
  • अंतराल पहचानें: एआई सुझाव दे सकता है, जैसे गायब ब्लॉक या अपरिभाषित संबंध, सिसीएमएल उत्तम व्यवहार के आधार पर।
• सहयोगात्मक उपयोग: कार्यशालाओं के लिए आदर्श—टीम समीक्षा के लिए चैट इतिहास साझा करें और चर्चा के दौरान तुरंत अपडेट करें।

चरण 3: उत्तम व्यवहार और टिप्स

• सरल शुरुआत करें: उच्च स्तरीय विवरण से शुरुआत करें और पुनरावृत्तिक रूप से सुधारें ताकि एआई को अत्यधिक भार न पड़े।
• व्याख्याओं का लाभ उठाएं: उपकरण साथ-साथ आरेखों के साथ सिसीएमएल अवधारणाओं की व्याख्या प्रदान करता है, जो डिजाइन करते समय आपको सीखने में मदद करता है।
• अन्य उपकरणों के साथ एकीकरण: बीडीडी पर ध्यान केंद्रित करते हुए भी, यह चैटबॉट प्रदाता से आने वाले पीडीएफ उपकरण, आरेख निर्माता और अन्य उपकरणों के एक विस्तृत सेट का हिस्सा है।
• टालने योग्य सामान्य त्रुटियाँ: सुनिश्चित करें कि प्रॉम्प्ट स्पष्ट हों; अस्पष्ट भाषा से अपूर्ण मॉडल बन सकते हैं। हमेशा अपने क्षेत्र में सटीकता के लिए आउटपुट की समीक्षा करें।

सिसीएमएल ब्लॉक परिभाषा आरेख बनाने के उदाहरण

उपकरण की क्षमताओं को समझाने के लिए, यहाँ सरल प्रॉम्प्ट्स पर आधारित वास्तविक दुनिया के उदाहरण हैं। प्रत्येक दैनिक विवरण के संरचित सिसीएमएल मॉडल में रूपांतरण को दर्शाता है। आप इनके पूर्ण चैट इतिहास को उपकरण के इंटरफेस के माध्यम से प्राप्त कर सकते हैं।

• प्रोजेक्ट प्रबंधन उपकरण:
  • प्रॉम्प्ट: “एक प्रोजेक्ट प्रबंधन उपकरण के लिए ब्लॉक परिभाषा आरेख बनाएं।”
  • परिणाम: एआई “प्रोजेक्ट” (जिसमें “कार्य” और “माइलस्टोन” शामिल हैं), “उपयोगकर्ता” (जिसमें “टीम सदस्य” और “प्रबंधक” जैसे सामान्यीकरण हैं), और “संसाधनों” के लिए संघनन जैसे संबंध बनाता है। इससे कार्य विभाजन और उपयोगकर्ता के कार्यों की ओर ध्यान आकर्षित होता है।
• मौसम पूर्वानुमान प्रणाली:
  • प्रॉम्प्ट: “मौसम पूर्वानुमान प्रणाली के लिए ब्लॉक परिभाषा आरेख बनाएं।”
  • परिणाम: मुख्य ब्लॉक में “सेंसर नेटवर्क” (जैसे “तापमान सेंसर” जैसे एकत्रित सेंसर), “डेटा प्रोसेसर” (जिसमें “एल्गोरिदम” और “डेटाबेस” शामिल हैं), और “उपयोगकर्ता इंटरफेस” शामिल हैं। सामान्यीकरण में “उपग्रह सेंसर” को “सेंसर” के प्रकार के रूप में दिखाया जा सकता है, जिसमें डेटा प्रवाह और हार्डवेयर एकीकरण पर जोर दिया जाता है।
• ईमेल प्रबंधन प्रणाली:
  • प्रॉम्प्ट: “ईमेल प्रबंधन प्रणाली के लिए ब्लॉक परिभाषा आरेख बनाएं।”
  • परिणाम: “इनबॉक्स” (जिसमें “ईमेल” शामिल हैं), “उपयोगकर्ता खाता” (जिसमें “स्टोरेज सीमा” जैसे गुण हैं), और “संलग्नकों” के लिए एग्रीगेशन जैसे संबंध जैसे ब्लॉक। यह मॉडल स्टोरेज हायरार्की और उपयोगकर्ता अंतरक्रिया को स्पष्ट करता है।

ये उदाहरण दर्शाते हैं कि टूल की विभिन्न क्षेत्रों में लचीलापन, सॉफ्टवेयर से लेकर पर्यावरणीय प्रणालियों तक। अपने अनुकूल प्रॉम्प्ट्स के साथ प्रयोग करें ताकि अनुकूल परिणाम देख सकें।

BDD निर्माण के लिए AI चैटबॉट का उपयोग करने के लाभ

इस AI-आधारित दृष्टिकोण को अपनाने से कई लाभ मिलते हैं:

• दक्षता: विवरणों से क्षणों में पूर्ण संरचनाएं उत्पन्न करता है, नियमित कार्यों को स्वचालित करता है।
• सटीकता: स्थिर SysML नोटेशन सुनिश्चित करता है, संबंधों और गुणों में त्रुटियों को कम करता है।
• दृष्टि खोज: संशोधन के दौरान संरचनात्मक अंतराल, गायब ब्लॉक या अस्पष्ट हायरार्की की पहचान में मदद करता है।
• सहयोग: कार्यशालाओं में वास्तविक समय पर अपडेट समर्थन करता है, टीम के समन्वय को बढ़ावा देता है।
• समय बचत: आपको हाथ से मॉडलिंग से मुक्त करता है, समस्या समाधान पर ध्यान केंद्रित करने की अनुमति देता है।
• बेहतर संगठन: सही विभाजन और स्पष्ट प्रणाली संरचना को प्रोत्साहित करता है।
• शैक्षिक मूल्य: SysML अवधारणाओं की व्याख्या प्रदान करता है, नवीन उपयोगकर्ताओं की शिक्षा में सहायता करता है।

मूल रूप से, यह उपकरण प्रणाली मॉडलिंग को लोकतांत्रित करता है, जिससे यह तेज और अधिक स्पष्ट हो जाता है।

विजुअल पैराडाइग्म AI चैटबॉट क्यों चुनें?

दृश्य मॉडलिंग, आरेखण और प्रणाली इंजीनियरिंग की तेजी से बदलती दुनिया में, विजुअल पैराडाइग्म AI चैटबॉट एक गेम-चेंजर के रूप में उभरता है। मॉडलिंग विशेषज्ञों द्वारा बनाया गया और विजुअल पैराडाइग्म परिसर में बिना किसी बाधा के एकीकृत, यह केवल एक सामान्य AI उपकरण नहीं है—यह एक विशिष्ट सहायक है जो प्राकृतिक भाषा के विचारों को पेशेवर, मानक-अनुपालन आरेखों और मॉडल में बदलने के लिए डिज़ाइन किया गया है। चाहे आप सॉफ्टवेयर आर्किटेक्ट हों जो UML अनुक्रम बना रहे हों, व्यापार विश्लेषक जो SWOT विश्लेषण बना रहे हों, या SysML सीख रहे छात्र हों, यह चैटबॉट हाथ से मॉडलिंग की थकाऊ कार्यों को समाप्त करता है और आपके कार्य प्रवाह को तेज करता है। नीचे मैं इसके मुख्य कारणों को तोड़-फोड़ करूंगा कि यह आपके समय के लायक क्यों है, इसकी मुख्य विशेषताओं, लाभों और प्रतिस्पर्धियों से अलग होने के कारणों पर आधारित।

1. दैनिक भाषा से तत्काल आरेख उत्पादन

पारंपरिक उपकरण आपको आकृतियों को खींचकर रखने, सिंटैक्स सीखने या टेम्पलेट्स के साथ खेलने के लिए मजबूर करते हैं। विजुअल पैराडाइग्म AI चैटबॉट के साथ, आप बस अपने विचार को सरल अंग्रेजी में वर्णित करें—जैसे “सेंसर और डेटा प्रोसेसर वाले मौसम पूर्वानुमान प्रणाली के लिए SysML ब्लॉक परिभाषा आरेख बनाएं”—और यह क्षणों में एक पूर्ण, दृश्य रूप से सुंदर आरेख उत्पन्न करता है। डिज़ाइन कौशल की आवश्यकता नहीं है; AI लेआउट, संबंधों और लेबलिंग को स्वचालित रूप से संभालता है। यह त्वरित प्रोटोटाइपिंग, ब्रेनस्टॉर्मिंग सत्रों या अस्पष्ट आवश्यकताओं को स्टेकहोल्डर्स के लिए स्पष्ट दृश्यों में बदलने के लिए आदर्श है।

2. संवादात्मक सुधार और आवर्धित डिज़ाइन

मॉडलिंग एक बार में करने वाला कार्य नहीं है। चैटबॉट मार्गदर्शित चर्चा में अद्वितीय है: ‘इलेक्ट्रिक कार और वाहन के बीच एक सामान्यीकरण जोड़ें’ या ‘प्रोजेक्ट मैनेजमेंट टूल डायग्राम में संरचना को सुधारें’ कहकर पूछें, और यह तुरंत अपडेट करता है बिना संदर्भ को खोए। यह यहां तक कि सुझाव भी देता है, जैसे गायब संबंधों या संरचनात्मक अंतराल का पता लगाना, जिससे आपका डायग्राम एक जीवंत, विकसित होता मॉडल बन जाता है। यह इंटरैक्टिव वर्कफ्लो गहन खोज को बढ़ावा देता है और तार्किक सुसंगतता सुनिश्चित करता है—कार्यशालाओं या अकेले सुधार के लिए आदर्श।

3. सटीकता और सुसंगतता के लिए उद्योग मानकों का पालन

सामान्य उद्देश्य वाले एआई उपकरणों के विपरीत जो पैटर्न पर आधारित आकर्षक लेकिन अस्पष्ट दृश्य उत्पन्न करते हैं, विजुअल पैराडाइग्म का चैटबॉट वास्तविक दुनिया के औपचारिक मानकों जैसे UML, SysML, ArchiMate, C4, BPMN, और व्यावसायिक ढांचे (उदाहरण के लिए SWOT, PESTLE)। यह डायग्राम उत्पन्न करता है जो केवल दृश्य रूप से सही नहीं बल्कि अर्थपूर्ण रूप से सही भी होते हैं, जिससे संबंधों, वर्गीकरणों और नोटेशन में त्रुटियों को कम किया जाता है। सिस्टम इंजीनियर्स के लिए इसका अर्थ है विश्वसनीय आउटपुट जिन्हें आवश्यकताओं से जोड़ा जा सकता है या प्रमाणीकरण के लिए निर्यात किया जा सकता है—बिना अनुमान के।

4. बिना रुकावट का एकीकरण और कार्यप्रवाह निरंतरता

विजुअल पैराडाइग्म ऑनलाइन के मूलभूत विशेषता के रूप में (प्रोफेशनल एडिशन उपयोगकर्ताओं और उनसे ऊपर के लिए डेस्कटॉप एक्सेस के साथ), यह वेब, डेस्कटॉप और टीम कार्यस्थलों के बीच बिना किसी दिक्कत के सिंक करता है। चैट में उत्पन्न करें, वास्तविक समय में सहयोग से सुधारें, और एडिटेबल मॉडल को सीधे अपने VP प्रोजेक्ट में आयात करें उन्नत विश्लेषण, संस्करण नियंत्रण या कोड/डेटाबेस से जोड़ने के लिए। अब तक के अलगाव या फाइल हस्तांतरण की आवश्यकता नहीं—यह वास्तविक एंड-टू-एंड सहायक है जो विचार से लागू करने तक विस्तारित हो सकता है।

5. विविध उपयोग के मामलों और सीखने के लिए व्यापक समर्थन

• क्षेत्रों को शामिल किया गया: सॉफ्टवेयर (अनुक्रम आरेख, ERD) से लेकर एंटरप्राइज आर्किटेक्चर (ArchiMate दृष्टिकोण), एजाइल (बैकलॉग सुधार), प्रोजेक्ट मैनेजमेंट (जोखिम का अनुमान), और रणनीति (Ansoff मैट्रिक्स) तक।
• शैक्षिक लाभ: यह एक ट्यूटर के रूप में भी कार्य करता है—‘इस BDD में संरचना को समझाएं’ कहकर विश्लेषण करें, या UML को हाथ से दृश्यात्मक तरीके से सीखने के लिए उदाहरण उत्पन्न करें। छात्रों, टीम के आगमन के लिए या तकनीकी नहीं जानने वाले उपयोगकर्ताओं के लिए बहुत अच्छा है जो विचारों को चर्चा करने योग्य मॉडल में बदलते हैं।
• एआई ऐप लाइब्रेरी: बॉटलनेक डिटेक्शन या इन्फोग्राफिक निर्माण जैसे कार्यों के लिए 50 से अधिक विशिष्ट ऐप्स इसके उपयोग को डायग्रामों से आगे तक बढ़ाते हैं।

6. साबित दक्षता और रिटर्न ऑन इन्वेस्टमेंट

उपयोगकर्ता द्वारा हाथ से काम करने के घंटों को कम करने की रिपोर्ट की गई है, जिससे त्वरित निर्णय लेने और बेहतर टीम समन्वय की संभावना होती है। दुनिया भर के 320,000 से अधिक पेशेवरों द्वारा विश्वास किया गया है—जिसमें उद्यम, विश्वविद्यालय और सरकारें शामिल हैं—यह वास्तविक दुनिया की विश्वसनीयता के लिए टेस्ट किया गया है। इसके अलावा, निरंतर अपडेट (नए फीचर अक्सर जारी किए जाते हैं), आपके टूलकिट को भविष्य के लिए सुरक्षित बनाते हैं।

निष्कर्ष

यह ट्यूटोरियल आपको एआई चैटबॉट का उपयोग करके बनाने के लिए ज्ञान प्रदान करता हैसिसएमएल ब्लॉक डिफिनिशन डायग्राम को आसानी से बनाने के लिए। ब्लॉक, संघटन, एग्रीगेशन और सामान्यीकरण जैसी मुख्य अवधारणाओं को समझने से लेकर प्राकृतिक बातचीत के माध्यम से डायग्राम बनाने और सुधारने तक, आपने देखा कि यह तकनीक जटिल इंजीनियरिंग कार्यों को कैसे सरल बनाती है। उदाहरण इसके व्यावहारिक अनुप्रयोग को दर्शाते हैं, जबकि लाभ इसके समय बचाने और सटीकता में वृद्धि करने के महत्व को रेखांकित करते हैं।

कार्यप्रणाली को बदलने के लिए तैयार हैं? अपनाएं एआई-संचालित मॉडलिंग उत्पादकता पर ध्यान केंद्रित करने के लिए उपकरणों के बजाय। आज ही एआई के साथ बातचीत शुरू करें—अपनी प्रणाली का वर्णन करें, इटरेट करें, और अपने विचारों को संरचनात्मक रूप देखें। अधिक संसाधनों के लिए प्रदाता के टूल, ब्लॉग और फोरम का अन्वेषण करें। स्पष्टता और गति के साथ अपने सिस्टम इंजीनियरिंग को रिवॉल्यूशनरी बनाएं!
