State Machine डायग्राम समेकित मॉडलिंग भाषा (UML), जिसका उपयोग प्रणाली के गतिशील व्यवहार को मॉडल करने के लिए किया जाता है, जिसमें एक वस्तु के विभिन्न अवस्थाओं को दिखाया जाता है और उन अवस्थाओं के बीच संक्रमण को दर्शाया जाता है। इस ट्यूटोरियल में State Machine डायग्राम, उनके मुख्य घटकों और उन्हें प्रभावी ढंग से बनाने के तरीकों का गहन अध्ययन किया जाएगा। हम Visual Paradigm का परिचय भी देंगे, जो डेवलपर्स के लिए सबसे अच्छे सॉफ्टवेयर मॉडलिंग टूलों में से एक है।
State Machine डायग्राम क्या है?

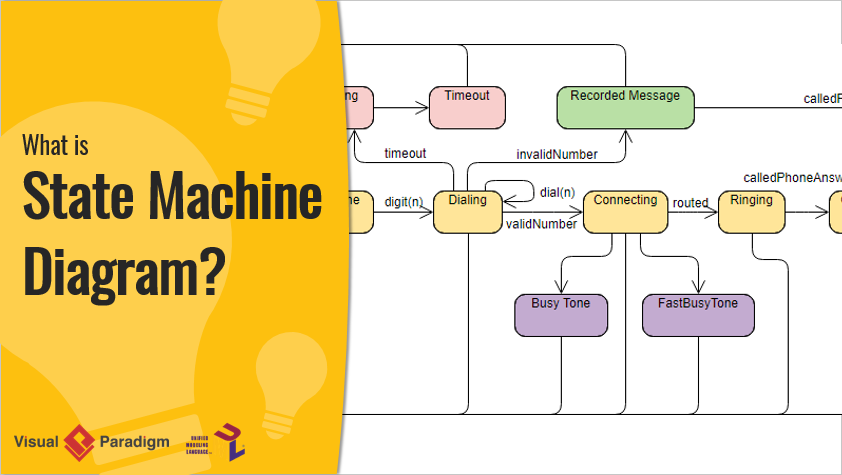

एक State Machine डायग्राम, जिसे Statechart या State डायग्राम के रूप में भी जाना जाता है, UML में एक व्यवहार डायग्राम है जो एक वस्तु की विभिन्न अवस्थाओं और उन अवस्थाओं के बीच घटनाओं के प्रतिक्रिया में होने वाले संक्रमण को दिखाता है। यह वस्तु के जीवनचक्र को मॉडल करने के लिए विशेष रूप से उपयोगी है, जिसमें उसके निर्माण से लेकर समाप्ति तक का समावेश होता है।
State Machine डायग्राम के मुख्य घटक
1. अवस्थाएं
अवस्थाएं उन स्थितियों या स्थितियों का प्रतिनिधित्व करती हैं जिनमें एक वस्तु मौजूद हो सकती है। प्रत्येक अवस्था में प्रवेश कार्य, निकास कार्य और उस अवस्था में वस्तु के रहने के दौरान होने वाले कार्य हो सकते हैं।
2. संक्रमण
संक्रमण अवस्थाओं के बीच के मार्ग हैं, जो घटना के कारण अवस्था में परिवर्तन को दर्शाते हैं। संक्रमण में गार्ड (शर्तें) और उनसे जुड़े कार्य हो सकते हैं।
3. घटनाएं
घटनाएं अवस्थाओं के बीच संक्रमण को ट्रिगर करने वाली घटनाएं हैं। वे बाहरी (उदाहरण के लिए, उपयोगकर्ता इनपुट) या आंतरिक (उदाहरण के लिए, एक टाइमर समाप्त होना) हो सकती हैं।
4. कार्य
कार्य संक्रमण के दौरान या एक अवस्था के भीतर किए जाने वाले संचालन हैं। इनमें प्रवेश कार्य (अवस्था में प्रवेश करते समय किए जाने वाले), निकास कार्य (अवस्था से बाहर निकलते समय किए जाने वाले) या अवस्था में कार्य (अवस्था में रहते समय किए जाने वाले) शामिल हो सकते हैं।
5. प्रारंभिक और अंतिम अवस्थाएं
प्रारंभिक अवस्था अवस्था मशीन का आरंभ बिंदु है, जिसे एक ठोस गोले द्वारा दर्शाया जाता है। अंतिम अवस्था अंत बिंदु है, जिसे एक ठोस गोले के चारों ओर एक गोला द्वारा दर्शाया जाता है।
6. निर्णय नोड्स
निर्णय नोड्स (हीरे के आकार के) उन बिंदुओं का प्रतिनिधित्व करते हैं जहां प्रवाह कुछ शर्तों के आधार पर शाखा में बंट सकता है।
State Machine डायग्राम बनाना
चरण-दर-चरण गाइड
- अवस्थाओं की पहचान करें: अपनी वस्तु के विभिन्न अवस्थाओं को निर्धारित करें। उदाहरण के लिए, एक सरल लॉगिन प्रणाली में, अवस्थाएं “बेकार”, “इनपुट का इंतजार”, “प्रमाणीकरण कर रहा है”, और “लॉगिन किया गया” हो सकती हैं।
- संक्रमण को परिभाषित करें: अवस्थाओं के बीच संक्रमण के कारण बनाने वाली घटनाओं की पहचान करें। उदाहरण के लिए, उपयोगकर्ता नाम और पासवर्ड दर्ज करने से “इनपुट का इंतजार” से “प्रमाणीकरण कर रहा है” में संक्रमण शुरू हो सकता है।
- कार्य और गार्ड जोड़ें: संक्रमण के दौरान या अवस्था के भीतर होने वाले किसी भी कार्य को निर्दिष्ट करें। संक्रमण में गार्ड जोड़ें ताकि उस संक्रमण के होने के लिए आवश्यक शर्तों को परिभाषित किया जा सके।
- डायग्राम बनाएं: UML टूल का उपयोग करके State Machine डायग्राम बनाएं। प्रारंभिक अवस्था से शुरू करें और आवश्यकता के अनुसार अवस्थाओं, संक्रमणों, कार्यों और गार्ड को जोड़ें।
उदाहरण आरेख
आप्रेजेंट किए गए उदाहरण आरेख को समझने के लिए आइए इसे विभाजित करें:
- प्रारंभिक काल्पनिक अवस्था: आरेख प्रारंभिक काल्पनिक अवस्था से शुरू होता है, जिसे एक ठोस वृत्त द्वारा दर्शाया गया है।
- अवस्था1: पहली अवस्था “अवस्था1” है, जिसमें प्रवेश कार्य (क्रिया 1_1) और अवस्था में क्रियाएँ (क्रिया 1_2) हैं।
- संक्रमण: “अवस्था1” से “अवस्था2” तक संक्रमण घटना [गार्ड1] द्वारा उद्दीप्त होता है और क्रियाA करता है।
- अवस्था2: दूसरी अवस्था “अवस्था2” है, जिसमें प्रवेश कार्य (क्रिया 2_1), अवस्था में क्रियाएँ (क्रिया 2_3) और निकास कार्य (क्रिया 2_2) हैं।
- निर्णय नोड: एक निर्णय नोड गार्ड [गार्ड3] और [गार्ड2] के आधार पर प्रवाह को शाखित करता है, जिससे अलग-अलग क्रियाएँ (क्रियाB और क्रिया 3_1) होती हैं।
- अंतिम अवस्था: आरेख एक अंतिम अवस्था के साथ समाप्त होता है, जिसे एक बाहरी वृत्त के साथ ठोस वृत्त द्वारा दर्शाया गया है।
राज्य मशीन आरेखों के लिए सर्वोत्तम अभ्यास
- इसे सरल रखें: आरेख को अत्यधिक जटिल न बनाएं। महत्वपूर्ण अवस्थाओं और संक्रमणों पर ध्यान केंद्रित करें।
- वर्णनात्मक नामों का उपयोग करें: अवस्थाओं और घटनाओं के नाम स्पष्ट रूप से रखें ताकि आरेख समझने में आसान हो।
- क्रियाओं और गार्ड्स का दस्तावेजीकरण करें: संक्रमण से जुड़ी किसी भी क्रिया और गार्ड का स्पष्ट रूप से दस्तावेजीकरण करें ताकि आरेख स्वयं स्पष्ट हो।
- समीक्षा और पुनरावृत्ति करें: तंत्र के विकास के साथ आरेख की नियमित समीक्षा और अद्यतन करें।
UML के लिए विजुअल पैराडाइम का परिचय
विजुअल पैराडाइम एक प्रमुख सॉफ्टवेयर मॉडलिंग उपकरण है जो विस्तृत श्रेणी के समर्थन करता हैUML आरेख, जिसमें शामिल हैंराज्य मशीन आरेख। इसमें एक स्पष्ट इंटरफेस, शक्तिशाली विशेषताएँ और व्यापक दस्तावेजीकरण है, जो इसे सॉफ्टवेयर विकासकर्ताओं के लिए आदर्श विकल्प बनाता है।
विजुअल पैराडाइग्म की मुख्य विशेषताएं
- उपयोगकर्ता-अनुकूल इंटरफेस: आरेख बनाने और संपादित करने के लिए उपयोग में आसान ड्रैग-एंड-ड्रॉप इंटरफेस।
- व्यापक UML समर्थन: सभी प्रकार के UML आरेखों का समर्थन करता है, जिसमें क्लास आरेख, अनुक्रम आरेख और उपयोग केस आरेख शामिल हैं।
- सहयोग उपकरण: एक ही प्रोजेक्ट पर एक साथ कई उपयोगकर्ताओं के काम करने की अनुमति देता है, संस्करण नियंत्रण और सहयोग विशेषताओं के साथ।
- एकीकरण: लोकप्रिय विकास उपकरणों और प्लेटफॉर्म, जैसे ईक्लिप्स, विजुअल स्टूडियो और गिट के साथ एकीकृत होता है।
- व्यापक दस्तावेज़ीकरण: उपयोगकर्ताओं को तेजी से शुरुआत करने में मदद करने के लिए विस्तृत दस्तावेज़ीकरण, ट्यूटोरियल और उदाहरण प्रदान करता है।
विजुअल पैराडाइग्म के साथ शुरुआत करें
- डाउनलोड और स्थापित करें: सॉफ्टवेयर डाउनलोड और स्थापित करने के लिए विजुअल पैराडाइग्म वेबसाइट पर जाएं।
- एक नया प्रोजेक्ट बनाएं: विजुअल पैराडाइग्म खोलें और अपने UML आरेखों के लिए एक नया प्रोजेक्ट बनाएं।
- अपना आरेख बनाएं: अपने आरेख बनाना शुरू करने के लिए स्टेट मशीन आरेख टूल का उपयोग करें। कैनवास पर राज्यों, संक्रमणों और अन्य तत्वों को ड्रैग और ड्रॉप करें।
- अनुकूलित करें और दस्तावेज़ीकरण करें: क्रियाओं, गार्ड्स और अन्य विवरणों को जोड़कर आरेख को अनुकूलित करें। नोट्स और विवरण जोड़ने के लिए दस्तावेज़ीकरण विशेषताओं का उपयोग करें।
- सहयोग करें और साझा करें: अपने आरेख को टीम सदस्यों के साथ साझा करें और वास्तविक समय में सहयोग करें। प्रस्तुतियों और दस्तावेज़ीकरण के लिए आरेख को विभिन्न फॉर्मेट में निर्यात करें।
निष्कर्ष
स्टेट मशीन आरेख प्रणालियों के गतिशील व्यवहार के मॉडलिंग के लिए एक शक्तिशाली उपकरण हैं। मुख्य घटकों और उत्तम व्यवहार को समझकर, आप ऐसे प्रभावी आरेख बना सकते हैं जो जटिल प्रणालियों के डिजाइन और दस्तावेज़ीकरण में मदद करते हैं।UML के लिए विजुअल पैराडाइग्म सॉफ्टवेयर विकासकर्ताओं के लिए एक उत्तम विकल्प है, जो UML आरेख बनाने और प्रबंधित करने के लिए व्यापक विशेषताओं और एक स्पष्ट इंटरफेस प्रदान करता है।
अपनी यात्रा की शुरुआत करें स्टेट मशीन आरेख और विजुअल पैराडाइम आज, और अपने सॉफ्टवेयर मॉडलिंग क्षमताओं को अगले स्तर पर ले जाएं।
