UML आरेखों का व्यापक गाइड

एकीकृत मॉडलिंग भाषा (UML) एक मानकीकृत मॉडलिंग भाषा है जिसका उपयोग एक प्रणाली के डिज़ाइन को दृश्य रूप से दिखाने के लिए किया जाता है। यह सॉफ्टवेयर प्रणालियों के लिए ब्लूप्रिंट बनाने का एक तरीका प्रदान करता है, जिसमें प्रणाली की संरचना, व्यवहार और अंतरक्रियाओं जैसे विभिन्न पहलुओं को दर्शाया जाता है। इस गाइड में UML आरेखों के महत्वपूर्ण प्रकार, उनके उद्देश्य और उन्हें प्रभावी ढंग से बनाने के तरीके शामिल होंगे।

UML का परिचय

UML एक आरेखीय भाषा है जिसका उपयोग सॉफ्टवेयर-आधारित प्रणाली के कलाकृतियों को दृश्य रूप से दिखाने, निर्दिष्ट करने, निर्माण करने और दस्तावेज़ीकरण के लिए किया जाता है। इसका विकास सॉफ्टवेयर डिज़ाइन बनाने और साझा करने के लिए एक मानक तरीका प्रदान करने के लिए किया गया था। UML में एक समग्र आरेखों का संग्रह है जिसका उपयोग प्रणाली के विभिन्न पहलुओं को मॉडल करने के लिए किया जा सकता है।

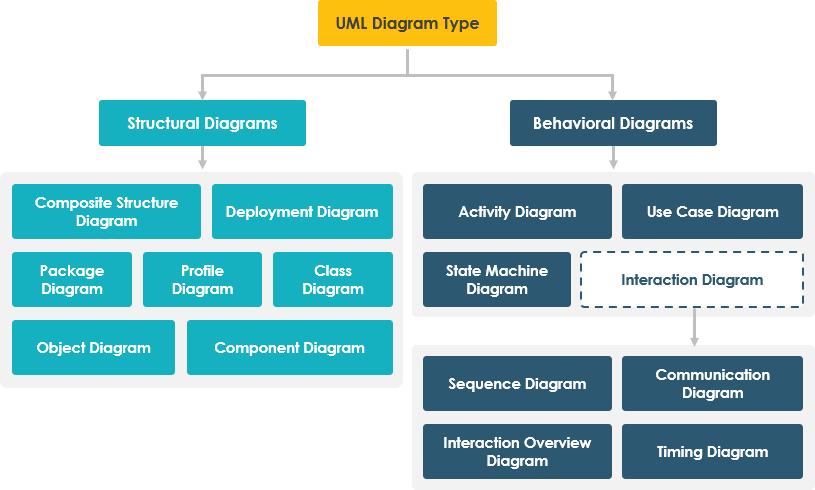

UML आरेखों के प्रकार

UML आरेखों को दो मुख्य प्रकार में वर्गीकृत किया गया है: संरचनात्मक आरेख और व्यवहारात्मक आरेख।

संरचनात्मक आरेख

संरचनात्मक आरेख प्रणाली के स्थिर पहलुओं का प्रतिनिधित्व करते हैं, जिसमें मॉडलिंग की जा रही प्रणाली में मौजूद रहने वाली चीजों पर ध्यान केंद्रित किया जाता है।

1. वर्ग आरेख
   • उद्देश्य: प्रणाली की स्थिर संरचना को दर्शाता है, जिसमें वर्ग, गुण, विधियाँ और उनके बीच के संबंध शामिल हैं।
   • घटक: वर्ग, गुण, विधियाँ, संबंध, समूहन, संयोजन और विरासत।
   • उपयोग: प्रणाली की संरचना के विस्तृत मॉडलिंग के लिए उपयोग किया जाता है, मुख्य घटकों और उनके अंतरक्रियाओं की पहचान करने के लिए।
2. वस्तु आरेख
   • उद्देश्य: एक निश्चित समय पर प्रणाली की विस्तृत स्थिति का एक स्नैपशॉट प्रस्तुत करता है।
   • घटक: वस्तुएँ और उनके संबंध, जो वर्ग आरेख में वर्गों और संबंधों के उदाहरण हैं।
   • उपयोग: एक निश्चित समय पर प्रणाली की संरचना के उदाहरणों को दर्शाने के लिए उपयोग किया जाता है।
3. घटक आरेख
   • उद्देश्य: प्रणाली के भौतिक घटकों के व्यवस्था और एक दूसरे के साथ अंतरक्रिया को वर्णित करता है।
   • घटक: घटक, इंटरफेस, पोर्ट और कनेक्टर।
   • उपयोग: प्रणाली के भौतिक पहलुओं को मॉडल करने के लिए उपयोग किया जाता है, जैसे एक्जीक्यूटेबल, लाइब्रेरी और फाइलें।
4. डेप्लॉयमेंट आरेख
   • उद्देश्य: रन-टाइम प्रोसेसिंग नोड्स और उन पर रहने वाले घटकों के विन्यास को दिखाता है।
   • घटक: नोड्स, आर्टिफैक्ट्स और संचार मार्ग।
   • उपयोग: नोड्स पर आर्टिफैक्ट्स के भौतिक डेप्लॉयमेंट को मॉडल करने के लिए उपयोग किया जाता है, जिसमें सिस्टम की हार्डवेयर टोपोलॉजी को दर्शाया जाता है।
5. पैकेज डायग्राम
   • उद्देश्य: मॉडल के तत्वों को समूहों में व्यवस्थित करता है, जिन्हें पैकेज कहा जाता है, ताकि बेहतर संरचना और प्रबंधन संभव हो।
   • घटक: पैकेज और उनके निर्भरताएं।
   • उपयोग: संबंधित तत्वों को एक साथ जोड़कर बड़े सिस्टम को व्यवस्थित और प्रबंधित करने के लिए उपयोग किया जाता है।
6. कॉम्पोजिट स्ट्रक्चर डायग्राम
   • उद्देश्य: क्लासिफायर की आंतरिक संरचना को दिखाता है, जिसमें पोर्ट्स के माध्यम से वातावरण के साथ इसके अंतरक्रियाओं को शामिल किया गया है।
   • घटक: भाग, पोर्ट्स, कनेक्टर्स और सहयोग।
   • उपयोग: क्लास की आंतरिक संरचना को मॉडल करने के लिए उपयोग किया जाता है, जिसमें अन्य भागों के साथ इसकी अंतरक्रियाओं को शामिल किया गया है।

व्यवहार डायग्राम

व्यवहार डायग्राम सिस्टम के गतिशील पहलुओं का प्रतिनिधित्व करते हैं, जिसमें मॉडल किए जा रहे सिस्टम में क्या होना चाहिए, इस पर ध्यान केंद्रित किया जाता है।

1. उपयोग केस डायग्राम
   • उद्देश्य: एक्टर्स और उपयोग केस के संदर्भ में सिस्टम द्वारा प्रदान की जाने वाली कार्यक्षमता का वर्णन करता है।
   • घटक: एक्टर्स, उपयोग केस और उनके बीच संबंध।
   • उपयोग: उपयोगकर्ता के दृष्टिकोण से सिस्टम की कार्यात्मक आवश्यकताओं को कैप्चर करने के लिए उपयोग किया जाता है।
2. अनुक्रम डायग्राम
   • उद्देश्य: उपयोग के एक विशिष्ट परिदृश्य में वस्तुओं के बीच अंतरक्रिया को दर्शाता है, जिसमें संदेशों के अदला-बदली के क्रम पर ध्यान केंद्रित किया जाता है।
   • घटक: वस्तुएँ, जीवन रेखाएँ, संदेश और सक्रियता बार।
   • उपयोग: एक विशिष्ट परिदृश्य में वस्तुओं के बीच अंतरक्रिया को मॉडल करने के लिए उपयोग किया जाता है, जिसमें घटनाओं के क्रम को दर्शाया जाता है।
3. संचार आरेख
   • उद्देश्य: वस्तुओं के बीच संबंधों और उनके बीच प्रवाहित होने वाले संदेशों पर जोर देता है।
   • घटक: वस्तुएँ, लिंक और संदेश।
   • उपयोग: वस्तुओं के बीच अंतरक्रिया को मॉडल करने के लिए उपयोग किया जाता है, जिसमें अंतरक्रिया की संरचना पर ध्यान केंद्रित किया जाता है।
4. अवस्था मशीन आरेख
   • उद्देश्य: एक वस्तु की अवस्थाओं और घटनाओं के प्रतिक्रिया में उन अवस्थाओं के बीच संक्रमण का वर्णन करता है।
   • घटक: अवस्थाएँ, संक्रमण, घटनाएँ और क्रियाएँ।
   • उपयोग: वस्तु के जीवनचक्र के दौरान व्यवहार को मॉडल करने के लिए उपयोग किया जाता है, जिसमें विभिन्न अवस्थाएँ और संक्रमण को दर्शाया जाता है।
5. गतिविधि आरेख
   • उद्देश्य: एक प्रणाली के कार्यप्रवाह को मॉडल करता है, जिसमें गतिविधियों के क्रम और एक गतिविधि से दूसरी गतिविधि तक नियंत्रण के प्रवाह को दर्शाता है।
   • घटक: गतिविधियाँ, क्रियाएँ, नियंत्रण प्रवाह, वस्तु प्रवाह और स्विमलेन।
   • उपयोग: प्रणाली के गतिशील पहलुओं को मॉडल करने के लिए उपयोग किया जाता है, जिसमें नियंत्रण और डेटा के प्रवाह पर ध्यान केंद्रित किया जाता है।
6. अंतरक्रिया अवलोकन आरेख
   • उद्देश्य: प्रणाली में अंतरक्रियाओं के उच्च स्तर के दृश्य को प्रदान करता है, जिसमें अंतरक्रियाओं के क्रम और उनके संबंधों को दर्शाता है।
   • घटक: इंटरैक्शन ओवरव्यू फ्रेम, इंटरैक्शन उद्भव और अनुक्रम आरेख।
   • उपयोग: एक प्रणाली में इंटरैक्शन के ओवरव्यू को प्रदान करने के लिए उपयोग किया जाता है, विभिन्न इंटरैक्शन के बीच क्रम और संबंधों को दर्शाता है।
7. समय आरेख
   • उद्देश्य: वस्तुओं के बीच समय के साथ इंटरैक्शन को दर्शाता है, जिसमें समय सीमाओं और इंटरैक्शन के अवधि पर ध्यान केंद्रित किया जाता है।
   • घटक: लाइफलाइन, अवधि सीमाएँ, समय सीमाएँ और राज्य समय रेखाएँ।
   • उपयोग: एक प्रणाली के समय संबंधी पहलुओं को मॉडल करने के लिए उपयोग किया जाता है, वस्तुओं के बीच समय के साथ इंटरैक्शन को दर्शाता है।

यूएमएल आरेख बनाना

यूएमएल आरेख बनाने में कई चरण शामिल होते हैं, आवश्यकताओं की पहचान से लेकर आरेखों के डिज़ाइन और सुधार तक। यूएमएल आरेख बनाने के लिए सामान्य चरण निम्नलिखित हैं:

1. आवश्यकताओं की पहचान करें: प्रणाली की आवश्यकताओं और उन पहलुओं को समझें जिन्हें मॉडल करने की आवश्यकता है।
2. उपयुक्त आरेख चुनें: उस यूएमएल आरेख के प्रकार का चयन करें जो आपके द्वारा मॉडल किए जाने वाले प्रणाली के पहलू के लिए सबसे उपयुक्त हो।
3. घटकों को परिभाषित करें: महत्वपूर्ण घटकों, जैसे क्लास, वस्तुएँ, एक्टर्स और उपयोग केस, की पहचान करें जो आरेख में शामिल किए जाएंगे।
4. आरेख बनाएं: आरेख बनाने के लिए यूएमएल मॉडलिंग टूल का उपयोग करें, घटकों को रखें और उनके संबंधों को परिभाषित करें।
5. आरेख को सुधारें: सटीकता और पूर्णता सुनिश्चित करने के लिए आरेख की समीक्षा और सुधार करें।
6. आरेख की पुष्टि करें: स्टेकहोल्डर्स के साथ आरेख की पुष्टि करें ताकि यह आवश्यकताओं को पूरा करे और प्रणाली का सही रूप दर्शाए।

यूएमएल आरेख बनाने के लिए उपकरण

यूएमएल आरेख बनाने के लिए कई उपकरण उपलब्ध हैं, जो सरल ड्राइंग टूल से लेकर व्यापक मॉडलिंग वातावरण तक हैं। कुछ लोकप्रिय यूएमएल उपकरण इस प्रकार हैं:

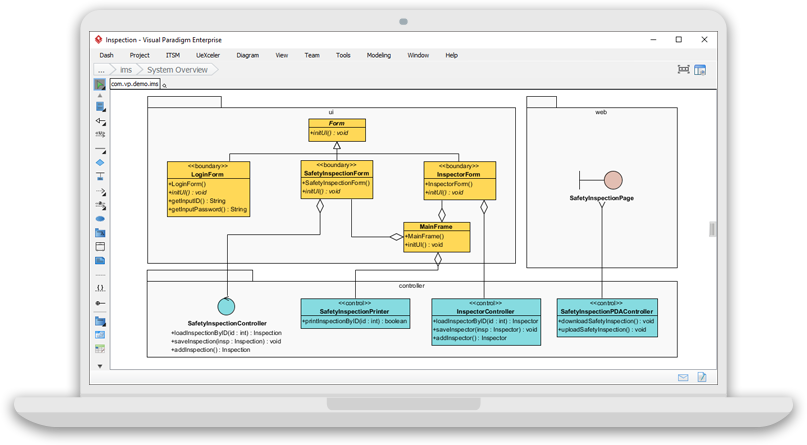

1. विजुअल पैराडाइग्म: एक व्यापक मॉडलिंग उपकरण जो सभी प्रकार के यूएमएल आरेखों का समर्थन करता है और आरेख बनाने और प्रबंधित करने के लिए उपयोगकर्ता-अनुकूल इंटरफेस प्रदान करता है।
2. माइक्रोसॉफ्ट विज़ियो: एक शक्तिशाली डायग्रामिंग टूल जो UML डायग्राम का समर्थन करता है और अन्य माइक्रोसॉफ्ट ऑफिस एप्लिकेशन के साथ एकीकृत है।
3. स्टारयूएमएल: एक सॉफ्टवेयर मॉडलिंग टूल जो UML और अन्य मॉडलिंग भाषाओं का समर्थन करता है, डायग्राम बनाने और प्रबंधित करने के लिए विभिन्न विशेषताएं प्रदान करता है।
4. ड्रॉ.आईओ: एक मुफ्त ऑनलाइन डायग्रामिंग टूल जो UML डायग्राम का समर्थन करता है और डायग्राम बनाने और साझा करने के लिए उपयोगकर्ता-अनुकूल इंटरफेस प्रदान करता है।

निष्कर्ष

UML डायग्राम एक प्रणाली के डिज़ाइन को दृश्य रूप से दिखाने और संचारित करने के लिए आवश्यक उपकरण हैं। विभिन्न प्रकार के UML डायग्राम और उनके उद्देश्यों को समझकर आप प्रणाली की संरचना और व्यवहार को प्रभावी ढंग से मॉडल कर सकते हैं, जिससे सभी पहलुओं को सही ढंग से प्रस्तुत किया जा सके। चाहे आप सॉफ्टवेयर विकासकर्ता, वास्तुकार या विश्लेषक हों, UML डायग्राम को समझने से आपकी जटिल प्रणालियों के डिज़ाइन और संचार की क्षमता में सुधार होगा।

संदर्भ

1. UML क्लास डायग्राम ट्यूटोरियल
   • यह ट्यूटोरियल UML क्लास डायग्राम के लिए एक व्यापक मार्गदर्शिका प्रदान करता है, जिसमें बुनियादी अवधारणाओं से लेकर उन्नत विचारों तक को शामिल किया गया है। इसमें विस्तृत व्याख्याएं और उदाहरण शामिल हैं जो आपको क्लास डायग्राम को समझने और बनाने में मदद करेंगे10.
2. यूनिफाइड मॉडलिंग भाषा (UML) क्या है?
   • यह लेख यूनिफाइड मॉडलिंग भाषा (UML) का परिचय देता है, इसके उद्देश्य, इतिहास और 13 अलग-अलग प्रकार के UML डायग्राम की व्याख्या करता है। इसमें प्रत्येक डायग्राम प्रकार के विस्तृत विवरण और उदाहरण शामिल हैं जो आपको उनके उपयोग को समझने में मदद करेंगे11.
3. 14 UML डायग्राम प्रकारों का समीक्षा
   • यह समीक्षा 14 UML डायग्राम प्रकारों के लिए एक त्वरित परिचय प्रदान करती है, जो आपको UML के विभिन्न पहलुओं को समझने और इसे सीखने के तरीके को समझने में मदद करती है। इसमें आसान नेविगेशन के लिए UML मानचित्र और आपके UML यात्रा को मार्गदर्शन करने वाली शिक्षा योजना शामिल है12.
4. क्लास डायग्राम क्या है?
   • यह मार्गदर्शिका बताती है कि UML क्लास डायग्राम क्या है, इसके घटक क्या हैं और इसे कैसे बनाया जाता है। इसमें प्रणाली की संरचना, जिसमें क्लास, गुण, क्रियाएं और संबंध शामिल हैं, को कवर किया गया है, स्पष्ट उदाहरणों और टिप्स के साथ13.
5. UML प्रैक्टिकल गाइड – UML मॉडलिंग के बारे में आपको जो भी जानना चाहिए
   • यह प्रैक्टिकल गाइड UML मॉडलिंग के सभी पहलुओं को कवर करता है, बुनियादी अवधारणाओं से लेकर उन्नत तकनीकों तक। इसमें विभिन्न UML डायग्रामों, उनके उद्देश्यों और सॉफ्टवेयर विकास में उनके प्रभावी उपयोग के विस्तृत व्याख्याएं शामिल हैं14.
6. ऑनलाइन UML डायग्राम टूल
   • यह ऑनलाइन UML डायग्राम टूल आपको UML डायग्राम बनाने के लिए तेजी से और आसानी से अनुमति देता है। इसमें तेज और स्पष्ट वेब UML संपादक, शक्तिशाली डायग्रामिंग उपकरण और तुरंत UML सिंटैक्स जांच के साथ विशेषताएं हैं15.
7. सीक्वेंस डायग्राम क्या है?
   • यह गाइड बताता है कि UML सीक्वेंस डायग्राम क्या है, इसके घटक क्या हैं और इसे कैसे बनाया जाता है। यह एक प्रणाली के गतिशील व्यवहार को कवर करता है, जिसमें वस्तुएं, लाइफलाइन्स, संदेश और अंतरक्रियाएं शामिल हैं, स्पष्ट उदाहरणों और टिप्स के साथ16.
8. UML सीक्वेंस डायग्राम का उपयोग करके लूपिंग और इटरेशन लॉजिक का मॉडलिंग – Cybermedian
   • यह लेख बताता है कि UML सीक्वेंस डायग्राम का उपयोग करके लूपिंग और इटरेशन लॉजिक का मॉडलिंग कैसे किया जाता है। यह जटिल अंतरक्रियाओं के प्रतिनिधित्व के बारे में जानकारी प्रदान करता है और अवधारणाओं को समझाने के लिए उदाहरण शामिल करता है17.
9. UML डायग्राम: एक व्यापक गाइड – Cybermedian
   • यह व्यापक गाइड UML डायग्राम के तीन मुख्य प्रकारों: संरचनात्मक डायग्राम, व्यवहारात्मक डायग्राम और अंतरक्रिया डायग्राम को कवर करता है। इसमें उनके उद्देश्यों, घटकों और सॉफ्टवेयर इंजीनियरिंग में उनके उपयोग के बारे में स्पष्टीकरण दिया गया है18.
10. मुफ्त UML टूल

• यह मुफ्त ऑनलाइन UML टूल आपको एक सरल और स्पष्ट संपादक के साथ UML डायग्राम आसानी से बनाने की अनुमति देता है। इसमें विज्ञापन नहीं हैं, आकृतियों या डायग्रामों की संख्या पर कोई सीमा नहीं है, और आपके डायग्रामों को बेहतर बनाने के लिए विभिन्न स्वरूपण विकल्प हैं19.
