वेबस्टोर सिस्टम आर्किटेक्चर का व्यापक गाइड

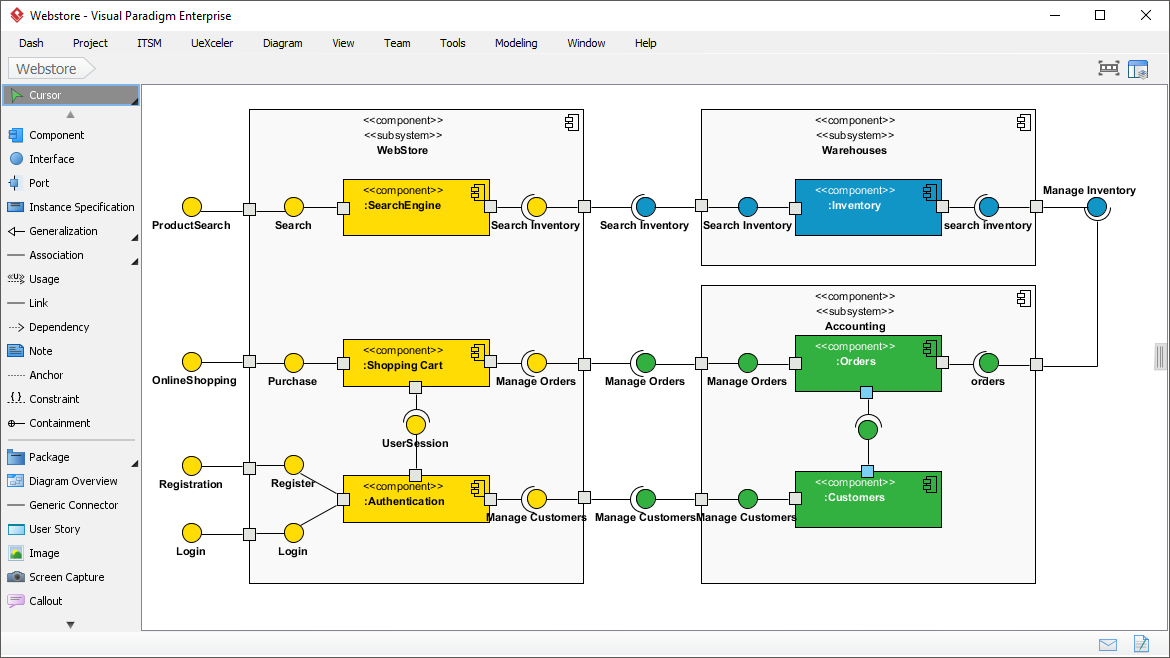

यह गाइड आरेख में दिखाए गए वेबस्टोर सिस्टम आर्किटेक्चर का विस्तृत अवलोकन प्रदान करता है। सिस्टम कई उपप्रणालियों और घटकों में विभाजित है, जिनमें से प्रत्येक विशिष्ट कार्यों के लिए उत्तरदायी है। आर्किटेक्चर मॉड्यूलरता, स्केलेबिलिटी और रखरखाव को सुनिश्चित करता है।

1. समीक्षा

वेबस्टोर सिस्टम ऑनलाइन शॉपिंग प्लेटफॉर्म से संबंधित विभिन्न कार्यों को संभालने के लिए डिज़ाइन किया गया है। इसे तीन मुख्य उपप्रणालियों में विभाजित किया गया है: वेबस्टोर, गोदाम और लेखा। प्रत्येक उपप्रणाली में घटक होते हैं जो एक दूसरे के साथ बातचीत करते हैं ताकि उपयोगकर्ता को बिना रुकावट का अनुभव प्रदान किया जा सके।

2. उपप्रणालियाँ और घटक

वेबस्टोर उपप्रणाली

वेबस्टोर उपप्रणाली ऑनलाइन शॉपिंग प्लेटफॉर्म के मुख्य कार्यों के लिए उत्तरदायी है। इसमें निम्नलिखित घटक शामिल हैं:

• खोज इंजन घटक: उत्पाद खोज और इन्वेंटरी खोज का प्रबंधन करता है।
• शॉपिंग कार्ट घटक: उपयोगकर्ता के शॉपिंग कार्ट और खरीदारी प्रक्रियाओं का प्रबंधन करता है।
• प्रमाणीकरण घटक: उपयोगकर्ता पंजीकरण और लॉगिन का प्रबंधन करता है।

गोदाम उपप्रणाली

गोदाम उपप्रणाली इन्वेंटरी का प्रबंधन करती है और यह सुनिश्चित करती है कि उत्पाद खरीदने के लिए उपलब्ध हों। इसमें शामिल है:

• इन्वेंटरी घटक: इन्वेंटरी का प्रबंधन करता है और उपलब्ध उत्पादों की खोज करता है।

लेखा उपप्रणाली

लेखा उपप्रणाली आदेश प्रबंधन और ग्राहक की जानकारी का प्रबंधन करती है। इसमें शामिल है:

• आदेश घटक: आदेशों का प्रबंधन करता है और शॉपिंग कार्ट और ग्राहक घटकों के साथ बातचीत करता है।
• ग्राहक घटक: ग्राहक की जानकारी का प्रबंधन करता है और प्रमाणीकरण और आदेश घटकों के साथ बातचीत करता है।

3. घटक अंतरक्रियाएँ

खोज इंजन घटक

• उत्पाद खोज: उत्पादों की खोज शुरू करता है।
• इन्वेंटरी खोज: उपलब्ध उत्पादों के लिए इन्वेंटरी में खोज करता है।

शॉपिंग कार्ट घटक

• खरीदारी: खरीदारी प्रक्रिया का प्रबंधन करता है।
• आदेश प्रबंधित करें: आदेशों के प्रबंधन के लिए आदेश घटक के साथ अंतरक्रिया करता है।
• उपयोगकर्ता सत्र: खरीदारी प्रक्रिया के दौरान उपयोगकर्ता सत्र का प्रबंधन करता है।

प्रमाणीकरण घटक

• पंजीकरण: उपयोगकर्ता पंजीकरण का प्रबंधन करता है।
• लॉगिन: उपयोगकर्ता लॉगिन का प्रबंधन करता है।
• ग्राहकों का प्रबंधन करें: ग्राहक सूचना के प्रबंधन के लिए ग्राहक घटक के साथ अंतरक्रिया करता है।

इन्वेंटरी घटक

• इन्वेंटरी खोजें: उपलब्ध उत्पादों के लिए इन्वेंटरी की खोज करता है।
• इन्वेंटरी का प्रबंधन करें: इन्वेंटरी का प्रबंधन करता है और गोदाम उपप्रणाली के साथ अंतरक्रिया करता है।

आदेश घटक

• आदेश प्रबंधित करें: आदेशों के प्रबंधन के लिए खरीदारी गाड़ी और ग्राहक घटकों के साथ अंतरक्रिया करता है।

ग्राहक घटक

• ग्राहकों का प्रबंधन करें: ग्राहक सूचना के प्रबंधन के लिए प्रमाणीकरण और आदेश घटकों के साथ अंतरक्रिया करता है।

4. डेटा प्रवाह और अंतरक्रियाएं

उपयोगकर्ता अंतरक्रियाएं

• उत्पाद खोज: उपयोगकर्ता उत्पाद खोज शुरू करते हैं, जिसे खोज इंजन घटक द्वारा संभाला जाता है।
• पंजीकरण और लॉगिन: उपयोगकर्ता प्रमाणीकरण घटक के माध्यम से पंजीकरण और लॉगिन करते हैं।
• खरीदारी: उपयोगकर्ता अपने खरीदारी कार्ट में उत्पाद जोड़ते हैं और खरीदारी करने के लिए आगे बढ़ते हैं, जिसे खरीदारी कार्ट कंपोनेंट द्वारा संभाला जाता है।

आंतरिक अंतरक्रियाएँ

• इन्वेंटरी खोजें: सर्च इंजन और इन्वेंटरी कंपोनेंट उपलब्ध उत्पादों की खोज करने के लिए अंतरक्रिया करते हैं।
• आदेश प्रबंधित करें: खरीदारी कार्ट और आदेश कंपोनेंट आदेशों के प्रबंधन के लिए अंतरक्रिया करते हैं।
• ग्राहकों का प्रबंधन करें: प्रमाणीकरण और ग्राहक कंपोनेंट ग्राहक जानकारी के प्रबंधन के लिए अंतरक्रिया करते हैं।

5. निष्कर्ष

वेबस्टोर सिस्टम वास्तुकला को मॉड्यूलर और स्केलेबल बनाने के लिए डिज़ाइन किया गया है, जिसमें उपप्रणालियों और कंपोनेंट्स के बीच स्पष्ट अलगाव है। प्रत्येक कंपोनेंट की एक विशिष्ट भूमिका है और अन्य कंपोनेंट्स के साथ अंतरक्रिया करके एक बिना रुकावट वाला उपयोगकर्ता अनुभव प्रदान करता है। इस वास्तुकला सुनिश्चित करती है कि सिस्टम को आवश्यकता के अनुसार आसानी से बनाए रखा जा सके और बढ़ाया जा सके।

प्रत्येक कंपोनेंट की अंतरक्रियाओं और जिम्मेदारियों को समझकर डेवलपर्स और स्टेकहोल्डर्स वेबस्टोर सिस्टम के प्रबंधन और विकास को प्रभावी ढंग से कर सकते हैं।

संदर्भ

1. कंपोनेंट डायग्राम क्या है? – विजुअल पैराडाइम
2. कंपोनेंट डायग्राम ट्यूटोरियल – विजुअल पैराडाइम
3. कंपोनेंट डायग्राम – UML 2 डायग्राम – UML मॉडलिंग टूल – विजुअल पैराडाइम
4. UML प्रैक्टिकल गाइड – UML मॉडलिंग के बारे में सब कुछ जो आपको जानने की आवश्यकता है – विजुअल पैराडाइम
5. UML कंपोनेंट डायग्राम के कला को समझना: सॉफ्टवेयर आर्किटेक्चर मॉडलिंग और डिज़ाइन के लिए गाइड – विजुअल पैराडाइम गाइड्स
6. यूनिफाइड मॉडलिंग भाषा (UML) क्या है? – विजुअल पैराडाइम
7. UML में कंपोनेंट डायग्राम बनाम डिप्लॉयमेंट डायग्राम – विजुअल पैराडाइम गाइड्स
8. मुफ्त कंपोनेंट डायग्राम टूल – विजुअल पैराडाइम
9. UML में कंपोनेंट डायग्राम कैसे बनाएं? – विजुअल पैराडाइम
10. कंपोनेंट डायग्राम कैसे बनाएं? – विजुअल पैराडाइम

ये संदर्भ कंपोनेंट डायग्राम और उनके UML में उपयोग के बारे में व्यापक अवलोकन प्रदान करते हैं, जिसमें मूल अवधारणाओं से लेकर उन्नत तकनीकों और उपकरणों तक के विभिन्न पहलुओं को शामिल किया गया है।
