अनुक्रम आरेखों का व्यापक गाइड

परिचय

अनुक्रम आरेख एक महत्वपूर्ण उपकरण हैं सॉफ्टवेयर इंजीनियरिंग में समय के साथ एक प्रणाली में वस्तुओं के बीच अंतरक्रिया को दृश्यीकृत करने के लिए। वे एक प्रणाली के गतिशील व्यवहार को समझने, इसकी वास्तुकला डिजाइन करने और जटिल प्रक्रियाओं के दस्तावेजीकरण में मदद करते हैं। इस गाइड में मुख्य अवधारणाओं, दिशानिर्देशों, वास्तविक जीवन के उदाहरण और एक केस स्टडी को शामिल किया गया है ताकि आप अनुक्रम आरेखों को महारत हासिल कर सकें।

मुख्य अवधारणाएं

1. जीवन रेखाएं

जीवन रेखाएं अंतरक्रिया में भाग लेने वाले प्रतिभागियों का प्रतिनिधित्व करती हैं, जैसे वस्तुएं या अभिनेता। इन्हें ऊर्ध्वाधर बिंदी रेखाओं के रूप में दर्शाया जाता है और समय के साथ वस्तु के अस्तित्व को दर्शाते हैं।

2. संदेश

संदेश जीवन रेखाओं के बीच तीर हैं जो संचार का प्रतिनिधित्व करते हैं। इन्हें निम्नलिखित रूप में वर्गीकृत किया जा सकता है:

• सिंक्रोनस: भरे हुए तीर के साथ ठोस रेखा, जो एक ऐसे विधि कॉल का प्रतिनिधित्व करती है जो प्रतिक्रिया की प्रतीक्षा करती है।
• असिंक्रोनस: खुले तीर के साथ ठोस रेखा, जो एक संकेत का प्रतिनिधित्व करती है जो प्रतिक्रिया की प्रतीक्षा नहीं करती है।

3. सक्रियता बार

सक्रियता बार जीवन रेखाओं पर आयताकार आकृतियां हैं जो किसी संचालन या विधि के क्रियान्वयन के अवधि को दर्शाती हैं। ये बताते हैं कि वस्तु कब सक्रिय है और किसी संदेश को प्रसंस्करण कर रही है।

4. संयुक्त अंश

संयुक्त अंश जटिल अंतरक्रियाओं को संभालने के लिए उपयोग किए जाते हैं, जैसे लूप, विकल्प और समानांतर प्रसंस्करण। ये जटिल संदेश प्रवाहों को व्यवस्थित और प्रबंधित करने में मदद करते हैं।

अनुक्रम आरेख बनाने के लिए दिशानिर्देश

1. उपयोग केस की पहचान करें

पहले प्रणाली के लिए मुख्य उपयोग केस की पहचान करें। एक उपयोग केस उपयोगकर्ता और प्रणाली के बीच एक विशिष्ट अंतरक्रिया का वर्णन करता है। इससे आवश्यक अंतरक्रियाओं पर ध्यान केंद्रित करने में मदद मिलती है जिन्हें मॉडल करने की आवश्यकता होती है।

2. प्रतिभागियों को परिभाषित करें

परिदृश्य में शामिल वस्तुओं या अभिनेताओं को निर्धारित करें। प्रतिभागी उपयोगकर्ता, प्रणाली या बाहरी एजेंसियां हो सकती हैं जो प्रणाली से अंतरक्रिया करती हैं।

3. जीवन रेखाएं खींचें

प्रत्येक प्रतिभागी के लिए, उनकी जीवन रेखा का प्रतिनिधित्व करने वाली ऊर्ध्वाधर बिंदी रेखा खींचें। यह रेखा समय के साथ प्रतिभागी के अस्तित्व को दर्शाती है।

4. संदेश जोड़ें

प्रतिभागियों के बीच अंतरक्रिया के संदेशों का प्रतिनिधित्व करने के लिए जीवन रेखाओं के बीच तीर खींचें। प्रत्येक संदेश को उसके नाम और किसी भी संबंधित पैरामीटर के साथ लेबल करें। इससे संचार के प्रवाह को समझने में मदद मिलती है।

5. संयुक्त अंश का उपयोग करें

जटिल अंतरक्रियाओं के लिए, लूप, विकल्प या समानांतर प्रसंस्करण दिखाने के लिए संयुक्त अंश का उपयोग करें। इससे जटिल संदेश प्रवाहों को प्रबंधित और व्यवस्थित करने में मदद मिलती है।

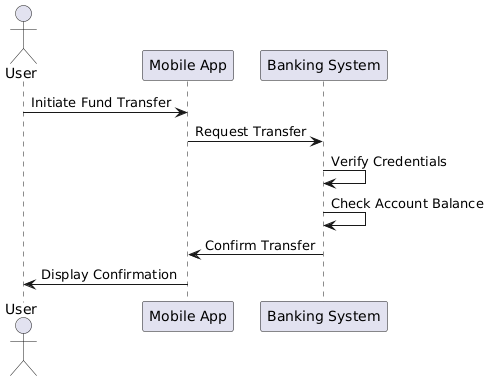

वास्तविक जीवन का उदाहरण: मोबाइल बैंकिंग ऐप

उपयोग केस: धन हस्तांतरण

1. उपयोगकर्ता एक फंड स्थानांतरण शुरू करता है।
2. मोबाइल ऐप के लिए एक अनुरोध भेजता है बैंकिंग प्रणाली.
3. बैंकिंग प्रणाली उपयोगकर्ता की प्रामाणिकता की जांच करता है और खाते का बैलेंस जांचता है।
4. बैंकिंग प्रणाली के लिए एक पुष्टि संदेश वापस भेजता है मोबाइल ऐप.
5. मोबाइल ऐप के लिए पुष्टि प्रदर्शित करता है उपयोगकर्ता.

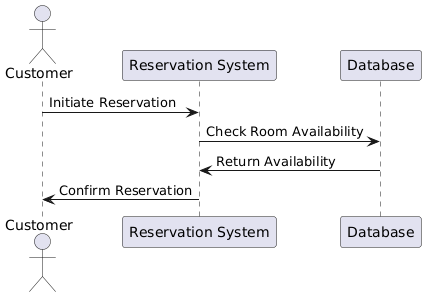

केस स्टडी: होटल बुकिंग प्रणाली

उपयोग केस: बुकिंग करें

1. ग्राहक बुकिंग अनुरोध शुरू करता है।
2. बुकिंग प्रणाली कमरे की उपलब्धता की जांच करता है।
3. बुकिंग प्रणाली के लिए एक पुष्टि संदेश वापस भेजता है ग्राहक.

केस स्टडी: अनुक्रम आरेख – ऑनलाइन किताब दुकान आदेश प्रसंस्करण

अभिनेता:

1. ग्राहक: वह उपयोगकर्ता जो किताब दुकान के ब्राउज़ करता है, किताबों का चयन करता है और आदेश देता है।
2. बुकस्टोर सिस्टम: ऑनलाइन प्लेटफॉर्म जो कैटलॉग, उपयोगकर्ता खातों और आदेश प्रसंस्करण को प्रबंधित करता है।
3. पेमेंट गेटवे: एक बाहरी सेवा जो भुगतान लेनदेन को संभालती है।
4. इन्वेंटरी सिस्टम: पुस्तकों के स्टॉक स्तर को प्रबंधित करता है।

परिदृश्य: एक ग्राहक ऑनलाइन बुकस्टोर पर आता है, कैटलॉग का ब्राउज़ करता है, खरीदने के लिए पुस्तकों का चयन करता है और चेकआउट पर जाता है। सिस्टम चयनित पुस्तकों की उपलब्धता की जांच करता है, पेमेंट गेटवे के माध्यम से भुगतान प्रसंस्करण करता है और इन्वेंटरी को अद्यतन करता है। अंत में, ग्राहक को आदेश पुष्टिकरण प्राप्त होता है।

अनुक्रम आरेख

नीचे दिए गए अनुक्रम आरेख में आदेश प्रसंस्करण परिदृश्य के दौरान ग्राहक, बुकस्टोर सिस्टम, पेमेंट गेटवे और इन्वेंटरी सिस्टम के बीच के अंतरक्रियाओं को दर्शाया गया है।

व्याख्या

1. ग्राहक कैटलॉग का ब्राउज़ करता है बुकस्टोर सिस्टम.
2. ग्राहक पुस्तकों का चयन करता है और चेकआउट पर जाता है।
3. बुकस्टोर सिस्टम चयनित पुस्तकों की उपलब्धता की जांच करता है इन्वेंटरी सिस्टम.
4. इन्वेंटरी सिस्टम उपलब्धता स्थिति को वापस लौटाता है बुकस्टोर सिस्टम.
5. बुकस्टोर सिस्टम पेमेंट प्रक्रिया को शुरू करता है पेमेंट गेटवे.
6. पेमेंट गेटवेभुगतान को संसाधित करता है और पुष्टि की पुष्टि वापस भेजता हैबुकस्टोर प्रणाली.
7. बुकस्टोर प्रणालीइन्वेंटरी को अपडेट करता हैइन्वेंटरी प्रणाली.
8. इन्वेंटरी प्रणालीइन्वेंटरी अपडेट की पुष्टि करता हैबुकस्टोर प्रणाली.
9. बुकस्टोर प्रणालीआदेश पुष्टि को भेजता हैग्राहक.

यह अनुक्रम आरेख आनलाइन बुकस्टोर प्रणाली के विभिन्न घटकों के बीच बातचीत और संदेशों के प्रवाह को दृश्यमान बनाने में मदद करता है आदेश प्रसंस्करण परिदृश्य के दौरान।

प्रभावी अनुक्रम आरेख बनाने के लिए टिप्स और ट्रिक्स

1. उपयोग केस से शुरू करें:
   • अपनी प्रणाली के मुख्य उपयोग केस की पहचान करने से शुरू करें। एक उपयोग केस उपयोगकर्ता और प्रणाली के बीच एक विशिष्ट अंतरक्रिया का वर्णन करता है, जो आपको मॉडल करने के लिए आवश्यक अंतरक्रियाओं पर ध्यान केंद्रित करने में मदद करता है61.
2. स्पष्ट प्रतिभागियों को परिभाषित करें:
   • परिदृश्य में शामिल वस्तुओं या अभिनेताओं को स्पष्ट रूप से परिभाषित करें। प्रतिभागी उपयोगकर्ता, प्रणाली या ऐसे बाहरी एजेंट हो सकते हैं जो प्रणाली से अंतरक्रिया करते हैं3.
3. वर्णनात्मक संदेश लेबल का उपयोग करें:
   • प्रत्येक संदेश को वर्णनात्मक नाम और किसी भी संबंधित पैरामीटर के साथ लेबल करें। यह संचार के प्रवाह और प्रत्येक संदेश के उद्देश्य को समझने में मदद करता है237.
4. जटिल अंतरक्रियाओं का प्रबंधन करें:
   • जटिल अंतरक्रियाओं के लिए, लूप, विकल्प या समानांतर प्रसंस्करण दिखाने के लिए संयुक्त खंडों का उपयोग करें। यह जटिल संदेश प्रवाहों को संगठित और प्रबंधित करने में मदद करता है2.
5. इसे सरल रखें:
   • आरेख को अत्यधिक जटिल न बनाएं। उपयोग के मामले को समझने के लिए आवश्यक मुख्य अंतरक्रियाओं और संदेशों पर ध्यान केंद्रित करें। बहुत अधिक विवरण आरेख को पढ़ने और समझने में कठिन बना सकते हैं।
6. संगत नामकरण प्रणाली का उपयोग करें:
   • भागीदारों, संदेशों और जीवन रेखाओं के नामकरण में स्थिरता बनाए रखें। यह आरेख को पढ़ने और समझने में आसान बनाता है।
7. नोट्स और टिप्पणियाँ जोड़ें:
   • आवश्यकता पड़ने पर अतिरिक्त संदर्भ या व्याख्या प्रदान करने के लिए नोट्स और टिप्पणियों का उपयोग करें। यह आरेख में जटिल अंतरक्रियाओं या निर्णयों को स्पष्ट करने में मदद कर सकता है।
8. समीक्षा और पुनरावृत्ति करें:
   • स्टेकहोल्डर्स और टीम सदस्यों के साथ अपने अनुक्रम आरेख की समीक्षा करें। प्रतिक्रिया एकत्र करें और आरेख पर पुनरावृत्ति करें ताकि यह उपयोग के मामले का सही रूप से प्रतिनिधित्व करे और सभी शामिल लोगों के लिए समझने योग्य हो।
9. दक्षता के लिए उपकरणों का उपयोग करें:
   • अनुक्रम आरेख बनाने और प्रबंधित करने के लिए आरेखण उपकरणों जैसे विजुअल पैराडाइम, लुसिडचार्ट या प्लांटयूएमएल का उपयोग करें। इन उपकरणों में आमतौर पर टेम्पलेट और ऐसी सुविधाएं होती हैं जो समय और प्रयास बचाती हैं64.
10. मान्यताओं और सीमाओं को दस्तावेज़ीकृत करें:
    • अनुमानों या सीमाओं को स्पष्ट रूप से दस्तावेज़ित करें जो अनुक्रम आरेख पर लागू होते हैं। इससे आरेख में मॉडल किए गए अंतरक्रियाओं के संदर्भ और सीमाओं को समझने में मदद मिलती है।

इन टिप्स और ट्रिक्स का पालन करके, आप प्रभावी अनुक्रम आरेख बना सकते हैं जो अपने प्रणाली के गतिशील व्यवहार को स्पष्ट रूप से संचारित करते हैं और जटिल प्रक्रियाओं के डिज़ाइन और दस्तावेज़ीकरण में सहायता करते हैं।

सारांश

अनुक्रम आरेख एक प्रणाली के गतिशील व्यवहार को दृश्य रूप से देखने और समझने के लिए अत्यंत मूल्यवान हैं। निर्देशों का पालन करने और मुख्य अवधारणाओं का उपयोग करने से आप स्पष्ट और व्यापक अनुक्रम आरेख बना सकते हैं जो जटिल प्रणालियों के डिज़ाइन और दस्तावेज़ीकरण में सहायता करते हैं। वास्तविक जीवन के उदाहरण और केस स्टडी अलग-अलग परिस्थितियों में अनुक्रम आरेखों के व्यावहारिक उपयोग को प्रदर्शित करते हैं।
