UML में इंटरैक्शन ओवरव्यू डायग्राम्स के लिए व्यापक गाइड

परिचय

एक इंटरैक्शन ओवरव्यू डायग्राम (IOD) यूनिफाइड मॉडलिंग लैंग्वेज (UML) में एक प्रकार का डायग्राम है जो सिस्टम के भीतर इंटरैक्शन के उच्च स्तर के दृश्य को प्रदान करता है। इसमें एक्टिविटी डायग्राम और सीक्वेंस डायग्राम के तत्वों को मिलाकर नियंत्रण के प्रवाह और सिस्टम के विभिन्न हिस्सों के बीच इंटरैक्शन को दर्शाया जाता है।

यह गाइड इंटरैक्शन ओवरव्यू डायग्राम्स की मुख्य अवधारणाओं, घटकों और व्यावहारिक अनुप्रयोगों की व्याख्या करेगा।

मुख्य अवधारणाएँ

1. इंटरैक्शन

एक इंटरैक्शन एक व्यवहार की इकाई का प्रतिनिधित्व करता है जो एक विशिष्ट लक्ष्य प्राप्त करने के लिए वस्तुओं के बीच आदान-प्रदान किए गए संदेशों के सेट से बना होता है। डायग्राम में, इंटरैक्शन को कीवर्ड के साथ आयताकार के रूप में दर्शाया जाता हैsd (सीक्वेंस डायग्राम) या ref (संदर्भ)।

2. इंटरैक्शन उपयोग

इंटरैक्शन उपयोग किसी अन्य स्थान पर परिभाषित इंटरैक्शन के उपयोग का प्रतिनिधित्व करता है। इससे विभिन्न डायग्रामों में इंटरैक्शन के पुनरुपयोग की अनुमति मिलती है, जिससे मॉड्यूलरिटी और पुनरुपयोगिता को बढ़ावा मिलता है।

3. निर्णय नोड

एक निर्णय नोड उस बिंदु का प्रतिनिधित्व करता है जहाँ नियंत्रण कुछ निश्चित शर्तों के आधार पर शाखा में बंट सकता है। इसे हीरे के आकार के रूप में दर्शाया जाता है।

4. फॉर्क नोड

एक फॉर्क नोड उस बिंदु का प्रतिनिधित्व करता है जहाँ नियंत्रण एक से अधिक समानांतर पथों में विभाजित होता है। इसे क्षैतिज बार के रूप में दर्शाया जाता है।

5. प्रारंभिक नोड

एक प्रारंभिक नोड इंटरैक्शन के आरंभिक बिंदु का प्रतिनिधित्व करता है। इसे एक ठोस काले गोले के रूप में दर्शाया जाता है।

6. गतिविधि अंत

एक गतिविधि अंत इंटरैक्शन के अंत का प्रतिनिधित्व करता है। इसे एक काले गोले के रूप में दर्शाया जाता है जिसके चारों ओर एक सीमा होती है।

7. नियंत्रण प्रवाह

नियंत्रण प्रवाह इंटरैक्शन के क्रम का प्रतिनिधित्व करता है। इसे डायग्राम में विभिन्न तत्वों को जोड़ने वाले तीरों के रूप में दर्शाया जाता है।

8. नोट

एक नोट आरेख के बारे में अतिरिक्त जानकारी प्रदान करता है। इसे एक झुके कोने वाले आयत के रूप में दर्शाया जाता है।

9. प्रतिबंध

एक प्रतिबंध एक ऐसी स्थिति या नियम का प्रतिनिधित्व करता है जिसे संतुष्ट किया जाना चाहिए। इसे कर्ली ब्रैकेट्स के भीतर लिखे गए पाठ के रूप में दर्शाया जाता है{}.

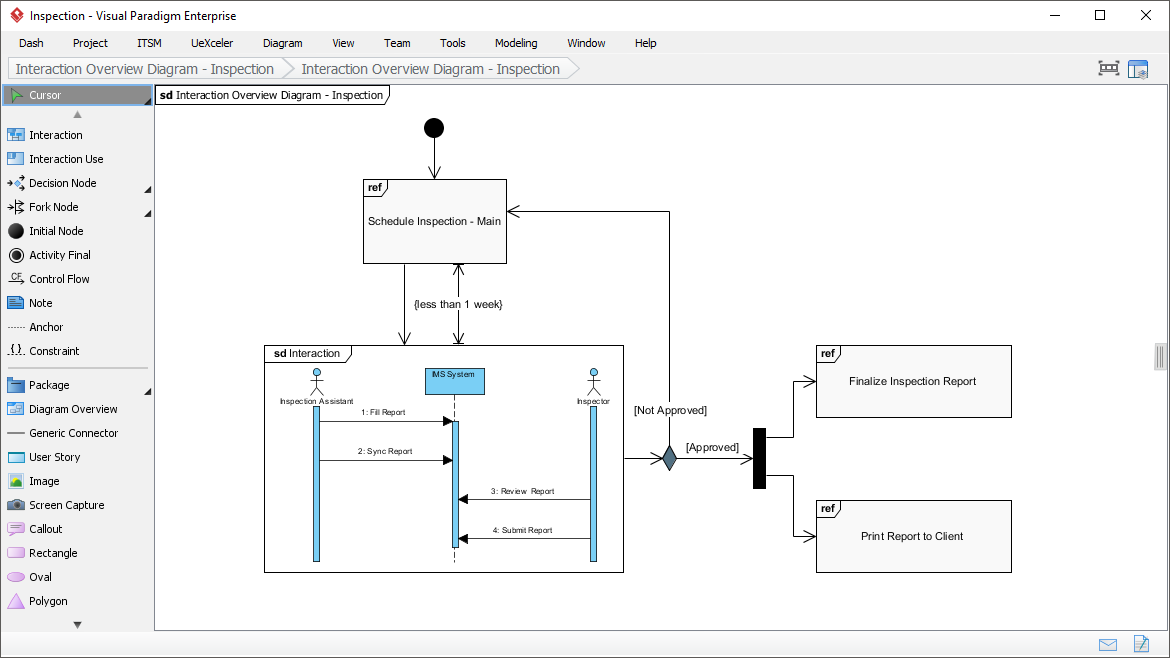

संलग्न आरेख में घटक

1. प्रारंभिक नोड

• आरेख प्रारंभिक नोड से शुरू होता है, जिसे एक ठोस काले गोले के रूप में दर्शाया जाता है।

2. अंतरक्रिया: निरीक्षण योजना – मुख्य

• यह मुख्य अंतरक्रिया है जो निरीक्षण की योजना बनाती है। इसे कीवर्ड के साथ आयत के रूप में दर्शाया जाता हैसंदर्भ.

3. निर्णय नोड

• निर्णय नोड जांच करता है कि क्या निरीक्षण एक सप्ताह से कम समय पहले योजना बनाया गया है। इसे हीरे के आकार के रूप में दर्शाया जाता है।

4. अंतरक्रिया: कोई प्रणाली नहीं

• यह अंतरक्रिया उस परिदृश्य का प्रतिनिधित्व करती है जहां प्रणाली उपलब्ध नहीं है। इसे कीवर्ड के साथ आयत के रूप में दर्शाया जाता हैसंदर्भ.

5. फॉर्क नोड

• फॉर्क नोड नियंत्रण को दो समानांतर मार्गों में विभाजित करता है: एक निरीक्षक के लिए और एक प्रणाली के लिए।

6. अंतरक्रिया: निरीक्षक

• यह अंतरक्रिया निरीक्षक द्वारा किए गए क्रियाकलापों का प्रतिनिधित्व करती है। इसमें निम्नलिखित चरण शामिल हैं:
  1. रिपोर्ट भरें
  2. रिपोर्ट सिंक करें
  3. रिपोर्ट की समीक्षा करें
  4. रिपोर्ट जमा करें

7. निर्णय नोड: [अनअप्रूव्ड] और [अप्रूव्ड]

• ये निर्णय नोड निरीक्षण रिपोर्ट के अनुमोदन प्रक्रिया का प्रतिनिधित्व करते हैं। यदि रिपोर्ट अनुमोदित नहीं है, तो यह अनुसरण करता है [अनअप्रूव्ड] मार्ग। यदि अनुमोदित है, तो यह अनुसरण करता है [अप्रूव्ड] मार्ग।

8. अंतरक्रिया: निरीक्षण रिपोर्ट को अंतिम रूप दें

• यह अंतरक्रिया निरीक्षण रिपोर्ट के अंतिम रूप देने का प्रतिनिधित्व करती है। इसे कीवर्ड के साथ एक आयत के रूप में दर्शाया गया है रेफ.

9. अंतरक्रिया: क्लाइंट को रिपोर्ट प्रिंट करें

• यह अंतरक्रिया क्लाइंट को रिपोर्ट प्रिंट करने के क्रियाकलाप का प्रतिनिधित्व करती है। इसे कीवर्ड के साथ एक आयत के रूप में दर्शाया गया है रेफ.

10. क्रियाकलाप अंतिम

• आरेख एक क्रियाकलाप अंतिम के साथ समाप्त होता है, जिसे एक सीमा वाले काले गोले के रूप में दर्शाया गया है।

अंतरक्रिया ओवरव्यू आरेख बनाने के चरण

1. अंतरक्रियाओं की पहचान करें: अपने प्रणाली में मॉडल करने के लिए मुख्य अंतरक्रियाओं का निर्धारण करें।
2. निर्णय नोड को परिभाषित करें: बहुत निर्धारित करें कि प्रवाह में नियंत्रण के शाखाओं के बिंदु कहाँ हैं जहाँ शर्तों के आधार पर शाखाएँ बन सकती हैं।
3. फॉर्क नोड्स जोड़ें: प्रवाह में वे बिंदु परिभाषित करें जहां नियंत्रण एकाधिक समानांतर पथों में विभाजित होता है।
4. प्रारंभिक और गतिविधि अंतिम नोड्स जोड़ें: अंतरक्रिया के प्रारंभिक और अंतिम बिंदुओं का प्रतिनिधित्व करें।
5. नियंत्रण प्रवाह स्थापित करें: अंतरक्रियाओं के क्रम को दर्शाने के लिए तीर खींचें।
6. नोट्स और सीमाएं जोड़ें: अतिरिक्त जानकारी प्रदान करें और वे शर्तें या नियम परिभाषित करें जो पूरा किए जाने चाहिए।

व्यावहारिक अनुप्रयोग

अंतरक्रिया अवलोकन आरेख निम्नलिखित परिस्थितियों में विशेष रूप से उपयोगी होते हैं:

• प्रणाली डिज़ाइन: प्रणाली के भीतर उच्च स्तरीय अंतरक्रियाओं का मॉडलिंग करना ताकि नियंत्रण के प्रवाह और प्रणाली के विभिन्न भागों के बीच अंतरक्रियाओं को समझा जा सके।
• सॉफ्टवेयर वास्तुकला: सॉफ्टवेयर प्रणालियों की वास्तुकला को परिभाषित करना, जिसमें विभिन्न मॉड्यूल के बीच अंतरक्रियाओं को शामिल किया गया है।
• व्यापार प्रक्रिया मॉडलिंग: व्यापार प्रक्रियाओं का मॉडलिंग करना ताकि गतिविधियों के प्रवाह और विभिन्न भूमिकाओं के बीच अंतरक्रियाओं को समझा जा सके।
• पुनर्उपयोगिता: विभिन्न आरेखों के बीच अंतरक्रियाओं को परिभाषित और संदर्भित करके मॉड्यूलरता और पुनर्उपयोगिता को बढ़ावा देना।

निष्कर्ष

एक अंतरक्रिया अवलोकन आरेख प्रणाली के भीतर अंतरक्रियाओं के उच्च स्तरीय दृश्य को प्रदान करता है, जो गतिविधि आरेखों और क्रमिक आरेखों के तत्वों को मिलाता है। यह नियंत्रण के प्रवाह और प्रणाली के विभिन्न भागों के बीच अंतरक्रियाओं के मॉडलिंग के लिए एक शक्तिशाली उपकरण है। इस गाइड में वर्णित चरणों का पालन करके, आप अपने प्रणाली डिज़ाइन और वास्तुकला के प्रयासों के समर्थन के लिए प्रभावी अंतरक्रिया अवलोकन आरेख बना सकते हैं।

संदर्भ

1. अंतरक्रिया अवलोकन आरेख क्या है?
   • यह गाइड UML अंतरक्रिया अवलोकन आरेखों के व्यापक अवलोकन प्रदान करता है, उनके उद्देश्य और मुख्य तत्वों की व्याख्या करता है। इसमें विजुअल पैराडाइग्म का उपयोग करके अंतरक्रिया अवलोकन आरेख बनाने के लिए व्यावहारिक उदाहरण और टिप्स शामिल हैं21.
2. UML में अंतरक्रिया आरेख क्या हैं – विजुअल पैराडाइग्म गाइड्स
   • यह लेख UML में अंतरक्रिया आरेखों के विभिन्न प्रकारों पर चर्चा करता है, जिसमें अंतरक्रिया अवलोकन आरेख भी शामिल हैं। यह बताता है कि इन आरेखों का उपयोग प्रणालियों के गतिशील व्यवहार के मॉडलिंग के लिए कैसे किया जाता है और अन्य प्रकार के आरेखों से इनके अंतर क्या हैं22.
3. अंतरक्रिया अवलोकन आरेख – UML 2 आरेख – UML मॉडलिंग टूल
   • यह संसाधन UML 2 में इंटरैक्शन ओवरव्यू डायग्राम का एक समीक्षा प्रदान करता है, उनके उद्देश्य की व्याख्या करता है और उन्हें व्यापक UML फ्रेमवर्क में कैसे फिट किया जाता है। इसमें प्रभावी इंटरैक्शन ओवरव्यू डायग्राम बनाने के उदाहरण और टिप्स शामिल हैं23.
4. इंटरैक्शन ओवरव्यू डायग्राम कैसे बनाएं?
   • Visual Paradigm का उपयोग करके UML इंटरैक्शन ओवरव्यू डायग्राम बनाने के लिए एक स्टेप-बाय-स्टेप गाइड। इसमें इंटरैक्शन ओवरव्यू डायग्राम के बुनियादी बातों को कवर किया गया है और उन्हें कैसे बनाया जाए, इसके विस्तृत निर्देश प्रदान किए गए हैं24.
5. UML में इंटरैक्शन ओवरव्यू डायग्राम को समझना: एक व्यापक गाइड – Visual Paradigm गाइड्स
   • यह व्यापक गाइड UML में इंटरैक्शन ओवरव्यू डायग्राम की मुख्य अवधारणाओं की व्याख्या करता है, जिसमें एक प्रणाली के भीतर विभिन्न इंटरैक्शन या इंटरैक्शन फ्रैगमेंट के बीच नियंत्रण प्रवाह के मॉडलिंग में उनके उपयोग शामिल हैं। इसमें उदाहरण और व्यावहारिक अनुप्रयोग शामिल हैं25.
6. UML प्रैक्टिकल गाइड – UML मॉडलिंग के बारे में जो भी आपको जानने की आवश्यकता है
   • यह प्रैक्टिकल गाइड UML मॉडलिंग के विभिन्न पहलुओं को कवर करता है, जिसमें इंटरैक्शन ओवरव्यू डायग्राम शामिल हैं। इसमें इन डायग्राम के वास्तविक दुनिया के अनुप्रयोगों में उपयोग के बारे में दृष्टि प्रदान की गई है और उन्हें बनाने के लिए व्यावहारिक टिप्स प्रदान किए गए हैं26.
7. यूनिफाइड मॉडलिंग भाषा (UML) क्या है?
   • यह गाइड UML और उसके विभिन्न डायग्राम, जिसमें इंटरैक्शन ओवरव्यू डायग्राम शामिल हैं, का परिचय प्रदान करता है। इसमें यह स्पष्ट किया गया है कि इन डायग्राम का उपयोग प्रणाली के भीतर अंतरक्रियाओं के मॉडलिंग और अन्य UML डायग्राम के साथ उनके संबंधों के मॉडलिंग के लिए कैसे किया जाता है27.
8. सीक्वेंस डायग्राम क्या है?
   • यह गाइड UML में सीक्वेंस डायग्राम और इंटरैक्शन ओवरव्यू डायग्राम के बीच संबंध की व्याख्या करता है। इसमें इन डायग्राम के एक प्रणाली के गतिशील पहलुओं के मॉडलिंग के लिए उपयोग के बारे में व्यापक समीक्षा प्रदान की गई है28.
9. UML क्लास डायग्राम ट्यूटोरियल
   • यह ट्यूटोरियल UML क्लास डायग्राम और इंटरैक्शन ओवरव्यू डायग्राम के बीच संबंध को कवर करता है। इसमें यह स्पष्ट किया गया है कि क्लास डायग्राम का उपयोग प्रणाली की संरचना के मॉडलिंग के लिए कैसे किया जाता है और इंटरैक्शन ओवरव्यू डायग्राम प्रणाली के भीतर अंतरक्रियाओं के उच्च स्तर के दृश्य को कैसे प्रदान करते हैं29.
10. विजुअल-पैराडाइम
    • यह दस्तावेज UML में इंटरैक्शन ओवरव्यू डायग्राम का एक समीक्षा प्रदान करता है, उनके उद्देश्य और मुख्य तत्वों की व्याख्या करता है। इसमें Visual Paradigm का उपयोग करके इंटरैक्शन ओवरव्यू डायग्राम बनाने के लिए व्यावहारिक उदाहरण और टिप्स शामिल हैं30.

ये संदर्भ UML में इंटरैक्शन ओवरव्यू डायग्राम्स और उनके अनुप्रयोगों के व्यापक समझ प्रदान करने चाहिए।
