केस स्टडी: ई-कॉमर्स सिस्टम के लिए कंपोनेंट डायग्राम

परिचय

इस केस स्टडी में, हम ई-कॉमर्स सिस्टम के लिए कंपोनेंट डायग्राम का अध्ययन करेंगे। कंपोनेंट डायग्राम एक प्रकार का UML (यूनिफाइड मॉडलिंग भाषा) डायग्राम है जो सिस्टम के कंपोनेंट्स के बीच संरचनात्मक संबंधों को दर्शाता है। यह सिस्टम की वास्तुकला का उच्च स्तर का दृश्य प्रदान करता है, मुख्य कंपोनेंट्स और उनके बीच के अंतरक्रियाओं पर जोर देता है।

मुख्य अवधारणाएं

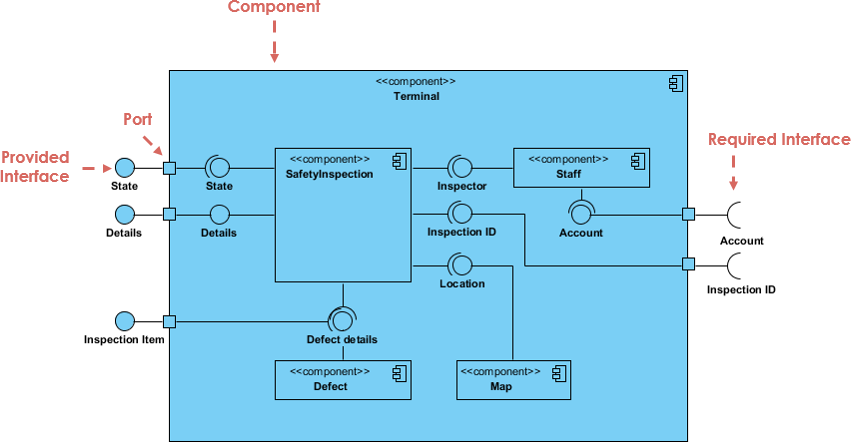

केस स्टडी में डूबने से पहले, आइए कंपोनेंट डायग्राम से संबंधित कुछ मुख्य अवधारणाओं की समीक्षा करें:

1. कंपोनेंट: एक प्रणाली का एक मॉड्यूलर हिस्सा जो इसके कार्यान्वयन को एन्कैप्सुलेट करता है और अन्य कंपोनेंट्स के साथ अंतरक्रिया के लिए एक स्पष्ट रूप से परिभाषित इंटरफेस प्रदान करता है।
2. इंटरफेस: एक अनुबंध जो एक कंपोनेंट द्वारा प्रदान की जाने वाली या आवश्यक ऑपरेशन्स को निर्दिष्ट करता है।
3. पोर्ट: एक कंपोनेंट और उसके वातावरण के बीच का संबंध बिंदु, जो अंतरक्रिया के बिंदु का प्रतिनिधित्व करता है।
4. कनेक्टर: कंपोनेंट्स या पोर्ट्स के बीच का संबंध, जो संचार मार्ग का प्रतिनिधित्व करता है।
5. निर्भरता: एक संबंध जो यह दर्शाता है कि एक कंपोनेंट दूसरे पर निर्भर है।
6. एसेंबली कनेक्टर: एक कनेक्टर जो कंपोनेंट्स के संयोजन का प्रतिनिधित्व करता है, जिसे आमतौर पर बॉल-एंड-सॉकेट के रूप में दर्शाया जाता है।
7. डिलीगेशन कनेक्टर: एक कनेक्टर जो एक कंपोनेंट से दूसरे कंपोनेंट को जिम्मेदारियों के निर्गमन का प्रतिनिधित्व करता है।

केस स्टडी: ई-कॉमर्स सिस्टम

सिस्टम का समीक्षा

ई-कॉमर्स सिस्टम में तीन मुख्य उप-प्रणालियां शामिल हैं: वेबस्टोर, गोदाम और लेखांकन। प्रत्येक उप-प्रणाली में कई कंपोनेंट्स हैं जो सिस्टम की कार्यक्षमता प्रदान करने के लिए एक दूसरे से अंतरक्रिया करते हैं।

कंपोनेंट डायग्राम विश्लेषण

उप-प्रणालियां और कंपोनेंट्स

1. वेबस्टोर उप-प्रणाली:
   • खोज इंजन: उत्पादों की खोज के लिए जिम्मेदार।
   • शॉपिंग कार्ट: उपयोगकर्ता के शॉपिंग कार्ट का प्रबंधन करता है।
   • प्रमाणीकरण: उपयोगकर्ता प्रमाणीकरण का प्रबंधन करता है।
2. गोदाम उपप्रणाली:
   • इन्वेंटरी: उत्पादों के इन्वेंटरी का प्रबंधन करता है।
3. लेखांकन उपप्रणाली:
   • आदेश: ग्राहक आदेशों का प्रबंधन करता है।
   • ग्राहक: ग्राहक जानकारी का प्रबंधन करता है।

इंटरफेस और पोर्ट

• प्रदान किए गए इंटरफेस:
  • उत्पाद खोज: उत्पादों की खोज के लिए सर्च इंजन घटक द्वारा प्रदान किया गया इंटरफेस।
  • ऑनलाइन शॉपिंग: ऑनलाइन शॉपिंग के लिए शॉपिंग कार्ट घटक द्वारा प्रदान किया गया इंटरफेस।
  • उपयोगकर्ता सत्र: उपयोगकर्ता सत्रों के प्रबंधन के लिए प्रमाणीकरण घटक द्वारा प्रदान किया गया इंटरफेस।
  • इन्वेंटरी प्रबंधित करें: इन्वेंटरी के प्रबंधन के लिए इन्वेंटरी घटक द्वारा प्रदान किया गया इंटरफेस।
  • आदेश प्रबंधित करें: आदेशों के प्रबंधन के लिए आदेश घटक द्वारा प्रदान किया गया इंटरफेस।
  • ग्राहकों का प्रबंधन करें: ग्राहक जानकारी के प्रबंधन के लिए ग्राहक घटक द्वारा प्रदान किया गया इंटरफेस।
• आवश्यक इंटरफेस:
  • इन्वेंटरी खोजें: खोज इंजन घटक द्वारा स्टॉक की खोज करने के लिए आवश्यक इंटरफेस।
  • आदेश प्रबंधित करें: खरीदारी करने वाले घटक द्वारा आदेश प्रबंधित करने के लिए आवश्यक इंटरफेस।
  • ग्राहकों को प्रबंधित करें: खरीदारी करने वाले घटक द्वारा ग्राहक की जानकारी प्रबंधित करने के लिए आवश्यक इंटरफेस।
  • स्टॉक प्रबंधित करें: आदेश घटक द्वारा स्टॉक प्रबंधित करने के लिए आवश्यक इंटरफेस।

कनेक्टर

• प्रतिनिधित्व कनेक्टर:
  • खोज इंजन घटक स्टॉक की खोज कार्य को स्टॉक घटक को सौंपता है।
  • खरीदारी करने वाले घटक आदेश प्रबंधित करने और ग्राहक प्रबंधित करने के कार्य को क्रमशः आदेश और ग्राहक घटकों को सौंपता है।
  • प्रमाणीकरण घटक ग्राहकों को प्रबंधित करने के कार्य को ग्राहक घटक को सौंपता है।
• असेंबली कनेक्टर:
  • खरीदारी करने वाले घटक को बॉल-एंड-सॉकेट कनेक्टर का उपयोग करके आदेश घटक के साथ असेंबल किया जाता है।
  • प्रमाणीकरण घटक को बॉल-एंड-सॉकेट कनेक्टर का उपयोग करके ग्राहक घटक के साथ असेंबल किया जाता है।
• निर्भरता:
  • खोज इंजन घटक स्टॉक घटक पर निर्भर है।
  • खरीदारी करने वाले घटक आदेश और ग्राहक घटकों पर निर्भर है।
  • आदेश घटक स्टॉक घटक पर निर्भर है।

घटक आरेख बनाने के निर्देश

1. मुख्य घटकों की पहचान करें: सिस्टम के मुख्य घटकों और उनकी जिम्मेदारियों की पहचान करना शुरू करें।
2. इंटरफेस को परिभाषित करें: प्रत्येक घटक द्वारा प्रदान किए जाने वाले और आवश्यक इंटरफेस को परिभाषित करें।
3. कनेक्टर स्थापित करें: घटकों के बीच कनेक्टर स्थापित करें, जिसमें प्रतिनिधित्व और असेंबली कनेक्टर शामिल हैं।
4. निर्भरता दिखाएं: घटकों के बीच के निर्भरता को दिखाएं ताकि उनके संबंधों को उजागर किया जा सके।
5. स्पष्ट लेबल का उपयोग करें: घटकों, इंटरफेस और कनेक्टर्स के लिए स्पष्ट और विवरणात्मक लेबल का उपयोग करें।
6. इसे सरल रखें: आरेख को सरल रखें और उच्च स्तरीय वास्तुकला पर केंद्रित रहें। बहुत अधिक विवरण शामिल करने से बचें।

निष्कर्ष

ई-कॉमर्स सिस्टम के लिए घटक आरेख सिस्टम की वास्तुकला के एक स्पष्ट और संक्षिप्त दृश्य प्रदान करता है। यह मुख्य घटकों, उनके इंटरफेस और उनके बातचीत को उजागर करता है। घटक आरेख बनाने के निर्देशों का पालन करके, आप स्टेकहोल्डर्स को सिस्टम के संरचनात्मक डिजाइन के बारे में प्रभावी ढंग से संचार कर सकते हैं।
