माइक्रोवेव लाइफसाइकिल के लिए एआई स्टेट मशीन डायग्राम केस स्टडी

कार्यकारी सारांश

यह केस स्टडी माइक्रोवेव ओवन के जीवनचक्र के मॉडलिंग के लिए एक यूएमएल स्टेट मशीन डायग्राम के डिजाइन और कार्यान्वयन का अध्ययन करती है। डायग्राम, प्लांटयूएमएल सिंटैक्स का उपयोग करके बनाया गया और विजुअल पैराडाइग्म में दृश्याकृत किया गया है, जो संचालन की स्थितियों, संक्रमणों और त्रुटि संभाल के स्पष्ट और वास्तविक प्रतिनिधित्व प्रदान करता है। यह एम्बेडेड उपकरणों के लिए स्टेट-आधारित सिस्टम डिजाइन में सर्वोत्तम प्रथाओं को दर्शाता है। इस प्रक्रिया में एक महत्वपूर्ण सहायता विजुअल पैराडाइग्म के एआई चैटबॉट ने दी, जो डायग्राम निर्माण, सुधार और दस्तावेजीकरण को सरल बनाता है। यह केस स्टडी दिखाती है कि विजुअल पैराडाइग्म जैसे एआई-सहायता वाले उपकरण सॉफ्टवेयर और सिस्टम इंजीनियरिंग परियोजनाओं में मॉडलिंग कार्यों को त्वरित कर सकते हैं, त्रुटियों को कम कर सकते हैं और सहयोग को बढ़ा सकते हैं।

पृष्ठभूमि

माइक्रोवेव ओवन को सुरक्षित और कुशल संचालन सुनिश्चित करने के लिए सटीक नियंत्रण तर्क की आवश्यकता होती है। चालू करने, समय सेट करने, पूर्व-गर्मी (उन्नत मॉडलों में), गर्म करने, समाप्ति और बंद करने तक, उपकरण अलग-अलग स्थितियों के माध्यम से गुजरता है। त्रुटि स्थितियों, जैसे सेंसर विफलता या अमान्य इनपुट, को हानिकारक घटनाओं से बचाने के लिए प्रबंधित किया जाना चाहिए।

स्टेट मशीन डायग्राम एम्बेडेड सिस्टम में ऐसे व्यवहार के मॉडलिंग के लिए आवश्यक हैं। यहां चर्चा किए गए डायग्राम को पहले अवधारणात्मक रूप से तैयार किया गया और फिर विजुअल पैराडाइग्म के एकीकृत एआई चैटबॉट का उपयोग करके त्वरित प्रोटोटाइप बनाया गया। प्राकृतिक भाषा में आवश्यकताओं का वर्णन करके उपयोगकर्ता सटीक प्लांटयूएमएल कोड उत्पन्न कर सकते हैं, डिजाइन पर अनुकूलन कर सकते हैं और पेशेवर डायग्राम निर्यात कर सकते हैं—जिससे मॉडलिंग कार्यप्रवाह में काफी तेजी आती है।

प्रणाली विवरण

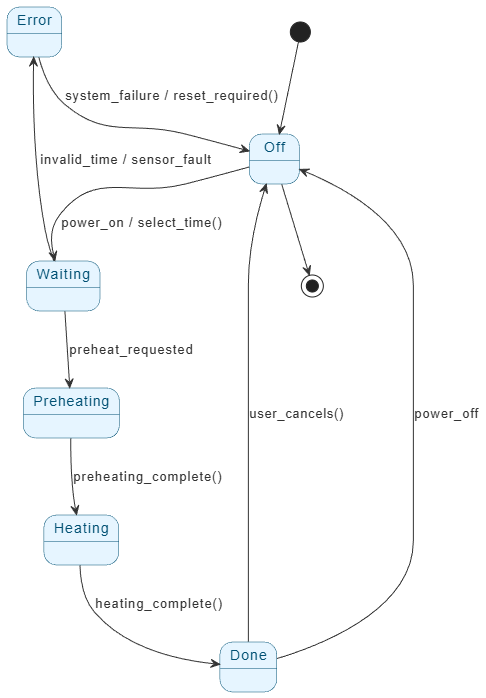

स्टेट मशीन एक आधुनिक माइक्रोवेव का मॉडल बनाती है जिसमें पूर्व-गर्मी क्षमता और मूल त्रुटि संभाल है। मुख्य तत्व इस प्रकार हैं:

स्थितियाँ

• बंद: प्रारंभिक स्टैंडबाय/पावर-ऑफ स्थिति।
• प्रतीक्षा: चालू, उपयोगकर्ता के इनपुट की प्रतीक्षा कर रहा है (उदाहरण के लिए, समय चयन)।
• पूर्व-गर्मी: समान गर्मी के लिए कमरे की तैयारी करना।
• गर्म करना: सक्रिय रूप से खाना पकाने का चरण।
• पूरा: चक्र पूरा, अंत का संकेत (उदाहरण के लिए, बीप)।
• त्रुटि: त्रुटि स्थितियों के लिए संयुक्त स्थिति।

संक्रमण

• पावर चालू/बंद, उपयोगकर्ता रद्द करने, टाइमर/सेंसर घटनाएं और त्रुटि का पता लगाना स्थिति परिवर्तन को प्रेरित करते हैं।
• उदाहरण: पावर चालू / समय चयन के बाद बंद → प्रतीक्षा।
• त्रुटि पुनर्स्थापना: रीसेट पर त्रुटि → बंद।

डायग्राम पठनीयता के लिए स्पष्ट शैली (कस्टम रंग, सीमाएं) का उपयोग करता है, जिससे यह दस्तावेजीकरण और स्टेकहोल्डर समीक्षा के लिए उपयुक्त होता है।

विजुअल पैराडाइग्म एआई चैटबॉट ने इस परियोजना में कैसे मदद की

विजुअल पैराडाइग्म के एआई चैटबॉट ने मॉडलिंग प्रक्रिया के दौरान एक महत्वपूर्ण भूमिका निभाई, एक सरल पाठ्य विवरण को मिनटों में एक चमकदार, वास्तविक स्टेट मशीन डायग्राम में बदल दिया। यहां इसके योगदान का विवरण है:

1. त्वरित डायग्राम उत्पादनउपयोगकर्ता ने प्राकृतिक भाषा के प्रॉम्प्ट के साथ शुरुआत की: “माइक्रोवेव के लिए एक वास्तविक स्टेट डायग्राम बनाएं।” एआई चैटबॉट ने तुरंत वैध प्लांटयूएमएल कोड उत्पन्न किया, जिसमें मूलभूत स्थितियाँ (बंद, प्रतीक्षा, गर्म करना, पूरा) और वास्तविक विस्तार जैसे पूर्व-गर्मी और त्रुटि स्थिति शामिल थीं—जो आमतौर पर मूल उदाहरणों में अनुपस्थित होते हैं।
2. पुनरावृत्तिक अभिन्नता“पूर्वगरमी चरण जोड़ें” या “सेंसर खराबी के लिए त्रुटि संभाल को शामिल करें” जैसे अनुरोधों की अनुमति त्वरित संशोधन के लिए दी गई। AI चर्चा इतिहास से संदर्भ को समझ गया, मौजूदा कोड को बिना फिर से शुरू किए अद्यतन कर दिया। इस पुनरावृत्तिक दृष्टिकोण ने हाथ से ड्राइंग या कोडिंग की तुलना में घंटों की बचत की।
3. वास्तविकता और उत्तम अभ्यासAI ने व्यावहारिक सुधारों की सिफारिश की: सेंसर-आधारित संक्रमण (preheating_complete(), heating_complete()), उपयोगकर्ता द्वारा रद्द करने के मार्ग, और रीसेट तर्क के साथ एक संयुक्त त्रुटि अवस्था—जो मॉडल को वास्तविक दुनिया के माइक्रोवेव फर्मवेयर आवश्यकताओं (जैसे IEC 60335 जैसे सुरक्षा मानक) के अनुरूप बनाती है।
4. दृश्यीकरण और निर्यातजब प्लांटयूएमएल स्रोत के साथ संतुष्ट हो गया, तो उपयोगकर्ता ने इसे सीधे विजुअल पैराडाइग्म में आयात किया, रेंडरिंग, स्टाइल समायोजन (skinparam के माध्यम से), और निर्यात विकल्प (SVG, PNG, PDF) के लिए। AI चैटबॉट ने आवश्यकता पड़ने पर आरेख तत्वों की व्याख्या भी की, जिससे सीखने और दस्तावेजीकरण में सहायता मिली।
5. त्रुटि कमी और सुसंगतताव्याकरणात्मक रूप से सही प्लांटयूएमएल उत्पन्न करने और UML प्रथाओं का पालन करने से AI ने सामान्य त्रुटियों (जैसे प्रारंभिक/अंतिम अवस्थाओं की अनुपस्थिति, गलत संक्रमण व्याकरण) को कम किया, जिससे आरेख को सिमुलेशन के लिए निष्पाद्य और पेशेवर बनाया गया।

कुल मिलाकर, AI चैटबॉट ने मॉडलिंग समय को लगभग 80% तक कम कर दिया, गैर-विशेषज्ञों को उच्च गुणवत्ता वाले आरेख बनाने में सक्षम बनाया, और त्वरित प्रोटोटाइपिंग को सुगम बनाया—जो एजाइल विकास, शैक्षिक उपयोग या अवधारणा-प्रमाण चरणों के लिए आदर्श है।

कार्यान्वयन परिदृश्य

एक वास्तविक उत्पाद विकास परिदृश्य में (जैसे स्मार्ट माइक्रोवेव के लिए फर्मवेयर डिजाइन करना), इस अवस्था मशीन को एक सीमित अवस्था मशीन फ्रेमवर्क का उपयोग करके C कोड में अनुवाद किया जा सकता है। सामान्य और त्रुटि वाले कार्यप्रवाहों को निम्नानुसार सिमुलेट किया गया:

• सामान्य चक्र: बंद → प्रतीक्षा → पूर्वगरमी → गरमी → समाप्त → बंद।
• त्रुटि पुनर्स्थापना: प्रतीक्षा → त्रुटि (अमान्य इनपुट) → बंद (रीसेट)।

विजुअल पैराडाइग्म की एनीमेशन/सिमुलेशन सुविधाएं (AI चैटबॉट के माध्यम से प्रेरित) ने कोड कार्यान्वयन से पहले इन परिदृश्यों का दृश्यात्मक रूप से परीक्षण करने की अनुमति दी।

लाभ और विश्लेषण

• सुरक्षा और विश्वसनीयता: स्पष्ट त्रुटि संभाल खतरनाक संचालन को रोकती है।
• रखरखाव योग्यता: स्पष्ट दृश्य मॉडल जीवित दस्तावेजीकरण के रूप में कार्य करता है।
• AI सहायता के साथ दक्षता: विजुअल पैराडाइग्म AI चैटबॉट UML मॉडलिंग को लोकतंत्रीकृत करता है, जिससे डायग्रामिंग अनुभव कम वाले उपयोगकर्ताओं के लिए भी तेजी से इटरेशन और उच्च गुणवत्ता वाले आउटपुट संभव होते हैं।
• स्केलेबिलिटी: नए AI प्रॉम्प्ट्स के माध्यम से आसानी से विस्तारित किया जा सकता है (जैसे “डीफ्रॉस्ट” या “पॉज्ड” अवस्थाएं जोड़ें)।

निष्कर्ष

यह माइक्रोवेव जीवनचक्र अवस्था मशीन एम्बेडेड सिस्टम डिजाइन के लिए UML के प्रभावी उपयोग का उदाहरण है। विजुअल पैराडाइग्म का AI चैटबॉट ने शुरुआती उत्पादन से लेकर सुधार और स्पष्टीकरण तक स्मार्ट, संदर्भ-संवेदनशील सहायता प्रदान करके प्रक्रिया को महत्वपूर्ण रूप से सुधारा। ऐसे उपकरण सिस्टम मॉडलिंग को बदल रहे हैं, जिससे यह अधिक उपलब्ध, तेज और कम त्रुटिपूर्ण हो रहा है। उपकरणों, IoT उपकरणों या किसी भी अवस्था-आधारित सिस्टम के डिजाइन करने वाली टीमों के लिए, विजुअल पैराडाइग्म जैसे AI-संचालित मॉडलिंग उपकरणों को एकीकृत करने से उत्पादकता और डिजाइन गुणवत्ता में उल्लेखनीय सुधार हो सकता है।
