🧠 विजुअल पैराडाइग्म के एआई-संचालित सी4 प्लांटयूएमएल स्टूडियो के एक व्यापक मार्गदर्शिका

एआई-सहायता से आर्किटेक्चर डायग्रामिंग को समझना — यह केवल एक चैटबॉट से अधिक क्यों है

🔍 परिचय: आर्किटेक्चर डॉक्यूमेंटेशन बॉटलनेक

सॉफ्टवेयर आर्किटेक्चर आपकी प्रणाली का ब्लूप्रिंट है। स्पष्ट, एकरूप और अद्यतन आरेखों के बिना, तकनीकी समन्वय टूट जाता है — विशेषकर एजाइल टीमों में जहां आर्किटेक्चर तेजी से विकसित होता है।

दसी4 मॉडल (संदर्भ, कंटेनर, घटक, कोड) संरचित, परतदार आर्किटेक्चर दृश्याकरण के स्वर्ण मानक के रूप में उभरा है। लेकिन इसके अपनाए जाने में एक दर्द के बिंदु ने रोक लगा रखी है:

प्लांटयूएमएल सिंटैक्स लिखना और बनाए रखना — विशेषकर बहु-स्तरीय सी4 आरेखों के लिए — मनोरंजक, त्रुटिपूर्ण और समय लेने वाला है।

प्रवेश करेंविजुअल पैराडाइग्म के एआई-संचालित सी4 प्लांटयूएमएल स्टूडियो, 14 नवंबर, 2025 को जारी — एक उद्देश्य-निर्मित उपकरण जो बदल देता हैप्राकृतिक भाषामेंसही, परतदार सी4 आरेख। लेकिन यह बस चैटजीपीटी या क्लॉड को “एक प्रणाली आरेख बनाएं” कहकर पूछने से कैसे अलग है? औरक्याक्या यह वास्तव में वैध सी4 उत्पन्न कर सकता है?

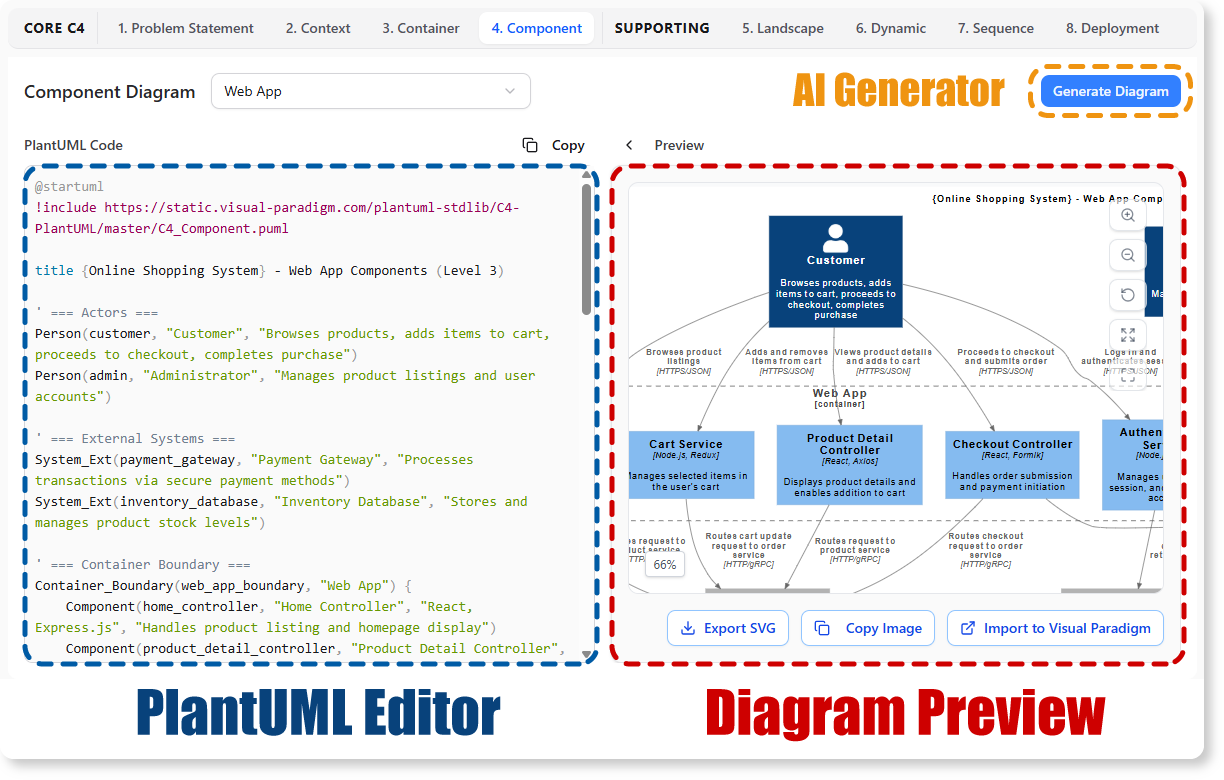

Side-by-side PlantUML editor with AI power helps you to complete C4 diagram in an easy way.

चलो इसके सभी पहलुओं को समझें।

🌐 विजुअल पैराडाइग्म के एआई सी4 स्टूडियो के लिए क्यों? (और केवल एक मुफ्त चैट सहायक नहीं?)

विशेषता	विजुअल पैराडाइग्म एआई सी4 स्टूडियो ✅	सामान्य एआई चैट (उदाहरण के लिए, चैटजीपीटी, क्लॉड) ❌
सी4 मॉडल के अनुपालन	✅ सी4 संरचनात्मक नियमों के खिलाफ निर्मित सत्यापन (उदाहरण के लिए, व्यक्ति → संदर्भ में प्रणाली; प्रणाली → कंटेनर एक कंटेनर आरेख में)।	❌ अक्सर हाइब्रिड/गलत स्तर उत्पन्न करता है (उदाहरण के लिए, घटकों को संदर्भ में मिलाता है) — सी4 अब्स्ट्रैक्शन परतों के उल्लंघन करता है।
प्लांटयूएमएल सिंटैक्स सहीता	✅ स्वचालित रूप से उत्पन्न करता हैवैध, चलने योग्य प्लांटयूएमएल कोड — कोई सिंटैक्स डीबगिंग नहीं।	❌ अक्सर अवैध/गलत रूप से बने प्लांटयूएमएल उत्पन्न करता है (कमी ब्रेसेज, टाइपो, समर्थित नहीं शब्द)।
एकीकृत संप redaktर और नेविगेशन	✅ वास्तविक समय का पूर्वावलोकन + सभी 4 C4 स्तरों में विस्तार्यमाण वृक्ष नेविगेशन। एक के बाद एक मार्कडाउन शैली का संप redaktर।	❌ केवल पाठ। प्रदर्शित करने के लिए, आपको बाहरी उपकरणों में कॉपी-पेस्ट करना होगा (त्रुटियों के जोखिम के साथ)।
सुसंगतता बनाए रखना	✅ संबंधों का अनुसरण सभी स्तरों में किया जाता है: उदाहरण के लिए,कंटेनर A संदर्भ में = समान कंटेनर A कंटेनर आरेख में।	❌ कोई अंतर-आरेख सुसंगतता नहीं — प्रत्येक प्रॉम्प्ट राज्यहीन है → आरेखों में असुसंगतता।
समस्या कथन निर्माणकर्ता	✅ उच्च स्तरीय प्रोजेक्ट नाम + विवरण को संरचित समस्या संदर्भ में बदलता हैपहले आरेखण। आरेख की सीमा को प्रभावित करता है।	❌ कोई संरचना नहीं — आपको स्वयं सीमा, कार्यकर्ता, लक्ष्य परिभाषित करना होगा।
पुनरीक्षण कार्यप्रवाह	✅ प्लांटयूएमएल को सीधे संपादित करें; आरेख वास्तविक समय में अद्यतित होता है। एआई धीरे-धीरे सहायता करता है (उदाहरण के लिए, “प्राथमिकता और उपयोगकर्ता सेवा के बीच एक कैफका क्यू जोड़ें”)।	❌ पुनर्निर्माण अक्सर पिछले कार्य को ओवरले कर देता है → आवर्धित सह-संपादन नहीं।

💡 मुख्य अंतर्दृष्टि: वीपी का उपकरण नहीं हैबस एक एआई मॉडल जिसे उपयोगकर्ता इंटरफेस में लपेटा गया है — यह एक हैक्षेत्र-विशिष्ट सह-चालक गहन C4 अर्थशास्त्र के साथ बेक किया गया है। सामान्य LLMsअनुमानित आरेख; वीपीबनाए रखता है आर्किटेक्चरल कठोरता।

🔑 C4 मॉडल की मूल अवधारणाएँ (साइमन ब्राउन का ढांचा)

सी 4 मॉडल एक हैसंरचनात्मक, पदानुक्रमिक, औरदर्शक-केंद्रितसॉफ्टवेयर आर्किटेक्चर दस्तावेजीकरण की दृष्टि।

स्तर	उद्देश्य	दर्शक	नोटेशन उदाहरण
1. प्रणाली संदर्भ (सी 1)	प्रणाली को दिखाएंसीमा मेंएक काले बॉक्स के रूप में, बाहरी उपयोगकर्ताओं और प्रणालियों के साथ, जिनके साथ यह अंतरक्रिया करता है।	कार्यकारी अधिकारी, ग्राहक, तकनीकी रूझगड़े नहीं वाले हितधारक	`व्यक्ति (ग्राहक)`, `प्रणाली (ई-कॉमर्स)`
2. कंटेनर (सी 2)	विघटित करेंएकप्रणाली मेंकंटेनर (उदाहरण के लिए, वेब एप्लिकेशन, डीबी, एपीआई, कतार)। तकनीकी ढांचे और प्रोटोकॉल को उजागर करता है।	डेव नेता, वास्तुकार, ऑप्स	`कंटेनर (वेब, "वेब एप्लिकेशन", "रिएक्ट")`, `--> "एचटीटीपीएस"`
3. घटक (सी 3)	एक को तोड़ें कंटेनर में घटक (उदाहरण के लिए, मॉड्यूल, सेवाएं, क्लासेज), इंटरफेस और निर्भरताओं के साथ।	विकासकर्मी, समीक्षाकर्ता	`घटक(orderSvc, "ऑर्डर सेवा", "स्प्रिंग बूट")`
4. कोड (C4) (वैकल्पिक)	विस्तृत क्लास/विधि स्तरीय UML (उदाहरण के लिए, अनुक्रम, क्लास आरेख)। व्यावहारिक रूप से दुर्लभ उपयोग में आता है।	प्रीमियर विकासकर्मी, कोड समीक्षाकर्ता	प्लांटयूएमएल क्लास/अनुक्रम सि�ntax

✅ स्वर्ण नियम: प्रत्येक आरेख स्तर में जूम करता है बिल्कुल एक ऊपरी स्तर से एक तत्व — सीमा और स्पष्टता बनाए रखते हुए।

🧩 आरेख प्रकार और उनके उपयोग के समय (वास्तविक उदाहरणों के साथ)

🧭 1. प्रणाली संदर्भ आरेख (C1)

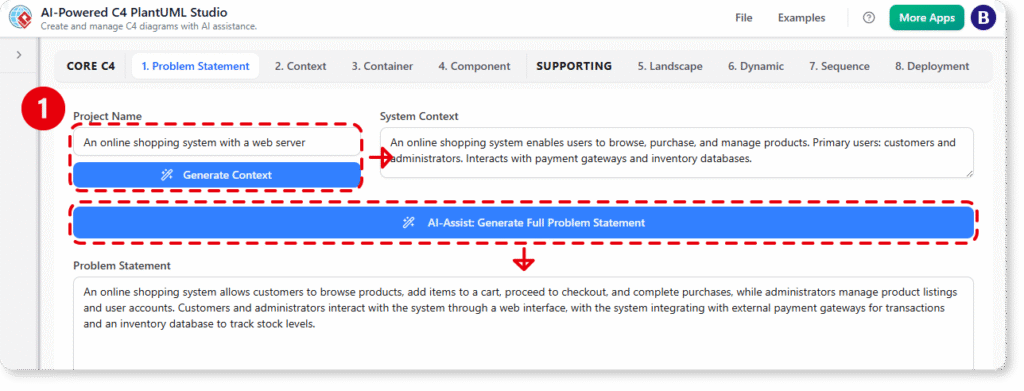

describe and generate the problem statement

कब? प्रोजेक्ट शुरू करने पर, हितधारकों के संरेखण के लिए, या एमवीपी के लिए अनुमापन करने पर।

❌ खराब: आंतरिक माइक्रोसर्विसेज या डेटाबेस शामिल करना
✅ अच्छा: केवल बाहरी एजेंसियां + अपने प्रणाली को एक बॉक्स के रूप में

@startuml
!include https://raw.githubusercontent.com/plantuml-stdlib/C4-PlantUML/master/C4_Context.puml

Person(customer, "ग्राहक", "उत्पाद खरीदना चाहता है")
System(eCommerce, "ई-कॉमर्स प्रणाली", "ऑनलाइन दुकान प्लेटफॉर्म")
System(email, "ईमेल सेवा", "रसीद भेजता है")

Rel(customer, eCommerce, "उपयोग करता है", "HTTPS")
Rel(eCommerce, email, "भेजता है", "SMTP")
@enduml

➡️ वीपी स्टूडियो के लिए एआई प्रॉम्प्ट:

“एक ऑनलाइन पुस्तकालय जहां ग्राहक ब्राउज़ करते हैं, खरीदारी करते हैं, और ईमेल रसीद प्राप्त करते हैं। एक तीसरे पक्ष की ईमेल सेवा के साथ एकीकृत है।”

📦 2. कंटेनर आरेख (C2)

कब?तकनीकी डिज़ाइन, स्प्रिंट योजना या ओनबोर्डिंग के दौरान — दिखाता हैकैसेप्रणाली कैसे बनाई जाती है।

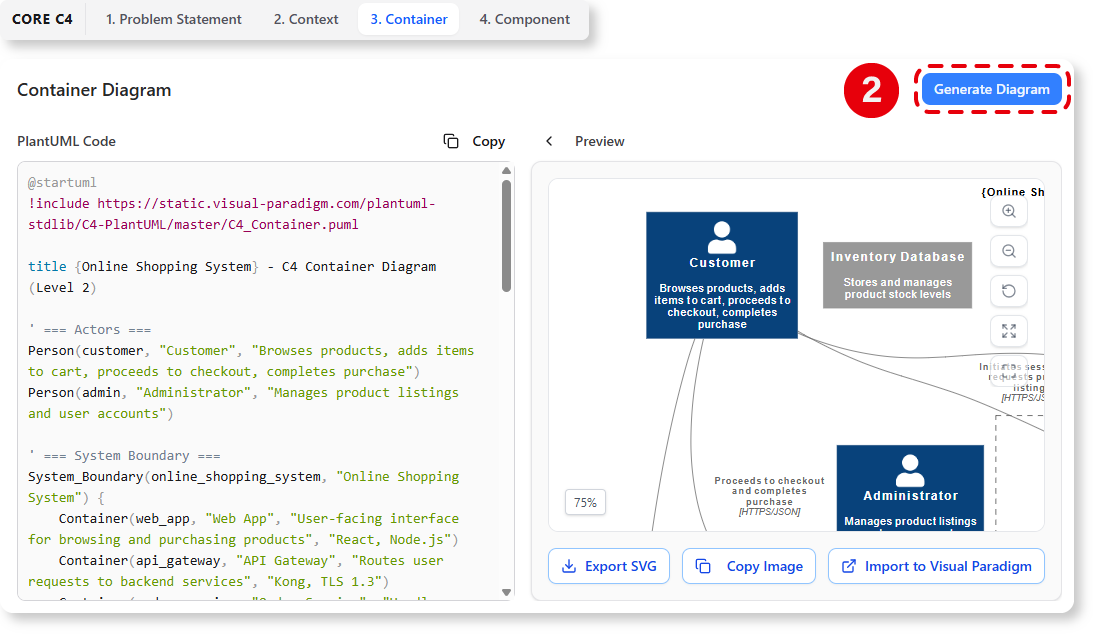

Select the C4 model we need and generate with AI

❌ बुरा: फ्रंटएंड कंपोनेंट्स (रिएक्ट हुक्स) या डीबी टेबल्स को मिलाना
✅ अच्छा: केवल eksekutables/deployables: एप्स, डीबीएस, कतारें, एपीआई

@startuml
!include https://raw.githubusercontent.com/plantuml-stdlib/C4-PlantUML/master/C4_Container.puml

Person(customer, "ग्राहक")
System_Boundary(c1, "ई-कॉमर्स प्रणाली") {
  Container(web, "वेब एप्लिकेशन", "रिएक्ट", "यूआई को हैंडल करता है")
  Container(api, "एपीआई गेटवे", "नोड जेएस", "अनुरोधों को रास्ता देता है")
  Container(orderSvc, "आदेश सेवा", "जावा", "आदेशों को प्रोसेस करता है")
  Container(db, "आदेश डीबी", "पोस्टग्रेसक्यूएल", "आदेशों को संग्रहीत करता है")
  Container_Ext(email, "ईमेल सेवा", "एसएमटीपी एपीआई")
}

Rel(customer, web, "उपयोग करता है", "HTTPS")
Rel(web, api, "कॉल करता है", "HTTPS")
Rel(api, orderSvc, "आगे भेजता है", "आरएसटी")
Rel(orderSvc, db, "पढ़ता/लिखता है", "जेडीबीसी")
Rel(orderSvc, email, "रसीद भेजता है", "एसएमटीपी")
@enduml

➡️ एआई प्रॉम्प्ट:

“वेब एप्लिकेशन एक एपीआई गेटवे से बात करता है, जो एक जावा आदेश सेवा में रास्ता बनाता है। आदेश पोस्टग्रेसक्यूएल में संग्रहीत किए जाते हैं। आदेश सेवा एक बाहरी ईमेल एपीआई को भी कॉल करता है।”

⚙️ 3. घटक आरेख (C3)

कब?विस्तृत डिज़ाइन, कोड समीक्षा तैयारी या रीफैक्टरिंग के दौरान — एक कंटेनर के लिएविशिष्ट कंटेनर.

❌ बुरा: यूआई स्क्रीन या इंफ्रास्ट्रक्चर विवरण दिखाना (लोड बैलेंसर)
✅ अच्छा: मुख्य क्लासेस/मॉड्यूल के साथ इंटरफेस (उदाहरण के लिए, REST अंतिम बिंदु, पब/सब विषय)

@startuml
!include https://raw.githubusercontent.com/plantuml-stdlib/C4-PlantUML/master/C4_Component.puml

Container_Boundary(orderSvc, "आदेश सेवा") {
  Component(orderController, "आदेश नियंत्रक", "REST", "/orders POST स्वीकार करता है")
  Component(orderValidator, "आदेश सत्यापक", "Spring", "इनपुट की जांच करता है")
  Component(paymentClient, "भुगतान क्लाइंट", "Feign", "भुगतान API को कॉल करता है")
  Component(orderRepo, "आदेश भंडार", "JPA", "डीबी एक्सेस")
}

Rel(orderController, orderValidator, "जांचता है")
Rel(orderController, paymentClient, "प्राथमिकता मांगता है")
Rel(orderController, orderRepo, "संग्रहीत करता है")
Rel(paymentClient, "भुगतान सेवा", "HTTPS", "बाहरी")
@enduml

➡️ एआई प्रॉम्प्ट:

“आदेश सेवा के भीतर: एक REST नियंत्रक जो इनपुट की जांच करता है, Feign क्लाइंट के माध्यम से भुगतान सेवा को कॉल करता है, और एक भंडार के माध्यम से डीबी में सहेजता है।”

❓ क्या एआई उपकरण उत्पन्न करते हैं सही सी4 आरेख?

उपकरण प्रकार	सटीकता	क्यों?
विजुअल पैराडाइग्म एआई सी4 स्टूडियो	✅ उच्च (85–95%)	– सी4-विशिष्ट प्रारूपों और सीमाओं का उपयोग करता है – पदानुक्रमिक निहित विषयों की जांच करता है – प्लांटयूएमएल+स्टैंडर्ड सि�ntax को अनिवार्य करता है – वास्तविक आर्किटेक्चर दस्तावेजों पर प्रशिक्षित/फाइन-ट्यून किया गया है
सामान्य एलएलएम (जीपीटी-4, क्लॉड 3)	⚠️ मध्यम–निम्न (40–60%)	– सी4 की कमी है संरचनात्मक गार्डरेल्स → अक्सर स्तरों को जोड़ता है – लागू नहीं करता है `प्रणाली सीमा`, `कंटेनर सीमा` परिधि – प्लांटयूएमएल सि�ntax का अनुमान लगाता है (किनारे के मामलों में विफल) – सुसंगतता के लिए कोई फीडबैक लूप नहीं

📊 सामान्य एआई से उदाहरण विफलता:
प्रॉम्प्ट: “खाद्य डिलीवरी एप्लिकेशन के लिए एक संदर्भ आरेख बनाएं”
आउटपुट: दिखाता है “ग्राहक → मोबाइल एप्लिकेशन → प्रमाणीकरण सेवा → पोस्टग्रेसक्यूएल” → ❌ प्रमाणीकरण और डीबी संदर्भ में शामिल नहीं होना चाहिए! (वे कंटेनर हैं, प्रणाली नहीं)।

वीपी के एआई को अस्वीकार कर देगा उस आउटपुट और प्रॉम्प्ट को:

“एक संदर्भ आरेख के लिए, केवल बाहरी प्रणालियां दिखाएं। क्या हम कंटेनर आरेख बनाने के बजाय बनाएं?

📋 सारांश सारणियां

✅ सी4 आरेख जांच सूची

आरेख	✅ शामिल करना चाहिए	❌ कभी भी शामिल नहीं करना चाहिए
संदर्भ (सी1)	बाहरी लोग, बाहरी प्रणालियां	आंतरिक कंटेनर, तकनीकी ढांचा, डीबीएस
कंटेनर (सी2)	एप्स, डीबीएस, एपीआई, कतारें (तकनीक के साथ)	यूआई स्क्रीन्स, क्लासेस, इंफ्रास्ट्रक्चर नोड्स
घटक (सी3)	मुख्य मॉड्यूल, इंटरफेस, निर्भरताएंएक ही कंटेनर के भीतर	क्रॉस-कंटेनर लिंक, डिप्लॉयमेंट विवरण
कोड (सी4)	क्लास आरेख, अनुक्रम बहाव	उच्च स्तरीय आर्किटेक्चर तत्व

🔧 विजुअल पैराडाइग्म एआई सी4 स्टूडियो कब उपयोग करें

परिदृश्य	सिफारिश
प्रारंभिक आर्किटेक्चर स्प्रिंट	✅ समस्या कथन → संदर्भ → कंटेनर से शुरुआत करें <10 मिनट में
नए इंजीनियर्स का अनुबंध	✅ सभी 3 स्तरों का उत्पन्न करें → नेविगेटर लिंक के माध्यम से साझा करें
पुराने प्रणाली का दस्तावेजीकरण	✅ मौखिक रूप से वर्णन करें → एआई संरचना निर्मित करता है → चरणबद्ध रूप से सुधारें
अनुपालन/आर्किटेक्चर समीक्षा	✅ आरेखों को PNG/PDF के रूप में निर्यात करें + निरीक्षण अनुक्रम के लिए प्लांटयूएमएल स्रोत
अन्वेषणात्मक डिजाइन (“क्या अगर हम कैफका जोड़ें?)	✅ कोड संपादित करें:`कंटेनर(kafka, "कैफका", "घटना प्रवाह")` → लाइव अद्यतन

🚀 शुरुआत करना: वीपी एआई स्टूडियो में 4-चरणीय कार्यप्रणाली

वर्णन करें

“एक फिटनेस एप्लिकेशन जहां उपयोगकर्ता वर्कआउट लॉग करते हैं। डेटा एक क्लाउड बैकएंड में सिंक होता है। प्रशासक विश्लेषण देखते हैं।”
एआई उत्पन्न करता है
- समस्या कथन
- सी1 (उपयोगकर्ता, फिटनेस एप्लिकेशन, विश्लेषण डैशबोर्ड)
- C2 (मोबाइल एप्लिकेशन, एपीआई, कार्य डेटाबेस, विश्लेषण सेवा)
- C3 (उदाहरण के लिए, एपीआई: प्रमाणीकरण, कार्य, विश्लेषण नियंत्रक)
नेविगेट करें और संशोधित करें
- आरेखों के बीच कूदने के लिए वृक्ष पैनल का उपयोग करें
- प्लांटयूएमएल को संशोधित करें: उदाहरण के लिएसंबंध (मोबाइल, एपीआई, "सिंक", "एचटीटीपीएस/जेसॉन")
निर्यात और साझा करें
- पीएनजी, एसवीजी, पीडीएफ, या एम्बेड करने योग्य प्लांटयूएमएल कोड
- सीधा लिंक साझा करें (वीपी ऑनलाइन उपयोगकर्ताओं के लिए)

🔗 अभी आज़माएं: एआई-संचालित सी4 प्लांटयूएमएल स्टूडियो

🏁 निष्कर्ष: एआई एक आर्किटेक्चरल अनुमति देने वाला है — एक प्रतिस्थापन नहीं

विजुअल पैराडाइग्म का एआई सी4 स्टूडियो नहीं हैप्रतिस्थापित करता हैआर्किटेक्ट — यहबढ़ाता हैउन्हें।

✅ घंटों बचाता हैवाक्य रचना और व्यवस्था पर
✅ सुसंगतता को बनाए रखता हैआरेख स्तरों पर
✅ अवरोध को कम करता हैगैर-यूएमएल विशेषज्ञों (उदाहरण के लिए, पीएम, डिजाइनर) के लिए योगदान देने के लिए
✅ दस्तावेजों को जीवित रखता है— जैसे-जैसे प्रणाली विकसित होती है, आसानी से अद्यतन करने योग्य

लेकिन वहनिर्णय — सीमा निर्धारण, अनुकूलन, विनिमय की पुष्टि — अभी भी आपके हाथ में है तुम, मानव वास्तुकार। AI कार्यों को संभालता है यांत्रिकी ताकि आप ध्यान केंद्रित कर सकें अर्थ.

🧠 अंतिम विचार:
“सबसे अच्छे वास्तुकला उपकरण केवल आरेख बनाने के लिए नहीं होते — वे आपको स्पष्ट विचार करने में मदद करते हैं।”
AI-संचालित, मॉडल-सचेतन सहायता के साथ, C4 मॉडल अब एक दस्तावेजीकरण बोझ नहीं है — यह आपका रणनीतिगत लाभ है।

विचार की गति से डिज़ाइन करने के लिए तैयार हैं?
➡️ AI-संचालित C4 PlantUML स्टूडियो लॉन्च करें
📚 पूर्ण विशेषता गाइड

अपनी वास्तुकला को स्पष्ट, एकरूप और तत्काल बोलने दें।
