トップ30のベストUMLモデリングソフトウェア[2022]

UMLは、開発チームにさまざまな図を作成するための強力なツールセットを提供します。これらの図は、構造図と動作図の2つのタイプに分けられます。構造図は、システムの静的な構造コンポーネントを示しています。動作図は、システムの動的な動作、またはシステムが刺激にどのように応答するかを示しています。これらの2種類の図には、他にも多くの種類の図があります。

開発者はUMLを使用して、プロジェクトを表すさまざまな図を作成できます。大規模なエンタープライズアプリケーションの図を作成するには、UMLが理想的です。チームは、UMLを使用してプロジェクトの範囲を簡単に視覚化できます。優れたアーキテクチャが時代遅れになることは決してないため、UMLは25年以上経っても適用可能です。

なぜUMLなのか

UMLを使用すると、物事をより明確に見ることができます。それだけでなく、UMLダイアグラムを使用すると、ワークフローをより一貫した方法でモデリングできるようになり、他のどの方法とも異なり、読みやすさと効率が向上します。

UMLダイアグラムソフトウェアの選び方は？

最適なUMLダイアグラムソフトウェアを選択する際には、次の要素を考慮する必要があります。

UMLは、多数のダイアグラムタイプをサポートしています。UMLソフトウェアでは、すべてのタイプの図を作成できるはずです。タイミング図のような図の種類はそれほど一般的ではないため、これがサポートされているかどうかを確認することをお勧めします。
このツールを使用すると、複数の図を作成できますか？一部の無料のUMLモデラーでは、限られた数の図を作成できます。
使いやすい。一部のダイアグラムタイプは比較的複雑であり、すべてのUMLツールが使いやすい方法でそれらをサポートしているわけではないため、注意深く確認してください。
モデリングまたはダイアグラム作成をサポートしていますか？UMLモデラーを使用すると、ダイアグラム全体でモデル要素を再利用できます。優れたUMLモデラーは、モデルを進化させ、トレーサビリティを維持するのに役立ちます。
提供される特徴と機能
コラボレーションサポート
ドキュメント/レポートの生成
クロスプラットフォームのサポート
コードエンジニアリングとMDA
他の標準および図の種類のサポート（フローチャート、EA用のArchiMate、ビジネスプロセス管理用のBPD 、 SysMLなど）
インポート-さまざまなファイル形式へのエクスポート機能

最高のUMLモデリングソフトウェアは何ですか？

UMLのモデリングと図表化のために、市場には多数のUMLソフトウェアがあります。以下は、人気のある機能、長所、短所を備えた、厳選された30のUMLツールのコレクションです。この比較リストには、商用およびオープンソースまたは無料のUMLアプリケーションの両方が含まれています。

1.ビジュアルパラダイム（デスクトップ）

Visual Paradigmは、完全なUMLモデリングアプリケーションです。2つのバージョンがあります。UMLモデラーであるデスクトップバージョンと、作図ツールであるインターネットバージョンです。

最も広く使用されている作図プログラムの1つは、ビジュアルパラダイムです。Visual Paradigmは、UMLダイアグラムのニーズを満たすために、基本的でありながら強力で使いやすいUMLツールが必要な場合に最適なソリューションです。

Visual Paradigmには、UML図の作成を簡単にする多数のモデリング機能があります。基本的なツールとオンザフライのUML構文チェックを組み合わせています。また、すべてのUML2.xダイアグラムタイプで機能します。そのシーケンス図エディタは、利用可能な最もユーザーフレンドリーなエディタの1つです。

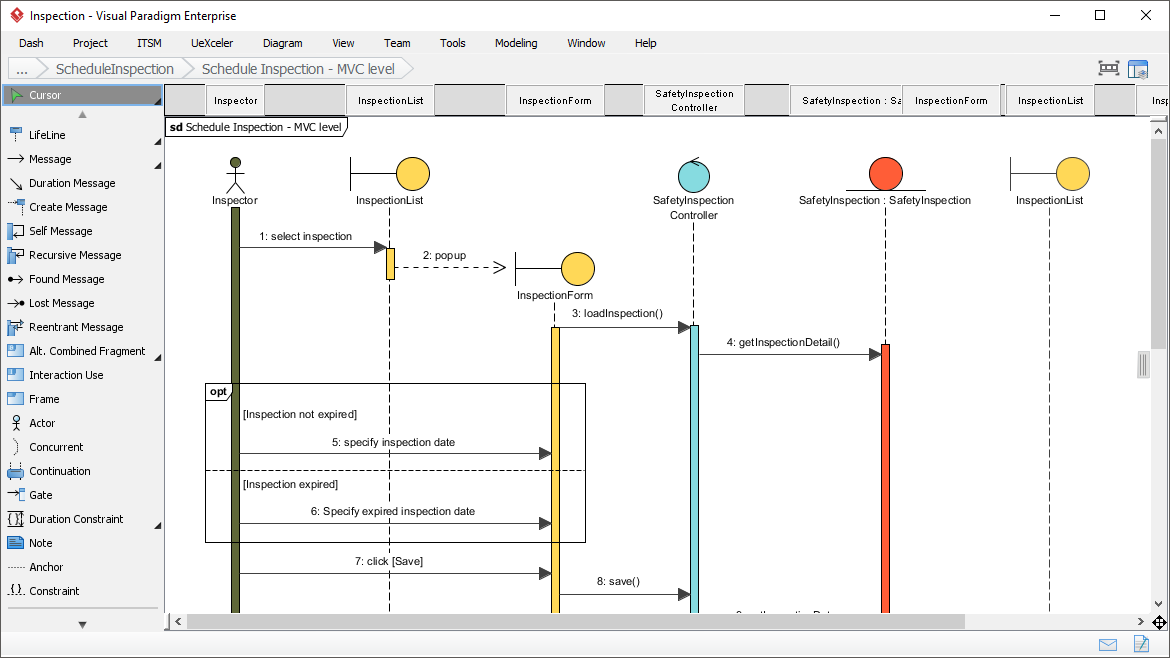

Visual Paradigmは、クラスメンバーにインライン編集を提供するだけでなく、インタラクティブで使いやすい統合シーケンス図エディターを提供します。

Visual Paradigmには、要件に基づいて独自の機能や形状を構築できるプラグインインターフェイスもあります。

2.ビジュアルパラダイム（オンライン）

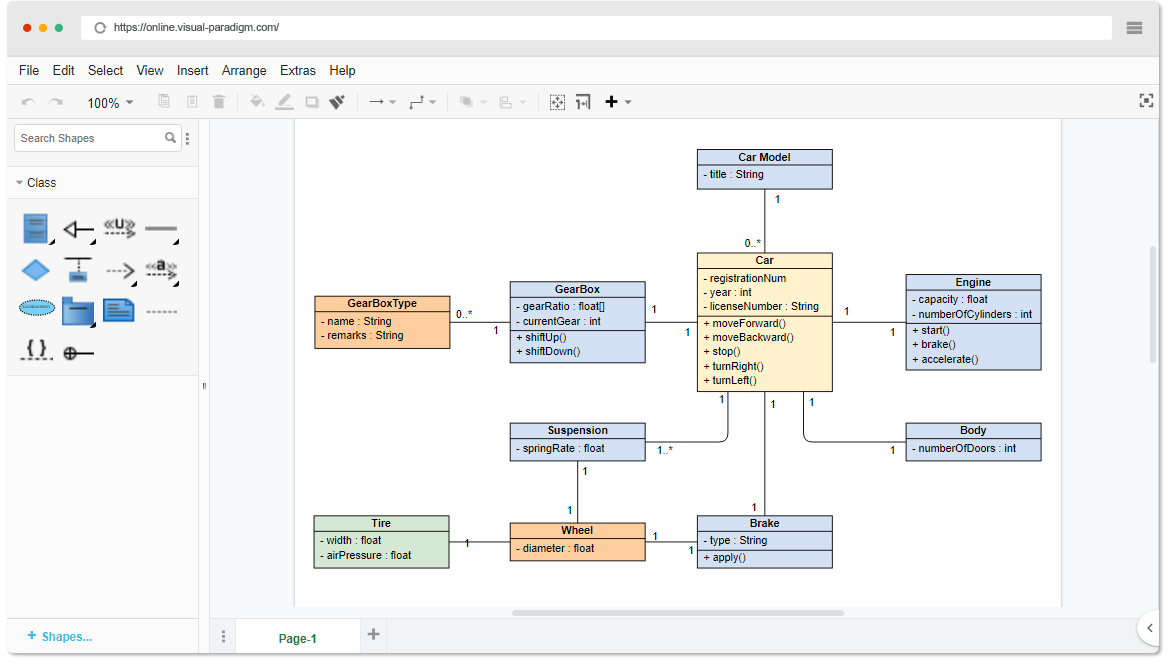

Visual Paradigm Onlineは、オンラインの作図ツールです。UML、フローチャート、BPMN、ERD、DFD、ArchiMateなど、さまざまな種類の図から無制限の数の図、グラフ、その他のビジュアルを作成できます。

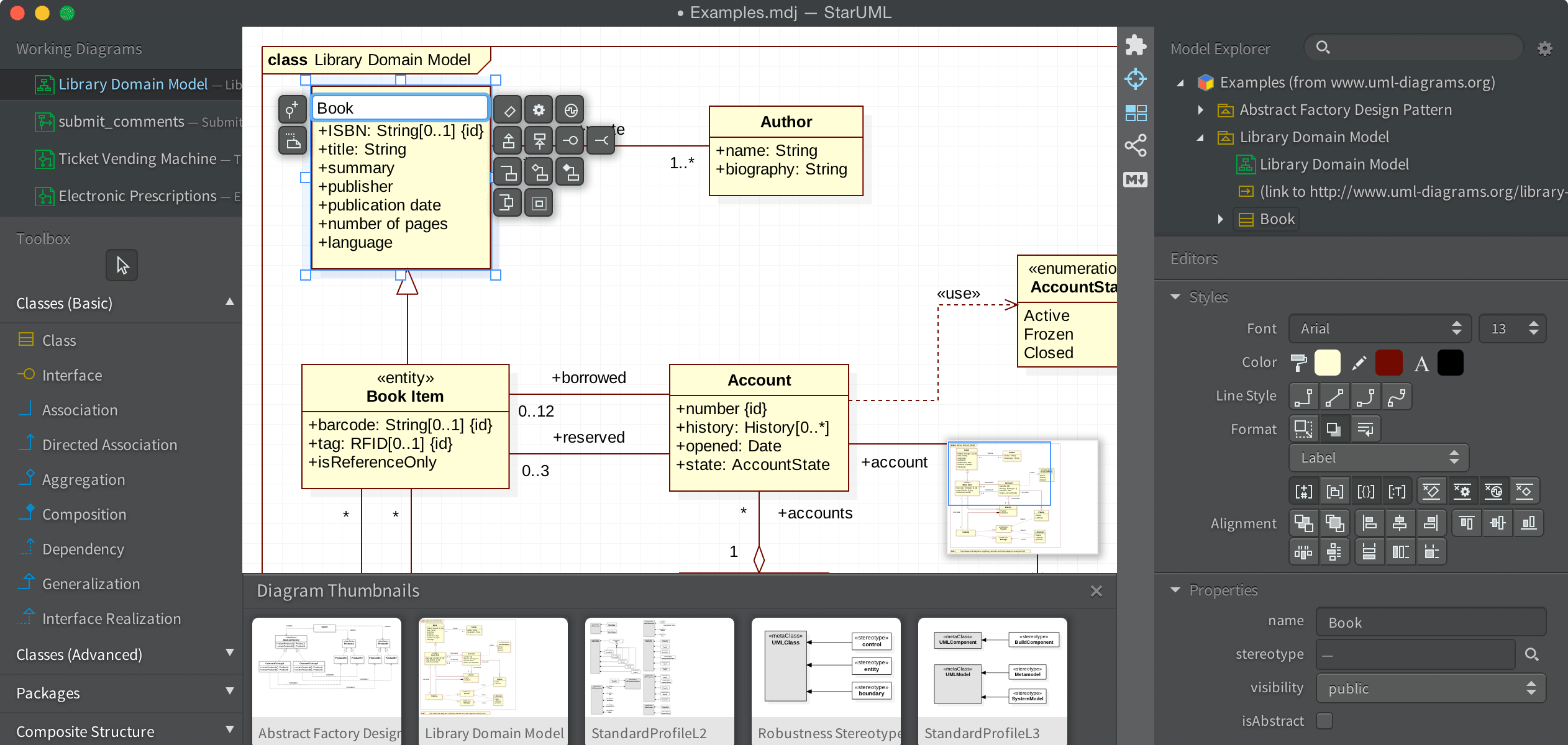

3. StarUML

StarUMLは、UML図の図表作成およびモデリングツールです。StartUML2はUML2.xと互換性があり、11種類のダイアグラムタイプがあります。

4. Diagrams.net

Diagrams.net （以前の draw.io）は、使いやすいドラッグアンドドロップのダイアグラムメーカーです。UMLやフローチャートなど、さまざまな種類の図に使用できます。単純なドラッグアンドドロップUMLソリューションを探している場合は、 draw.io で十分です。

Cacooは、UMLダイアグラム、ワイヤーフレーム、およびフローチャートを作成できるオンラインツールです。これは、ソフトウェアプログラムおよびインターネットツールとして提供されます。cacooで利用可能な開発、製品/設計プロジェクト管理、マーケティング、ビジネス、一般、およびカスタムテンプレートの描画テンプレートもあります。PNG、SVG、PDF、PS、PPT、およびその他の形式をエクスポートできます。

6.グリフィー

多くのUMLダイアグラムは、Gliffyのテーマとテンプレートを使用して描画できます。ドラッグアンドドロップインターフェイスはgliffyでサポートされています。これにより、ホワイトボード上で仮想環境内で可能な限り実質的にすべてを設計することができます。手書きのUMLソリューションを好むユーザーにとって、これは最善の選択肢ではないかもしれません。

7. Microsoft Visio

Microsoft Visioは、人気のあるUMLダイアグラム作成プログラムです。Microsoft Officeファミリの一部であるため、他のMicrosoftOfficeプログラムと簡単に接続できます。

8.モクップ

Moqupsは、フローチャートやUML図をすばやく作成できるオンラインツールです。図形をドラッグアンドドロップすることで、あらゆるプロセスを視覚化できます。

9.アルトバ

Altova UModelを使用すると、ユーザーはUMLベースのアプリケーションモデルを作成し、Java、C＃、または VisualBasic.NET コードとプロジェクトドキュメントを生成できます。また、既存のプログラムをUML 2ソフトウェアアーキテクチャ図に変換し、設計を微調整し、コードを生成してラウンドトリップを完了することもできます。

10.アンプル

Umpleは、テキストUML構造をプログラミング言語、コード生成、および簡単なUMLモデリングに統合するための無料のオープンソースモデルです。オンラインで、Eclipseプラグインとして、またはスタンドアロンのコマンドラインJarとして、ユーティリティを使用できます。

11. UMLetino

これは、誰でもUML図を作成するために使用できる無料のオープンソースUML図作成ツールです。インストールは不要で、ブラウザで簡単に使用できます。

12.astah _

Astahは、マインドマップの作成にも使用できるUMLエディターです。これは、コーディングを開始する前にアイデアの核心を視覚化するための素晴らしいUMLツールです。astah UMLは、必要なUMLダイアグラムの作成を支援する、習得と使用が簡単なアプリケーションです。

13. BOUML

BOUMLは、無料のUML2ツールが付属するモデラーです。これは、C ++、Java、PHP、Python、およびMySQLコードの仕様と生成に役立ちます。Windows、Linux、およびMacOS Xで動作し、C ++、Java、PHP、Python、MySQL、およびその他の言語で同時にプログラミングできます。

14. SketchBoard

Sketchboardは、無制限のキャンバスまたはホワイトボードを備えたオンラインプラットフォームであり、ユーザーは無数のUMLダイアグラムをすばやく作成し、高度なニーズに合わせてソフトウェアドキュメントを描画できます。

15. yUML

オンラインアプリケーションであるyUMLは、作成者、アーキテクト、および開発者が、シンプルで広範なUMLダイアグラムを数分で作成および共有することにより、作業をよりよく理解するためのワンストップソリューションと見なすことができ、2022年の最高のUMLダイアグラム作成ツールになります。

16.バイオレットUMLエディター

Violet UML Editorは、UMLダイアグラム作成ツールを習得して使用するためのもう1つの簡単なツールです。これは、UMLダイアグラムをすばやく作成する必要がある学生、プログラマー、および作成者向けのクロスプラットフォームアプリケーションです。このツールの利点は、USBスティックやその他のデバイスにコピーして、長いインストールプロセスを経ることなく、図を描く必要があるときにいつでも使用できるポータブルプログラムであるということです。

17. GitMind

基本的な概念をリッチでインタラクティブな素材に変換します。GitMindは、UMLを含むさまざまな図を無料で作成するための素晴らしいオンラインツールです。これを日常のUMLダイアグラム作成者として使用すると、UMLダイアグラムをすばやく簡単に生成するのに役立つカスタマイズ可能なテンプレートを受け取ることができます。

17.ソフトウェアアイデアモデラー

Software Ideas Modelerは、UML、SysML、ERD、ArchiMate、およびUML、SysML、ERD、およびArchiMateを使用したフローチャートを作成するための設計ツールです。これは、ユーザーストーリーを作成し、ワイヤーフレームサポートを提供するための最も便利な無料のUMLツールの1つです。ダイアグラムをより魅力的にするさまざまな事前定義されたスタイルが付属しています。

19.直径

Diaは、GNOMEプロジェクトによって開発され、GPLライセンスの下でライセンスされている、GNU / Linux、MacOS X、Unix、およびWindows用のGTK±ベースの作図ツールです。これは、商用のWindowsプログラム「Visio」に基づいていますが、カジュアルな使用には非公式の図を使用することを好みます。Diaはさまざまな図を作成するために使用でき、エンティティ関係図、UML図、フローチャート、ネットワーク図、およびその他のさまざまな図の作成を支援する特別なオブジェクトが含まれるようになりました。

20. Modelio

最初のモデリング環境はModelioでした。BPMNとUMLはどちらもツールでサポートされています。これは、さまざまなモデルや図をサポートする、最も優れた無料のUMLツールの1つです。modelioのXMIインポート/エクスポート機能を使用すると、UML2モデルを他のツール間で転送できます。

21.システムデザインラプソディ

IBM Engineering Systems Design Rhapsodyは、さまざまなUMLモデリングおよび設計ソリューションを含む製品ファミリーです。これは、多くの企業が製品やシステムを開発するときに直面する複雑さを管理するのに役立ちます。

22.ModelSphereを開きます

Open ModelSphereは、データ、プロセス、およびエンジニアリングをモデリングするための優れたツールです。これは、英語とフランス語の両方のユーザーインターフェイスを備えたプラットフォームに依存しないプログラムです。システムアナリストは、このUML描画ツールを使用して、データフロー図とビジネスプロセス図の生成を組み合わせることができます。

23.ダイアグラム

Diagramoは、無料のオープンソースであるHTML5オンラインフローチャートソフトウェアです。サーバーでの取得と設定は簡単です。

24. GenMyModel

GenMyModelは、UML図を作成するためのツールとして始まりました。ArchimateとBPMN、およびビジネスモデリングのサポートが追加されました。リアルタイムでモデルのコラボレーションを可能にする一元化されたモデルライブラリが付属しています。

25. WhiteStarUML

WhiteStarUMLは、Unicode文字列のサポートなど、新しいコンテキストに適応できるすべての機能を備えた、もう1つの重要な汎用モデリングツールです。

26.アンブレロ

標準の構成ファイルまたはデザイン形式を使用して、Umbrelloで図を作成できます。他のUMLダイアグラム作成ツールと同様に、シーケンスダイアグラムを提供し、相互作用のシーケンスとアクティビティの実行方法を示すのに役立ちます。また、ActionScript、Java、Javascript、Pascalなどのさまざまなコードジェネレーターもサポートしています。

27. PlantUML

PlantUMLは、ユーザーがシーケンス図、ユースケース図、クラス図、アクティビティ図、コンポーネント図、状態図、展開図、オブジェクト図、およびワイヤーフレームグラフィカルインターフェイスをすばやく簡単に作成できるようにするコンポーネントです。ダイアグラムの定義に使用される言語は、基本的で直感的です。PlantUMLは、NodeBB、Confluence Cloud、Ikiwiki、Slackなどのウィキやフォーラムとも互換性があります。

28. ArgoUML

ArgoUMLは最も人気のあるオープンソースのUMLモデリングツールであり、すべてのUML1.4図をサポートしています。10の言語でアクセスでき、任意のJavaプラットフォームで実行されます。ArgoUML 0.26および0.26.2のダウンロード数は80,000を超え、世界中で使用されています。Eclipse Public License（EPL）1.0はargoUMLに適用されます。

29. NClass

NClassは、C＃とJavaの両方で機能するUMLクラス図を作成するための無料のツールです。これは、迅速かつ簡単な開発を可能にするシンプルでユーザーフレンドリーなインターフェースを備えた、最高のUML設計ツールの1つです。

30. UMLet

UMLetは、UML図を作成するための無料のオープンソースWindows組み込みツールです。プレーンテキストからシーケンスとアクティビティ図を作成できるテンプルが組み込まれています。また、eps、pdf、jpg、SVG、クリップボードなど、さまざまなファイル形式へのエクスポートもサポートしています。

UMLソフトウェアのよくある質問

UML図はまだ使用されていますか？

最も人気のあるUMLダイアグラムは、依然としてクラスダイアグラムとシーケンスダイアグラムであり、その後に状態ダイアグラムが続きます。コードに入る前に、ホワイトボードでデザインを拡張して議論するために使用できます。

UML図を無料でどこに描くことができますか？

Visual Paradigm Onlineは、UML図を作成するための無料のオンライン図作成ツールです。これは、最も広く使用されているオンライン作図ツールの1つです。
